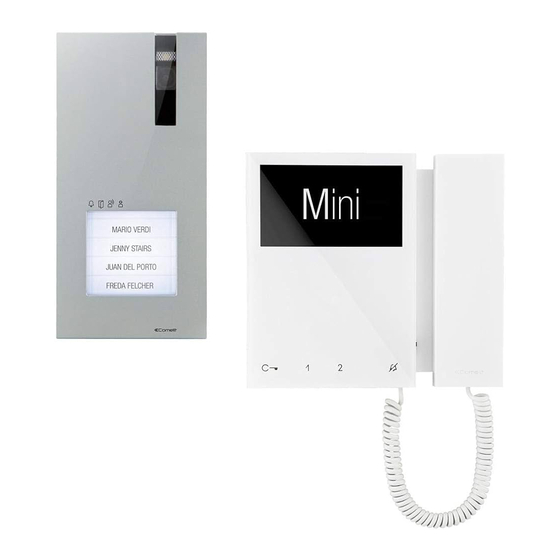

Kit monofamiliare - Art. 8461M, Art. 8461M/BM
S
ingle-family kit - Art. 8461M, Art. 8461M/BM
Kit un appel - Art. 8461M, Art. 8461M/BM
Enkelvoudige installatiekit - Art. 8461M, Art. 8461M/BM
Passion.Technology. Design.
Kit Einteilnehmerinstallation - Art. 8461M, Art. 8461M/BM
Kit unifamiliar - Art. 8461M, Art. 8461M/BM
Kit monofamiliar - Art. 8461M, Art. 8461M/BM
Publicidad
Manuales relacionados para Comelit 8461M
Resumen de contenidos para Comelit 8461M
- Página 1 TÉCNICO TÉCNICO Kit monofamiliare - Art. 8461M, Art. 8461M/BM ingle-family kit - Art. 8461M, Art. 8461M/BM Kit un appel - Art. 8461M, Art. 8461M/BM Enkelvoudige installatiekit - Art. 8461M, Art. 8461M/BM Passion.Technology. Design. Kit Einteilnehmerinstallation - Art. 8461M, Art. 8461M/BM Kit unifamiliar - Art.
- Página 2 • Installeer de camera niet tegenover felle lichtbronnen of op plaatsen waar de • All the equipment must only be used for the purpose it was designed for. Comelit Group S.p.A. declines any responsibility for improper use of the apparatus, opgenomen persoon met de rug naar het licht staat.
- Página 3 Voedingseenheid art. 1209 Alimentatore art. 1209 Alimentador art. 1209 Power supply unit art. 1209 Netzteil art. 1209 Alimentador art. 1209 Alimentation art. 1209 1. L N ingresso tensione di rete 110-240 V~ 2. Protezione morsetti 3. L1 L1 uscita linea bus principale (31 V 4.
- Página 4 Descrizione posto esterno art. 4893M Beschreibung der Außensprechstelle art. 4893M Description of external unit art. 4893M Descripción de la placa externa art. 4893M Description de la platine extérieure art. 4893M Descrição do posto externo art. 4893M Beschrijving deurstation art. 4893M 1.
- Página 5 7. Micro 13. Klemmenleiste M2 8. Bornier M1 SE- SE+ Anschluss für elektrisches Türschloss connexion ligne bus Öffnungskontakt des Relais entrée ouvre-porte local temporisé Schließkontakt des Relais COM entrée commune pour contacts RTE et DO Gemeinsamer Kontakt des Relais entrée signalisation porte ouverte 14.
-
Página 6: Instalación
Installazione Installation Installation Installatie Einbau Instalación Instalação La telecamera non deve essere installata frontalmente a sorgenti luminose, oppure in luoghi dove il soggetto ripreso rimanga molto in controluce. In ambienti poco illuminati si consiglia di prevedere una fonte di illuminazione aggiuntiva. The camera must not be installed in front of light sources, or in places where the filmed subject is against the light. - Página 7 È possibile scaricare dal sito pro.comelitgroup.com il software gratuito (art. 1235A) per la stampa delle etichette della pulsantiera, utilizzando i fogli adesivi prefustellati disponibili nel nostro catalogo (art. 1217A) You can download the free software (art. 1235A) from the website pro.comelitgroup.com to print the entrance panel name tags, using the adhesive pre-cut sheets available in our catalogue (art.
- Página 8 Impostazioni posto esterno Einstellungen der Außensprechstelle External unit settings Configuración de la placa externa Réglages platine extérieure Configurações do posto externo Instellingen deurstation „ Impostare i DIP di S1 corrispondenti alla funzione che si desidera „ Den DIP-Schalter von S1 entsprechend der zu programmierenden programmare secondo la seguente tabella Funktion laut folgender Tabelle einstellen „...
- Página 9 Programmazione indirizzo di chiamata per 2/4 utenti e Programmierung der Rufadresse für 2/4 Teilnehmer und der posto esterno aggiuntivo zusätzlichen Außensprechstelle Call address programming for 2/4 users and additional Programación de la dirección de llamada para 2/4 usuarios external unit y placa externa adicional Programmation adresse d'appel pour 2/4 usagers et platine extérieure supplémentaire...
- Página 10 Descrizione monitor art. 6700W / art. 6701W Beschreibung des Monitors art. 6700W / art. 6701W Monitor description art. 6700W / art. 6701W Descripción del monitor art. 6700W / art. 6701W Description moniteur art. 6700W / art. 6701W Descrição do monitor art. 6700W / art. 6701W Beschrijving van de monitor art.
- Página 11 Regleta de conexiones de la instalación: 5. Stift für die Befestigung der Klemmenleiste 6. Einbauöffnung für Zubehör für die Funktionsweise der Tasten L L Bornes de conexión de la línea Bus CFP1 CFP2 Entrada para llamada desde el timbre de planta (serienmäßig auf allen schwarzen Monitoren, auf Wunsch lieferbar für weiße Monitore art.
- Página 12 CLACK! CLACK! CLACK! Basisconfiguratie aanraaktoetsen Configurazioni base pulsanti a sfioramento Configuración básica de las teclas táctiles Basiskonfiguration der Touch-Tasten Configuração base das teclas tácteis Standard configuration for soft-touch keys Configuration de base des touches à effleurement art. (6700W / 6701W / 6701W/BM ) + art. 6733W / art. 6701B / 6701B/BM DIP 1 DIP 2 DIP 3 DIP 4 INTb INTb...
- Página 13 Legend Légende Legenda Leyenda Legenda Legenda Legende Apriporta Lock- release Ouvre-porte Deuropener Turöffnertaste Abrepuertas Abertura da porta Attuatore Actuator Actionneur Relais Relais Actuador Actuador Acendimento Autoaccensione Self-ignition Auto-allumage Beeldoproep Selbsteinschaltung Autoencendido automático Chamada Appel combiné Oproep Ruf an Llamada al Chiamata citofono Guardian door- ao telefone...
- Página 14 Effectuer un appel à partir du poste extérieur To make a call from an external unit „ Appuyer sur le bouton correspondant au résident à contacter pour „ To send the call from an external unit, touch the button corresponding to effectuer l'appel.
- Página 15 Een oproep vanaf het deurstation uitvoeren Einen Ruf von einer Außenstelle ausführen „ In der Außensprechstelle die Taste berühren, die dem Teilnehmer „ Raak vanaf het deurstation de drukknop aan die overeenkomt met de entspricht, den Sie anrufen möchten. gebruiker die u wilt bellen om de oproep te verzenden. Wenn die Anlage frei ist: An der Außensprechstelle wird die Als het systeem vrij is: op het deurstation gaat de LED branden LEDBeleuchtung des Anrufers eingeschaltet, blinkt die LED...
- Página 16 Efectuar una llamada desde la placa externa Realizar uma chamada de um posto externo „ Desde la placa externa, tocar el pulsador correspondiente al usuario que „ No posto externo, premir o botão correspondente ao utilizador que se se desea contactar para enviar la llamada. pretende contactar para realizar a chamada.
- Página 17 4893M 4893M KIT 8461M (/BM) KIT 8461M (/BM) A MAX B MAX Comelit art. 4577/4579 1 mm2 (Ø 1,2 mm AWG 17) 200 m 100 m (656 feet) (328 feet) UTP5 cat. 5 0,2 mm2 (Ø 0,5 mm AWG 24)
- Página 18 Impianto base monofamiliare. Messa in funzione/verifica tensioni di impianto a riposo Standard single-family system. Switching on/voltage check with system in standby Installation un appel base. Mise en service/vérification tensions d'installation au repos Basissysteem enkelvoudige installatie. Inwerkingstelling/spanningscontrole van een systeem in de ruststand Einteilnehmerinstallation, Basisversion.
- Página 19 KIT 8461M : évolution pour installation deux appels uitbreiding voor tweevoudige installatie Erweiterung für Zweiteilnehmerinstallation expansión para instalación bifamiliar expansão para equipamento bifamiliar 6700W 6701W/BM 1216 6701B/BM 6701W 6701B + 6710 S1 ON...
