PRECAUCIÓN: No levante el conjunto de placa base sujetándola por un módulo de memoria, un procesador u otro
componente.
PRECAUCIÓN: Procure no dañar el botón de identificación del sistema al colocar la placa base en el chasis.
1. Siga las pautas de seguridad que se enumeran en la sección Instrucciones de seguridad.
2. Siga el procedimiento que se describe en la sección Antes de trabajar en el interior del sistema.
3. Prepare el destornillador Phillips núm. 2.
Pasos
1. Sujete la placa base por los bordes e inclínela hacia la parte posterior del chasis.
2. Baje la placa base hacia el chasis hasta que los conectores en la parte posterior de la placa base estén alineados con las ranuras de la
parte posterior del chasis.
3. Ajuste los tornillos que fijan la placa base al chasis.

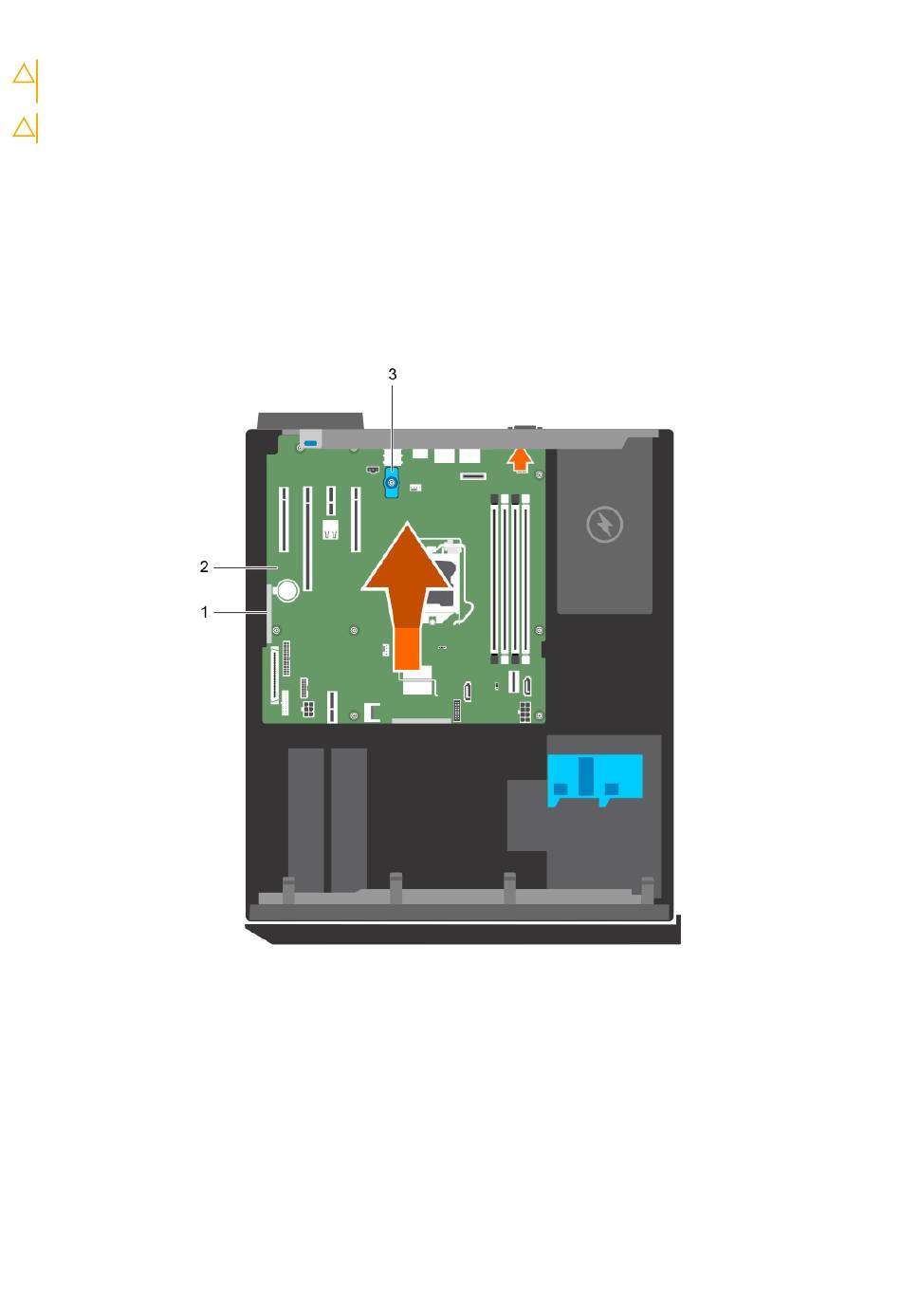

Ilustración 58. Instale la placa base.
a. Punto de contacto (2)
b. Placa base
c. asa en forma de T de la placa base
Siguientes pasos
1. Instale el TPM (módulo de plataforma segura), si corresponde. Consulte la sección Instalación del módulo de plataforma segura.
2. Vuelva a instalar los siguientes componentes:
a. Módulos de memoria
b. Disipador de calor y procesador
c. Tarjeta de puertos iDRAC, si se ha extraído
