V 1 3 2
CONSEILS GÉNÉRAUX D'INSTALLATION

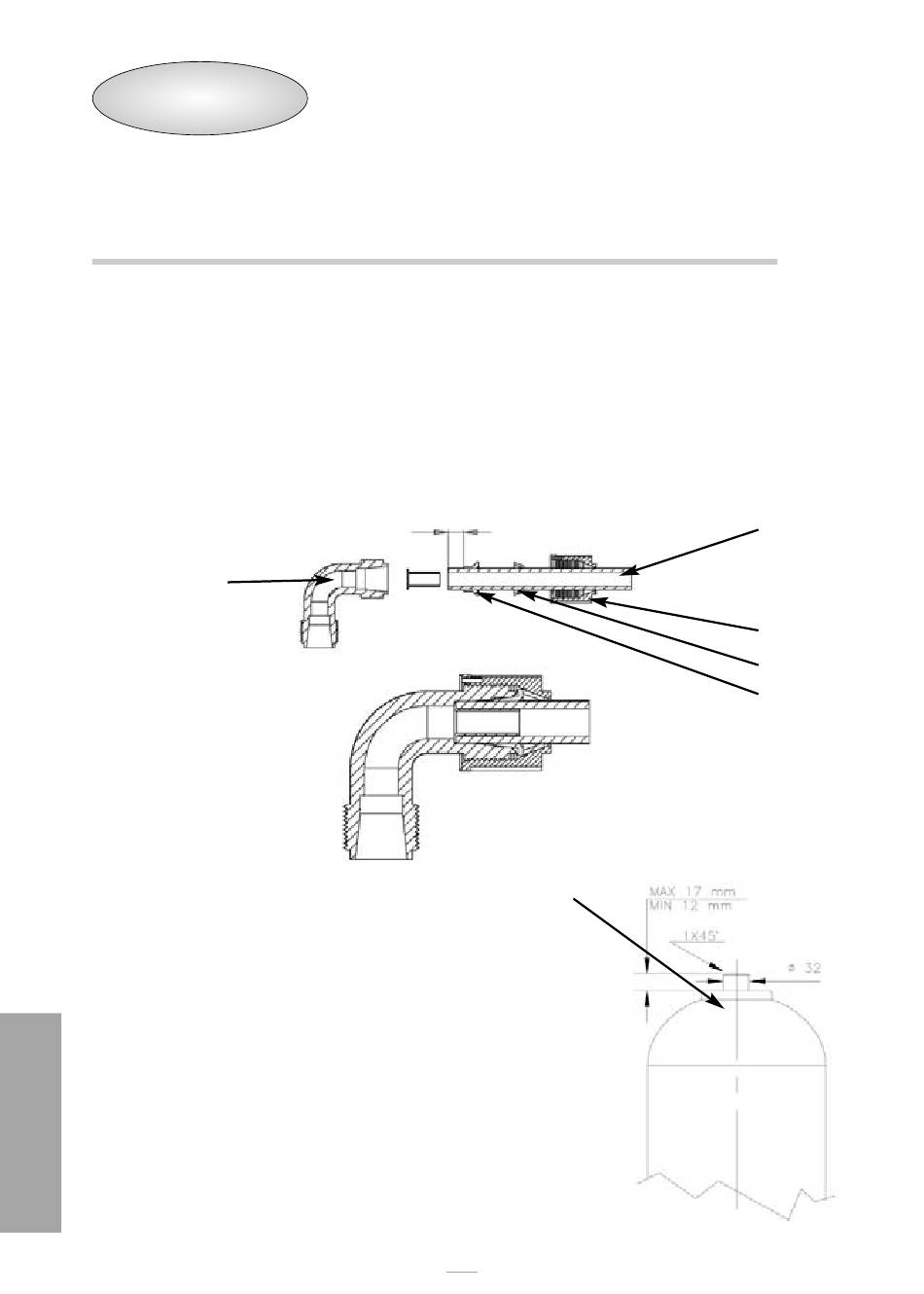

1/ Connexions des tubes et raccords

Il est important de respecter scrupuleusement le diamètre des tubes pour les connexions
des tubes et raccords qui utilisent des tubes rigides ou flexibles 1/8" GAZ (diamètre
d'environ 9,7 cm). En cas d'intervention sur les raccords déjà montés, il faut toujours
remplacer les bagues d'étanchéité (3 et 4) 65-AC et 65-AA avec de nouvelles bagues
identiques. Lors du montage, vérifier que l'extrémité du tube (1) entre complètement dans
l'emplacement du raccord (5) afin de garantir une prise maximale. En cas d'utilisation
d'un tube flexible, serrer la bague (2) à la main de manière énergique. En revanche, avec
un tube rigide, serrer la bague (2) à l'aide d'une clé.

2 / Longueur des tubes distributeurs

Le tube distributeur doit être coupé à une hauteur
comprise entre 12 et 17 mm à partir du bord
supérieur de la bouteille. Chanfreiner légèrement
l'arrête (chanfrein de 1 mm x 45°) pour éviter la
détérioration du joint d'étanchéité lors du
F
montage.
R
NOTE : Le tube distributeur doit être conforme à la
A
norme ISO PN 6.
N
Hauteur minimale 12 mm
Ç
Hauteur maximale 17 mm
A
Chanfrein 1 mm x 45°
Tube ISO PN6
I
S
10 mm
5
Tube distributeur
50
1
2
3
4
