Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
Modo de empleo en
Programación DIN/ISO
iTNC 530
Software NC
340 490-xx
340 491-xx
340 492-xx
340 493-xx
340 494-xx
Español (es)
3/2005

Publicidad

Tabla de contenido
loading

Manuales relacionados para HEIDENHAIN iTNC 530

Resumen de contenidos para HEIDENHAIN iTNC 530

  • Página 1 Modo de empleo en Programación DIN/ISO iTNC 530 Software NC 340 490-xx 340 491-xx 340 492-xx 340 493-xx 340 494-xx Español (es) 3/2005...
  • Página 2 Teclas de la pantalla Programación de los tipos de trayectoria Seleccionar la subdivisión de la pantalla Aproximación/salida del contorno Conmutar la pantalla entre el modo de Programación libre de contornos FK funcionamiento Máquina y Programación Softkeys: Seleccionar la función en Rectas pantalla Conmutación de las carátulas de...

  • Página 5: Modelo De Tnc, Software Y Funciones

    530 E 340 491-xx iTNC 530, versión con 2 procesadores 340 491-xx iTNC 530 E, versión con 2 procesadores 340 493-xx Puesto de Programación iTNC 530 340 494-xx La letra E corresponde a la versión export del TNC. Para la versión export del TNC existe la siguiente restricción:...
  • Página 6 Para ello el iTNC 530 dispone de 2 paquetes con opciones de software, que deben ser habilitados por Ud. o por el fabricante de su máquina. Cada paquete debe ser habilitado por separado y contiene las funciones que se enuncian a continuación: Opción de software 1...

  • Página 7: Lugar De Utilización Previsto

    Lugar de utilización previsto El TNC se pertenece a la clase A según EN 55022 y se emplea principalmente en zonas industriales. HEIDENHAIN iTNC 530...
  • Página 8 Nuevas funciones respecto a las versiones anteriores 340 422-xx/340 423-xx „ Se ha ampliado la forma de programación con el nuevo método smarT.NC basado en ventanas. Para ello está disponible una documentación de modo de empleo a parte. En este apéndice se ha ampliado el teclado TNC.
  • Página 9 BC 120 (véase “Pantalla” en pág.37) „ Nueva representación del teclado TE 530 B (véase “Teclado” en pág.39) „ Como preparación a futuras funciones se han ampliado para su selección los tipos de herramientas disponibles en la tabla de herramientas HEIDENHAIN iTNC 530...

  • Página 10: Descripciones Nuevas/Modificadas En Este Modo De Empleo

    Descripciones nuevas/modificadas en este modo de empleo „ Nueva representación del teclado TE 530 B (véase “Teclado” en pág.39) „ El capítulo de Gestión de ficheros estándar (Gestión de ficheros sin estructura de directorio) se ha quitado del manual...

  • Página 11: Tabla De Contenido

    Programación: Herramientas Programación: Programar contornos Programación: Funciones auxiliares Programación: Ciclos Programación: Subprogramas y repeticiones parciales de un programa Programación: Parámetros Q Test y ejecución del programas Funciones MOD Tablas y resúmenes iTNC 530 con Windows 2000 (opcional) HEIDENHAIN iTNC 530...
  • Página 13 1 Introducción ..35 1.1 iTNC 530 ..36 Programación: Diálogo conversacional HEIDENHAIN en texto claro, smarT.NC y DIN/ISO ..36 Compatibilidad ..36 1.2 Pantalla y teclado ..37 Pantalla ..37 Determinar la subdivisión de la pantalla ..38 Teclado ..
  • Página 14 2 Funcionamiento manual y ajuste ..49 2.1 Conexión, desconexión ..50 Conexión ..50 Desconexión ..51 2.2 Desplazamiento de los ejes de la máquina ..52 Indicación ..52 Desplazar el eje con los pulsadores externos de manual ..52 Posicionamiento por incrementos ..
  • Página 15 3 Posicionamiento manual (MDI) ..75 3.1 Programación y ejecución de mecanizados sencillos ..76 Empleo del posicionamiento manual ..76 Protección y borrado de programas $MDI ..79 HEIDENHAIN iTNC 530...
  • Página 16 4 Programación: Principios básicos, gestión de ficheros, ayuda a la programación, gestión de palets ..81 4.1 Nociones básicas ..82 Sistemas de medida de recorridos y marcas de referencia ..82 Sistema de referencia ..82 Sistema de referencia en fresadoras ..83 Coordenadas polares ..

  • Página 17: Contenido

    Visualización de los avisos de error ..123 Visualizar ayuda ..123 4.11 Listado de todos los avisos de error activados ..124 Función ..124 Visualización del listado de errores ..124 Contenido de la ventana ..125 HEIDENHAIN iTNC 530...
  • Página 18 4.12 Gestión de palets ..126 Empleo ..126 Selección de la tabla de palets ..128 Salir del fichero de palets ..128 Ejecución de ficheros de palets ..129 4.13 Funcionamiento del palet para mecanizado con herramienta orientada ..130 Empleo ..
  • Página 19 Procedimiento para trabajar con el cálculo automático de revoluciones/avance ..170 Modificar la estructura de la tabla ..170 Transmisión de datos de tablas con los datos de corte ..172 Fichero de configuración TNC.SYS ..172 HEIDENHAIN iTNC 530...
  • Página 20 6 Programación: Programar contornos ..173 6.1 Movimientos de la herramienta ..174 Funciones de trayectoria ..174 Funciones auxiliares M ..174 Subprogramas y repeticiones parciales de un programa ..174 Programación con parámetros Q ..174 6.2 Nociones básicas sobre los tipos de trayectoria ..175 Programación del movimiento de la hta.
  • Página 21 Borrar las informaciones modales del programa: M142 ..221 Borrar el giro básico: M143 ..221 Con Stop NC levantar automáticamente la herramienta del contorno ..222 Suprimir el aviso de final de carrera: M150 ..223 HEIDENHAIN iTNC 530...
  • Página 22 7.5 Funciones auxiliares para ejes giratorios ..224 Avance en mm/min en los ejes giratorios A, B, C: M116 (opción de software 1) ..224 Desplazamiento por el camino más corto en ejes giratorios: M126 ..225 Redondear la visualización del eje giratorio a un valor por debajo de 360°: M94 ..226 Corrección automática de la geometría de la máquina al trabajar con ejes basculantes: M114 (opción de software 2) ..
  • Página 23 FRESADO DE ROSCA (ciclo G262) ..274 FRESADO DE ROSCA AVELLANADA (ciclo G263) ..276 FRESADO DE TALADRO DE ROSCA (ciclo G264) ..279 FRESADO DE ROSCA HELICOIDAL EN TALADRO (ciclo G65) ..283 FRESADO DE ROSCA EXTERIOR (ciclo G267) ..287 HEIDENHAIN iTNC 530...
  • Página 24 8.4 Ciclos para el fresado de cajeras, islas y ranuras ..296 Resumen ..296 CAJERA RECTANGULAR (ciclo G251) ..297 CAJERA CIRCULAR (ciclo G252) ..302 FRESADO DE RANURAS (ciclo 253) ..306 RANURA CIRCULAR (ciclo 254) ..311 ACABADO DE CAJERA (ciclo G212) ..
  • Página 25 PLANO INCLINADO DE MECANIZADO (ciclo G80, opción de software 1) ..404 8.10 Ciclos especiales ..411 TIEMPO DE ESPERA (ciclo G04) ..411 LLAMADA AL PROGRAMA (ciclo G39) ..412 ORIENTACIÓN DEL CABEZAL (ciclo G36) ..413 TOLERANCIA (ciclo G62) ..414 HEIDENHAIN iTNC 530...
  • Página 26 9 Programación: Subprogramas y repeticiones parciales de un programa ..417 9.1 Introducción de subprogramas y repeticiones parciales de un programa ..418 Label ..418 9.2 Subprogramas ..419 Funcionamiento ..419 Indicaciones sobre la programación ..419 Programación de un subprograma ..419 Llamada a un subprograma ..
  • Página 27 D15: PRINT: Emitir textos o valores de parámetros Q ..448 D19: PLC: Emisión de los valores al PLC ..448 10.8 Introducción directa de una fórmula ..449 Introducción de la fórmula ..449 Reglas de cálculo ..451 Ejemplo ..452 HEIDENHAIN iTNC 530...
  • Página 28 10.9 Parámetros Q predeterminados ..453 Valores del PLC: Q100 a Q107 ..453 Radio de la hta. activo: Q108 ..453 Eje de la herramienta: Q109 ..453 Estado del cabezal: Q110 ..454 Estado del refrigerante: Q111 ..454 Factor de solapamiento: Q112 ..
  • Página 29 11.5 Arranque automático del programa ..486 Aplicación ..486 11.6 Saltar frases ..487 Aplicación ..487 Borrar el signo "/" ..487 11.7 Parada selectiva en la ejecución del programa ..488 Aplicación ..488 HEIDENHAIN iTNC 530...
  • Página 30 12 Funciones MOD ..489 12.1 Seleccionar la función MOD ..490 Selección de las funciones MOD ..490 Modificar ajustes ..490 Salir de las funciones MOD ..490 Resumen de funciones MOD ..491 12.2 Números de software y de opciones ..492 Aplicación ..
  • Página 31 Aplicación ..518 Seleccionar FICHEROS HELP ..518 12.16 Visualización de los tiempos de funcionamiento ..519 Aplicación ..519 12.17 Teleservice ..520 Aplicación ..520 Llamada/finalización Teleservice ..520 12.18 Acceso externo ..521 Aplicación ..521 HEIDENHAIN iTNC 530...
  • Página 32 13.2 Distrib. de conectores y cable conexión para las conex. de datos ..539 Interfaz V.24/RS-232-C equipos HEIDEHAIN ..539 Aparatos que no son de la marca HEIDENHAIN ..540 Conexión V.11/RS-422 ..541 Interface Ethernet de conexión RJ45 ..541 13.3 Información técnica ..
  • Página 33 14 iTNC 530 con Windows 2000 (opcional) ..555 14.1 Introducción ..556 Acuerdo de licencia del usuario final (EULA) para Windows 2000 ..556 Concesión de la licencia ..556 Generalidades ..558 Datos técnicos ..559 14.2 Iniciar la aplicación iTNC 530 ..560 Entrada en Windows ..

  • Página 35: Introducción

    Introducción...

  • Página 36: Compatibilidad

    Estos controles son apropiados para su empleo en fresadoras y mandrinadoras, así como en centros de mecanizado. El iTNC 530 puede controlar hasta 12 ejes. Además se puede programar la posición angular del cabezal. En el disco duro integrado es posible memorizar muchos programas, incluso si se han creado externamente.

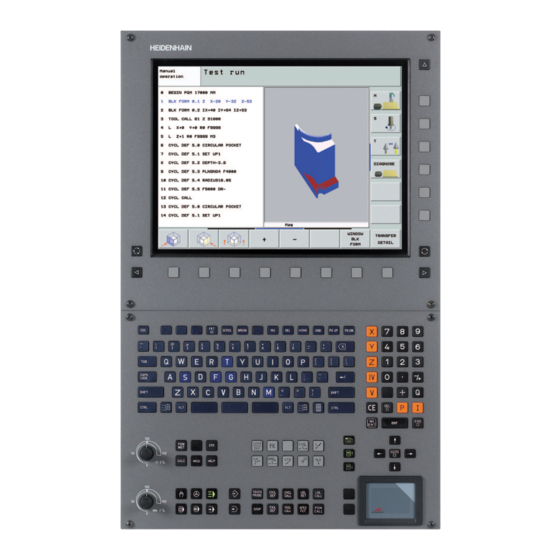

  • Página 37: Pantalla Y Teclado

    Selección de la subdivisión de la pantalla Tecla de conmutación para los modos de funcionamiento Máquina y Programación Teclas de selección para softkeys del fabricante de la máquina Carátulas de softkey para el fabricante de la máquina HEIDENHAIN iTNC 530...

  • Página 38: Determinar La Subdivisión De La Pantalla

    Determinar la subdivisión de la pantalla El usuario selecciona la subdivisión de la pantalla: De esta forma el iTNC indica, p.ej., en el modo de funcionamiento MEMORIZAR/ EDITAR PROGRAMA, un programa en la ventana izquierda, mientras que en la ventana derecha p.ej. se representa simultáneamente un gráfico de programación.
  • Página 39 Las funciones de la teclas individuales se encuentran resumidas en la primera página. Algunos fabricantes de máquinas no utilizan el teclado estándar de HEIDENHAIN. Preste atención en estos casos al manual de su máquina. Las teclas externas, como p.ej. NC-START o NC-STOP, se describen también en el manual de la máquina.

  • Página 40: Modos De Funcionamiento

    1.3 Modos de funcionamiento Funcionamiento Manual y volante EI. El ajuste de las máquinas se realiza en el modo de funcionamiento manual. En este modo de funcionamiento se pueden posicionar de forma manual o por incrementos los ejes de la máquina, fijar los puntos de referencia e inclinar el plano de mecanizado.

  • Página 41: Memorizar/Editar Programa

    La simulación se realiza gráficamente con diferentes vistas. Softkeys para la subdivisión de la pantalla: véase “Ejecución continua del programa y ejecución del programa frase a frase” en pág. 42. HEIDENHAIN iTNC 530...

  • Página 42: Ejecución Continua Del Programa Y Ejecución Del Programa Frase A Frase

    Ejecución continua del programa y ejecución del programa frase a frase En la ejecución continua del programa el TNC ejecuta un programa hasta su final o hasta una interrupción manual o programada. Después de una interrupción se puede volver a continuar con la ejecución del programa.

  • Página 43: Visualización De Estado

    Los ejes se desplazan teniendo en cuenta el giro básico Número del punto de referencia activo de la tabla de presets si el punto de referencia ha sido fijado manualmente, el TNC muestra el texto MAN detrás del símbolo HEIDENHAIN iTNC 530...

  • Página 44: Visualizaciones De Estado Adicionales

    Visualizaciones de estado adicionales Las visualizaciones de estados adicionales proporcinan una información detallada sobre el desarrollo del programa. Se pueden activar en todos los modos de funcionamiento excepto en Memorizar/ Editar programas. Activación de la visualización de estados adicional Llamar a la carátula de softkeys para la subdivisión de la pantalla Seleccionar la representación en pantalla con la visualización de estado adicional...
  • Página 45 Angulo de giro activo (ciclo 10) Factor/es de escala activado/s (ciclos 11 / 26); El TNC muestra un factor de escala activado hasta en 6 ejes Punto central de la escala activada Siehe “Ciclos para la traslación de coordenadas” auf Seite 393. HEIDENHAIN iTNC 530...
  • Página 46 Repetición de partes de un programa/Subprogramas Repeticiones parciales de programa activadas con su número de frase, número de etiqueta (Label)y cantidad de repeticiones programadas o aún no realizadas Números activos de subprograma con su número de frase, en el que fue llamado el subprograma y el número de etiqueta que fue llamado Medición de herramientas Número de la herramienta que se quiere medir...
  • Página 47 Principio de funcionamiento: En los palpadores digitales de HEIDENHAIN un sensor óptico sin contacto registra la desviación del palpador. La señal creada ordena memorizar el valor real de la posición actual del sistema de palpador.

  • Página 48: Volantes Electrónicos Hr

    El recorrido por giro del volante se selecciona en un amplio campo. Junto con los volantes modulares HR 130 y HR 150 HEIDENHAIN ofrece también los volantes portátiles HR 410 (véase figura del centro) y HR 420 (véase figura de abajo a la dcha.).

  • Página 49: Funcionamiento Manual Y Ajuste

    Funcionamiento manual y ajuste...

  • Página 50: Conexión

    2.1 Conexión, desconexión Conexión La conexión y el sobrepaso de los puntos de referencia son funciones que dependen de la máquina. Rogamos consulten el manual de su máquina. Conectar la tensión de alimentación del TNC y de la máquina. A continuación el TNC indica el siguiente diálogo: TEST DE MEMORIA Se comprueba automáticamente la memoria del TNC...

  • Página 51: Desconexión

    ángulos reales del eje basculante. Desconexión iTNC 530 con Windows 2000: Véase “Desconexión del iTNC 530” en pág.562. Para evitar la pérdida de datos al desconectar, deberá salirse del sistema de funcionamiento del TNC de forma adecuada: Seleccionar el modo de funcionamiento manual Seleccionar la función para salir, confirmar de nuevo...

  • Página 52: Desplazamiento De Los Ejes De La Máquina

    2.2 Desplazamiento de los ejes de la máquina Indicación El desplazamiento con los pulsadores externos de manual es una función que depende de la máquina. ¡Rogamos consulten el manual de su máquina! Desplazar el eje con los pulsadores externos de manual Seleccionar el modo de funcionamiento Manual Accionar los pulsadores de manual y mantenerlos...

  • Página 53: Posicionamiento Por Incrementos

    Introducir el paso de aproximación en mm, p.ej. 8 mm Accionar el pulsador externo de manual: Posicionar tantas veces como se desee El valor más alto que puede ser introducido para una profundización es de 10 mm. HEIDENHAIN iTNC 530...

  • Página 54: Desplazamiento Con El Volante Electrónico

    Desplazamiento con el volante electrónico HR 410 El volante electrónico HR 410 está equipado con dos teclas de confirmación. Estas teclas se encuentran debajo de la rueda dentada. Los ejes de la máquina sólo se pueden desplazar cuando está pulsada una de las teclas de confirmación (función que depende de la máquina).

  • Página 55: Volante Electrónico Hr

    También se pueden realizar desplazamientos con el volante durante la ejecución del programa - con el M118 activado -. El fabricante de su máquina puede poner a su disposición funciones adicionales para el HR 420. Prestar atención al Manual de su máquina HEIDENHAIN iTNC 530...
  • Página 56 Display El display del volante (véase fig. arriba a la dcha.) se compone de 4 filas. El TNC muestra en él las siguientes informaciones: SOLL X+1.563: Tipo de la visualización de la posición y la posición del eje seleccionado 4 a 7 *: STIB (Control en funcionamiento) S1000: Velocidad actual del cabezal F500: Avance actual con el que se desplazará...
  • Página 57 Seleccionar en el volante el eje a desplazar. Seleccionar los ejes adicionales mediante softkey Desplazar el eje en sentido + o - Desactivar volante: Pulsar la tecla del volante sobre el HR 420. El TNC puede manejarse ahora de nuevo mediante su teclado HEIDENHAIN iTNC 530...
  • Página 58 Posicionamiento por incrementos En el posicionamiento por incrementos el TNC desplaza el eje del volante activado según el valor incremental que se haya programado. Pulsar la softkey del volante F2 (STEP) Activar el posicionamiento por incrementos: Pulsar la softkey del volante 3 (ON) Seleccionar la medida incremental seleccionada pulsando las teclas F1 o F2.
  • Página 59 L con las teclas cursoras en el teclado del TNC Activación del volante Pulsar la tecla de volante "Generación de frase NC": El TNC inserta una frase L completa, la cual contiene todas las posiciones del eje seleccionadas mediante la función MOD HEIDENHAIN iTNC 530...
  • Página 60 Funciones en los modos de funcionamiento de Programa En los modos de funcionamiento de Programa se pueden ejecutar las siguientes funciones: „ NC Start (Tecla de volante NC Start) „ NC Stop (Tecla de volante NC Stop) „ Si se ha pulsado NC Stop: Stop interno (Softkeys de volante MOP y luego STOP) „...

  • Página 61: Revoluciones S, Avance F Y Función Auxiliar M

    Con los potenciómetros de override para las revoluciones S del cabezal y el avance F, se puede modificar el valor determinado entre 0% y 150%. El potenciómetro de override para las revoluciones del cabezal sólo actúa en máquinas con accionamiento del cabezal controlado. HEIDENHAIN iTNC 530...

  • Página 62: Fijación Del Punto De Referencia (Sin Palpador 3D)

    2.4 Fijación del punto de referencia (sin palpador 3D) Indicación Fijación del punto de referencia con un palpador 3D: véase el modo de empleo de los ciclos de palpación. En la fijación del punto de referencia, la visualización del TNC se fija sobre las coordenadas conocidas de una posición de la pieza.

  • Página 63: "Fijar Punto Cero" Con Las Teclas De Eje

    Los puntos de referencia para los ejes restantes se fijan de la misma forma. Si se utiliza una herramienta preajustada en el eje de aproximación, se fija la visualización de dicho eje a la longitud L de la herramienta o bien a la suma Z=L+d. HEIDENHAIN iTNC 530...

  • Página 64: Gestión Del Punto De Referencia Con La Tabla De Presets

    Gestión del punto de referencia con la tabla de presets Las tablas de presets deben ser siempre utilizadas, si „ su máquina está equipada con ejes basculantes (mesa o cabezal basculante) y si se quiere trabajar con la función Inclinar plano de mecanizado „...
  • Página 65 (el color estándar es rojo). La línea 0 de la tabla de presets está siempre protegida ante escritura. El TNC memoriza siempre en la fila 0 el punto de referencia que haya sido fijado en último lugar. HEIDENHAIN iTNC 530...
  • Página 66 Explicación de los valores guardados en la tabla de presets „ Máquina sencilla con tres ejes sin dispositivo inclinado El TNC memoriza en la tabla de presets la distancia entre el punto de referencia de la pieza y el punto de referencia (incluido el signo, ver figura superior derecha) „...
  • Página 67 Cancelar la línea seleccionada actualmente: El TNC introduce - en todas las columnas (2ª carátula de Softkeys) Insertar líneas individuales al final de la tabla (2ª carátula de Softkeys) Borrar líneas individuales al final de la tabla (2ª carátula de Softkeys) HEIDENHAIN iTNC 530...
  • Página 68 Activar punto de referencia desde la tabla de presets en el modo de funcionamiento Manual Al activar un punto de referencia desde la tabla de presets, el TNC anula todos los cálculos de coordenadas en curso que fueron activados con los siguientes ciclos: „...
  • Página 69 Para activar puntos de referencia de la tabla de presents durante la ejecución del programa, utilizar el ciclo G247. En el ciclo G247, definir separadamente el número del punto de referencia que se desea activar (véase “FIJACION DEL PUNTO DE REFERENCIA (ciclo G247)” en pág.399). HEIDENHAIN iTNC 530...

  • Página 70: Aplicación Y Funcionamiento

    2.5 Inclinar plano de mecanizado (Opción de software 1) Aplicación y funcionamiento El constructor de la máquina ajusta las funciones para la inclinación del plano de mecanizado al TNC y a la máquina. En determinados cabezales basculantes (mesas giratorias), el constructor de la máquina determina si el TNC interpreta los ángulos programados en el ciclo como coordenadas de los ejes giratorios o como componentes angulares de un plano inclinado.

  • Página 71: Sobrepasar Los Puntos De Referencia En Ejes Basculantes

    Para ello el TNC interpola los ejes correspondientes. Rogamos comprueben que la función "Inclinación del plano de mecanizado" esté activada en el modo de funcionamiento Manual y que el ángulo real del eje basculante esté programado en el menú. HEIDENHAIN iTNC 530...

  • Página 72: Fijación Del Punto De Referencia En Un Sistema Inclinado

    Fijación del punto de referencia en un sistema inclinado Después de haber posicionado los ejes basculantes, la fijación del punto de referencia se realiza como en el sistema sin inclinación. El comportamiento del TNC al fijar el punto de referencia depende del parámetro de máquina 7500: „...

  • Página 73: Visualización De Posiciones En Un Sistema Inclinado

    La función de palpación Giro básico no está disponible, si se ha activado en el modo de funcionamiento manual la función Inclinar plano de mecanizado „ No se pueden realizar posicionamientos de PLC (determinados por el constructor de la máquina) HEIDENHAIN iTNC 530...

  • Página 74: Activación De La Inclinación Manual

    Activación de la inclinación manual Seleccionar la inclinación manual: Softkey 3D ROT. Los puntos del menú se pueden seleccionar con las teclas cursoras Introducir el ángulo de inclinación Fijar el modo de funcionamiento deseado en el punto del menú Inclinación del plano de mecanizado al modo Activo: Seleccionar el punto del menú, conmutar con la tecla ENT Finalizar la introducción: Tecla END Para desactivarlo, se fija el modo de funcionamiento deseado en el...

  • Página 75: Posicionamiento Manual (Mdi)

    Posicionamiento manual (MDI)

  • Página 76: Programación Y Ejecución De Mecanizados Sencillos

    En este modo de funcionamiento se puede introducir y ejecutar directamente un programa corto en formato HEIDENHAIN en texto claro o DIN/ISO. También se puede llamar a ciclos del TNC.
  • Página 77 Retirar la herramienta N9999999 %$MDI G71 Final del programa Función de rectas G00 (véase “Recta en marcha rápida G00 Recta con avance G01 F. . .” en pág.183), ciclo G200 Taladrado (véase “TALADRAR (ciclo G200)” en pág.250). HEIDENHAIN iTNC 530...
  • Página 78 Ejemplo 2: Eliminar la inclinación de la pieza en mesas giratorias Ejecutar un giro básico con un palpador 3D. Véase el modo de empleo de los ciclos de palpación, "Ciclos de palpación en los modos de funcionamiento Manual y Volante Electrónico", sección "Compensación de inclinación de la pieza".
  • Página 79 Posicionamiento manual (tampoco en segundo plano) „ no se puede haber seleccionado el fichero $MDI en el modo de funcionamiento Memorizar/editar programa Más información: véase “Copiar ficheros individuales” en pág. 94. HEIDENHAIN iTNC 530...
  • Página 81 Programación: Principios básicos, gestión de ficheros, ayuda a la programación, gestión de palets...

  • Página 82: Programación: Nociones Básicas, Gestión

    4.1 Nociones básicas Sistemas de medida de recorridos y marcas de referencia En los ejes de la máquina hay sistemas de medida , que registran las posiciones de la mesa de la máquina o de la herramienta. En los ejes lineales normalmente se encuentran montados sistemas longitudinales de medida, en las mesas circulares y ejes basculantes X (Z,Y)

  • Página 83: Sistema De Referencia En Fresadoras

    Z+, el pulgar la dirección X+ y el índice la dirección Y+. El iTNC 530 puede controlar en total un máximo de 9 ejes. Además de los ejes principales X, Y y Z, existen también ejes auxiliares paralelos U, V y W.

  • Página 84: Coordenadas Polares

    Coordenadas polares Cuando el plano de la pieza está acotado en coordenadas cartesianas, el programa de mecanizado también se elabora en coordenadas cartesianas. En piezas con arcos de círculo o con indicaciones angulares, es a menudo más sencillo, determinar posiciones en coordenadas polares.

  • Página 85: Posiciones Absolutas E Incrementales De La Pieza

    Coordenadas polares absolutas e incrementales Las coordenadas absolutas se refieren siempre al polo y al eje de referencia angular. Las coordenadas incrementales se refieren siempre a la última posición de la herramienta programada. G91+R G91+H G91+H 0° HEIDENHAIN iTNC 530...

  • Página 86: Selección Del Punto De Referencia

    Los puntos de referencia se pueden fijar de forma rápida y sencilla mediante un palpador 3D de HEIDENHAIN. Véase el modo de empleo de los ciclos de palpación "Fijación del punto de referencia con palpadores 3D".

  • Página 87: Gestión De Ficheros: Principios Básicos

    36 GByte. Nombres de ficheros En los programas, tablas y textos el TNC añade una extensión separada del nombre del fichero por un punto. Dicha extensión especifica el tipo de fichero. PROG20 Nombre del fichero Tipo de fichero HEIDENHAIN iTNC 530...

  • Página 88: Guardar Los Datos

    Guardar los datos HEIDENHAIN recomienda memorizar periódicamente en un PC los nuevos programas y ficheros elaborados. Para ello HEIDENHAIN dispone de un programa Backup gratis (TNCBACK.EXE). Dado el caso, rogamos se pongan en contacto con el constructor de su máquina.

  • Página 89: Trabajar Con La Gestión De Ficheros

    PROG1.H. De esta forma el programa de mecanizado tiene el camino de búsqueda: TNC:\AUFTR1\NCPROG\PROG1.H En el gráfico de la derecha se muestra un ejemplo para la visualización de un directorio con diferentes caminos de búsqueda. HEIDENHAIN iTNC 530...

  • Página 90: Resumen: De Funciones De La Gestión De Ficheros

    Resumen: de funciones de la gestión de ficheros Pulsar la Función softkey Copiar (y convertir) ficheros sueltos Selección del fichero de destino Visualizar determinados tipos de ficheros Visualizar los últimos 10 ficheros Borrar fichero o directorio Marcar fichero Renombrar fichero Proteger fichero para que no sea borrado o modificado Eliminar la protección del fichero...

  • Página 91: Llamada A La Gestión De Ficheros

    El programa se selecciona en un Modo de ejecución del programa Fichero protegido (protected) contra borrado y modificación Fecha en la cual se modificó el fichero por FECHA última vez TIEMPO Hora en la cual se modificó el fichero por última vez HEIDENHAIN iTNC 530...

  • Página 92: Selección De Bases De Datos, Directorios Y Ficheros

    Selección de bases de datos, directorios y ficheros Llamada a la gestión de ficheros Utilizar las teclas cursoras para mover el cursor a la posición deseada de la pantalla: Mueve el cursor de la ventana derecha a la izquierda y viceversa Mueve el cursor arriba y abajo en una ventana Mueve el cursor arriba y abajo por páginas en una ventana...
  • Página 93 En la ventana izquierda marcar el directorio, en el que se quiere crear un subdirectorio Introducir el nuevo nombre del directorio, pulsar la NUEVO tecla ENT CREAR UN DIRECTORIO \NUEVO? Confirmar con la softkey SI, o interrumpir con la softkey NO HEIDENHAIN iTNC 530...

  • Página 94: Copiar Ficheros Individuales

    Copiar ficheros individuales Desplazar el cursor sobre el fichero a copiar Pulsar la softkey COPIAR: Seleccionar la función de copiar El TNC visualiza una lista de softkeys con varias funciones Pulsar la softkey "seleccionar directorio de destino", para determinar el directorio deseado en una ventana de transición.

  • Página 95: Copiar Directorio

    El TNC no modifica los datos de las demás líneas y columnas Copiar directorio Desplazar el cursor en la ventana izquierda sobre el directorio que se quiere copiar. Después pulsar la softkey COPIAR DIRECTORIO en vez de la softkey COPIAR. El TNC copia también los subdirectorios. HEIDENHAIN iTNC 530...

  • Página 96: Seleccionar Uno De Los 10 Últimos Ficheros Empleados

    Seleccionar uno de los 10 últimos ficheros empleados Llamada a la gestión de ficheros Visualizar los últimos 10 ficheros empleados: Pulsar la softkey ULTIMOS FICHEROS Emplear las teclas cursoras para desplazar el cursor sobre el fichero que se quiere seleccionar: Mueve el cursor arriba y abajo en una ventana Seleccionar la base de datos: Pulsar la softkey SELECCIONAR o la tecla ENT...

  • Página 97: Marcar Ficheros

    Copiar los archivos marcados: Pulsar la softkey COPIAR MARC., o para borrar los ficheros marcados: Pulsar la softkey FIN para abandonar las funciones de marcar y a continuación para borrar los ficheros marcados pulsar la softkey BORRAR HEIDENHAIN iTNC 530...

  • Página 98: Renombrar Fichero

    Renombrar fichero Desplazar el cursor sobre el fichero que se quiere renombrar Seleccionar la función para renombrar Introducir un nuevo nombre de fichero: El tipo de fichero no se puede modificar Ejecutar la función de renombrar pulsando la tecla Otras funciones Proteger/desproteger ficheros Mover el cursor sobre el fichero que se quiere proteger Seleccionar otras funciones: Pulsar la softkey MAS...

  • Página 99: Transmisión De Datos A/Desde Un Soporte De Datos Externo

    Transmisión de ficheros individuales: Pulsar la softkey COPIAR, o transmitir varios ficheros: Pulsar la softkey MARCAR (en la segunda lista de softkeys, véase “Marcar ficheros” en pág. 97), o para transmitir todos los ficheros: Pulsar la softkey TNC => EXT HEIDENHAIN iTNC 530...
  • Página 100 Confirmar con la softkey EJECUTAR o con la tecla ENT. El TNC muestra una ventana de estados en la cual se informa sobre el proceso de copiado, o si se quieren transmitir programas largos o varios programas:Confirmar con la softkey EJECUCION PARALELA. El TNC copia el fichero de forma paralela Finalizar la transmisión de datos: Desplazar el cursor a la ventana izquierda y después pulsar la softkey...

  • Página 101: Copiar Un Fichero A Otro Directorio

    Sobreescribir todos los ficheros: Pulsar la softkey YES o No sobreescribir ningún fichero: Pulsar la softkey NO o Confirmar la sobreescritura de cada fichero por separado: Pulsar la softkey CONFIRM Si se quiere sobreescribir un fichero protegido, deberá confirmarse por separado o bien interrumpirse. HEIDENHAIN iTNC 530...

  • Página 102: El Tnc En La Red

    El TNC en la red Para conectar la tarjeta Ethernet a su red, véase “Conexión Ethernet” en pág. 499. Para conectar el iTNC con Windows 2000 a su red, véase “Ajustes en la red” en pág. 565. El TNC crea un protocolo de los mensajes de error durante el funcionamiento de la red (véase “Conexión Ethernet”...

  • Página 103: Abrir E Introducir Programas

    Punto MIN G30: Coordenada X, Y y Z mínimas del paralelogramo; introducir valores absolutos „ Punto MAX G31: Coordenada X, Y y Z máxima del paralelogramo: programar valores absolutos o incrementales (con G91) ¡La definición del bloque sólo se precisa si se quiere verificar gráficamente el programa! HEIDENHAIN iTNC 530...

  • Página 104: Abrir Un Nuevo Programa De Mecanizado

    Abrir un nuevo programa de mecanizado Un programa de mecanizado se introduce siempre en el modo de funcionamiento Memorizar/editar programa. Ejemplo de la apertura de un programa: Seleccionar el funcionamiento Memorizar/editar programa Ir a la gestión de ficheros: pulsar la tecla PGM MGT Seleccionar el directorio en el cual se quiere memorizar el nuevo programa: NOMBRE DEL FICHERO = ALT.H...
  • Página 105 Eje del cabezal Z - plano XY con la tecla DEL! El TNC sólo puede representar el gráfico, cuando la página más pequeña mide al menos 50 µm y la más grande un máximo de 99 999,999 mm. HEIDENHAIN iTNC 530...

  • Página 106: Programación De Los Movimientos De La Herramienta

    Programación de los movimientos de la herramienta Para programar una frase, se selecciona una tecla de función DIN/ISO en el teclado alfanumérico. También es posible emplear la tecla de función de trayectoria gris, para mantener el código G correspondiente. Tener en cuenta que las mayúsculas estén activadas. Ejemplo de una frase de posicionamiento Abrir la frase COORDENADAS ?

  • Página 107: Aceptar Las Posiciones Reales

    El TNC acepta en el eje de la herramienta siempre las coordenadas de del extremo de la herramienta, es decir, siempre tiene en cuenta la longitud de la herramienta activada. HEIDENHAIN iTNC 530...

  • Página 108: Editar Un Programa

    Editar un programa Mientras se elabora o modifica un programa de mecanizado, se puede seleccionar cualquier línea del programa o palabra de una frase con las teclas cursoras o con las softkeys: Función Softkey/Teclas Pasar página hacia arriba Pasar página hacia abajo Salto al comienzo del programa Salto al final del programa Modificar la posición de la frase actual en la...
  • Página 109 Mientras se tenga seleccionada la palabra se dispone del diálogo en texto claro. Finalizar la modificación: Pulsar la tecla END Cuando se añade una palabra se pulsan las teclas cursoras (de dcha. a izq.) hasta que aparezca el diálogo deseado y se introduce el valor deseado. HEIDENHAIN iTNC 530...
  • Página 110 Buscar palabras iguales en frases diferentes Para esta función se fija la softkey DIBUJO AUTOM. en OFF. Seleccionar la palabra de una frase: Pulsar las teclas cursoras hasta que esté marcada la palabra con un recuadro Seleccionar la frase con las teclas cursoras En la nueva frase seleccionada el recuadro se encuentra sobre la misma palabra seleccionada en la primera frase.
  • Página 111 Añadir la parte del programa memorizada: Pulsar la softkey AÑADIR BLOQUE Pulsar la Función softkey Activar la función de marcar Desactivar la función de marcar Borrar el bloque marcado Añadir el bloque que se encuentra memorizado Copiar el bloque marcado HEIDENHAIN iTNC 530...

  • Página 112: Función De Búsqueda Del Tnc

    Función de búsqueda del TNC Con la función de búsqueda del TNC es posible buscar un texto cualquiera dentro de un programa, y si es necesario sustituirlo por un texto nuevo. Buscar un texto cualquiera Si es necesario, seleccionar la frase en la que se encuentra memorizada la palabra que se va a buscar Seleccionar función de búsqueda: el TNC superpone la ventana de búsqueda y visualiza en la función de...
  • Página 113 Softkey REEMPLAZAR, o para reemplazar en todos los puntos encontrados. pulsar Softket REEMPLAZAR TODOS, o para no reemplazar el texto y saltar al siguiente punto encontrado: pulsar NO REEMPLAZAR Finalizar función de búsqueda HEIDENHAIN iTNC 530...

  • Página 114: Gráfico De Programación

    4.5 Gráfico de programación Desarrollo con y sin gráfico de programación Mientras se elabora un programa, el TNC puede visualizar el contorno programado con un gráfico de trazos 2D. Para la subdivisión de la pantalla cambiar el programa a la izquierda y el gráfico a la derecha: Pulsar la tecla SPLIT SCREEN y la softkey PROGRAMA + GRAFICO Softkey DIBUJO AUTOM.

  • Página 115: Visualizar Y Omitir Números De Frase

    Reducir margen - para reducirlo mantener pulsada esta softkey Ampliar margen - para ampliarlo mantener pulsada esta softkey Con la softkey SECCIÓN DE BLOQUE aceptar el campo seleccionado Con la softkey BLOQUE COMO BLK FORM se genera de nuevo la sección original. HEIDENHAIN iTNC 530...

  • Página 116: Estructuración De Programas

    4.6 Estructuración de programas Definición, posibles aplicaciones El TNC ofrece la posibilidad de comentar los programas de mecanizado con frases de estructuración. Las frases de estructuración son textos breves (máx. 37 signos) que se entienden como comentarios o títulos de las frases siguientes del programa. Los programas largos y complicados se hacen más visibles y se comprenden mejor mediante frases de estructuración.

  • Página 117: Añadir Comentarios

    Saltar al final del comentario Saltar al principio de una palabra. Las palabras se separan con un espacio Saltar al final de la palabra. Las palabras se separan con un espacio Conmutar entre modo introducir y sobrescribir HEIDENHAIN iTNC 530...

  • Página 118: Elaboración De Ficheros De Texto

    4.8 Elaboración de ficheros de texto Aplicación En el TNC se pueden elaborar y retocar textos con un editor de textos. Sus aplicaciones típicas son: „ Memorizar valores prácticos como documentos „ Documentar procesos de mecanizado „ Elaborar procesos de fórmulas Los ficheros de textos son ficheros del tipo .A (ASCII).

  • Página 119: Edición De Textos

    La línea en la cual se encuentra el cursor se destaca en un color diferente. Una línea puede tener como máximo 77 signos y se cambia de línea pulsando la tecla RET (Return) o ENT. HEIDENHAIN iTNC 530...

  • Página 120: Borrar Y Volver A Añadir Signos, Palabras Y Líneas

    Borrar y volver a añadir signos, palabras y líneas Con el editor de textos se pueden borrar palabras o líneas completas y añadirse en otra posición. Desplazar el cursor sobre la palabra o línea que se quiere borrar y añadirlo en otro lugar Pulsar la softkey BORRAR PALABRA o bien BORRAR LINEA: Se borra el texto y se memoriza de forma intermedia Desplazar el cursor a la posición en que se quiere añadir el texto y...

  • Página 121: Búsqueda De Parte De Un Texto

    Búsqueda de cualquier texto Seleccionar la función de búsqueda: Pulsar la softkey BUSCAR El TNC muestra el diálogo Buscar texto: Introducir el texto buscado Buscar texto: Pulsar la softkey EJECUTAR Salir de la función de búsqueda: Pulsar la softkey FIN HEIDENHAIN iTNC 530...
  • Página 122 4.9 La calculadora Manejo El TNC disponde de una calculadora con las funciones matemáticas más importantes. Abrir la calculadora y cerrar de nuevo con la tecla CALC Seleccionar las funciones de cálculo mediante órdenes cortas con el teclado alfanumérico. Las órdenes cortas están caracterizadas a color en la calculadora Función de cálculo Comando abreviado (tecla)

  • Página 123: Ayuda Directa En Los Avisos De Error Nc

    Dado el caso, el TNC muestra informaciones adicionales, que son de gran ayuda para los empleados de HEIDENHAIN durante la búsqueda del error. Con la tecla CE se cierra la ventana de ayuda y se elimina simultáneamente el aviso de error aparecido Eliminar el error según se describe en la ventana de...

  • Página 124: Listado De Todos Los Avisos De Error Activados

    4.11 Listado de todos los avisos de error activados Función Con esta función se activa una ventana auxiliar (popup), en la que el TNC visualiza todos los avisos de error activados. El TNC no tan solo muestra errores que vienen desde el NC, sino aquellos que han sido incluidos por el fabricante de la máquina.

  • Página 125: Contenido De La Ventana

    Contenido de la ventana Columna Significado Número de error (-1: ningún número de error Número definido), adjudicado por HEIDENHAIN o por el fabricante de la máquina Clase Clase de error. Determina, como el TNC procesa este error: „ ERROR El TNC interrumpe la ejecución del programa (PARADA INTERNA) „...

  • Página 126: Gestión De Palets

    4.12 Gestión de palets Empleo La gestión de palets es una función que depende de la máquina. A continuación se describen las funciones standard. Rogamos consulten también el manual de su máquina. Las tablas de palets se emplean en centros de mecanizado con cambiador de palets: La tabla de palets llama a los programas de mecanizado correspondientes a los diferentes palets y activa desplazamientos del punto cero o bien las tablas de puntos cero.
  • Página 127 Seleccionar el principio de la tabla Seleccionar el final de la tabla Seleccionar la pág. anterior de la tabla Seleccionar la pág. sig. de la tabla Añadir una línea al final de la tabla Borrar la línea al final de la tabla HEIDENHAIN iTNC 530...

  • Página 128: Selección De La Tabla De Palets

    Pulsar la Función de edición softkey Seleccionar el principio de la sig. línea Añadir al final de la tabla el nº de líneas que se indican Copiar el campo destacado (2ª carátula de softkeys) Añadir el campo copiado (2ª carátula de softkeys) Selección de la tabla de palets Seleccionar en el modo de funcionamiento Memorizar/editar programa o Ejecución del programa la gestión de ficheros: pulsar la...

  • Página 129: Ejecución De Ficheros De Palets

    Pulsar la softkey ABRIR PROGRAMA: El TNC muestra el programa seleccionado en la pantalla. Ahora se puede pasar página en el programa con las teclas cursoras Para volver a la tabla de palets: Pulsar la softkey END PGM HEIDENHAIN iTNC 530...

  • Página 130: Funcionamiento Del Palet Para Mecanizado Con Herramienta Orientada

    4.13 Funcionamiento del palet para mecanizado con herramienta orientada Empleo La gestión de palets en los mecanizados con la herramienta orientada, es una función que depende de la máquina. A continuación se describen las funciones standard. Rogamos consulten también el manual de su máquina.
  • Página 131 Si no se ha definido ningún palet antes del programa NC, las coordenadas programadas se refieren al punto cero de la máquina. Cuando no se define ningún registro, permanece activado el punto de referencia fijado manualmente. HEIDENHAIN iTNC 530...
  • Página 132 „ SP-X, SP-Y, SP-Z (Entrada opcional, otros ejes posibles): Para los ejes se pueden introducir otras posiciones de seguridad, las cuales se pueden leer con SYSREAD FN18 ID510 NR 6 de Macros de NC. Con SYSREAD FN18 ID510 NR 5 se puede averiguar si está programado algún valor en la columna.
  • Página 133 Seleccionar la vista detallada de la sujeción Seleccionar la vista standard de la pieza Seleccionar la vista detallada de la pieza Añadir palet Añadir sujeción Añadir pieza Borrar palet Borrar sujeción Borrar pieza Borrar la memoria intermedia HEIDENHAIN iTNC 530...

  • Página 134: Seleccionar El Fichero De Palets

    Pulsar la Función de edición en el modo formulario softkey Mecanizado con optimización del recorrido de la herramienta Mecanizado con optimización de la pieza Unión y separación de los mecanizados Identificar el plano como vacío Identificar el plano como no mecanizado Seleccionar el fichero de palets Seleccionar en el modo de funcionamiento Memorizar/editar programa o Ejecución del programa la gestión de ficheros: pulsar la...

  • Página 135: Determinar En El Fichero De Palets El Formulario De Introducción

    Si se conmuta con la tecla para la subdivisión de la pantalla a la representación de tablas, el cursor se sitúa sobre el mismo plano que en la representación de formularios. HEIDENHAIN iTNC 530...
  • Página 136 Seleccionar el plano de palets „ Id. Palets: Se visualiza el nombre del palet „ Método: Se puede seleccionar los métodos de mecanizado WORKPIECE ORIENTED o bien TOOL ORIENTED. La elección realizada se acepta en el plano de la pieza correspondiente y sobreescribe otros registros ya existentes.
  • Página 137 SYSREAD FN18 ID510 NR 6. Con SYSREAD FN18 ID510 NR 5 se puede averiguar si está programado algún valor en la columna. Las posiciones indicadas sólo se alcanzan cuando estos valores son leidos por la macro NC y programados correspondientemente HEIDENHAIN iTNC 530...
  • Página 138 Determinar el plano de la pieza „ Pieza: El número de la pieza se visualiza, tras un impulso se muestra la cantidad de piezas dentro de este plano de sujeción „ Método: Se puede seleccionar los métodos de mecanizado WORKPIECE ORIENTED o bien TOOL ORIENTED. En la visualización de tabla aparece la entrada WORKPIECE ORIENTED con WPO y TOOL ORIENTED con TO.

  • Página 139: Proceso Del Mecanizado Con Herramienta Orientada

    El registro de la casilla CTID se actualiza con cada paso de mecanizado. Si en el programa NC se realiza un END PGM o M02, se borra cualquier posible registro y en el apartado del estado del mecanizado aparece ENDED. HEIDENHAIN iTNC 530...
  • Página 140 „ Si todas las piezas dentro de un grupo de entradas con TO o bien CTO tienen el estado ENDED, se elaboran las siguientes filas en el archivo de palets En el proceso hasta una frase sólo es posible mecanizar con herramienta orientada.
  • Página 141 Pulsar la softkey ABRIR PROGRAMA: El TNC muestra el programa seleccionado en la pantalla. Ahora se puede pasar página en el programa con las teclas cursoras Para volver a la tabla de palets: Pulsar la softkey END PGM HEIDENHAIN iTNC 530...

  • Página 143: Programación: Herramientas

    Programación: Herramientas...

  • Página 144: Revoluciones Del Cabezal S

    5.1 Introducción de datos de la hta. Avance F El avance F es la velocidad en mm/min (pulg./min), con la cual se desplaza el punto medio de la herramienta en su trayectoria. El avance máximo puede ser diferente en cada eje de máquina y está determinado por parámetros de máquina.

  • Página 145: Datos De La Herramienta

    Aceptar el valor con la tecla "Aceptar posición real" en la frase G99 o bien aceptar en la tabla de herramientas Determinar la longitud L con un aparato de ajuste Después se introduce directamente el valor calculado en la definición de la herramienta G99 o en la tabla de herramientas. HEIDENHAIN iTNC 530...

  • Página 146: Radio R De La Herramienta

    Radio R de la herramienta Introducir directamente el radio R de la herramienta. Valores delta para longitudes y radios Los valores delta indican desviaciones de la longitud y del radio de las herramientas . Un valor delta positivo indica una sobremedida (DL, DR, DR2>0). En un mecanizado con sobremedida el valor para la misma se indica en la programación de la llamada a la herramienta con T.

  • Página 147: Introducir Los Datos De La Herramienta En La Tabla

    G122, G208 y G251 a G254 Fijar el bloqueo de la herramienta (TL : de Tool Locked = HTA. BLOQUEADA ? bloqueo herramienta en inglés) SI = ENT / NO = NO ENT HEIDENHAIN iTNC 530...
  • Página 148 Abrev. Introducciones Diálogo Número de una herramienta gemela, si existe, como Hta. gemela? repuesto de la herramienta (RT: de Replacement Tool = herramienta de repuesto en inglés); véase también TIME2 TIME1 Máximo tiempo de vida de la herramienta en minutos. Esta Máx.
  • Página 149 Tabla de los datos de la hta.: Softkey SELECCION CDT (3ª lista de Nombre de la tabla con los datos softkeys); El TNC visualiza una ventana, en la cual se selecciona de corte ? la tabla con los datos de corte HEIDENHAIN iTNC 530...
  • Página 150 Tabla de herramientas: datos de la herramienta para los palpadores 3D digitales (sólo cuando el bit 1 de MP7411 = 1, véase también el modo de empleo de los ciclos de palpación) Abrev. Introducciones Diálogo CAL-OF1 El TNC memoriza en la calibración la desviación del centro en el Eje principal de la desviación eje principal de un palpador 3D, en esta columna, cuando en el media del palpador?
  • Página 151 Seleccionar el principio de la tabla Seleccionar el final de la tabla Seleccionar la pág. anterior de la tabla Seleccionar la pág. sig. de la tabla Buscar el nombre de una hta. en la tabla HEIDENHAIN iTNC 530...
  • Página 152 Funciones de edición para las tablas de Pulsar la herramientas softkey Representar la información de la hta. en columnas o representar la información de una hta. en una página de la pantalla Salto al principio de la línea Salto al final de la línea Copiar el campo marcado Añadir el campo copiado Añadir al final de la tabla el número de líneas...
  • Página 153 Previamente debe existir el fichero de destino „ El fichero a copiar sólo puede contener las columnas (líneas) a sustituir Las diferentes columnas o líneas se copian con la softkey REPLACE FIELDS (véase “Copiar ficheros individuales” en pág.94). HEIDENHAIN iTNC 530...

  • Página 154: Sobreescribir Datos De Herramienta Individuales Desde Un Pc Externo

    Sobreescribir datos de herramienta individuales desde un PC externo El software de transmisión de datos TNCremoNT de HEIDENHAIN ofrece una posibilidad especialmente práctica: sobreescribir datos de cualquier herramienta desde un PC externo (véase “Software para transmisión de datos” en pág.497). Esta aplicación debe utilizarse si se calculan datos de la herramienta con un sistema de preajuste externo y se desea a continuación trasmitirlos al TNC.

  • Página 155: Tabla De Posiciones Para Cambiador De Herramientas

    Edición de una tabla de posiciones en un modo de funcionamiento de ejecución del programa Seleccionar la tabla de htas.: Pulsar la softkey TABLA HTAS. Seleccionar la tabla de posiciones: Pulsar la softkey TABLA POSIC. Fijar la softkey EDITAR en ON HEIDENHAIN iTNC 530...
  • Página 156 Seleccionar la tabla de posiciones en el modo de funcionamiento Memorizar/Editar programa Llamada a la gestión de ficheros Visualizar los tipos de ficheros: Pulsar la softkey SELECC. TIPO Visualizar ficheros del tipo .TCH: Pulsar la softkey TCH FILES (segunda lista de softkeys) Seleccionar un fichero o introducir el nombre de un fichero nuevo.
  • Página 157 Seleccionar el final de la tabla Seleccionar la pág. anterior de la tabla Seleccionar la pág. sig. de la tabla Anular la tabla de posiciones Salto al inicio de la línea siguiente Anular la columna de número de herramienta T HEIDENHAIN iTNC 530...

  • Página 158: Llamada A Los Datos De La Herramienta

    Llamada a los datos de la herramienta La llamada a la herramienta TOOL CALL se introduce de la siguiente forma en el programa de mecanizado: Seleccionar la llamada a la hta. con la tecla TOOL CALL Número de hta.: Introducir el número o el nombre de la hta.

  • Página 159: Cambio De Herramienta

    482 Cambio automático de la herramienta En un cambio de herramienta automático no se interrumpe la ejecución del programa. En una llamada a la herramienta con T, el TNC cambia la herramienta en el almacén de herramientas. HEIDENHAIN iTNC 530...
  • Página 160 Cambio de hta. automático cuando se sobrepasa el tiempo de vida: M101 M101 es una función que depende de la máquina. ¡Rogamos consulten el manual de su máquina! Cuando se alcanza el tiempo de vida de la hta. TIME2, el TNC cambia automáticamente a la hta.

  • Página 161: Corrección De La Herramienta

    Longitud de la herramienta L de la frase G99 o de la tabla de herramientas Sobremedida DL para la longitud de una frase T TOOL CALL (no se tiene en cuenta en la visualización de posiciones) Sobremedida DL para la longitud de la tabla de htas. HEIDENHAIN iTNC 530...

  • Página 162: Corrección Del Radio De La Herramienta

    Corrección del radio de la herramienta La frase del programa para el movimiento de la hta. contiene „ RL o RR para una corrección del radio „ R+ o R–, para una corrección del radio en un desplazamiento paralelo al eje „...
  • Página 163 Movimiento de la herramienta a la derecha del contorno programado: seleccionar función G42, o Desplazamiento de la hta. sin corrección de radio o eliminar la corrección: Seleccionar la función G40 Finalizar la frase: Pulsar la tecla END HEIDENHAIN iTNC 530...
  • Página 164 Corrección del radio: Mecanizado de esquinas „ Esquinas exteriores: Cuando se ha programado una corrección de radio, el TNC desplaza la herramienta en las esquinas exteriores o bien sobre un círculo de transición o sobre un Spline (selección mediante MP7680). Se es preciso el TNC reduce el avance en las esquinas exteriores, por ejemplo, cuando se efectuan grandes cambios de dirección.

  • Página 165: Aplicación

    N20 M128 * Activar M128 N30 G01 G42 X+0 Y+0 Z+0 B+0 C+0 F1000 * Activar la corrección de radio N40 X+50 Y+0 Z+0 B-30 C+0 * Poner en marcha el eje giratorio (orientación de la hta.) HEIDENHAIN iTNC 530...

  • Página 166: Trabajar Con Tablas De Datos De Corte

    5.5 Trabajar con tablas de datos de corte Indicación El constructor de la máquina prepara el TNC para trabajar con tablas de datos de corte. Dado el caso de que su máquina no disponga de todos los ciclos y funciones que se describen aquí. Rogamos consulten el manual de su máquina.

  • Página 167: Tabla Para Materiales De Pieza

    De lo contrario, en caso de una actualización de software (update) se sobreescriben sus modificaciones con los datos standard de HEIDENHAIN. Definir el camino de búsqueda en el archivo TNC.SYS con la contraseña WMAT= (véase “Fichero de configuración TNC.SYS” en pág. 172).

  • Página 168: Tabla Para Los Datos De Corte

    De lo contrario, en caso de una actualización de software (update) se sobreescriben sus modificaciones con los datos standard de HEIDENHAIN. Definir el camino de búsqueda en el archivo TNC.SYS con la contraseña TMAT= (véase “Fichero de configuración TNC.SYS” en pág. 172).
  • Página 169 El tipo de hta., el material de corte de la misma y el nombre de la tabla con los datos de corte se selecciona en la tabla de herramientas mediante softkey (véase “Tabla de htas.: Datos de la hta. para el cálculo automático de revoluciones / avance” en pág. 149). HEIDENHAIN iTNC 530...

  • Página 170: Procedimiento Para Trabajar Con El Cálculo Automático De Revoluciones/Avance

    Procedimiento para trabajar con el cálculo automático de revoluciones/avance 1 Si no se ha introducido aún: Introducir el material de la pieza en el fichero WMAT.TAB 2 Si no se ha introducido aún: Introducir el material de corte de la hta. en el fichero TMAT.TAB 3 Si no se ha introducido aún: Introducir en la tabla de htas.
  • Página 171 C: Introducción alfanumérica WIDTH Anchura de la columna. En el tipo N poner signo, coma y decimales Cantidad de lugares decimales (máx. 4, sólo en el tipo N) INGLÉS Diálogos dependientes del idioma hata (máx 32 hasta caracteres) HÚNGARO HEIDENHAIN iTNC 530...

  • Página 172: Transmisión De Datos De Tablas Con Los Datos De Corte

    Transmisión de datos de tablas con los datos de corte Si se emite un fichero del tipo .TAB o .CDT a través de una conexión de datos externa, el TNC también memoriza la definición de la estructura de la tabla. La definición de la estructura comienza con la línea #STRUCTBEGIN y finaliza con la línea #STRUCTEND.

  • Página 173: Programación: Programar Contornos

    Programación: Programar contornos...

  • Página 174: Movimientos De La Herramienta

    6.1 Movimientos de la herramienta Funciones de trayectoria El contorno de una pieza se compone normalmente de varios elementos de contorno como rectas y arcos de círculo. Con las funciones de trayectoria se programan los movimientos de la herramienta para rectas y arcos de círculo. Funciones auxiliares M Con las funciones auxiliares del TNC se controla „...

  • Página 175: Nociones Básicas Sobre Los Tipos De Trayectoria

    XY a la posición X=70, Y=50. Movimiento tridimensional La frase del programa contiene tres indicaciones de coordenadas: El TNC desplaza la herramienta en el espacio a la posición programada. Ejemplo: N50 G01 X+80 Y+0 Z-10 * HEIDENHAIN iTNC 530...
  • Página 176 Introducción de más de tres coordenadas El TNC puede controlar hasta 5 ejes simultáneamente. En un mecanizado con 5 ejes se mueven por ejemplo, 3 ejes lineales y 2 giratorios simultáneamente. El programa para un mecanizado de este tipo se genera normalmente en un sistema CAD y no se puede elaborar en la máquina.
  • Página 177 (véase “Movimientos de trayectoria - Coordenadas cartesianas” en pág. 182). Posicionamiento previo Al principio de un programa de mecanizado la herramienta se posiciona de forma que no se dañe la herramienta o la pieza. HEIDENHAIN iTNC 530...

  • Página 178: Aproximación Y Salida Del Contorno

    6.3 Aproximación y salida del contorno Punto inicial y punto final La herramienta se desplaza desde el punto inicial al primer punto del contorno. Condiciones que debe cumplir el punto inicial: „ Ser programado sin corrección de radio „ Que la herramienta se pueda aproximar sin colisionar „...
  • Página 179 Salida del punto final en el eje de la hta.: Para salir en el punto final, se programa el eje de la herramienta por separado. Véase fig. a la dcha. en el centro. Ejemplo de frases NC N50 G00 G40 X+60 Y+70 * N60 Z+250 * HEIDENHAIN iTNC 530...

  • Página 180: Entrada Y Salida Tangenciales

    Punto inicial y punto final comunes Para un punto inicial y un punto final comunes, no se programa la corrección de radio. Evitar dañar el contorno: El punto de partida óptimo se encuentra entre las prolongaciones de la trayectoria de la herramienta para el mecanizado del primer elemento del contorno.
  • Página 181 Aproximación tangencial con radio R = 5 mm . . . PROGRAMACIÓN DE ELEMENTOS DEL CONTORNO . . . Ultimo punto del contorno N210 G27 R5 * Salida tangencial con radio R = 5 mm N220 G00 G40 X-30 Y+50 * Punto final HEIDENHAIN iTNC 530...

  • Página 182: Movimientos De Trayectoria - Coordenadas Cartesianas

    6.4 Movimientos de trayectoria - Coordenadas cartesianas Resumen de las funciones de trayectoria Movimiento de la hta. Función Introducciones precisas Recta con un avance Coordenadas del punto final de la recta Recta en marcha rápida Chaflán entre dos rectas Longitud del chaflán R –...
  • Página 183 Seleccionar la función aceptar posición real: el TNC visualiza las posiciones de los ejes en la función de softkey. Seleccionar eje, por ej. X: el TNC escribe la posición actual del eje seleccionado en el campo de entrada activo HEIDENHAIN iTNC 530...

  • Página 184: Añadir Un Chaflán Entre Dos Rectas

    Añadir un chaflán entre dos rectas Las esquinas del contorno generadas por la intersección de dos rectas, se pueden recortar con un chaflán „ En las frases lineales antes y después de la frase G24, se programan las dos coordenadas del plano en el que se ejecuta el chaflán „...

  • Página 185: Redondeo De Esquinas G25

    G25. Después vuelve a ser válido el avance programado antes de la frase G25. Una frase G25 se puede utilizar también para la aproximación suave sobre el contorno, véase “Entrada y salida tangenciales” en pág. 180. HEIDENHAIN iTNC 530...

  • Página 186: Punto Central Del Círculo I, J

    Punto central del círculo I, J El punto central del círculo se fija para las trayectorias circulares, que se programan con las funciones G02, G03 o G05. Para ello „ se introducen las coordenadas cartesianas del punto central del círculo o „...
  • Página 187 Para el punto final se programan las mismas coordenadas que para el punto de partida. El punto de partida y el punto final deben estar en la misma trayectoria circular. Tolerancia de introducción: hasta 0,016 mm (se selecciona mediante MP7431) 25=J 25=I HEIDENHAIN iTNC 530...

  • Página 188: Trayect. Circular G02/G03/G05 Con Radio Determinado

    Trayect. circular G02/G03/G05 con radio determinado La herramienta se desplaza según una trayectoria circular con radio R. Sentido „ En sentido horario: G02 „ En sentido antihorario: G03 „ Sin entrada de dirección de giro: G05. El TNC realiza el recorrido por la trayectoria circular con la última dirección de giro programada Programación Introducir las coordenadas del punto final del arco del...
  • Página 189 N110 G03 X+70 Y+40 R-20 * (ARCO 4) La distancia del punto de partida al punto final del círculo no puede ser mayor al diámetro del círculo. El radio máximo puede ser de 99,9999 m. Se pueden emplear ejes angulares A, B y C. HEIDENHAIN iTNC 530...

  • Página 190: Trayectoria Circular Tangente G06

    Trayectoria circular tangente G06 La herramienta se desplaza según un arco de círculo tangente a la trayectoria del contorno anteriormente programada. La transición es "tangencial", cuando en el punto de intersección de los elementos del contorno no se produce ningún punto de inflexión o esquina, con lo cual la transición entre los tramos del contorno es constante.

  • Página 191: Ejemplo: Movimiento Lineal Y Chaflán En Cartesianas

    N160 G27 R5 F500 * Retirar la hta. del plano de mecanizado, cancelar la corrección de radio N170 G40 X-20 Y-20 F1000 * N180 G00 Z+250 M2 * Desplazar libremente la herramienta, final del programa N999999 %LINEAL G71 * HEIDENHAIN iTNC 530...

  • Página 192: Ejemplo: Movimiento Circular En Cartesianas

    Ejemplo: Movimiento circular en cartesianas %CIRCULAR G71 * N10 G30 G17 X+0 Y+0 Z-20 * Definición del bloque para la simulación gráfica del mecanizado N20 G31 G90 X+100 Y+100 Z+0 * N30 G99 T1 L+0 R+10 * Definición de la herramienta en el programa N40 T1 G17 S4000 * Llamada a la hta.
  • Página 193 Retirar la hta. del plano de mecanizado, cancelar la corrección de radio N190 G40 X-20 Y-20 F1000 * N200 G00 Z+250 M2 * Retirar la hta. en el eje de la misma, final del programa N999999 %CIRCULAR G71 * HEIDENHAIN iTNC 530...

  • Página 194: Ejemplo: Círculo Completo En Cartesianas

    Ejemplo: Círculo completo en cartesianas %C-CC G71 * N10 G30 G17 X+0 Y+0 Z-20 * Definición del bloque N20 G31 G90 X+100 Y+100 Z+0 * N30 G99 T1 L+0 R+12.5 * Definición de la herramienta N40 T1 G17 S3150 * Llamada de herramienta N50 G00 G40 G90 Z+250 * Retirar la herramienta...

  • Página 195: Movimientos De Trayectoria - Coordenadas Polares

    G29 Determinar el polo antes de programar las coordenadas polares. El polo se programa sólo en coordenadas cartesianas. El polo permanece activado hasta que se determina un nuevo polo. Ejemplo de frases NC N120 I+45 J+45 * HEIDENHAIN iTNC 530...

  • Página 196: Recta En Marcha Rápida G10

    Recta en marcha rápida G10 Recta con avance G11 F . . . La herramienta se desplaza según una recta desde su posición actual al punto final de la misma. El punto de partida es el punto final de la frase anterior.

  • Página 197: Trayectoria Circular G16 Con Unión Tangencial

    Angulo total Número de pasos x 360° + ángulo para el incremental H inicio de la rosca + ángulo para el sobrepaso Coordenada inicial Z Paso P x (pasos de rosca + sobrepaso al principio del roscado) HEIDENHAIN iTNC 530...
  • Página 198 Forma de la hélice La tabla indica la relación entre la dirección del mecanizado, el sentido de giro y la corrección de radio para determinadas formas: Dirección de Corrección Roscado inter. Sentido trabajo del radio a derechas a izquierdas a derechas Z–...

  • Página 199: Ejemplo: Movimiento Lineal En Polares

    N190 G40 R+60 H+180 F1000 * Retirar la hta. del plano de mecanizado, cancelar la corrección de radio N200 G00 Z+250 M2 * Retirar la hta. en el eje de la misma, final del programa N999999 %LINEARPO G71 * HEIDENHAIN iTNC 530...
  • Página 200 Ejemplo: Hélice %HELICE G71 * N10 G30 G17 X+0 Y+0 Z-20 * Definición del bloque N20 G31 G90 X+100 Y+100 Z+0 * N30 G99 T1 L+0 R+5 * Definición de la herramienta N40 T1 G17 S1400 * Llamada de herramienta N50 G00 G40 G90 Z+250 * Retirar la herramienta N60 X+50 Y+50 *...
  • Página 201 Inicio de la repetición parcial del programa N110 G98 L1 * Introducir directamente el paso como valor Z incremental N120 G13 G91 H+360 Z+1,5 F200 * Número de repeticiones (pasadas) N130 L1.24 * N999999 %HELICE G71 * HEIDENHAIN iTNC 530...

  • Página 203: Programación: Funciones Auxiliares

    Programación: Funciones auxiliares...

  • Página 204: Nociones Básicas

    7.1 Introducción de funciones auxiliares M y G38 Nociones básicas Con las funciones auxiliares del TNC, llamadas también funciones M se controla „ la ejecución del programa, p.ej. una interrupción de la ejecución del pgm „ las funciones de la máquina como p.ej. la conexión y desconexión del giro del cabezal y del refrigerante „...

  • Página 205: Funciones Auxiliares Para El Control De La Ejecución Del Pgm, Cabezal Y Refrigerante

    PARADA en la ejecución del pgm (depende de parámetros de máquina 7440) „ Refrigerante CONECTADO „ Refrigerante DESCONECTADO „ Cabezal CONECTADO en sentido horario refrigerante CONECTADO „ Cabezal CONECT. en sentido antihorario refrigerante conectado „ Iqual que M02 HEIDENHAIN iTNC 530...

  • Página 206: Funciones Auxiliares Para La Indicación De Coordenadas

    7.3 Funciones auxiliares para la indicación de coordenadas Programación de coordenadas referidas a la máquina: M91/M92 Punto cero de la regla de medición En las reglas la marca de referencia indica la posición del punto cero de la misma. Punto cero de la máquina El punto cero de la máquina se precisa para: X (Z,Y) „...
  • Página 207 Para poder simular también gráficamente los movimientos M91/M92, se activa la supervisión del espacio de trabajo visualizando el bloque de la pieza en relación al punto de referencia fijado, véase “Representación del bloque en el espacio de trabajo” en pág. 510. HEIDENHAIN iTNC 530...

  • Página 208: Activar El Último Punto Cero Fijado: M104

    Activar el último punto cero fijado: M104 Función Al ejecutar tablas de palets el TNC sobreescribe si es preciso el último punto cerofijado, con los valores de la tabla de herramientas. Con la función M104 se activa de nuevo el punto cero que se había fijado. Activación M104 sólo actúa en las frases de programa en las cuales está...

  • Página 209: Funciones Auxiliares Para El Comportamiento En Trayectoria

    Ejemplos de utilización: Superficies de pequeñas rectas Activación M90 actúa sólo en las frases del programa, en las cuales se ha programado M90. M90 se activa al principio de la frase. Debe estar seleccionado el funcionamiento con error de arrastre. HEIDENHAIN iTNC 530...

  • Página 210: Añadir Un Círculo De Redondeo Entre Dos Rectas

    M112 Compatibilidad Debido a motivos de compatibilidad se sigue disponiendo de la función M112. HEIDENHAIN recomienda emplear el ciclo TOLERANCIA, para determinar la tolerancia en los fresados rápidos del contorno, véase “Ciclos especiales” en pág. 411. No tener en cuenta los puntos al ejecutar frases...

  • Página 211: Mecanizado De Pequeños Escalones De Un Contorno: M97

    M97 se programa en la frase en la cual está determinado el punto exterior de la esquina. ¡En lugar de M97 debería utilizarse la función M120 LA que es sustancialmente más potente(véase “Cálculo previo del contorno con corrección de radio (LOOK AHEAD): M120” en pág.216)! HEIDENHAIN iTNC 530...
  • Página 212 Activación M97 actúa sólo en la frase del programa en la que está programada. Con M97 la esquina del contorno no se mecaniza completamente. Si es preciso habrá que mecanizarla posteriormente con una herramienta más pequeña. Ejemplo de frases NC N50 G99 G01 ...

  • Página 213: Mecanizado Completo De Esquinas Abiertas Del Contorno: M98

    M98 actúa al final de la frase. Ejemplo de frases NC Sobrepasar sucesivamente los puntos 10, 11 y 12 del contorno: N100 G01 G41 X ... Y... F ... * N110 X... G91 Y... M98 * N120 X+ ... * HEIDENHAIN iTNC 530...

  • Página 214: Factor De Avance Para Movimientos De Profundización: M103

    Factor de avance para movimientos de profundización: M103 Comportamiento standard El TNC desplaza la herramienta con el último avance programado independientemente de la dirección de desplazamiento. Comportamiento con M103 El TNC reduce el avance cuando la herramienta se desplaza en la dirección negativa del eje de la hta.

  • Página 215: Avance En Milímetros/Vueltas Del Cabezal M136

    F en mm/vuelta del cabezal determinado en el programa. Si se modifica el número de revoluciones mediante el potenciómetro de override del cabezal, el TNC ajusta automáticamente el avance. Activación M136 se activa al inicio de la frase. M136 se cancela programando M137. HEIDENHAIN iTNC 530...

  • Página 216: Velocidad De Avance En Los Arcos De Círculo

    Velocidad de avance en los arcos de círculo: M109/M110/M111 Comportamiento standard El TNC relaciona la velocidad de avance programada respecto a la trayectoria del centro de la herramienta, Comportamiento en arcos de círculo con M109 El TNC mantiene constante el avance de la cuchilla de la hta. en los mecanizados interiores y exteriores de los arcos de círculo.
  • Página 217 Ciclo G80 Plano de mecanizado „ M114 „ M128 „ M138 „ M144 „ Función PLANE (sólo diálogo en texto claro) „ FUNCTION TCPM (sólo diálogo en texto claro) „ WRITE TO KINEMATIC (sólo diálogo en texto claro) HEIDENHAIN iTNC 530...

  • Página 218: Superposición De Posicionamientos Del Volante Durante La Ejecución De Un Programa: M118

    Superposición de posicionamientos del volante durante la ejecución de un programa: M118 Comportamiento standard El TNC desplaza la herramienta en los modos de funcionamiento de ejecución del pgm tal y como se determina en el pgm de mecanizado. Comportamiento con M118 Con M118 se pueden realizar correcciones manualmente con el volante durante la ejecución del programa.

  • Página 219: Retirada Del Contorno En Dirección Al Eje De La Herramienta: M140

    Con la función FN18: SYSREAD ID230 NR6 se puede calcular la distancia desde la posición actual hasta el límite de desplazamiento según el eje positivo de la herramienta. Con M140 MB MAX se puede retirar sólo en dirección positiva. HEIDENHAIN iTNC 530...

  • Página 220: Suprimir La Supervisión Del Palpador: M141

    Suprimir la supervisión del palpador: M141 Comportamiento standard Cuando el palpador está desviado, al querer desplazar un eje de la máquina el TNC emite un aviso de error. Comportamiento con M141 El TNC también desplaza los ejes de la máquina cuando el palpador está...

  • Página 221: Borrar Las Informaciones Modales Del Programa

    El TNC borra un giro básico programado en el programa NC. La función M143 no se admite en el proceso hasta una frase. Activación M143 sólo actúa en la frase en la que se programa. M143 actúa al principio de la frase. HEIDENHAIN iTNC 530...

  • Página 222: Con Stop Nc Levantar Automáticamente La Herramienta Del Contorno

    Con Stop NC levantar automáticamente la herramienta del contorno Comportamiento standard Con un Stop NC el TNC detiene todos los movimientos de desplazamiento. La herramienta permanece en el punto de interrupción. Comportamiento con M148 La función M148 debe ser habilitada por el fabricante de la máquina.

  • Página 223: Suprimir El Aviso De Final De Carrera: M150

    M150 se pueda variar considerablemente! M150 actúa también sobre límites de software definidos mediante la función MOD. Activación M150 sólo actúa en la frase de programa, en la que M150 está programado. M150 actúa al principio de la frase. HEIDENHAIN iTNC 530...

  • Página 224: Funciones Auxiliares Para Ejes Giratorios

    7.5 Funciones auxiliares para ejes giratorios Avance en mm/min en los ejes giratorios A, B, C: M116 (opción de software 1) Comportamiento standard El TNC interpreta el avance programado en los ejes giratorios en grados/min. El avance de la trayectoria depende por lo tanto de la distancia entre el punto central de la herramienta y el centro del eje giratorio.

  • Página 225: Desplazamiento Por El Camino Más Corto En Ejes Giratorios: M126

    360°, por el camino más corto. Ejemplos: Posición real Posición absol. Recorrido 350° 10° +20° 10° 340° –30° Activación M126 actúa al principio de la frase. M126 se anula con M127; al final del programa deja de actuar M126. HEIDENHAIN iTNC 530...

  • Página 226: Redondear La Visualización Del Eje Giratorio A Un Valor Por Debajo De 360°: M94

    Redondear la visualización del eje giratorio a un valor por debajo de 360°: M94 Comportamiento standard El TNC desplaza la herramienta desde el valor angular actual al valor angular programado. Ejemplo: Valor actual del ángulo: 538° Valor programado del ángulo: 180°...

  • Página 227: Corrección Automática De La Geometría De La Máquina Al Trabajar Con Ejes Basculantes: M114

    Cuando está activada M114, el TNC tiene automáticamente en cuenta la nueva posición del eje basculante. Para poder modificar la posición del eje basculante manualmente durante la ejecución del programa, se emplea M118 junto con M128. HEIDENHAIN iTNC 530...
  • Página 228 Activación M114 actúa al principio de la frase, M115 al final de la frase. M114 no actúa cuando está activada una corrección de radio de la hta. M114 se anula con M115. M114 también deja de actuar al final del programa.
  • Página 229 Ejecución del pgm, el TNC también cancela M128. Ejemplo de frases NC Realizar movimientos de compensación del radio con un avance de 1000 mm/min: N50 G01 G41 X+0 Y+38.5 IB-15 F125 M128 F1000 * HEIDENHAIN iTNC 530...

  • Página 230: Parada Exacta En Esquinas No Tangentes: M134

    Parada exacta en esquinas no tangentes: M134 Comportamiento standard En los posicionamientos con ejes basculantes el TNC desplaza la herramienta, de tal forma que en las transiciones no tangentes del contorno se añade un elemento de transición. La transición del contorno depende de la aceleración, el tirón y la tolerancia de la desviación del contorno determinada.

  • Página 231: Compensación De La Cinemática De La Máquina En Posiciones Real/Nominal Al Final De La Frase: M144 (Opción De Software 2)

    M144 se anula programando M145. El constructor de la máquina determina la geometría de la máquina en los parámetros MP7502 y siguientes. Asimismo también determina el funcionamiento en los modos automáticos y manuales. Rogamos consulten el manual de su máquina. HEIDENHAIN iTNC 530...

  • Página 232: Funciones Auxiliares Para Máquina Laser

    7.6 Funciones auxiliares para máquina laser Principio Para controlar la potencia del laser, el TNC emite valores de tensión a través de la salida analógica S. Con las funciones M200 a M204 se puede modificar la potencia del laser durante la ejecución del pgm. Introducción de funciones auxiliares para máquinas laser Cuando se introduce una función M en una frase de posicionamiento para una máquina laser, el diálogo pregunta por los parámetros...

  • Página 233: Tensión En Función De La Velocidad: M202

    El TNC emite una tensión programada como pulso con una duración TIME programada. Margen de introducción Tensión V: 0 a 9.999 voltios Tiempo TIME: 0 a 1.999 segundos Activación M204 actúa hasta que se emite una nueva tensión mediante M200, M201, M202, M203 o M204. HEIDENHAIN iTNC 530...

  • Página 235: Programación: Ciclos

    Programación: Ciclos HEIDENHAIN iTNC 530...

  • Página 236: Trabajar Con Ciclos

    Bajo ciertas condiciones, se utilizan también parámetros de asignación Q en ciclos específicos de la máquina, los cuales HEIDENHAIN ya ha utilizado en ciclos estándar. Para evitar problemas en cuanto a la sobreescritura de parámetros Q en la utilización simultánea de ciclos...

  • Página 237: Definir El Ciclo Mediante Softkeys

    Ejemplo de frase NC N10 G200 TALADRADO Q200=2 ;DIST.-SEGURIDAD Q201=3 ;PROFUNDIDAD Q206=150 ;AVANCE AL PROFUNDIZAR Q202=5 ;PROFUNDIDAD DE PASO Q210=0 ;TIEMPO DE ESPERA ARRIBA Q203=+0 ;COORDENADA SUPERFICIE Q204=50 ;2A. DIST.DE SEGURIDAD Q211=0.25 ;TIEMPO DE ESPERA ABAJO HEIDENHAIN iTNC 530...
  • Página 238 Pulsar la Grupo de ciclos softkey Ciclos para el taladrado profundo, escariado, mandrinado, rebaje inverso, roscado con macho, corte de rosca y fresado de rosca Ciclos para el fresado de cajeras, islas y ranuras Ciclos para el trazado de figuras de puntos, p.ej. círculo de taladros o línea de taladros Ciclos SL (Subcontur List) con los que se mecanizan contornos paralelos al contorno, que se componen de...

  • Página 239: Llamada Al Ciclo

    END Llamada al ciclo con G79 PAT (CYCL CALL PAT) La función G79 PAT llama al último ciclo de mecanizado definido en todas las posiciones contenidas en una tabla de puntos(véase “Tablas de puntos” en pág.242). HEIDENHAIN iTNC 530...

  • Página 240: Llamada Al Ciclo Con G79:G01 (Cycl Call Pos)

    Llamada al ciclo con G79:G01 (CYCL CALL POS) La función G79:G01 llama una vez al último ciclo de mecanizado definido. El punto de arranque del ciclo está en la posición que se ha definido en la frase G79:G01. El TNC desplaza con lógica de posicionamiento la posición introducida en la frase CYCL CALL POS: „...

  • Página 241: Trabajar Con Ejes Auxiliares U/V/W

    G254 (RANURA CIRCULAR), el TNC ejecuta el ciclo en los ejes, que se hayan programado en la última frase de posicionamiento antes de la llamada al ciclo. Con el eje de herramienta Z activo se admiten las siguientes combinaciones: „ „ „ „ HEIDENHAIN iTNC 530...

  • Página 242: Tablas De Puntos

    8.2 Tablas de puntos Aplicación Cuando se quiere ejecutar un ciclo, o bien varios ciclos sucesivamente, sobre una figura de puntos irregular, entonces se elaboran tablas de puntos. Cuando se utilizan ciclos de taladrado, las coordenadas del plano de mecanizado en la tabla de puntos corresponden a las coordenadas del punto central del taladro.

  • Página 243: Omitir Los Puntos Individuales Para El Mecanizado

    Llamada a la función para seleccionar la tabla de puntos: Pulsar la tecla PGM CALL Pulsar la softkey TABLA PUNTOS Introducir el nombre de la tabla de puntos, confirmar con END. Ejemplo de frase NC N72 %:PAT: "NOMBRE"* HEIDENHAIN iTNC 530...

  • Página 244: Llamada A Un Ciclo Mediante Tablas De Puntos

    Llamada a un ciclo mediante tablas de puntos El TNC ejecuta con G79 PAT la tabla de puntos definida por última vez (incluso si se ha definido en un programa imbricado con %). En la llamada al ciclo, el TNC emplea la coordenada en el eje de la hta.
  • Página 245 Cuando se quieren utilizar en las tablas de puntos coordenadas definidas en el eje de la hta. como coordenadas del punto inicial, se define la coordenada de la superficie de la pieza (Q203) con 0. HEIDENHAIN iTNC 530...

  • Página 246: Ciclos Para Taladrado, Roscado Y Fresado De Rosca

    8.3 Ciclos para taladrado, roscado y fresado de rosca Resumen El TNC dispone de un total de 16 ciclos para diferentes taladrados: Pulsar la Ciclo softkey G240 CENTRAJE Con posicionamiento previo automático, 2ª distancia de seguridad, introducción opcional del diámetro/ profundidad de centraje G200 TALADRADO Con posicionamiento previo automático, 2ª...
  • Página 247 Ciclo para taladrar la pieza y a continuación fresar una rosca con una herramienta G265 FRESADO DE TALADRO DE ROSCA HELICOIDAL Ciclo para fresar una rosca en la pieza G267 FRESADO DE ROSCA EXTERNA Ciclo para el fresado de una rosca exterior con chaflán de avellanado HEIDENHAIN iTNC 530...
  • Página 248 CENTRAJE (ciclo 240) El TNC posiciona la hta. en el eje de la misma en marcha rápida FMAX a la distancia de seguridad sobre la superficie de la pieza 2 La herramienta centra con el avance F programado hasta el diámetro de centraje introducido, o bien hasta la profundidad de centraje introducida 3 En caso de estar definido, la herramienta se espera en la base de...
  • Página 249 (valor absoluto): Coordenadas de la superficie de la pieza 2ª distancia de seguridad Q204 (valor incremental): Coordenada del eje de la hta. en la cual no se puede producir ninguna colisión entre la hta. y la pieza (medio de sujeción) HEIDENHAIN iTNC 530...
  • Página 250 TALADRAR (ciclo G200) El TNC posiciona la hta. en el eje de la misma en marcha rápida a la distancia de seguridad sobre la superficie de la pieza Q206 La hta. taladra con el avance F programado hasta la primera profundidad de paso El TNC retira la herramienta con marcha rápida a la distancia de seguridad, espera allí...
  • Página 251 Coordenada del eje de la hta. en la cual no se puede producir ninguna colisión entre la hta. y la pieza (medio de sujeción) Tiempo de espera abajo Q211: Tiempo en segundos que espera la hta. en la base del taladro HEIDENHAIN iTNC 530...

  • Página 252: Escariado (Ciclo G201)

    ESCARIADO (ciclo G201) El TNC posiciona la hta. en el eje de la misma en marcha rápida a la distancia de seguridad dada sobre la superficie de la pieza Q206 2 La herramienta penetra con el avance F introducido hasta la profundidad programada 3 Si se ha programado, la hta.
  • Página 253 (valor absoluto): Coordenadas de la superficie de la N140 G00 Z+100 M2 pieza 2ª distancia de seguridad Q204 (valor incremental): Coordenada del eje de la hta. en la cual no se puede producir ninguna colisión entre la hta. y la pieza (medio de sujeción) HEIDENHAIN iTNC 530...

  • Página 254: Mandrinado (Ciclo G202)

    MANDRINADO (ciclo G202) El fabricante de la máquina prepara la máquina y el TNC para poder emplear el ciclo G202. Q206 El TNC posiciona la hta. en el eje de la misma en marcha rápida a la distancia de seguridad sobre la superficie de la pieza 2 La hta.
  • Página 255 El TNC determina en el libre desplazamiento un giro del sistema de coordenadas automáticamente. Angulo para orientación del cabezal Q336 (valor absoluto): Angulo sobre el cual el TNC posiciona la hta. antes de retirarla HEIDENHAIN iTNC 530...

  • Página 256: Taladro Universal (Ciclo G203)

    TALADRO UNIVERSAL (ciclo G203) El TNC posiciona la hta. en el eje de la misma en marcha rápida a la distancia de seguridad dada sobre la superficie de la pieza La hta. taladra con el avance F introducido hasta la primera Q206 Q208 profundidad de paso...
  • Página 257 Cuando se introduce Q208=0 el TNC retira la hta. con el avance Q206 Retroceso para la rotura de viruta Q256 (valor incremental): Valor según el cual el TNC retira la hta. para la rotura de viruta HEIDENHAIN iTNC 530...

  • Página 258: Rebaje Inverso (Ciclo G204)

    REBAJE INVERSO (ciclo G204) El constructor de la máquina prepara la máquina y el TNC. El ciclo sólo trabaja con herramientas de corte inverso . Con este ciclo se realizan profundizaciones que se encuentran en la parte inferior de la pieza. El TNC posiciona la hta.
  • Página 259 HEIDENHAIN iTNC 530...
  • Página 260 ¡Peligro de colisión! Deberá comprobarse donde se encuentra el extremo de la hta. cuando se programa una orientación del cabezal al ángulo programado en Q336 (p.ej. en el modo de funcionamiento Posicionamiento manual). Elegir el ángulo para que el extremo de la herramienta esté paralelo al eje de coordenadas.

  • Página 261: Taladrado Profundo Universal (Ciclo G205)

    Deberá tenerse en cuenta que, con profundidad introducida positiva, el TNC invierta el calculo de la posición previa. ¡La herramienta se desplaza en el eje de la herramienta a la distancia de seguridad con marcha rápida bajo la superfice de la pieza! HEIDENHAIN iTNC 530...
  • Página 262 Distancia de seguridad Q200 (valor incremental): Distancia entre el extremo de la hta. y la superficie de la pieza Profundidad Q201 (valor incremental): Distancia entre la superficie de la pieza y la base del taladro (extremo del cono del taladro) Avance al profundizar Q206: Velocidad de desplazamiento de la hta.
  • Página 263 Si se ha introducido mediante Q379 un punto de partida profundizado, el TNC modifica entonces unicamente el punto de partida del movimiento de profundización. El TNC no modifica el movimiento de retirada sino que éste toma como referencia la coordenada de la superficie de la pieza. HEIDENHAIN iTNC 530...

  • Página 264: Fresado De Taladro (Ciclo G208)

    FRESADO DE TALADRO (ciclo G208) 1 El TNC posiciona la hta. en el eje de la misma en marcha rápida FMAX a la distancia de seguridad programada sobre la superficie de la pieza y alcanza el diámetro programado según un círculo de redondeo (en caso de que exista espacio) 2 La hta.
  • Página 265 De esta forma se Q206=150 ;AVANCE AL PROFUNDIZAR pueden fresar taladros, cuyo diámetro sea mayor al Q334=1.5 ;PROFUNDIDAD DE PASO doble del diámetro de la hta. Q203=+100 ;COORDENADA SUPERFICIE Q204=50 ;2A. DIST.DE SEGURIDAD Q335=25 ;DIÁMETRO NOMINAL Q342=0 ;DIÁMETRO PRETALADRADO HEIDENHAIN iTNC 530...

  • Página 266: Roscado Nuevo Con Macho (Ciclo G206)

    ROSCADO NUEVO con macho (ciclo G206) El TNC posiciona la hta. en el eje de la misma en marcha rápida a la distancia de seguridad dada sobre la superficie de la pieza 2 La herramienta se desplaza hasta la profundidad del taladro en una sola pasada 3 Después se invierte la dirección de giro del cabezal y la hta.
  • Página 267 Retirar la hta. durante la interrupción del programa Q204=50 ;2A. DIST.DE SEGURIDAD Si se pulsa la tecla de parada externa STOP durante el roscado, el TNC visualiza una softkey, con la que es posible retirar libremente la herramienta. HEIDENHAIN iTNC 530...

  • Página 268: Roscado Rigido Nuevo (Ciclo G207)

    ROSCADO RIGIDO NUEVO (ciclo G207) El constructor de la máquina prepara la máquina y el TNC. El TNC realiza el roscado en varios pasos sin compensación de la longitud. El TNC posiciona la hta. en el eje de la misma en marcha rápida a la distancia de seguridad dada sobre la superficie de la pieza 2 La herramienta se desplaza hasta la profundidad del taladro en una sola pasada...
  • Página 269 DESPLAZAR MANUALMENTE Si se pulsa Q239=+1 ;PASO DE ROSCADO RETIRAR HERRAMIENTA MANUALMENTE, se retira la hta. de forma controlada. Para ello se activa el pulsador de dirección positiva del eje Q203=+25 ;COORDENADA SUPERFICIE de la herramienta activado. Q204=50 ;2A. DIST.DE SEGURIDAD HEIDENHAIN iTNC 530...

  • Página 270: Roscado Con Arranque De Viruta (Ciclo G209)

    ROSCADO CON ARRANQUE DE VIRUTA (ciclo G209) El constructor de la máquina prepara la máquina y el TNC. El TNC mecaniza el roscado en varias aproximaciones a la profundidad programada. Mediante un parámetro se determina si la herramienta se retira por completo del taladro o no para la rotua de la viruta. 1 El TNC posiciona la hta.
  • Página 271 Si durante el roscado se acciona el pulsador externo de parada, el TNC visualiza la softkey DESPLAZAR MANUALMENTE Si se pulsa RETIRAR HERRAMIENTA MANUALMENTE, se retira la hta. de forma controlada. Para ello se activa el pulsador de dirección positiva del eje de la herramienta activado. HEIDENHAIN iTNC 530...

  • Página 272: Nociones Básicas Sobre El Fresado De Rosca

    Nociones básicas sobre el fresado de rosca Condiciones „ La máquina debería estar equipada con un refrigerante interno del cabezal (refrigerante mínimo 30 bar, presión mín. 6 bar) „ Como, en el fresado de roscas, normalmente se producen daños en el perfil de roscado, se precisan generalmente correcciones específicas de la hta., que se obtienen del catálogo de la herramienta o que puede consultar al fabricante de herramientas.
  • Página 273 El sentido de giro del roscado se modifica si se ejecuta un ciclo de fresado de rosca junto con el ciclo 8 ESPEJO en sólo un eje. HEIDENHAIN iTNC 530...

  • Página 274: Fresado De Rosca (Ciclo G262)

    FRESADO DE ROSCA (ciclo G262) El TNC posiciona la hta. en el eje de la misma en marcha rápida a la distancia de seguridad dada sobre la superficie de la pieza 2 La hta. se desplaza con el avance programado en el posicionamiento previo sobre el plano de partida.
  • Página 275 ;AVANCE DE (medio de sujeción) PREPOSICIONAMIENTO Avance de fresado Q207: Velocidad de Q351=+1 ;TIPO DE FRESADO desplazamiento de la hta. en el fresado en mm/min Q200=2 ;DIST.-SEGURIDAD Q203=+30 ;COORDENADA SUPERFICIE Q204=50 ;2A. DIST.DE SEGURIDAD Q207=500 ;AVANCE DE FRESADO HEIDENHAIN iTNC 530...

  • Página 276: Fresado De Rosca Avellanada (Ciclo G263)

    FRESADO DE ROSCA AVELLANADA (ciclo G263) El TNC posiciona la hta. en el eje de la misma en marcha rápida a la distancia de seguridad dada sobre la superficie de la pieza Avellanado 2 La hta. se desplaza con avance de posicionamiento previo a la profundidad de introducción menos la distancia de seguridad y a continuación con avance de introducción a la profundidad de introducción programada...
  • Página 277 Deberá tenerse en cuenta que, con profundidad introducida positiva, el TNC invierta el calculo de la posición previa. ¡La herramienta se desplaza en el eje de la herramienta a la distancia de seguridad con marcha rápida bajo la superfice de la pieza! HEIDENHAIN iTNC 530...
  • Página 278 Diámetro nominal Q335: Diámetro nominal de rosca Paso de rosca Q239:Paso de la rosca. El signo determina si el roscado es a derechas o a izquierdas: += roscado a derechas - = roscado a izquierdas Profundidad de roscado Q201 (valor incremental): Distancia de la superficie de la pieza a la base del roscado Profundidad de introducción Q356 (valor...

  • Página 279: Fresado De Taladro De Rosca (Ciclo G264)

    7 El TNC posiciona la hta. sin corrección fuera del centro mediante un semicírculo a la desviación frontal y realiza un movimiento circular con el avance de introducción 8 Después el TNC desplaza la herramienta de nuevo realizando un semicírculo al centro del taladrado HEIDENHAIN iTNC 530...
  • Página 280 Fresado de rosca 9 La hta. se desplaza con el avance programado para el posicionamiento previo a la superficie inicial de la rosca, que se obtiene del signo del paso de roscado y del tipo de fresado 10 A continuación la hta. se desplaza tangencialmente en un movimiento helicoidal al diámetro nominal de la rosca y fresa la rosca con movimiento helicoidal de 360°...
  • Página 281 Distancia entre la superficie de la pieza y el extremo de la herramienta en la profundización frontal Desvío en la profundización frontal Q359 (valor incremental): Distancia a la que el TNC desplaza el centro de la herramienta desde el centro del taladro HEIDENHAIN iTNC 530...
  • Página 282 Ejemplo: Frases NC Distancia de seguridad Q200 (valor incremental): Distancia entre el extremo de la hta. y la superficie de N250 G264 FRESADO DE ROSCADO la pieza Q335=10 ;DIÁMETRO NOMINAL Coordenadas de la superficie de la pieza Q203 (valor absoluto): Coordenadas de la superficie de la Q239=+1.5 ;PASO DE ROSCA pieza Q201=-16...

  • Página 283: Fresado De Rosca Helicoidal En Taladro

    El tipo de fresado (sincronizado/a contramarcha) depende de si la rosca es a izquierdas o derechas y del sentido de giro de la herramienta, ya que sólo es posible la dirección de mecanizado entrando desde la superficie de la pieza. HEIDENHAIN iTNC 530...
  • Página 284 Con el parámetro de máquina 7441 Bit 2 se ajusta, si el TNC si (Bit 2 = 1) debe emitir una aviso de error cuando se introduzca una profundidad positiva o no (Bit 2 = 0). ¡Atención: Peligro de colisión! Deberá...
  • Página 285 Proceso de rebaje Q360: Ejecución del chaflán 0 = antes del mecanizado de rosca 1 = después el mecanizado de rosca Distancia de seguridad Q200 (valor incremental): Distancia entre el extremo de la hta. y la superficie de la pieza HEIDENHAIN iTNC 530...
  • Página 286 Ejemplo: Frases NC Coordenadas de la superficie de la pieza Q203 (valor absoluto): Coordenadas de la superficie de la N250 G265 FRESADO DE ROSCA HELIC.EN TALADRO pieza Q335=10 ;DIÁMETRO NOMINAL 2ª distancia de seguridad Q204 (valor incremental): Coordenada del eje de la hta. en la cual no se puede Q239=+1.5 ;PASO DE ROSCA producir ninguna colisión entre la hta.

  • Página 287: Fresado De Rosca Exterior (Ciclo G267)

    Dependiendo del parámetro para el nº de roscas la hta. fresa la rosca en un movimiento helicoidal, en varios o en uno contínuo 10 A continuación la herramienta sale tangencialmente desde el contorno hasta el punto de partida del plano de mecanizado HEIDENHAIN iTNC 530...
  • Página 288 11 Al final del ciclo el TNC desplaza la hta. en marcha rápida a la distancia de seguridad o - si se ha programado - a la 2ª distancia de seguridad Antes de la programación deberá tenerse en cuenta Programar la frase de posicionamiento sobre el punto de partida (centro de la isla) en el plano de mecanizado con corrección de radio G40.
  • Página 289 Avance de preposicionamiento Q253: Velocidad de desplazamiento de la hta. al profundizar en la pieza o bien al salir de la pieza en mm/min Forma de fresado Q351: Forma de fresado con M03 +1 = Fresado sincronizado –1 = Fresado a contramarcha HEIDENHAIN iTNC 530...
  • Página 290 Ejemplo: Frases NC Distancia de seguridad Q200 (valor incremental): Distancia entre el extremo de la hta. y la superficie de N250 G267 FRESADO DE ROSCA EXTERIOR la pieza Q335=10 ;DIÁMETRO NOMINAL Profundidad de fresado frontal Q358 (valor incremental): Distancia entre la superficie de la pieza Q239=+1.5 ;PASO DE ROSCA y el extremo de la herramienta en la profundización...

  • Página 291: Ejemplo: Ciclos De Taladrado

    Retirar la herramienta N60 G200 TALADRADO Definición del ciclo Q200=2 ;DIST.-SEGURIDAD Q201=-15 ;PROFUNDIDAD Q206=250 ;PROFUNDIDAD DE PASO F Q202=5 ;PROFUNDIDAD DE PASO Q210=0 ;TPO. ESPERA ENCIMA Q203=-10 ;COORDENADAS SUPERFICIE Q204=20 ;2ª DISTANCIA DE SEGUR. Q211=0,2 ;TIEMPO DE ESPERA ABAJO HEIDENHAIN iTNC 530...
  • Página 292 Llegada al primer taladro, conexión del cabezal N70 X+10 Y+10 M3 * Posicionamiento previo en el eje de la hta., llamada al ciclo N80 Z-8 M99 * Llegada al 2º taladro, llamada al ciclo N90 Y+90 M99 * N100 Z+20 * Desplazamiento libre del eje del cabezal N110 X+90 * Llegada al 3º...
  • Página 293 Aproximación a la profundidad inicial N170 G91 X+2 * Herramienta de nuevo al centro del taladro N180 G79 * Llamada al ciclo 18 N190 G90 Z+5 * Retirada Final del subprograma 1 N200 G98 L0 * N999999 %C18 G71 * HEIDENHAIN iTNC 530...

  • Página 294: Ejemplo: Ciclos De Taladrado Según Una Tabla De Puntos

    Ejemplo: Ciclos de taladrado según una tabla de puntos Las coordenadas de taladro están memorizadas en la tabla de puntos TAB1.PNT y son llamadas por el TNC con G79 PAT. Los radios de herramienta se seleccionan de forma que se puedan visualizar todos los pasos de trabajo en el gráfico de test.
  • Página 295 Llamada al ciclo junto con la tabla de puntos cero TAB1.PNT. N200 G79 “PAT“ F5000 M3 * Desplazar libremente la herramienta, final del programa N210 G00 G40 Z+100 M2* N99999 %1 G71 * Tabla de puntos TAB1.PNT TAB1. PNT NR X [FIN] HEIDENHAIN iTNC 530...

  • Página 296: Ciclos Para El Fresado De Cajeras, Islas Y Ranuras

    8.4 Ciclos para el fresado de cajeras, islas y ranuras Resumen Pulsar la Ciclo softkey G251 CAJERA RECTANGULAR Ciclo de debaste/acabado con selección del tipo del mecanizado y profundización en forma de hélice G252 CAJERA CIRCULAR Ciclo de debaste/acabado con selección del tipo del mecanizado y profundización en forma de hélice G253 FRESADO DE RANURA Ciclo de debaste/acabado con selección del tipo del...

  • Página 297: Cajera Rectangular (Ciclo G251)

    Este proceso se repite, hasta que se alcanza la profundidad de la cajera programada HEIDENHAIN iTNC 530...
  • Página 298 Acabado Tan pronto como se definen las sobremedidas de acabado, el TNC realiza a continuación el acabado de las paredes de la cajera, en el caso de que se introduzcan varias aproximaciones. La aproximación a la pared de la cajera se realizará en este caso de forma tangencial 6 A continuación el TNC realiza el acabado de la base de la cajera desde dentro hacia fuera.
  • Página 299 4: Posición de la herramienta = Esquina superior izquierda Avance de fresado Q207: Velocidad de desplazamiento de la hta. en el fresado en mm/min Tipo de fresado Q351: Forma de fresado con M03: +1 = Fresado sincronizado –1 = Fresado a contramarcha HEIDENHAIN iTNC 530...
  • Página 300 Profundidad Q201 (valor incremental): Distancia entre la superficie de la pieza y la base de la cajera Profundidad de paso Q202 (valor incremental): Medida, según la cual la hta. penetra cada vez en la pieza; introducir un valor mayor que 0 Sobremedida de acabado en profundidad Q369 (valor incremental): Sobremedida de acabado para la profundidad.
  • Página 301 Q203=+0 ;COORDENADA SUPERFICIE Q204=50 ;2A. DIST.DE SEGURIDAD Q370=1 ;SOLAPAMIENTO DE LA TRAYECTORIA Q366=1 ;PROFUNDIZAR Q385=500 ;AVANCE DE ACABADO N20 G79:G01 X+50 Y+50 Z+0 F15000 M3 HEIDENHAIN iTNC 530...

  • Página 302: Cajera Circular (Ciclo G252)

    CAJERA CIRCULAR (ciclo G252) Con el ciclo 252 Cajera circular es posible mecanizar completamente una cajera circular. Dependiendo de los parámetros del ciclo están disponibles las siguientes alternativas de mecanizado: „ Mecanizado completo: Desbaste, Acabado en profundidad, Acabado lateral „ Sólo Desbaste „...
  • Página 303 Deberá tenerse en cuenta que, con profundidad introducida positiva, el TNC invierta el calculo de la posición previa. ¡La herramienta se desplaza en el eje de la herramienta a la distancia de seguridad con marcha rápida bajo la superfice de la pieza! HEIDENHAIN iTNC 530...
  • Página 304 Tipo de mecanizado (0/1/2) Q215: Determinar el tipo de mecanizado: 0: Desbaste y acabado 1: Sólo desbaste 2: Sólo acabado La cara y la profundidad de acabado sólo se llevan a cabo, si se define la sobremedida del acabado correspondiente (Q368, Q369) Diámetro del círculo Q223: Diámetro de la cajera que se acaba de mecanizar Sobremedida del acabado lateral Q368 (valor...
  • Página 305 ;SOBREMEDIDA EN PROFUNDIDAD Q206=150 ;AVANCE AL PROFUNDIZAR Q338=5 ;PASO PARA ACABADO Q200=2 ;DIST.-SEGURIDAD Q203=+0 ;COORDENADA SUPERFICIE Q204=50 ;2A. DIST.DE SEGURIDAD Q370=1 ;SOLAPAMIENTO DE LA TRAYECTORIA Q366=1 ;PROFUNDIZAR Q385=500 ;AVANCE DE ACABADO N20 G79:G01 X+50 Y+50 Z+0 F15000 M3 HEIDENHAIN iTNC 530...

  • Página 306: Fresado De Ranuras (Ciclo 253)

    FRESADO DE RANURAS (ciclo 253) Con el ciclo 253 Cajera rectangular es posible mecanizar completamente una ranura. Dependiendo de los parámetros del ciclo están disponibles las siguientes alternativas de mecanizado: „ Mecanizado completo: Desbaste, Acabado en profundidad, Acabado lateral „ Sólo Desbaste „...
  • Página 307 Deberá tenerse en cuenta que, con profundidad introducida positiva, el TNC invierta el calculo de la posición previa. ¡La herramienta se desplaza en el eje de la herramienta a la distancia de seguridad con marcha rápida bajo la superfice de la pieza! HEIDENHAIN iTNC 530...
  • Página 308 Tipo de mecanizado (0/1/2) Q215: Determinar el tipo de mecanizado: 0: Desbaste y acabado 1: Sólo desbaste 2: Sólo acabado La cara y la profundidad de acabado sólo se llevan a cabo, si se define la sobremedida del acabado correspondiente (Q368, Q369) Longitud de la ranura Q218 (valor paralelo al eje principal del plano de mecanizado): Introducir el lado más largo de la ranura...
  • Página 309 Paso de acabado Q338 (v. incremental): Medida, según la cual se desplaza la hta. en el eje de la misma para el acabado. Q338=0: Acabado en un solo paso HEIDENHAIN iTNC 530...
  • Página 310 Distancia de seguridad Q200 (valor incremental): Distancia entre la superficie frontal de la hta. y la superficie de la pieza Coordenada de la superficie de la pieza Q203 (valor absoluto): Coordenada absoluta de la superfice de la pieza 2ª distancia de seguridad Q204 (valor incremental): Coordenada del eje de la hta.

  • Página 311: Ranura Circular (Ciclo 254)

    Q366 2 El TNC desbasta la ranura desde dentro hacia fuera consideranado la sobremedida de acabado (parámetros Q368 y Q369) 3 Este proceso se repite, hasta que se alcanza la profundidad de la ranura programada HEIDENHAIN iTNC 530...
  • Página 312 Acabado Tan pronto como se definen las sobremedidas de acabado, el TNC realiza a continuación el acabado de las paredes de la ranura, en el caso de que se introduzcan varias aproximaciones. La aproximación a las paredes de la ranura se realizará en este caso de forma tangencial 5 A continuación el TNC realiza el acabado de la base de la ranura desde dentro hacia fuera.
  • Página 313 Sólo tiene efecto si Q367 = 0 Angulo inicial Q376 (valor absoluto): Introducir el angulo del punto inicial en coordenadas polares Angulo de abertura de la ranura Q248 (valor incremental): Introducir el ángulo de abertura de la ranura HEIDENHAIN iTNC 530...
  • Página 314 Paso angular Q378 (valor absoluto): Angulo sobre el que gira toda la ranura. El centro del giro está situado en el centro del círculo teórico Número de mecanizados Q377: Número de mecanizados sobre el círculo teórico Avance de fresado Q207: Velocidad de desplazamiento de la hta.
  • Página 315 ;PROFUNDIDAD DE PASO Q369=0.1 ;SOBREMEDIDA EN PROFUNDIDAD Q206=150 ;AVANCE AL PROFUNDIZAR Q338=5 ;PASO PARA ACABADO Q200=2 ;DIST.-SEGURIDAD Q203=+0 ;COORDENADA SUPERFICIE Q204=50 ;2A. DIST.DE SEGURIDAD Q366=1 ;PROFUNDIZAR Q385=500 ;AVANCE DE ACABADO N20 G79:G01 X+50 Y+50 Z+0 F15000 M3 HEIDENHAIN iTNC 530...

  • Página 316: Acabado De Cajera (Ciclo G212)

    ACABADO DE CAJERA (ciclo G212) 1 El TNC desplaza automáticamente la hta. en el eje de la misma a la distancia de seguridad, o, si se ha programado, a la 2ª distancia de seguridad y a continuación al centro de la cajera 2 Desde el centro de la cajera la hta.
  • Página 317 Si no se indica nada, el TNC programa el radio de la esquina igual al radio de la hta. Sobremedida 1er eje Q221 (valor incremental): Sobremedida en el eje principal del plano de mecanizado, referido a la longitud de la cajera HEIDENHAIN iTNC 530...

  • Página 318: Acabado De Islas (Ciclo G213)

    ACABADO DE ISLAS (ciclo G213) 1 El TNC desplaza la hta. en el eje de la misma a la distancia de seguridad, o, si se ha programado a la 2ª distancia de seguridad y a continuación al centro de la isla 2 Desde el centro de la isla, la hta.
  • Página 319 Radio de la esquina Q220: Radio de la esquina de la isla Sobremedida 1er eje Q221 (valor incremental): Sobremedida en el eje principal del plano de mecanizado, referido a la longitud de la isla HEIDENHAIN iTNC 530...

  • Página 320: Acabado De Cajera Circular (Ciclo G214)

    ACABADO DE CAJERA CIRCULAR (ciclo G214) 1 El TNC desplaza automáticamente la hta. en el eje de la misma a la distancia de seguridad, o, si se ha programado, a la 2ª distancia de seguridad y a continuación al centro de la cajera 2 Desde el centro de la cajera la hta.
  • Página 321 Diámetro de la pieza terminada Q223: Diámetro de la cajera acabada; introducir el diámetro de la pieza acabada mayor al del bloque de la pieza y mayor al diámetro de la herramienta. HEIDENHAIN iTNC 530...

  • Página 322: Acabado De Islas Circulares (Ciclo G215)

    ACABADO DE ISLAS CIRCULARES (ciclo G215) 1 El TNC desplaza automáticamente la hta. en el eje de la misma a la distancia de seguridad, o, si se ha programado, a la 2ª distancia de seguridad y a continuación al centro de la isla 2 Desde el centro de la isla, la hta.
  • Página 323 Diámetro de la pieza acabada Q223: Diámetro de la isla acabada; introducir un diámetro de la pieza acabada menor al del bloque de la pieza. HEIDENHAIN iTNC 530...

  • Página 324: Ranura (Taladro Coliso) Con Profundización Pendular(Ciclo G210)

    RANURA (taladro coliso) con profundización pendular(ciclo G210) Desbaste 1 El TNC posiciona la hta. en marcha rápida en el eje de la misma a la 2ª distancia de seguridad y a continuación al centro del círculo izquierdo; desde allí el TNC posiciona la hta. a la distancia de seguridad sobre la superficie de la pieza 2 La herramienta se desplaza con el avance de fresado sobre la superficie de la pieza;...
  • Página 325 Longitud del lado 2 Q219 (valor paralelo al eje transversal del plano de mecanizado): Introducir la anchura de la ranura, si se introduce la anchura de la ranura igual al diámetro de la hta, el TNC sólo realiza el desbaste (fresado de la ranura) HEIDENHAIN iTNC 530...
  • Página 326 Angulo de giro Q224 (valor absoluto): Angulo, según el cual se gira toda la ranura; el centro de giro está en el centro de la ranura Paso de acabado Q338 (v. incremental): Medida, según la cual se desplaza la hta. en el eje de la misma para el acabado.
  • Página 327 Q248 Q219 misma. Q245 Seleccionar el diámetro de la fresa menor a la mitad de la Q217 longitud de la ranura. De lo contrario el TNC no puede realizar la introducción pendular. Q216 HEIDENHAIN iTNC 530...
  • Página 328 Con el parámetro de máquina 7441 Bit 2 se ajusta, si el TNC si (Bit 2 = 1) debe emitir una aviso de error cuando se introduzca una profundidad positiva o no (Bit 2 = 0). ¡Atención: Peligro de colisión! Deberá...
  • Página 329 Q338=0: Acabado en un solo paso Avance al profundizar Q206: velocidad de desplazamiento de la herramienta al desplazarse en profundidad en mm/min. Sólo tiene efecto en el Acabado, si la aproximación de acabado está introducida HEIDENHAIN iTNC 530...

  • Página 330: Ejemplo: Fresado De Cajera, Isla Y Ranura

    Ejemplo: Fresado de cajera, isla y ranura 90° 45° %C210 G71 * N10 G30 G17 X+0 Y+0 Z-40 * Definición del bloque N20 G31 G90 X+100 Y+100 Z+0 * N30 G99 T1 L+0 R+6 * Definición de la hta. para el desbaste/acabado N40 G99 T2 L+0 R+3 * Definición de la hta.
  • Página 331 Q217=+50 ;CENTRO 2º EJE Q376=+45 ;ÁNGULO INICIAL Q248=90 ;ÁNGULO DE ABERTURA Punto de partida 2ª ranura Q378=180 ;PASO ANGULAR Q377=2 ;NÚMERO DE MECANIZADOS Q207=500 ;AVANCE DE FRESADO Q351=+1 ;TIPO DE FRESADO Q201=-20 ;PROFUNDIDAD Q202=5 ;PROFUNDIDAD DE PASO HEIDENHAIN iTNC 530...
  • Página 332 Q369=0.1 ;SOBREMEDIDA EN PROFUNDIDAD Q206=150 ;AVANCE AL PROFUNDIZAR Q338=5 ;PASO PARA ACABADO Q200=2 ;DIST.-SEGURIDAD Q203=+0 ;COORDENADA SUPERFICIE Q204=50 ;2A. DIST.DE SEGURIDAD Q366=1 ;PROFUNDIZAR Q385=750 ;AVANCE DE ACABADO Llamada al ciclo Ranuras N150 G79:G01 X+50 Y+50 F10000 M03 * Desplazar libremente la herramienta, final del programa N160 G00 Z+250 M02 * N999999 %C210 G71 * 8 Programación: Ciclos...

  • Página 333: Ciclos Para Realizar Figuras De Puntos

    RANURA CIRCULAR (no combinable con el ciclo 220) Ciclo G262 FRESADO DE ROSCA Ciclo G263 FRESADO ROSCA AVELLANADA Ciclo G264 FRESADO DE TALADRO DE ROSCA Ciclo G265 FRESADO DE TALADRO DE ROSCA HELICOIDAL Ciclo G267 FRESADO DE ROSCA EXTERIOR HEIDENHAIN iTNC 530...
  • Página 334 FIGURA DE PUNTOS SOBRE UN CIRCULO (ciclo G220) 1 El TNC posiciona la hta. en marcha rápida desde la posición actual al punto de partida del primer mecanizado. Secuencia: N = Q241 „ 2. Desplazamiento a la 2ª distancia de seguridad (eje del cabezal) Q247 „...
  • Página 335 ¿Tipo de desplazamiento? Recta=0/Círculo=1 Q365: Determinar con qué tipo de trayectoria se debe desplazar la herramienta entre los mecanizados: 0: Desplazar entre los mecanizados según una recta 1: Desplazar entre los mecanizados circularmente según el diámetro de círculo parcial HEIDENHAIN iTNC 530...
  • Página 336 FIGURA DE PUNTOS SOBRE LINEAS (ciclo G221) Antes de la programación deberá tenerse en cuenta El ciclo G221 se activa a partir de su definición DEF, es decir, este ciclo llama automáticamente al último ciclo de mecanizado definido. Cuando se combina el ciclo G221 con uno de los ciclos de mecanizado G200 a G209, G212 a G215 y G262 a G267, se activan la distancia de seguridad, la superficie de la pieza y la 2ª...
  • Página 337 Desplazar hasta la altura de seguridad Q301: Determinar cómo debe ser desplazada la herramienta entre los mecanizados: 0: Desplazar entre los mecanizados hasta la distancia de seguridad 1: Desplazar los puntos de medición a la 2ª distancia de seguridad HEIDENHAIN iTNC 530...

  • Página 338: Ejemplo: Círculos De Taladros

    Ejemplo: Círculos de taladros 30° %BOHRB G71 * N10 G30 G17 X+0 Y+0 Z-40 * Definición del bloque N20 G31 G90 X+100 Y+100 Z+0 * N30 G99 T1 L+0 R+3 * Definición de la herramienta N40 T1 G17 S3500 * Llamada de herramienta N50 G00 G40 G90 Z+250 M03 * Retirar la herramienta...
  • Página 339 Q200=2 ;DIST. DE SEGURIDAD Q203=+0 ;COORDENADAS SUPERFICIE Q204=100 ;2ª DISTANCIA DE SEGUR. Q301=1 ;DESPLAZ. A ALTURA SEG. Q365=1 ;TIPO DE DESPLAZAMIENTO N90 G00 G40 Z+250 M02 * Desplazar libremente la herramienta, final del programa N999999 %BOHRB G71 HEIDENHAIN iTNC 530...

  • Página 340: Nociones Básicas

    8.6 Ciclos SL Nociones básicas Ejemplo: Esquema: Ejecución con ciclos SL Con los ciclos SL se pueden realizar contornos complejos compuestos de hasta 12 subcontornos (cajeras e islas). Los subcontornos se %SL2 G71 * introducen como subprogramas. De la lista de subcontornos (números de subprogramas) que se indican en el ciclo G37 CONTORNO, el TNC calcula el contorno completo.
  • Página 341 G121 a 124. La indicación de cotas para el mecanizado, como la profundidad de fresado, sobremedidas y distancia de seguridad se introducen en el ciclo G120 como DATOS DEL CONTORNO. HEIDENHAIN iTNC 530...

  • Página 342: Resumen De Los Ciclos Sl

    Resumen de los ciclos SL Ciclo Softkey G37 CONTORNO (dato obligatorio) G120 DAT0S DEL CONTORNO (totalmente necesario) G121 PRETALADRADO (se utiliza a elección) G122 DESBASTE (totalmente necesario) G123 ACABADO EN PROF. (se utiliza a elección) G124 ACABADO LATERAL (se utiliza a elección) Otros ciclos: Pulsar la Ciclo...
  • Página 343 Cada número se confirma con la tecla ENT y la introducción finaliza con la tecla END. Ejemplo: Frases NC N120 G37 P01 1 P02 5 P03 7 P04 8 * HEIDENHAIN iTNC 530...

  • Página 344: Contornos Superpuestos

    Contornos superpuestos Las cajeras e islas se pueden superponer a un nuevo contorno. De esta forma una superficie de cajera se puede ampliar mediante una cajera superpuesta o reducir mediante una isla. Subprogramas: Cajeras superpuestas Los siguientes ejemplos de programación son subprogramas de contornos, llamados en un programa principal del ciclo G37 CONTORNO.
  • Página 345 N520 G01 G42 X+10 Y+50 * N530 I+35 J+50 * N540 G02 X+10 Y+50 N550 G98 L0 * Superficie B: N560 G98 L2 * N570 G01 G41 X+90 Y+50 * N580 I+65 J+50 N590 G02 X+90 Y+50 N600 G98 L0 * HEIDENHAIN iTNC 530...
  • Página 346 Superficie de la "intersección" Se mecaniza la parte común de A y B. (Sencillamente las superficies no comunes permanecen sin mecanizar.) „ A y B tienen que ser cajeras. „ A debe comenzar dentro de B. Superficie A: N510 G98 L1 * N520 G01 G42 X+60 Y+50 * N530 I+35 J+50 * N540 G02 X+60 Y+50 *...

  • Página 347: Datos Del Contoro (Ciclo G120)

    Q8=0.5 ;RADIO DE REDONDEO „ en sentido antihorario (Q9 = +1 sentido Q9=+1 ;SENTIDO DE GIRO sincronizado para cajera e isla) En una interrupción del programa se pueden comprobar y si es preciso sobreescribir los parámetros del mecanizado HEIDENHAIN iTNC 530...

  • Página 348: Pretaladrado (Ciclo G121)

    PRETALADRADO (ciclo G121) En una frase T, el TNC no tiene en cuenta el valor delta programado DR para el cálculo de los puntos de profundización. En lugares estrechos el TNC no puede pretaladrar con una herramienta que sea mayor que la herramienta de desbaste.
  • Página 349 Avance pendular Q19: Avance oscilante en mm/min Avance de retroceso Q208: Velocidad de desplazamiento de la hta. al retirarse tras el mecanizado en mm/min. Cuando se introduce Q208=0 el TNC retira la hta. con el avance Q12 HEIDENHAIN iTNC 530...

  • Página 350: Acabado En Profundidad (Ciclo G123)

    ACABADO EN PROFUNDIDAD (ciclo G123) El TNC calcula automáticamente el punto inicial para el acabado. El punto inicial depende de las dimensiones de la cajera. El TNC desplaza la hta. de forma suave (círculo tangente vertical) sobre la primera superficie a mecanizar. A continuación se fresa la distancia de acabado que ha quedado del desbaste.

  • Página 351: Acabado Lateral (Ciclo G124)

    Medida, según la cual la hta. penetra cada vez en la pieza Avance al profundizar Q11: Avance al profundizar Avance para desbaste Q12: Avance de fresado Sobremedida de acabado lateral Q14 (valor incremental): Sobremedida para varios acabados; cuando Q14=0 se desbasta la última distancia de acabado. HEIDENHAIN iTNC 530...

  • Página 352: Trazado Del Contorno (Ciclo G125)

    TRAZADO DEL CONTORNO (ciclo G125) Con este ciclo y el ciclo G37 CONTORNO se pueden mecanizar contornos "abiertos": el principio y el final del cotorno no coinciden. El ciclo G125 TRAZADO DEL CONTORNO ofrece considerables ventajas en comparación con el mecanizado de un contorno abierto con frases de posicionamiento: „...
  • Página 353 Avance de fresado Q12: Avance de desplazamiento en el plano de mecanizado ¿Tipo de fresado ? Contramarcha = –1 Q15: Fresado sincronizado: Introducción = +1 Fresado en contramarcha: Introducción= –1 Fresado en marcha sincronizada y en contramarcha en varias aproximaciones: Introducción = 0 HEIDENHAIN iTNC 530...
  • Página 354 SUPERFICIE CILINDRICA (ciclo G127, opción de software 1) El constructor de la máquina prepara la máquina y el TNC. Con este ciclo se puede mecanizar un contorno cilíndrico previamente programado según el desarrollo de dicho cilindro. El ciclo G128 se utiliza para fresar la guía de una ranura en un cilindro.
  • Página 355 Radio del cilindro Q16: Radio del cilindro sobre el que se mecaniza el contorno ¿Tipo de acotación ? Grados =0 MM/PULG.=1 Q17: Programar las coordenadas del eje giratorio en el subprograma en grados o mm (pulg.) HEIDENHAIN iTNC 530...
  • Página 356 SUPERFICIE CILINDRICA (ciclo G128, opción de software 1) El constructor de la máquina prepara la máquina y el TNC. Con este ciclo se puede transferir el desarrollo de la guía de una ranura, definida sobre la superficie de un cilindro. Al contrario que en el ciclo G127, en este ciclo el TNC posiciona la hta.
  • Página 357 Mientras más pequeña se defina la tolerancia, más exacta es la ranura pero tardará más tiempo en realizarla. Consejo: Utilizar la tolerancia de 0.02 mm HEIDENHAIN iTNC 530...
  • Página 358 SUPERFICIE CILINDRICA fresado de isla (ciclo G129, opción de software 1) El constructor de la máquina prepara la máquina y el TNC. Con este ciclo se puede transferir el desarrollo de una isla, a la superficie de un cilindro. En este ciclo el TNC posiciona la hta. de tal forma que cuando está...
  • Página 359 ¿Tipo de acotación ? Grados =0 MM/PULG.=1 Q17: Programar las coordenadas del eje giratorio en el subprograma en grados o mm (pulg.) Anchura de la isla Q20: Anchura de la isla a realizar HEIDENHAIN iTNC 530...

  • Página 360: Superficie Cilindrica Fresado De Contorno

    SUPERFICIE CILINDRICA Fresado de contorno externo (ciclo G139, opción de software 1) El constructor de la máquina prepara la máquina y el TNC. Con este ciclo se puede transferir el desarrollo de un contorno abierto a la superficie de un cilindro. El TNC coloca la herramienta en este ciclo de tal forma que la pared del contorno fresado se realice con corrección del radio, de forma paralela al eje del cilindro.
  • Página 361 Radio del cilindro Q16: Radio del cilindro sobre el que se mecaniza el contorno ¿Tipo de acotación ? Grados =0 MM/PULG.=1 Q17: Programar las coordenadas del eje giratorio en el subprograma en grados o mm (pulg.) HEIDENHAIN iTNC 530...

  • Página 362: Ejemplo: Pretaladrado, Desbaste Y Acabado De Contornos Superpuestos

    Ejemplo: Pretaladrado, desbaste y acabado de contornos superpuestos %C21 G71 * N10 G30 G17 X+0 Y+0 Z-40 * Definición del bloque N20 G31 G90 X+100 Y+100 Z+0 * N30 G99 T1 L+0 R+6 * Definición de la hta. para taladrar N40 G99 T2 L+0 R+6 * Definición de la hta.
  • Página 363 ;SENTIDO DE GIRO Q10=-5 ;PROFUNDIDAD DE PASO Q11=100 ;AVANCE AL PROFUNDIZAR Q12=400 ;AVANCE DE DESBASTE Q14=0 ;SOBREMEDIDA LATERAL N180 G79 * Llamada al ciclo Acabado lateral N190 G00 Z+250 M2 * Desplazar libremente la herramienta, final del programa HEIDENHAIN iTNC 530...
  • Página 364 Subprograma 1 del contorno: Cajera izquierda N200 G98 L1 * N210 I+35 J+50 * N220 G01 G42 X+10 Y+50 * N230 G02 X+10 * N240 G98 L0 * N250 G98 L2 * Subprograma 2 del contorno: Cajera derecha N260 I+65 J+50 * N270 G01 G42 X+90 Y+50 * N280 G02 X+90 * N290 G98 L0 *...

  • Página 365: Ejemplo: Trazado Del Contorno

    ;ALTURA SEGURIDAD Q10=5 ;PROFUNDIDAD DE PASO Q11=100 ;AVANCE AL PROFUNDIZAR Q12=200 ;AVANCE DE FRESADO Q15=+1 ;TIPO DE FRESADO Llamada al ciclo N90 G79 M3 * Desplazar libremente la herramienta, final del programa N100 G00 G90 Z+250 M2 * HEIDENHAIN iTNC 530...
  • Página 366 Subprograma del contorno N110 G98 L1 * N120 G01 G41 X+0 Y+15 * N130 X+5 Y+20 * N140 G06 X+5 Y+75 * N150 G01 Y+95 * N160 G25 R7,5 * N170 X+50 * N180 G25 R7,5 * N190 X+100 Y+80 * N200 G98 L0 * N999999 %C25 G71 * 8 Programación: Ciclos...

  • Página 367: Ejemplo: Superficie Cilíndrica Con Ciclo G127

    ;AVANCE DE FRESADO Q16=25 ;RADIO Q17=1 ;TIPO DE MEDICIÓN Posicionamiento previo de la mesa giratoria N60 C+0 M3 * Llamada al ciclo N70 G79 * Desplazar libremente la herramienta, final del programa N80 G00 G90 Y+250 M2 * HEIDENHAIN iTNC 530...
  • Página 368 Subprograma del contorno N90 G98 L1 * Indicaciones en el eje giratorio en grados; N100 G01 G41 C+91,72 Z+20 * Cotas del plano calculadas de mm a grados (157 mm = 360°) N110 C+114,65 Z+20 * N120 G25 R7.5 * N130 G91 Z+40 * N140 G90 G25 R7,5 * N150 G91 C-45,86 *...

  • Página 369: Ejemplo: Superficie Cilíndrica Con Ciclo G128

    Q17=1 ;TIPO DE MEDICIÓN Q20=10 ;ANCHO DE RANURA Q21=0.02 ;TOLERANCIA Posicionamiento previo de la mesa giratoria C+0 M3 * N80 G79 * Llamada al ciclo G00 G40 Y+250 M2 * Desplazar libremente la herramienta, final del programa HEIDENHAIN iTNC 530...
  • Página 370 Subprograma de contorno, descripción de la trayectoria de punto N100 G98 L1 * medio Indicación en mm en el eje giratorio (Q17=1) N100 G01 G41 C+40 Z+0 * N110 Z+35 * N120 C+60 Z+52,5 * N130 Z+70 * N140 G98 L0 * N999999 %C28 G71 * 8 Programación: Ciclos...

  • Página 371: Ciclos Sl Con Fórmula De Contorno

    „ Se puede programar el radio de "esquinas interiores", la hta. no se %CIRCULO31XY G71 detiene, se evitan marcas de cortes (válido para la trayectoria más exterior en el Desbaste y en el Acabado lateral) HEIDENHAIN iTNC 530...

  • Página 372: Seleccionar Programa Con Definición Del Contorno

    „ En el acabado lateral el TNC efectúa la llegada al contorno sobre una trayectoria circular tangente „ En el acabado en profundidad el TNC desplaza también la hta. sobre una trayectoria circular tangente a la pieza (p.ej. eje de la herramienta Z: trayectoria circular en el plano Z/X) „...

  • Página 373: Introducir La Fórmula Del Contorno

    Se superponen las cajeras A y B. El TNC calcula los puntos de intersección S1 y S2, de forma que no hay que programarlos. Las cajeras se han programado como círculos completos. HEIDENHAIN iTNC 530...
  • Página 374 Programa de descripción del contorno 1: cajera A %CAJERA_A G71 N10 G01 X+10 Y+50 G40 N20 I+35 J+50 N30 G02 X+10 Y+50 N999999999 %CAJERA_A G71 Programa de descripción de contorno 2: Cajera B %CAJERA_B G71 N10 G01 X+90 Y+50 G40 N20 I+65 J+50 N30 G02 X+90 Y+50 N999999999 %CAJERA_B G71...

  • Página 375: Ejecutar Contorno Con Los Ciclos Sl

    N80 DECLARE CONTOUR QC2 = "CAJERA_B.H" N90 QC10 = QC1 & QC2 N100 ... N110 ... Ejecutar contorno con los ciclos SL El mecanizado del contorno completo se realiza con los ciclos G120 a G124 (véase “Ciclos SL” en pág.340) HEIDENHAIN iTNC 530...

  • Página 376: Ejemplo: Desbastar Y Acabar Contornos Superpuestos Con Fórmula De Contorno

    Ejemplo: desbastar y acabar contornos superpuestos con fórmula de contorno %C21 G71 * N10 G30 G17 X+0 Y+0 Z-40 * Definición del bloque N20 G31 G90 X+100 Y+100 Z+0 * N30 G99 T1 L+0 R+2.5 * Definición de herramienta con fresa de desbaste N40 G99 T2 L+0 R+3 * Definición de herramienta con fresa de acabado N50 T1 G17 S2500 *...
  • Página 377 N70 DECLARE CONTOUR QC4 = "CUADRADO" * Definición de la designación del contorno para el programa "CUADRADO" QC10 = ( QC 1 | QC 2 ) \ QC 3 \ QC 4 * Fórmula del contorno N99999999 %MODELO G71 * HEIDENHAIN iTNC 530...
  • Página 378 Programa de descripción de contorno: %CIRCULO1 G71 * Programa de descripción de contorno: círculo a la derecha I+65 J+50 * G11 R+25 H+0 G40 * CP IPA+360 DR+ * N99999999 %CIRCULO1 G71 * %CIRCULO31XY G71 * Programa de descripción de contorno: círculo de la izquierda I+Q1 J+Q2 * G11 R+Q3 H+0 G40 * G13 G91H+360 *...

  • Página 379: Ciclos Para El Planeado

    G60 EJECUCION DE DATOS 3D Para planeado de un programa 3D en varios pasos G230 PLANEADO Para superficies rectangulares planas G231 SUPERFICIE REGULAR Para superficies inclinadas G232 FRESADO PLANO Para superficies planas rectangulares, con indicación de sobremedida y varias aproximaciones HEIDENHAIN iTNC 530...

  • Página 380: Ejecucion De Datos 3D (Ciclo G60)

    EJECUCION DE DATOS 3D (ciclo G60) 1 El TNC posiciona la hta. en marcha rápida a la distancia de seguridad desde la posición actual en el eje de la hta. hasta el punto MAX programado en el ciclo 2 A continuación el TNC desplaza la hta. en el plano de mecanizado con marcha rápida al punto MIN programado en el ciclo 3 Desde allí...

  • Página 381: Planeado (Ciclo G230)

    Posicionar previamente la herramienta, de forma que no se produzca ninguna colisión con la pieza o la sujeción. HEIDENHAIN iTNC 530...
  • Página 382 Punto de partida del 1er eje Q225 (valor absoluto): Coordenadas del punto de partida de la superficie a planear en el eje principal del plano de mecanizado Q207 Punto de partida del 2º eje Q226 (valor absoluto): Coordenadas del punto de partida de la superficie a planear en el eje transversal del plano de mecanizado N = Q240 Punto de partida del 3er eje Q227 (valor absoluto):...

  • Página 383: Superficie Regular (Ciclo G231)

    El TNC desplaza la hta. con corrección de radio G40 entre las posiciones programadas. Si es preciso se emplea una fresa con dentado frontal cortante en el centro (DIN 844). HEIDENHAIN iTNC 530...
  • Página 384 Punto de partida 1er eje Q225 (valor absoluto): Coordenadas del punto de partida de la superficie a planear en el eje principal del plano de mecanizado Punto de partida 2º eje Q226 (valor absoluto): Coordenadas del punto de partida de la superficie a mecanizar en el eje transversal del plano de mecanizado Q236...
  • Página 385 El TNC realiza el primer corte con la mitad del valor programado Q234=+15 ;4º PUNTO DEL 1ER EJE Q235=+125 ;4º PUNTO DEL 2º EJE Q236=+25 ;4º PUNTO DEL 3ER EJE Q240=40 ;NÚMERO DE CORTES Q207=500 ;AVANCE DE FRESADO HEIDENHAIN iTNC 530...

  • Página 386: Fresado Plano (Ciclo G232)

    FRESADO PLANO (ciclo G232) Con el ciclo G232 se pueden fresar superficies en varias pasadas y teniendo en cuenta una sobremedida de acabado. Para ello están disponibles tres estrategias de mecanizado: „ Estrategia Q389=0: Mecanizar en forma de meandro, incremento lateral por fuera de la superficie a mecanizar „...
  • Página 387 8 El proceso se repite hasta que estén ejecutadas todas las aproximaciones. En la última aproximación se fresa finalmente la sobremedida de acabado introducida en el avance de acabado 9 Al final el TNC retrocede la herramienta en marcha rápida a la 2ª distancia de seguridad HEIDENHAIN iTNC 530...
  • Página 388 Estrategia Q389=2 3 Después la hta. se desplaza con el avance de fresado programado sobre el punto final El punto final se situa fuera de la superficie, el TNC lo calcula mediante el punto de arranque programado, la longitud programada, la distancia de seguridad lateral y el radio de la herramienta programados 4 El TNc desplaza a la herramienta en el eje de cabezal a la distancia de seguridad mediante la profundidad de aproximación actual y...
  • Página 389 Longitud lado 2 Q219 (valor incremental): Longitud de la superficie a mecanizar en el eje transversal del plano de mecanizado. A través del signo se puede determinar la dirección de la primera aproximación transversal referida al punto de arranque del 2º eje HEIDENHAIN iTNC 530...
  • Página 390 Profundidad de aproximación máxima Q202 (incremental): Medida a la que la herramienta correspondiente se aproxima como máximo. El TNC calcula la profundidad de aproximación real por la diferencia entre el punto final y el de arranque en el eje de la herramienta - considerando la sobremedida de acabado- de tal forma que se mecanicen con la misma profundidad de aproximación Profundidad de sobremedida de acabado Q369...
  • Página 391 Q369=0.5 ;SOBREMEDIDA EN (medio de sujeción) PROFUNDIDAD Q370=1 ;MÁX. SOLAPAMIENTO Q207=500 ;AVANCE DE FRESADO Q385=800 ;AVANCE DE ACABADO Q253=2000 ;AVANCE DE PREPOSICIONAMIENTO Q200=2 ;DIST.-SEGURIDAD Q357=2 ;DIST.-SEGURIDAD LATERAL Q204=2 ;2A. DIST.DE SEGURIDAD HEIDENHAIN iTNC 530...

  • Página 392: Ejemplo: Planeado

    Ejemplo: Planeado %C230 G71 N10 G30 G17 X+0 Y+0 Z+0 * Definición del bloque N20 G31 G90 X+100 Y+100 Z+40 * N30 G99 T1 L+0 R+5 * Definición de la herramienta N40 T1 G17 S3500 * Llamada de herramienta N50 G00 G40 G90 Z+250 * Retirar la herramienta N60 G230 PLANEADO Definición del ciclo Planeado...

  • Página 393: Ciclos Para La Traslación De Coordenadas

    1,0 „ Ejecución de las funciones auxiliares M02, M30 o la frase N999999 %... (depende del parámetro de máquina 7300) „ Selección de un nuevo programa „ Programar la función auxiliar M142 Borrar información modal del programa HEIDENHAIN iTNC 530...

  • Página 394: Desplazamiento Del Punto Cero (Ciclo G54)

    Desplazamiento del PUNTO CERO (ciclo G54) Con el DESPLAZAMIENTO DEL PUNTO CERO se pueden repetir mecanizados en cualquier otra posición de la pieza. Activación Después de la definición del ciclo DESPLAZAMIENTO DEL PUNTO CERO, las coordenadas se refieren al nuevo punto del cero pieza. El desplazamient en cada eje se visualiza en la visualización de estados adicional.

  • Página 395: Desplazamiento Del Punto Cero Con Tablas De Cero Piezas (Ciclo G53)

    Las tablas de puntos cero del TNC 4xx, cuyas coordenadas se refieren al punto cero de la máquina (MP7475 = 1) no pueden ser utilizadas en el iTNC 530. Cuando se utilizan desplazamientos del punto cero con tablas de puntos cero, se emplea la función Select Table para poder activar la tabla de puntos cero deseada desde el programa NC.
  • Página 396 Anulación „ Desde la tabla de puntos cero se llama a un desplazamiento con las coordenadas X=0; Y=0 etc. „ El desplazamiento a las coordenadas X=0; Y=0 etc. se llama directamente con una definición del ciclo Seleccionar la tabla de puntos cero en el programa NC Con la función Select Table(%:TAB:) se selecciona la tabla de puntos cero, de la cual el TNC obtiene los puntos cero: Seleccionar las funciones para la llamada al programa:...
  • Página 397 ENT Aceptar los valores en todos los ejes: Pulsar la softkey TODOS LOS VALORES, o Aceptar los valores en los ejes donde aparece el cuadro de introducción de datos: Pulsar softkey VALOR ACTUAL HEIDENHAIN iTNC 530...
  • Página 398 Configuración de la tabla de puntos cero En la segunda y tercera carátula de softkeys se determinan para cada tabla de puntos cero los ejes, para los cuales se quieren definir puntos cero. Normalmente están activados todos los ejes. Cuando se quiere desactivar un eje, se fija la softkey del eje correspondiente en OFF.

  • Página 399: Fijacion Del Punto De Referencia (Ciclo G247)

    En el modo de funcionamiento Test del programa no tiene efecto el ciclo G247. Visualizaciones de estados En la visualización de estado el TNC muestra el número de preset activo tras el símbolo del punto de referencia HEIDENHAIN iTNC 530...
  • Página 400 ESPEJO (ciclo G28) El TNC puede realizar un mecanizado espejo en el plano de mecanizado. Activación El ciclo espejo se activa a partir de su definición en el programa. También actúa en el modo de funcionamiento Posicionamiento manual. El TNC muestra los ejes espejo activados en la visualización de estados adicional.
  • Página 401 Se pueden programar un máximo tres ejes Anulación Programar de nuevo el ciclo ESPEJO con la introducción NO ENT. Ejemplo: Frase NC N72 G28 X Y * HEIDENHAIN iTNC 530...
  • Página 402 GIRO (ciclo G73) Dentro de un programa el TNC puede girar el sistema de coordenadas en el plano de mecanizado según el punto cero activado. Activación El GIRO se activa a partir de su definición en el programa. También actúa en el modo de funcionamiento Posicionamiento manual. El TNC visualiza los ángulos de giro activados en la visualización de estados adicional.

  • Página 403: Factor De Escala (Ciclo G72)

    Ampliar: F mayor que 1 hasta 99,999 999 Reducir: F menor que 1 hasta 0,000 001 Anulación Volver a programar el ciclo FACTOR DE ESCALA con el factor 1 para el eje correspondiente. Ejemplo: Frases NC N72 G72 F0,750000 * HEIDENHAIN iTNC 530...
  • Página 404 PLANO INCLINADO DE MECANIZADO (ciclo G80, opción de software 1) El constructor de la máquina ajusta las funciones para la inclinación del plano de mecanizado al TNC y a la máquina. En determinados cabezales basculantes (mesas giratorias), el constructor de la máquina determina si el TNC interpreta los ángulos programados en el ciclo como coordenadas de los ejes giratorios o como ángulos en el espacio de un plano inclinado.
  • Página 405 El avance máximo alcanzable depende de la complejidad de la cabeza basculante (mesa basculante) En el caso de que el ciclo G80 no posicione automáticamente los ejes giratorios, deberá posicionarlos Vd. p.ej. con una frase G01 delante de la definición del ciclo. HEIDENHAIN iTNC 530...
  • Página 406 Ejemplo de frases NC: N50 G00 G40 Z+100 * N60 X+25 Y+10 * N70 G01 A+15 F1000 * Posicionar el eje giratorio N80 G80 A+15 * Definición del ángulo para el cálculo de la corrección N90 G00 G40 Z+80 * Activar la corrección en el eje de la hta.
  • Página 407 ángulos, para ejecutar el mecanizado en otra posición del eje. En este caso no es necesario cancelar el ciclo G80, se pueden definir directamente las nuevas posiciones angulares Anular el cilo G80 PLANO INCLINADO DE TRABAJO; introducir en todos los ejes giratorios 0° HEIDENHAIN iTNC 530...
  • Página 408 Manualmente rozando la pieza como en el sistema no inclinado véase “Fijación del punto de referencia (sin palpador 3D)” en pág. 62 „ Controlado con un palpador 3D de HEIDENHAIN (véase el modo de empleo de los ciclos de palpación, capítulo 2) „...

  • Página 409: Ejemplo: Traslación De Coordenadas

    N140 G00 Z+250 M2 * Subprograma 1: N150 G98 L1 * Determinación del fresado N160 G00 G40 X+0 Y+0 * N170 Z+2 M3 * N180 G01 Z-5 F200 * N190 G41 X+30 * N200 G91 Y+10 * HEIDENHAIN iTNC 530...
  • Página 410 N210 G25 R5 * N220 X+20 * N230 X+10 Y-10 * N240 G25 R5 * N250 X-10 Y-10 * N260 X-20 * N270 Y+10 * N280 G40 G90 X+0 Y+0 * N290 G00 Z+20 * N300 G98 L0 * N999999 %KOUMR G71 * 8 Programación: Ciclos...

  • Página 411: Ciclos Especiales

    Tiempo de espera en segundos: Introducir el tiempo de espera en segundos Campo de introducción 0 a 3 600 s (1 hora) en pasos de 0,001 s Ejemplo: Frase NC N74 G04 F1,5 * HEIDENHAIN iTNC 530...

  • Página 412: Llamada Al Programa (Ciclo G39)

    LLAMADA AL PROGRAMA (ciclo G39) Los programas de mecanizado, como p.ej. ciclos de taladrado especiales o módulos geométricos, se pueden asignar como ciclos de mecanizado. En este caso el programa se llama como si fuese un ciclo. N70 G39 P01 50 * Antes de la programación deberá...

  • Página 413: Orientación Del Cabezal (Ciclo G36)

    (véase el manual de la máquina). Ángulo de orientación: Intducir el ángulo referido al eje de referencia del ángulo del plano de trabajo Área de introducción: 0 a 360° Precisión de introducción: 0,001° HEIDENHAIN iTNC 530...

  • Página 414: Tolerancia (Ciclo G62)

    TOLERANCIA (ciclo G62) El constructor de la máquina prepara la máquina y el TNC. El TNC suaviza automáticamente el contorno entre cualquier elemento del mismo (sin o con corrección). De esta forma la hta. se desplaza de forma continua sobre la superficie de la pieza. En caso necesario, el TNC reduce automáticamente el avance programado, de forma que el programa se pueda ejecutar siempre "libre de sacudidas"...
  • Página 415 TNC no tiene por qué desplazar siempre los ejes giratorios a la posición nominal dada previamente. El contorno no se ve dañado por la introducción de la tolerancia. Sólo cambia la posición del eje giratorio referido a la superficie de la pieza HEIDENHAIN iTNC 530...

  • Página 417: Programación: Subprogramas Y Repeticiones Parciales De Un Programa

    Programación: Subprogramas y repeticiones parciales de un programa...

  • Página 418: Introducción De Subprogramas Y Repeticiones Parciales De Un Programa

    9.1 Introducción de subprogramas y repeticiones parciales de un programa Las partes de un programa que se deseen se pueden ejecutar repetidas veces con subprogramas o repeticiones parciales de un programa. Label Los subprogramas y repeticiones parciales de un programa comienzan en un programa de mecanizado con la marca G98 L.
  • Página 419 ENT. Si se desea utilizar el nombre del LABEL: Pulsar la tecla " para cambiar a la introducción de texto Repetición REP: introducir ",0" y confirmar con la tecla No está permitido L0,0 ya que corresponde a la llamada al final de un subprograma. HEIDENHAIN iTNC 530...

  • Página 420: Repeticiones Parciales De Un Pgm

    9.3 Repeticiones parciales de un pgm Label G98 Las repeticiones parciales del programa comienzan con la marca G98 L. Una repetición parcial de un programa finaliza con Ln,m. m es el número de repeticiones. Funcionamiento El TNC ejecuta el programa de mecanizado hasta el final del programa parcial (L1,2) A continuación el TNC repite el programa parcial entre el label llamado y la llamada al label L1,2, tantas veces como se haya...

  • Página 421: Cualquier Programa Como Subprograma

    N99999 % A G71 * N99999 % B G71 * „ El programa llamado no puede contener la función auxiliar M2 o M30 „ El programa llamado no deberá contener ningúna llamada % al programa original (ciclo sin fin) HEIDENHAIN iTNC 530...

  • Página 422: Llamada A Cualquier Programa Como Subprograma

    Llamada a cualquier programa como subprograma Seleccionar las funciones para la llamada al programa: Pulsar la tecla PGM CALL Pulsar la softkey PROGRAMA Introducir el nombre completo de búsqueda del programa a llamar y confirmar con la tecla END El programa llamado debe estar memorizado en el disco duro del TNC.

  • Página 423: Imbricaciones

    Se llama al subprograma en G98 L2 N390 L2,0 * Final del subprograma 1 N450 G98 L0 * Principio del subprograma 2 N460 G98 L2 * N620 G98 L0 * Final del subprograma 2 N999999 %UPGMS G71 * HEIDENHAIN iTNC 530...

  • Página 424: Repetición De Repeticiones Parciales De Un Programa

    Ejecución del programa 1 Se ejecuta el pgm principal UPGMS hasta la frase N170 2 Llamada al subprograma 1 y ejecución hasta la frase N390 3 Llamada al subprograma 2 y ejecución hasta la frase N620. Final del subprograma 2 y vuelta al subprograma desde donde se ha realizado la llamada 4 Ejecución del subprograma 1 desde la frase N400 hasta la frase N450.

  • Página 425: Repetición De Un Subprograma

    3 Se repite dos veces la parte del programa entre la frase N120 y la frase N100: El subprograma 2 se repite 2 veces 4 Ejecución del programa principal UPGREP desde la frase N130 a la frase N190 (final del programa) HEIDENHAIN iTNC 530...

  • Página 426: Ejemplo: Fresado De Un Contorno En Varias Aproximaciones

    Ejemplo: Fresado de un contorno en varias aproximaciones Desarrollo del programa „ Posicionamiento previo de la hta. sobre la superficie de la pieza „ Introducir la profundización en incremental „ Fresado del contorno „ Repetición de la profundización y del fresado del 60°...
  • Página 427 Salida del contorno N200 G40 R+60 H+180 F1000 * Retirar la hta. N210 L1.4 * Retroceso al label 1; en total cuatro veces N220 G00 Z+250 M2 * Desplazar libremente la herramienta, final del programa N9999999 %PGMWDH G71 * HEIDENHAIN iTNC 530...

  • Página 428: Ejemplo: Grupos De Taladros

    Ejemplo: Grupos de taladros Desarrollo del programa „ Llegada al grupo de taladros en el programa principal „ Llamada al grupo de taladros (subprograma 1) „ Programar una sola vez el grupo de taladros en el subprograma 1 %UP1 G71 * N10 G30 G17 X+0 Y+0 Z-40 * N20 G31 G90 X+100 Y+100 Z+0 * N30 G99 T1 L+0 R+2.5 *...
  • Página 429 Aproximación al taladro 2, llamada al ciclo N170 Y+20 M99 * Aproximación al taladro 3, llamada al ciclo N180 X-20 G90 M99 * Aproximación al taladro 4, llamada al ciclo N190 G98 L0 * Final del subprograma 1 N9999999 %UP1 G71 * HEIDENHAIN iTNC 530...

  • Página 430: Ejemplo: Grupo De Taladros Con Varias Herramientas

    Ejemplo: Grupo de taladros con varias herramientas Desarrollo del programa „ Programación de los ciclos de mecanizado en el programa principal „ Llamada a la figura de taladros completa (subprograma 1) „ Llegada al grupo de taladros del subprograma 1, llamada al grupo de taladros (subprograma 2) „...
  • Página 431 Aproximación al taladro 2, llamada al ciclo N310 Y+20 M99 * Aproximación al taladro 3, llamada al ciclo N320 X-20 G90 M99 * Aproximación al taladro 4, llamada al ciclo N330 G98 L0 * Final del subprograma 2 N340 END PGM UP2 MM HEIDENHAIN iTNC 530...

  • Página 433: Programación: Parámetros Q

    Programación: Parámetros Q HEIDENHAIN iTNC 530...

  • Página 434: Principio De Funcionamiento Y Resumen De Funciones

    10.1 Principio de funcionamiento y resumen de funciones Con los parámetros Q se puede definir en un programa de mecanizado una familia de piezas completa. Para ello en vez de valores numéricos se introducen parámetros Q. Los parámetros Q se utilizan por ejemplo para „...

  • Página 435: Instrucciones De Programación

    Pulsar la Grupo de funciones softkey Funciones matemáticas básicas Funciones angulares Condición si/entonces, salto Otras funciones Introducción directa de una fórmula Función para el mecanizado de contornos complejos (véase “Introducir la fórmula del contorno” en pág. 373) HEIDENHAIN iTNC 530...

  • Página 436: Familias De Funciones - Parámetros Q En Vez De Valores Numéricos

    10.2 Familias de funciones - Parámetros Q en vez de valores numéricos Con la función paramétrica D0: ASIGNACIÓN se asignan valores numéricos a los parámetros Q. Entonces en el programa de mecanizado se fija un parámetro Q en vez de un valor numérico. Ejemplo de frases NC Asignación N150 D00 Q10 P01 +25*...

  • Página 437: Descripción De Contornos Mediante Funciones Matemáticas

    A la derecha del signo "=", se pueden introducir: „ dos cifras „ dos parámetros Q „ una cifra y un parámetro Q Los parámetros Q y los valores numéricos en las comparaciones pueden ser con o sin signo. HEIDENHAIN iTNC 530...

  • Página 438: Programación De Los Tipos De Cálculo Básicos

    Programación de los tipos de cálculo básicos Ejemplo de programación 1: Selección de las funciones parámetricas Q: Pulsar la tecla Q Selección de funciones matemáticas básicas: Pulsar la softkey FUNCIONES BÁSICAS. Selección de la función paramétrica ASIGNACION: Pulsar la softkey D0 X = Y ¿NÚMERO DE PARÁMETROS PARA EL RESULTADO? Introducir el nº...
  • Página 439 Introducir el nº del parámetro Q: 12 1. ¿VALOR O PARÁMETRO? Introducir Q5 como primer valor 2. ¿VALOR O PARÁMETRO? Introducir 7 como segundo valor Ejemplo de frase NC N17 D03 Q12 P01 +Q5 P02 +7 * HEIDENHAIN iTNC 530...

  • Página 440: Funciones Angulares (Trigonometría)

    10.4 Funciones angulares (Trigonometría) Definiciones El seno, el coseno y la tangente corresponden a las proporciones de cada lado de un triángulo rectángulo. Siendo: sen α = a / c Seno: cos α = b / c Coseno: Tangente: tg α = a / b = sen α / cos α Siendo „...

  • Página 441: Programación De Funciones Trigonométricas

    Determinar la hipotenusa de dos valores y asignar D13: ANGULO por ej. D13 Q20 P01 +10 P02 -Q1 * Determinar el ángulo con arctg de dos lados o sen y cos del ángulo (0 < ángulo < 360°) y asignar HEIDENHAIN iTNC 530...

  • Página 442: Determinación De Las Funciones Si/Entonces Con Parámetros Q

    10.5 Determinación de las funciones si/entonces con parámetros Q Aplicación En elecciones si/entonces el RNC compara un parámetro Q con otro parámetro Q o con un valor numérico. Cuando se ha cumplido la condición, el TNC continua con el programa de mecanizado en el LABEL programado detrás de la condición (LABEL véase “Introducción de subprogramas y repeticiones parciales de un programa”...

  • Página 443: Abreviaciones Y Conceptos Empleados

    Abreviaciones y conceptos empleados (en inglés): Cuando (en inglés equal): Igual (en inglés not equal): Distinto (en inglés greater than): Mayor que (en inglés less than): Menor que GOTO (en inglés go to): Ir a HEIDENHAIN iTNC 530...

  • Página 444: Comprobación Y Modificación De Parámetros Q

    10.6 Comprobación y modificación de parámetros Q Procedimiento Es posible modificar y controlar parámetros Q durante el ajuste, comprobación y mecanización en los modos de funcionamiento memorizar programa/editar, test de programa, ejecución continua del programa y ejecución del programa frase a frase. Si es preciso, interrumpir la ejecución del programa (p.ej.

  • Página 445: Otras Funciones

    Pulsando la softkey FUNCIONES DIVERSAS, aparecen otras funciones. El TNC muestra las siguientes softkeys: Pulsar la Función softkey D14:ERROR Emisión de avisos de error D15:PRINT Emisión de textos o valores paramétricos Q sin formatear D19: PLC Transmisión de los valores al PLC HEIDENHAIN iTNC 530...
  • Página 446 1005 Posición inicial errónea máquina o por HEIDENHAIN: Si durante la ejecución o el test de un programa se llega a una frase que contenga D 14, el TNC interrumpe 1006 Giro no permitido dicha ejecución o test y emite un aviso.
  • Página 447 Valor calculado erróneo 1081 Puntos de medida contradictorios 1082 Altura de seguridad introducida incorrectamente 1083 Tipo de profundización contradictoria 1084 Ciclo de mecanizado no permitido 1085 Línea protegida ante escritura 1086 No hay ningún ángulo del extremo definido HEIDENHAIN iTNC 530...
  • Página 448 D15: PRINT: Emitir textos o valores de parámetros Q Ajuste de la conexión de datos: En el punto del menú PRINT o PRINT-TEST se determina el camino de búsqueda por el cual el TNC memoriza los textos o valores de los parámetros Q, véase “Asignación”...

  • Página 449: Introducción Directa De Una Fórmula

    Coseno de un ángulo p.ej. Q45 = COS 45 Tangente de un ángulo p.ej. Q46 = TAN 45 Arcoseno Función contraria del seno; Definir el ángulo según la relación cateto opuesto/hipotenusa por ej. Q10 = ARCSEN 0,75 HEIDENHAIN iTNC 530...
  • Página 450 Pulsar la Función de relación softkey Arcocoseno Función contraria del coseno; Definir el ángulo según la relación cateto contiguo/hipotenusa por ej. Q11 = ARCCOS Q40 Arcotangente Función contraria de la tangente; Definir el ángulo según la relación cateto opuesto/cateto contiguo por ej.

  • Página 451: Reglas De Cálculo

    2. Cáculo de 3 elevado a la potencia de 3 = 27 3. Cálculo 100 -27 = 73 Propiedad distributiva Ley de la distribución en el cálculo entre paréntesis a * (b + c) = a * b + a * c HEIDENHAIN iTNC 530...
  • Página 452 Ejemplo Calcular el ángulo con el arctan del cateto opuesto (Q12) y el cateto contiguo (Q13); el resultado se asigna a Q25: Selección de las funciones parámetricas Q: Pulsar la tecla Q Seleccionar la introducción de fórmulas: Pulsar la softkey FORMULA ¿NÚMERO DE PARÁMETROS PARA EL RESULTADO? Introducir el número del parámetro Seguir conmutando la barra de softkeys y seleccionar...

  • Página 453: Parámetros Q Predeterminados

    Sin definición del eje de la hta. Q109 = -1 Eje X Q109 = 0 Eje Y Q109 = 1 eje Z Q109 = 2 Eje U Q109 = 6 Eje V Q109 = 7 Eje W Q109 = 8 HEIDENHAIN iTNC 530...
  • Página 454 Estado del cabezal: Q110 El valor del parámetro Q110 depende de la última función auxiliar M programada para el cabezal: Valor del Función M parámetro Estado del cabezal no definido Q110 = -1 M03: cabezal conectado, sentido horario Q110 = 0 M04: cabezal conectado, sentido antihorario Q110 = 1 M05 después de M03...

  • Página 455: Coordenadas Después De La Palpación Durante La Ejecución Del Pgm

    Longitud de la herramienta Q115 Radio de la herramienta Q116 Inclinación del plano de mecanizado con ángulos matemáticos; coordenadas calculadas por el TNC para ejes giratorios Valor del coordenadas parámetro Eje A Q120 Eje B Q121 Eje C Q122 HEIDENHAIN iTNC 530...

  • Página 456: Resultados De Medición De Ciclos De Palpación

    Resultados de medición de ciclos de palpación (véase también el Modo de Empleo de Ciclos de Palpación) Valores reales medidos Valor del parámetro Angulo de una recta Q150 Centro en el eje principal Q151 Centro en el eje transversal Q152 Diámetro Q153 Longitud de la cajera...
  • Página 457 Número del ciclo de palpación activo Q198 Estado de la medición de htas. con TT Valor del parámetro Herramienta dentro de la tolerancia Q199 = 0.0 Herramienta desgastada (LTOL/RTOL Q199 = 1.0 sobrepasado) Herramienta rota (LBREAK/RBREAK Q199 = 2.0 sobrepasado) HEIDENHAIN iTNC 530...

  • Página 458: Ejemplo: Elipse

    Ejemplo: elipse Desarrollo del programa „ El contorno de las elipses se realiza por medio de muchas pequeñas rectas (definible mediante Q7) Cuantos más puntos se calculen más cortas serán las rectas y más suave la curva. „ La dirección de fresado se define a través del ángulo de inicio y final en el plano: Dirección de mecanizado en sentido horario: Ángulo de inicio >...
  • Página 459 N380 G73 G90 H+0 * Cancelar el desplazamiento del punto cero N390 G54 X+0 Y+0 * Llegada a la distancia de seguridad N400 G00 G40 Z+Q12 * Final del subprograma N410 G98 L0 * N999999 %ELIPSE G71 * HEIDENHAIN iTNC 530...

  • Página 460: Ejemplo: Cilindro Cóncavo Con Fresa Radial

    Ejemplo: Cilindro cóncavo con fresa radial Desarrollo del programa „ El programa sólo funciona con fresa radial, la longitud de la hta. se refiere al centro de la bola „ El contorno del cilindro se realiza por medio de muchas pequeñas rectas (definible mediante Q13) Cuantos más puntos se definan, mejor será...
  • Página 461 N420 D12 P01 +Q20 P02 +Q13 P03 1 * N430 G98 L99 * Anular el giro N440 G73 G90 H+0 * N450 G54 X+0 Y+0 Z+0 * Cancelar el desplazamiento del punto cero N460 G98 L0 * Final del subprograma N999999 %CILIN G71 * HEIDENHAIN iTNC 530...

  • Página 462: Ejemplo: Esfera Convexa Con Fresa Frontal

    Ejemplo: Esfera convexa con fresa frontal Desarrollo del programa „ El programa sólo funciona con una fresa frontal „ El contorno de la esfera se define mediante muchas rectas pequeñas )plano Z/X, se define mediante Q14). Cuanto más pequeño sea el paso angular mejor es el acabado del contorno „...
  • Página 463 N470 D09 P01 +Q28 P02 +Q9 P03 1 * N480 G73 G90 H+0 * Anular el giro N490 G54 X+0 Y+0 Z+0 * Cancelar el desplazamiento del punto cero N500 G98 L0 * Final del subprograma N999999 %ESFERA G71 * HEIDENHAIN iTNC 530...

  • Página 465: Test Del Programa Y Ejecución Del Programa

    Test del programa y ejecución del programa...

  • Página 466: Aplicación

    11.1 Gráficos Aplicación En los modos de funcionamiento de Ejecución del pgm y en Test del pgm, el TNC simula gráficamente el mecanizado. Mediante softkeys se selecciona: „ Vista en planta „ Representación en tres planos „ La representación 3D El gráfico del TNC corresponde a la representación de una pieza mecanizada con una herramienta cilíndrica.
  • Página 467 éste se va a ejecutar (se tienen en cuanta los avances programados) Aumentar la velocidad del test paso a paso Disminuir la velocidad del test paso a paso Comprobar el programa con la mayor velocidad posible (ajuste básico) HEIDENHAIN iTNC 530...

  • Página 468: Resumen: Vistas

    Resumen: Vistas En los modos de funcionamiento de ejecución del pgm y test del pgm el TNC muestra las siguientes softkeys: Vista softkey Vista en planta Representación en tres planos Representación 3D Limitaciones durante la ejecución del programa Cuando el procesador del TNC esté saturado por cálculos muy complicados o por superficies de mecanizado muy grandes, el mecanizado no se puede simular gráficamente de forma simultánea.

  • Página 469: Representación En Tres Planos

    El TNC visualiza abajo en la ventana del gráfico las coordenadas de la línea de la sección, referidas al punto cero de la pieza. Sólo se visualizan las coordenadas en el plano de mecanizado. Esta función se activa con el parámetro de máquina 7310. HEIDENHAIN iTNC 530...
  • Página 470 La representación 3D El TNC muestra la pieza en el espacio. Si dispone del hardware correspondiente, el TNC representa gráficamente en el gráfico 3D de alta resolución también mecanizados en el plano de mecanizado inclinado y mecanizados multilaterales. Es posible girar la representación 3D alrededor del eje vertical e inclinarlo alrededor del eje horizontal.
  • Página 471 Girar y Aumentar/Disminuir. Seleccionar las funciones para Girar y Aumentar/ Disminuir: Intercalar marcos para BLK FORM: fijar campo iluminado en VISUALIZAR mediante softkey Suprimir marcos para BLK FORM: fijar campo iluminado en SUPR. mediante softkey. HEIDENHAIN iTNC 530...

  • Página 472: Ampliación De Una Sección

    Ampliación de una sección Es posible modificar el corte en el modo de funcionamiento test de programa y durante la ejecución del mismo, en todas las vistas. Para ello debe estar parada la simulación gráfica o la ejecución del programa. La ampliación de una sección se puede activar en todos los tipos de representación.

  • Página 473: Repetición De La Simulación Gráfica

    BLK programada Con la softkey BLOQUE COMO BLK FORM, el TNC muestra (incluso después de elegir una sección sin SECCIÓN. TOMAR. - de nuevo el bloque de la pieza en el tamaño original programado. HEIDENHAIN iTNC 530...

  • Página 474: Calcular El Tiempo De Mecanizado

    Calcular el tiempo de mecanizado Modos de funcionamiento de ejecución del programa Visualización del tiempo desde el inicio del programa hasta el final del mismo. Si se interrumpe el programa se para el tiempo. Test y ejecución Visualización del tiempo que el TNC calcula en los desplazamientos de la herramienta con avance.

  • Página 475: Funciones Para La Visualización Del Programa

    Funciones softkey Pasar una página hacia atrás en el programa Pasar página hacia delante en el programa Seleccionar el principio del programa Seleccionar el final del programa HEIDENHAIN iTNC 530...

  • Página 476: Test Del Programa

    11.3 Test del programa Aplicación En el modo de funcionamiento Test del programa se simula la ejecución de programas y partes del programa para excluir errores en la ejecución de los mismos. El TNC le ayuda a buscar „ incompatibilidades geométricas „...
  • Página 477 Para poder continuar el test, no se deben ejecutar las siguientes acciones: „ seleccionar otra frase con la tecla GOTO „ Realizar modificaciones en el programa „ Modificar el modo de funcionamiento „ Seleccionar un nuevo programa HEIDENHAIN iTNC 530...
  • Página 478 Ejecución del test del programa hasta una frase determinada Con STOP EN N el TNC ejecuta el test del programa sólo hasta una frase con el número N. Seleccionar el principio del programa en el modo de funcionamiento Test del programa Seleccionar el test del programa hasta una frase determinada: Pulsar la softkey STOP EN N Stop en N: Introducir el número de frase en el cual se...

  • Página 479: Ejecución De Programa

    Ejecución contínua del programa Iniciar el programa de mecanizado con el pulsador externo de arranque START Ejecución del programa frase a frase Iniciar cada frase del programa de mecanizado con el pulsador externo de arranque START HEIDENHAIN iTNC 530...

  • Página 480: Interrupción Del Mecanizado

    Interrupción del mecanizado Se puede interrumpir la ejecución del programa de diferentes modos: „ Interrupción programada „ Pulsador externo STOP „ Conmutación a ejecución del programa frase a frase Si durante la ejecución del programa el TNC regista un error, se interrumpe automáticamente el mecanizado.

  • Página 481: Desplazamiento De Los Ejes De La Máquina Durante Una Interrupción

    Desplazar los ejes de la máquina con los pulsadores externos de manual En algunas máquinas hay que pulsar después de la softkey DESPLAZAMIENTO MANUAL el pulsador externo START para activar los pulsadores externos de manual. Rogamos consulten el manual de su máquina. HEIDENHAIN iTNC 530...

  • Página 482: Continuar Con La Ejecución Del Programa Después De Una Interrupción

    Continuar con la ejecución del programa después de una interrupción Si se interrumpe la ejecución del programa durante un ciclo de mecanizado, deberá realizarse la reentrada al principio del ciclo. El TNC deberá realizar de nuevo los pasos de mecanizado ya ejecutados. Cuando se interrumpe la ejecución del programa dentro de una repetición parcial del programa o dentro de un subprograma, deberá...

  • Página 483: Reentrada Libre Al Programa (Avance Hasta Una Frase)

    La corrección de la longitud de la herramienta tiene efecto realizando la llamada a la herramienta y a continuación una frase de posicionamiento. Esto es válido tambien, si sólo se ha modificado la longitud de la herramienta. HEIDENHAIN iTNC 530...
  • Página 484 A través del parámetro de máquina 7680 se determina, si el proceso desde una frase en programas imbricados comienza en la frase 0 del programa principal o en la frase del programa en la cual se interrumpió por última vez la ejecución del programa.

  • Página 485: Reentrada Al Contorno

    Activar el pulsador externo de arranque START o bien Desplazar los ejes en la secuencia deseada: Pulsar las softkeys DESPLAZAR X, DESPLAZAR Z etc. y activarlas correspondientemente con la tecla externa START Proseguir con el mecanizado: Pulsar la tecla externa START HEIDENHAIN iTNC 530...

  • Página 486: Arranque Automático Del Programa

    11.5 Arranque automático del programa Aplicación Para poder realizar un arranque automático del programa, el TNC debe estar preparado por el constructor de su máquina, véase el manual de la máquina. Mediante la softkey AUTOSTART (véase fig. arriba dcha.), se puede activar un programa de mecanizado en un momento determinado, en el correspondiente modo de funcionamiento: Visualizar la ventana para determinar el momento de...

  • Página 487: Saltar Frases

    Después de una interrupción de tensión sigue siendo válido el último ajuste seleccionado. Borrar el signo "/" En el modo de funcionamiento Editar/Guardar programa seleccionar la frase en la que se debe borrar el signo que debe desaparecer Borrar signo "/" HEIDENHAIN iTNC 530...

  • Página 488: Parada Selectiva En La Ejecución Del Programa

    11.7 Parada selectiva en la ejecución del programa Aplicación EL TNC puede interrumpir la ejecución del programa o el test del programa en las frases que se haya programado M01. Si se utiliza M01 en el modo de funcionamiento ejecución del programa, el TNC no desconecta el cabezal y el refrigerante.

  • Página 489: Funciones Mod

    Funciones MOD...

  • Página 490: Seleccionar La Función Mod

    12.1 Seleccionar la función MOD A través de las funciones MOD se pueden seleccionar las visualizaciones adicionales y las posibilidades de introducción. Las funciones MOD disponibles, dependen del modo de funcionamiento seleccionado. Selección de las funciones MOD Seleccionar el modo de funcionamiento en el cual se quieren modificar las funciones MOD.

  • Página 491: Resumen De Funciones Mod

    Determinar los ejes para la aceptación de la posición real „ Fijación de los finales de carrera „ Visualizar punto de referencia „ Visualización de los tiempos de funcionamiento „ Si es preciso visualizar los ficheros HELP HEIDENHAIN iTNC 530...

  • Página 492: Números De Software Y De Opciones

    Los números de software siguientes se encuentran tras la selección de las funciones MOD en la pantalla TNC: „ NC: Número del software NC (se administra por HEIDENHAIN) „ PLC: Número o nombre del software PLC (se administra por el fabricante de la máquina)

  • Página 493: Introducción Del Código

    Finalizar el indice de versiones: Pulsar la tecla END Si se requiere, puede separar el fichero versión.a guardado en el directorio TNC: y enviarlo para realizar diagnósticos tanto a HEIDENHAIN como al constructor de la máquina. HEIDENHAIN iTNC 530...

  • Página 494: Introducción Del Service-Packs

    12.4 Introducción del Service-Packs Aplicación Póngase siempre en contacto con el fabricante de la máquina antes de instalar un Service Pack Tras finalizar el proceso de instalación, el TNC ejecuta un arranque inmediato. Antes de la carga del Service Pack, debe ponerse la máquina en estado de PARADA DE EMERGENCIA.

  • Página 495: Ajuste De Las Conexiones De Datos

    La velocidad en BAUDIOS (velocidad de transmisión de los datos) se puede seleccionar entre 110 y 115.200 baudios. Aparato externo Funcionamiento Símbolo Software TNCremo de HEIDENHAIN LSV2 para el manejo a distancia del TNC PC con software para la transmisión TNCremo de HEIDENHAIN...

  • Página 496: Asignación

    Asignación Con esta función se determina a donde se transmiten los datos del Applicaciones: „ Emisión de los valores con el parámetro Q, D15 „ Emisión de valores de parámetros Q con la función D16 Dependiendo del modo de funcionamiento del TNC, se utiliza la función IMPRESION o TEST IMPR.: Modo de funcionamiento TNC Función transmisión...

  • Página 497: Software Para Transmisión De Datos

    Para la transmisión de ficheros de TNC a TNC, debería utilizarse el software de HEIDENHAIN TNCremoNT para la transmisión de datos. Con el TNCremoNT es posible controlar todos los controles de HEIDENHAIN mediante el interfaz en serie o mediante el interfaz Ethernet. La versión actual de TNCremo NT puede ser descargada sin coste alguno desde la base de datos de HEIDENHAIN (www.heidenhain.de, <Service>, <Download-Bereich>,...
  • Página 498 Transmisión de datos entre el TNC y el TNCremoNT Comprobar si el TNC está conectado al interfaz de datos en serie o a la red de su ordenador Una vez iniciado el TNCremo se pueden ver en la parte izquierda de la ventana principal todos los ficheros memorizados en el directorio activado A través de <Directorio>, <Cambiar carpeta>...

  • Página 499: Conexión Ethernet

    La longitud de cable máxima entre el TNC y un empalme depende de la calidad del cable, del recubrimiento y del tipo de red (100BaseTX o 10BaseT). Si se conecta el TNC directamente al PC, debe emplearse un cable cruzado. HEIDENHAIN iTNC 530...

  • Página 500: Conexión Del Itnc Directamente Con Un Pc Windows

    Conexión del iTNC directamente con un PC Windows Ud. podrá conectar directamente el iTNC 530 con un PC que esté equipado con una tarjeta Ethernet, sin dificultad y sin requerir conocimientos de trabajo en red. Para ello deben relizarse una serie de ajustes en el TNC y sus correspondientes ajustes en el PC.
  • Página 501 PC, p.ej., 160.1.180.1 Introducir en el campo de introducción para <Máscara subnet> 255.255.0.0 Confirmar los ajustes con <OK> Guardar la configuración de la red con <OK>, y, dado el caso, se deberá reiniciar de nuevo Windows HEIDENHAIN iTNC 530...
  • Página 502 NAMESERVER Dirección de red del servidor de dominio (por el momento aún no se valora) La indicación mediante el protocolo corresponde al iTNC 530, se emplea el protocolo de transmisión según RFC 894. 12 Funciones MOD...
  • Página 503 Definición, de si el TNC debe repetir mientras tanto el Remote Procedure Call, hasta que el servidor NFS contesta. soft introducido: No repetir el Remote Procedure Call soft no introducido: Repetir siempre el Remote Procedure Call HEIDENHAIN iTNC 530...
  • Página 504 Ajuste Significado OPTIONS en Entradas sin espacio, separadas por comas y FILESYSTEM- escritas una tras otra. Atención a mayúsculas y TYPE=smb minúsculas. para conexión ip=:dirección ip del PC, con la que el TNC debe directa a las estar conectado redes username=: Nombre de usuario con el que se Windows debe registrar el TNC...
  • Página 505 TIMEOUT No recibir de nuevo el paquete de datos, comprobar conexión CAN NOT ROUTE No se ha podido enviar el paquete de datos, comprobar la dirección de Internet del servidor y la ruta en el TNC HEIDENHAIN iTNC 530...

  • Página 506: Configuración De Pgm Mgt

    12.7 Configuración de PGM MGT Aplicación Mediante la función MOD se determina que directorios o que ficheros deben ser visualizados por el TNC: „ Ajuste PGM MGT: Administración de ficheros simplificada sin visualización del directorio o administración de ficheros ampliada con visualización del directorio „...

  • Página 507: Ficheros Dependientes

    (incluidos ciclos); los registros se listan en una secuencia cronológica Número de herramienta (–1: aun no se ha cambiado ninguna herramienta) Indice de herramientas NOMBRE Nombre de la herramienta en la tabla de herramientas TIME Tiempo de aplicación de la herramienta en segundos HEIDENHAIN iTNC 530...
  • Página 508 Columna Significado Radio de la herramienta R + Sobremedida radio de la herramienta DR en la tabla de herramientas. La unidad es 0.1 µm BLOCK Número de frase, en la que se ha programado la frase TOOL CALL „ PATH TOKEN = TOOL: Camino del programa o subprograma activo „...

  • Página 509: Parámetros De Usuario Específicos De La Máquina

    Para que el usuario pueda ajustar funciones específicas de la máquina, el fabricante de la máquina puede definir hasta 16 parámetros de máquina como parámetros de usuario. Esta función no está disponible en todos los TNCs. Rogamos consulten el manual de su máquina. HEIDENHAIN iTNC 530...

  • Página 510: Representación Del Bloque En El Espacio De Trabajo

    12.9 Representación del bloque en el espacio de trabajo Aplicación En el modo de funcionamiento Test del programa se puede comprobar gráficamente la posición del bloque en el espacio de la máquina y se puede activar la supervisión del espacio de trabajo en el modo de funcionameinto Test del programa.

  • Página 511: Girar La Representación Completa

    Girar la representación completa En la tercera carátula de Softkeys están a su disposición funciones con las que podrá inclinar o girar la representación completa: Función Softkeys Girar verticalmente la representación Inclinar horizontalmente la representación HEIDENHAIN iTNC 530...

  • Página 512: Selección De La Visualización De Posiciones

    12.10 Selección de la visualización de posiciones Aplicación Para el funcionamiento Manual y los modos de funcionamiento de ejecución del programa se puede influir en la visualización de coordenadas: En la figura de la derecha se pueden observar diferentes posiciones de la hta.

  • Página 513: Selección Del Sistema Métrico

    Conmutación mm/pulg = pulg. Visualización con 4 posiciones detrás de la coma Cuando se tiene activada la visualización en pulgadas el TNC muestra también el avance en pulg./min. En un programa en pulgadas el avance se introduce con un factor 10 veces mayor. HEIDENHAIN iTNC 530...
  • Página 514 Aplicación Con la función MOD Introducción del programa se conmuta la programación del fichero $MDI. „ Programación $MDI.H en texto claro: Introducción del programa: HEIDENHAIN „ Programación de $MDI.I según la norma DIN/ISO: Introducción del pgm: ISO 12 Funciones MOD...

  • Página 515: Selección Del Eje Para Generar Una Frase L

    Selección de eje %01111: X, Y, Z, IV. X, Y, Z, IV. Selección de eje %00111: aceptar ejes X, Y, Z Selección de eje %00011: aceptar ejes X, Y Selección de eje %00001: aceptar el eje X HEIDENHAIN iTNC 530...

  • Página 516: Introd. De Los Márgenes De Desplazamto.,Visualización Del Punto Cero

    12.14 Introd. de los márgenes de desplazamto.,visualización del punto cero Aplicación Dentro del margen de los finales de carrera máximos se puede delimitar el recorrido útil para los ejes de coordenadas. Ejemplo de empleo: Asegurar el divisor óptico contra colisiones El máximo margen de desplazamiento se delimita con los finales de carrera.

  • Página 517: Visualización Del Punto De Referencia

    Los valores visualizados son dependientes de su configuración de la máquina Tenga Ud. en cuenta la indicaciones en el capitulo 2 (véase “Explicación de los valores guardados en la tabla de presets” en pág.66) HEIDENHAIN iTNC 530...

  • Página 518: Visualizar Los Ficheros Help

    12.15 visualizar los ficheros HELP Aplicación Los ficheros HELP (ficheros de ayuda) ayudan al usuario en situaciones en las cuales se precisan determinadas funciones de manejo, como p.ej. liberar la máquina después de una interrupción de tensión. También se pueden documentar funciones auxiliares en los ficheros HELP.

  • Página 519: Visualización De Los Tiempos De Funcionamiento

    Significado Control conectado Tiempo de funcionamiento desde la puesta en marcha Máquina conectada Tiempo de funcionamiento de la máquina desde la puesta en marcha Ejecución de Tiempo de funcionamiento en ejecución programa desde la puesta en marcha HEIDENHAIN iTNC 530...

  • Página 520: Llamada/Finalización Teleservice

    RS-232-C. Con el software TeleService de HEIDENHAIN, el fabricante de la máquina puede, mediante un modem ISDN realizar una conexión al TNC para resultados de diagnóstico. Se dispone de las siguientes funciones: „...

  • Página 521: Acceso Externo

    TNC.SYS, se pregunta antes por el código. Permitir la conexión al TNC: Ajustar la softkey ACCESO EXTERNO a OFF. El TNC bloquea el acceso a los datos a través de la conexión LSV-2 HEIDENHAIN iTNC 530...

  • Página 523: Tablas Y Resúmenes

    Tablas y resúmenes...

  • Página 524: Parámetros De Usuario Generales

    13.1 Parámetros de usuario generales Los parámetros de usuario generales son parámetros de máquina, que influyen en el comportamiento del TNC. Los casos típicos de empleo son p.ej. „ idioma del diálogo „ comportamiento de conexiones „ velocidades de desplazamiento „...
  • Página 525 0,001 a 99 999,9999 [mm] Distancia de seguridad hasta el punto de MP6140 palpación en medición automática 0,001 a 99 999,9999 [mm] Marcha rápida para la palpación con un MP6150 palpador digital 1 a 300 000 [mm/min] HEIDENHAIN iTNC 530...
  • Página 526 Palpadores 3D Medición de la desviación del palpador en MP6160 la calibración del palpador digital Sin giro de 180° del palpador en la calibración: 0 Función M para realizar el giro de 180° con el palpador en la calibración: 1 a 999 Función M para orientar al palpador de MP6161 infrarojos antes de cualquier medición...
  • Página 527 Se precisa para el cálculo de las revoluciones y del avance de palpación Medición con hta. girando: Velocidad de MP6572 giro 0,000 a 1 000,000 [U/min] Con la entrada 0 se limita la velocidad a 1000 rpm HEIDENHAIN iTNC 530...
  • Página 528 Palpadores 3D Coordenadas del punto central del vástago MP6580.0 (margen de desplaz. 1) del TT 120 referidas al punto cero de la eje X máquina MP6580.1 (margen de desplaz. 1) Eje Y MP6580.2 (margen de desplaz.1) Eje Z MP6581.0 (margen de desplaz. 2) Eje X MP6581.1 (margen de desplaz.
  • Página 529 Todos los tipos de fichero seleccionables por softkey: +0 Bloquear la selección de programas HEIDENHAIN (Softkey MOSTRAR.H): +1 Bloquear la selección de programas DIN/ISO (Softkey MOSTRAR.I): +2 Bloquear la selección de tablas de herramientas (Softkey MOSTRAR.T): +4 Bloquear la selección de tablas de punto cero (Softkey MOSTRAR.D): +8...
  • Página 530 Visualizaciones del TNC, Editor del TNC Determinar el idioma MP7230 de diálogo Inglés: 0 Alemán: 1 Checo: 2 Francés: 3 Italiano: 4 Español: 5 Portugués: 6 Sueco: 7 Danés: 8 Finlandés: 9 Holandés: 10 Polaco: 11 Húngaro: 12 Reservado: 13 Ruso (caracteres cirílicos): 14 (sólo posible en MC 422 B) Chino (simplificado): 15 (sólo posible en MC 422 B) Chino (tradicional): 16 (sólo posible en MC 422 B)
  • Página 531 Tolerancia para reconocimiento de desgaste de la longitud de herramienta – LTOL: 0 a 32; Ancho de columna: 6 caracteres MP7266.15 Tolerancia para reconocimiento de desgaste del radio de herramienta – RTOL: 0 a 32; Ancho de columna: 6 caracteres HEIDENHAIN iTNC 530...
  • Página 532 Visualizaciones del TNC, Editor del TNC Configuración de la MP7266.16 tabla de htas. (no Dirección de corte – DIRECTO: 0 a 32; Ancho de columna: 7 caracteres configurar: 0); número MP7266.17 de columnas en la tabla Estado PLC – PLC: 0 a 32; Ancho de columna: 9 caracteres de htas.
  • Página 533 La visualización se refiere al punto de ref. de la hta.: 0 hta. La visualización en el eje de la hta. se refiere a la superficie frontal de la hta.: 1 HEIDENHAIN iTNC 530...
  • Página 534 Visualizaciones del TNC, Editor del TNC Paso de visualización MP7289 para la posición del 0,1 °: 0 cabezal 0,05 °: 1 0,01 °: 2 0,005 °: 3 0,001 °: 4 0,0005 °: 5 0,0001 °: 6 Paso de visualización MP7290.0 (eje X) a MP7290.13 (eje 14) 0,1 mm: 0 0,05 mm: 1 0,01 mm: 2...
  • Página 535 Simulación gráfica sin MP7317.0 eje de cabezal 0 a 88 (0: Función inactiva) programado: Función M para el arranque Simulación gráfica sin MP7317.1 eje de cabezal 0 a 88 (0: Función inactiva) programado: Función M para el final HEIDENHAIN iTNC 530...
  • Página 536 Visualizaciones del TNC, Editor del TNC Ajuste del barrido de la MP7392 pantalla 0 a 99 [min] (0: Función inactiva) Introducir el tiempo después del cual el TNC deberá realizar el barrido de la pantalla 13 Tablas y resúmenes...
  • Página 537 Avance en el eje de herramienta con M103 F.. Reducción inactiva: +0 Avance en el eje de herramienta con M103 F.. Reducción activa: +16 Parada exacta en posicionamientos con ejes giratorios no activados: +0 Parada exacta en posicionamientos con ejes giratorios activados: +64 HEIDENHAIN iTNC 530...
  • Página 538 Mecanizado y ejecución del programa Mensaje de error en la llamada de ciclo MP7441 Emitir aviso de error, si M3/M4 están inactivos: 0 Suprimir el aviso de error, si M3/M4 están inactivos: +1 Reservado: +2 Suprimir el aviso de error, si la profundidad está programada como positiva: +0 Emitir aviso de error, si la profundidad está...

  • Página 539: Interfaz V.24/Rs-232-C Equipos Heidehain

    Hembra Macho Hembra Color Hembra libre Rojo Rojo Amarillo Amarillo Blanco Blanco Marrón Marrón Señal GND Negro Negro Violeta Violeta Gris Gris blanco/verde blanco/verde libre Verde Verde carcasa Pantalla carcasa Pantalla exterior carcasa carcasa carcasa carcasa Pantalla exterior carcasa exterior HEIDENHAIN iTNC 530...

  • Página 540: Aparatos Que No Son De La Marca Heidenhain

    Aparatos que no son de la marca HEIDENHAIN La distribución de conectores en un aparato que no es HEIDENHAIN puede ser muy diferente a la distribución en un aparato HEIDENHAIN. Depende del aparato y del tipo de transmisión. Para la distribución de pines del bloque adaptador véase el dibujo de abajo.

  • Página 541: Interface Ethernet De Conexión Rj45

    Conexión V.11/RS-422 En la conexión V.11 sólo se conectan aparatos que no son de HEIDENHAIN. El interfaz cumple la norma EN 50 178 "Separación segura de la red". La distribución de pines en la unidad lógica (X28) y en el bloque adaptador son idénticas.

  • Página 542: Información Técnica

    8 ejes más o 7 ejes más más 2º cabezal „ Regulación digital de corriente y de velocidad Programación En texto claro HEIDENHAIN, con smarT.NC y según DIN/ISO „ Entradas de posición Posiciones nominales para rectas y círculos en coordenadas cartesianas o polares „...
  • Página 543 Entrada y salida al contorno Mediante recta tangencial o vertical „ Mediante arco de círculo „ Programación libre de Libre programación de contornos FK en texto claro HEIDENHAIN con apoyo gráfico contornos FK para piezas NC no acotadas „ Saltos en el programa Subprogramas „...
  • Página 544 Funciones de usuario Test gráfico Simulación gráfica antes de un mecanizado incluso cuando se procesa otro programa Formas de representación „ Representación en 3 planos/Representación 3 D „ Ampliación de una parte „ Gráfico de programación En el modo de funcionamiento "Edición de programa" se trazan las frases NC interactivo introducidas (Gráfico de barras 2D) también si otro programa se está...
  • Página 545 V.24 / RS-232-C y V.11 / RS-422 max. 115 kBaud „ Interfaz de datos ampliada con protocolo LSV 2 para el control externo del TNC a través del interfaz de datos con el software de HEIDENHAIN TNCremo „ Interfaz Ethernet 100 Base T aprox.
  • Página 546 Opción de software 1 Programar contornos en el desarrollo de un cilindro Mecanizado con mesa giratoria „ Avance en mm/min Inclinación del plano de mecanizado Traslación de coordenadas Círculo en 3 ejes en plano de mecanizado inclinado Interpolación Opción de software 2 †Ejecución del movimiento libre de sacudidas Mecanizado 3D †Corrección de herramienta 3D a través de un vector normal a la superficie...
  • Página 547 Número de error en la función paramétrica Q 0 a 1,099 (4.0) Parámetro Spline K -9,99999999 a +9,99999999 (1,8) Exponente para el parámetro spline -255 a 255 (3,0) Vectores normales N y T en la compensación -9,99999999 a +9,99999999 (1,8) HEIDENHAIN iTNC 530...

  • Página 548: Cambio De Batería

    13.4 Cambio de batería Cuando el control está desconectado, la batería se encarga de alimentar el TNC, para no perder la memoria RAM. Cuando el TNC emite el aviso de cambiar batería, ésta debe cambiarse: ¡Para cambiar la batería desconectar antes la máquina y el TNC! ¡La batería sólo puede cambiarla personal cualificado! Tipo de batería: 1 pila de litio, tipo CR 2450N (Renata) Id.

  • Página 549: Direccionamientos Din/Iso

    Acabado de la isla rectangular Seite 318 Acabado de la cajera circular Seite 320 Acabado de la isla circular Seite 322 Cajera rectangular Seite 297 Cajera circular Seite 302 Fresado de ranura Seite 306 Ranura circular Seite 311 HEIDENHAIN iTNC 530...
  • Página 550 frase a Grupo Función Indicación frase activa Ciclos para realizar Figura o modelo de puntos sobre un círculo Seite 334 figuras de puntos Figura o modelo de puntos sobre líneas Seite 336 Ciclos para realizar Definición del contorno de cajera Seite 340 contornos Datos de contorno...
  • Página 551 Unidad de medida: Pulgadas (al comienzo del programa) Seite 104 Unidad de medida: Milímetros (al comienzo del programa) Indicación de cotas Datos de medida absolutos Seite 85 Datos de medida incrementales Seite 85 „ Subprogramas Fijar un número de label HEIDENHAIN iTNC 530...

  • Página 552: Letras De Dirección Ocupadas

    Letras de dirección ocupadas Letra de dirección Función Inicio del programa o bién llamada al programa Número del punto cero con el ciclo G53 Movimiento de giro alrededor del eje X Movimiento de giro alrededor del eje Y Movimiento de giro alrededor del eje Z Definición de parámetros (parámetros Q) Longitud de corrección de desgaste con llamada a la herramienta Radio de corrección de desgaste con llamada a la herramienta...

  • Página 553: Funciones Paramétricas

    Si es mayor. entonces salto Seite 442 Si es menor. entonces salto Seite 442 Angulo (ángulo de c sen a y c cos a) Seite 440 Número de error Seite 446 Print Seite 448 Transmisión de valores al PLC Seite 448 HEIDENHAIN iTNC 530...

  • Página 555: Itnc 530 Con Windows 2000 (Opcional)

    530 con Windows 2000 (opcional)

  • Página 556: Introducción

    El PRODUCTO DE SOFTWARE no es tolerante a los errores. HEIDENHAIN ha determinado de forma independiente el uso del PRODUCTO DE SOFTWARE en el TNC confía en que HEIDENHAIN se asegure mediante varias revisiones de la idoneidad del PRODUCTO DE SOFTWARE para su uso.
  • Página 557 PRODUCTO DE SOFTWARE, y por tanto de las condiciones de exportación de las filiales de los EEUU así como las limitaciones respecto a los usuarios finales y del punto de destino. Encontrará más información bajo http://www.microsoft.com/ exporting/. HEIDENHAIN iTNC 530...

  • Página 558: Generalidades

    Windows 2000 pueden consultarse en la documentación de Windows. Los controles TNC de HEIDENHAIN siempre han sido fáciles de usar: una programación simple en diálogo de lenguaje de programación HEIDENHAIN, ciclos orientados a la práctica, teclas de función definidas, y funciones de gráfico intuitivas los hacen figurar entre los...

  • Página 559: Datos Técnicos

    Datos técnicos Datos técnicos iTNC 530 con Windows 2000 Versión Control numérico de dos procesadores con „ Sistema operativo en tiempo real HEROS para el control de la máquina „ Sistema operativo para PC WIndows 2000 como interfáz de usuario „...

  • Página 560: Entrada En Windows

    14.2 Iniciar la aplicación iTNC 530 Entrada en Windows Despues de conectar la fuente de alimentación, el iTNC 530 arranca automáticamente. Cuando aparece el diálogo de entrada de Windows, existen dos posibilidades de entrada: „ Entrada como usuario del TNC „...

  • Página 561: Entrada Como Administrados Local

    Windows y no acepta ninguna reponsabilidad en el funcionamiento de las aplicaciones instaladas por Ud. HEIDENHAIN no se hace responsable de los daños que pueda sufrir el disco duro que provengan de las actualizaciones de softwares externos o de softwares de...

  • Página 562: Desconexión De Un Usuario

    Básico Para evitar la pérdida de datos en la desconexión, deberá desconectar el iTNC 530 de forma adecuada. Para ello se dispone de varias posibilidades, descritas en los párrafos siguientes. Si se desconecta el iTNC 530 de cualquier forma puede producirse una perdida de datos.

  • Página 563: Finalizar La Aplicación Itnc

    Pulsar la tecla de Windows en el teclado ASCII: La aplicación iTNC se minimizará y se mostrará la barra de tareas Hacer doble clic sobre el símbolo verde HEIDENHAIN debajo en la barra de tareas: Aparece el panel de control iTNC (ver figura superior derecha) Escoger la función para cerrar la aplicación iTNC 530:...

  • Página 564: Finalizar Windows

    (ver figura central de la derecha) que cubrirá el aviso del iTNC. Nunca confirmar el aviso con End Now, de lo contrario, podrian producirse pérdidas de datos o resultar dañada la máquina. 14 iTNC 530 con Windows 2000 (opcional)

  • Página 565: Ajustes En La Red

    Adecuar ajustes El iTNC 530 trae de fábrica dos conexiones a red: la Local Area Connection y la iTNC Internal Connection (ver figura de la derecha). La Local Area Connection es la conexión del iTNC a su red. Todos los ajustes conocidos que provienen de Windows 2000 pueden adecuarse a su red sin problemas (ver aqui también la descripción de...

  • Página 566: Control De Acceso

    No está permitido ni limitar el acceso para estos grupos ni añadir otros grupos y en estos grupos prohibir determinados accesos. (restricciones de acceso tienen en Windows primacia sobre los permisos de acceso). 14 iTNC 530 con Windows 2000 (opcional)

  • Página 567: Particularidades En La Gestión De Ficheros

    Ir a la gestión de ficheros: pulsar la tecla PGM MGT Poner el campo en claro a la derecha en la ventana de la unidad Conmutar la barra de Softkeys al segundo plano Actualizar la vista de la unidad: pulsar Softkey AKT. BAUM HEIDENHAIN iTNC 530...

  • Página 568: Transmisión De Datos Al Itnc

    (p.ej., \\PC0815\DIR1) no es posible. Ficheros específicos del TNC Tras haber conectado el iTNC 530 a su red es posible acceder desde el iTNC a cualquier procesador y transmitir ficheros. No obstante, sólo es posible iniciar la transmisión de determinados tipos de ficheros desde el iTNC.
  • Página 569 ... 147 Ajustes en la red ... 502 Nociones básicas ... 340, 371 introducirlos en el programa ... 146 iTNC 530 con Windows 2000 ... 565 Pretaladrado ... 348 llamar ... 158 Añadir comentarios ... 117 Profundidad de acabado ...
  • Página 570 Esfera ... 462 dentro de la frase ... 490 cabezal ... 158 Espejo ... 400 Resumen ... 491 iTNC 530 ... 36 Esquinas abiertas del contorno: Salir ... 490 con Windows 2000 ... 556 M98 ... 213 Funciones angulares ... 440 Estado del fichero ...
  • Página 571 Tabla de presets ... 64 Punto central del círculo ... 186 datos ... 525 Punto de partida profundizado en para visualizaciones del TNC y para Taladrado ... 263 el editor del TNC ... 529 HEIDENHAIN iTNC 530...
  • Página 572 TNCremo ... 497 Tramitar actualización de software ... 494 Transmisión de datos externa iTNC 530 ... 99 iTNC 530 con Windows 2000 ... 567 Traslación de coordenadas ... 393 Trayectoria circular ... 187, 188, 190, 196, 197 Trazado del contorno ... 352...

  • Página 573: Tabla De Resumen: Funciones Auxiliares

    Tabla de resumen: Funciones auxiliares Activación Actúa en la frase - pág. „ PARADA en la ejecución del pgm/PARADA del cabezal/refrigerante DESCONECTADO Pág. 205 „ Parada selectiva de la ejecución del pgm Pág. 488 „ PARADA de la ejecución del pgm/PARADA del cabezal/Refrigerante desconectado/si es Pág.
  • Página 574 Activación Actúa en la frase - pág. „ M109 Velocidad de trayectoria constante en la cuchilla de la herramienta Pág. 216 (Aumento y reducción del avance) „ M110 Velocidad de trayectoria constante en la cuchilla de la herramienta (sólo reducción del avance) „...

  • Página 575: Resumen De Funciones Din/Iso

    Resumen de funciones DIN/ISO Funciones M M109 Velocidad de trayectoria constante en la cuchilla de la iTNC 530 herramienta (Aumento y reducción del avance) M110 Velocidad de trayectoria constante en la cuchilla de la Funciones M herramienta(sólo reducción del avance)
  • Página 576 Funciones G Funciones G Movimientos de la herramienta Ciclos para la elaboración de taladrados y roscas Interpolación de rectas, cartesiana en la marcha G262 Fresado de rosca rápida G263 Fresado de rosca profunda Interpolación de rectas, cartesiana G264 Fresado de taladro de rosca Interpolación de círculos, cartesiana, en sentido G265 Fresado de taladro de rosca helicoidal...
  • Página 577 Funciones G Funciones G Ciclos del sistema de palpación para registrar una Unidad métrica posición oblicua Unidad métrica en pulgadas (determinar al G400 Giro básico sobre dos puntos comienzo del programa) G401 Giro básico sobre dos taladrados Unidad métrica en milímetros (determinar al G402 Giro básico sobre dos islas comienzo del programa)
  • Página 578 Traslación de coordenadas Direcciones Radio de coordenadas polares Traslación de Activación Cancelar Radio del círculo con G02/G03/G05 coordenadas Radio de redondeo con G25/G26/G27 Desplazamiento G54 X+20 Y+30 G54 X0 Y0 Z0 Radio de herramienta con G99 del punto cero Z+10 Velocidad del cabezal Espejo G28 X...

  • Página 579: Palpadores 3D De Heidenhain
