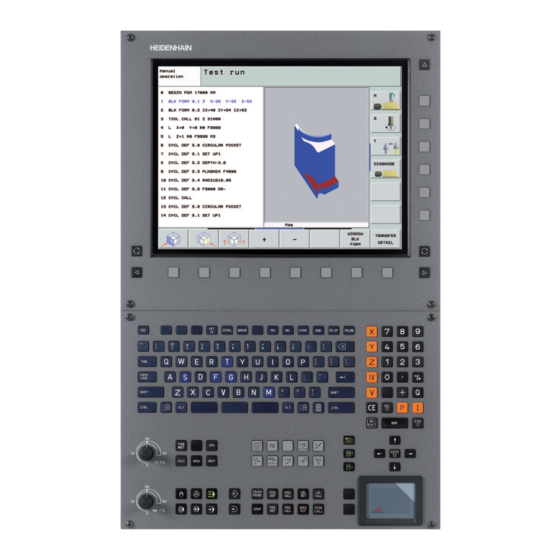

iTNC 530
Software NC
340 420-xx
Modo de empleo
Diálogo en texto claro
HEIDENHAIN
Español (es)
2/2003

Publicidad

Tabla de contenido
loading

Manuales relacionados para HEIDENHAIN iTNC 530

Resumen de contenidos para HEIDENHAIN iTNC 530

  • Página 1 530 Software NC 340 420-xx Modo de empleo Diálogo en texto claro HEIDENHAIN Español (es) 2/2003...
  • Página 2 Teclas de la pantalla Programación de los tipos de trayectoria Seleccionar la subdivisión de la pantalla Aproximación/salida del contorno Seleccionar la pantalla entre el Programación libre de contornos FK funcionamiento Máquina y Programación Softkeys: Seleccionar la función en pantalla Rectas Punto central del círculo/polo para Conmutación de las carátulas de softkeys coordenadas polares...

  • Página 5: Tipo De Tnc, Software Y Funciones

    Rogamos se pongan en contacto con el constructor de la máquina para conocer el funcionamiento de la misma. Muchos constructores de máquinas y HEIDENHAIN ofrecen cursillos de programación para los TNC. Se recomienda tomar parte en estos cursillos, para aprender las diversas funciones del TNC.
  • Página 6 Nuevas funciones del software NC 340 420-xx Integración del TNC por Ethernet en la red de Windows (véase “Ajustes específicos de red” en pág. 455) Definición de contornos superpuestos con Fórmula de contornos (véase “Ciclos SL con fórmula de contorno” en pág. 323) Aumentar/Disminuir paso a paso en el gráfico de simulación (véase “Girar la represesentación 3D y aumentar/disminuir”...
  • Página 7 El aumento de la sección se puede llevar a cabo también en la vista superior (véase “Ampliación de una sección” en pág. 428) Al copiar partes de programa se queda marcado el bloque copiado tras ser pegado (véase “Marcar, copiar, borrar y añadir partes del programa” en pág. 69) HEIDENHAIN iTNC 530...

  • Página 8: Descripciones Nuevas/Modificadas En Este Modo De Empleo

    Descripciones nuevas/modificadas en este modo de empleo Significado de los números de software mediante MOD (véase “Números de software y de opciones” en pág. 446)

  • Página 9: Tabla De Contenido

    Programación: Nociones básicas, gestión de ficheros, ayudas de programación Programación: Herramientas Programación: Programar contornos Programación: Funciones auxiliares Programación: Ciclos Programación: Subprogramas y repeticiones parciales de un programa Programación: Parámetros Q Test y ejecución del programa Funciones MOD Tablas y resúmenes HEIDENHAIN iTNC 530...
  • Página 11 1 Introducción ..1 1.1 iTNC 530 ..2 Programación: Diálogo conversacional HEIDENHAIN en texto claro y DIN/ISO ..2 Compatibilidad ..2 1.2 Pantalla y teclado ..3 Pantalla ..3 Determinar la subdivisión de la pantalla ..4 Teclado ..
  • Página 12 2.5 Inclinación del plano de mecanizado ..24 Aplicación y funcionamiento ..24 Sobrepasar los puntos de referencia en ejes basculantes ..25 Fijación del punto de referencia en un sistema inclinado ..25 Fijación del punto de referencia en máquinas con mesa giratoria ..26 Visualización de posiciones en un sistema inclinado ..
  • Página 13 El TNC en la red ..61 4.5 Abrir e introducir programas ..62 Estructura de un programa NC en formato HEIDENHAIN en texto claro ..62 Definición del bloque: BLK FORM ..62 Abrir un nuevo programa de mecanizado ..63 Programación de los movimientos de la herramienta con diálogo en texto claro ..
  • Página 14 4.8 Añadir comentarios ..75 Empleo ..75 Comentario durante la introducción del programa ..75 Añadir un comentario posteriormente ..75 Comentario en una misma frase ..75 Funciones al editar el comentario ..75 4.9 Elaboración de ficheros de texto ..76 Empleo ..
  • Página 15 Procedimiento para trabajar con el cálculo automático de revoluciones/avance ..128 Modificar la estructura de la tabla ..128 Transmisión de datos de tablas con los datos de corte ..130 Fichero de configuración TNC.SYS ..130 HEIDENHAIN iTNC 530...
  • Página 16 6 Programación: Programar contornos ..131 6.1 Movimientos de la herramienta ..132 Funciones de trayectoria ..132 Programación libre de contornos FK ..132 Funciones auxiliares M ..132 Subprogramas y repeticiones parciales de un programa ..132 Programación con parámetros Q ..132 6.2 Nociones básicas sobre los tipos de trayectoria ..
  • Página 17 Programación libre de rectas ..166 Programación libre de trayectorias circulares ..167 Posibles introducciones ..168 Puntos auxiliares ..171 Referencias relativas ..172 6.7 Movimientos de trayectoria - Interpolación por Splines ..179 Empleo ..179 HEIDENHAIN iTNC 530 XIII...
  • Página 18 7 Programación: Funciones- auxiliares ..181 7.1 Introducción de funciones auxiliares M y STOP ..182 Nociones básicas ..182 7.2 Funciones auxiliares para el control de la ejecución del pgm, cabezal y refrigerante ..183 Resumen ..183 7.3 Funciones auxiliares para la indicación de coordenadas ..184 Programación de coordenadas referidas a la máquina: M91/M92 ..
  • Página 19 ACABADO DE CAJERA CIRCULAR (ciclo 214) ..277 ACABADO DE ISLAS CIRCULARES (ciclo 215) ..279 FRESADO DE RANURAS (ciclo 3) ..281 RANURA con profundización pendular (en ambos sentidos) (ciclo 210) ..283 RANURA CIRCULAR con penetración pendular (ciclo 211) ..285 HEIDENHAIN iTNC 530...
  • Página 20 8.5 Ciclos para realizar figuras de puntos ..289 Resumen ..289 FIGURA DE PUNTOS SOBRE UN CIRCULO (ciclo 220) ..290 FIGURA DE PUNTOS SOBRE LINEAS (ciclo 221) ..292 8.6 Ciclos SL ..296 Nociones básicas ..296 Resumen de los ciclos SL ..
  • Página 21 9.5 Imbricaciones ..368 Tipos de imbricaciones ..368 Profundidad de imbricación ..368 Subprograma dentro de otro subprograma ..368 Repetición de repeticiones parciales de un programa ..369 Repetición de un subprograma ..370 HEIDENHAIN iTNC 530 XVII...
  • Página 22 10 Programación: Parámetros Q ..377 10.1 Principio de funcionamiento y resumen de funciones ..378 Instrucciones de programación ..378 Llamada a las funciones de parámetros Q ..379 10.2 Familias de funciones - Parámetros Q en vez de valores numéricos ..380 Ejemplo de frases NC ..
  • Página 23 Reentrada deseada al programa (proceso en una frase) ..438 Reentrada al contorno ..439 11.5 Arranque automático del programa ..440 Empleo ..440 11.6 Saltar frases ..441 Empleo ..441 11.7 Parada seleccionable en la ejecución del PGM ..442 Empleo ..442 HEIDENHAIN iTNC 530...
  • Página 24 12 Funciones MOD ..443 12.1 Seleccionar la función MOD ..444 Selección de las funciones MOD ..444 Modificar ajustes ..444 Salir de las funciones MOD ..444 Resumen de funciones MOD ..444 12.2 Números de software y de opciones ..446 Empleo ..
  • Página 25 13.2 Distrib. de conectores y cable conexión para las conex. de datos ..484 Interfaz V.24/RS-232-C equipos HEIDEHAIN ..484 Aparatos que no son de la marca HEIDENHAIN ..485 Conexión V.11/RS-422 ..486 Interface Ethernet de conexión RJ45 ..486 13.3 Información técnica ..

  • Página 27: Introducción

    Introducción...

  • Página 28: Programación: Diálogo Conversacional

    Estos controles son apropiados para su empleo en fresadoras y mandrinadoras, así como en centros de mecanizado. El iTNC 530 puede controlar hasta 9 ejes. Además se puede programar la posición angular del cabezal. En el disco duro integrado es posible memorizar muchos programas, incluso si se han creado externamente.

  • Página 29: Pantalla Y Teclado

    Determinación de la subdivisión de la pantalla Tecla de conmutación para los modos de funcionamiento Máquina y Programación Teclas de selección para softkeys del fabricante de la máquina Carátulas de softkey para el fabricante de la máquina 1 1 4 HEIDENHAIN iTNC 530...

  • Página 30: Determinar La Subdivisión De La Pantalla

    Determinar la subdivisión de la pantalla El usuario selecciona la subdivisión de la pantalla: De esta forma el iTNC indica, p.ej., en el modo de funcionamiento MEMORIZAR/ EDITAR PROGRAMA, un programa en la ventana izquierda, mientras que en la ventana derecha p.ej. se representa simultáneamente un gráfico de programación.

  • Página 31: Modos De Funcionamiento

    Posicionamiento manual En este modo de funcionamiento se programan desplazamientos sencillos, p.ej. para el fresado de superficies o el posicionamiento previo. Softkeys para la subdivisión de la pantalla Ventana softkey Programa Izquierda: programa, derecha: visualización de estados HEIDENHAIN iTNC 530...

  • Página 32: Memorizar/Editar Programa

    Memorizar/Editar programa Los programas de mecanizado se elaboran en este modo de funcionamiento. La programación libre de contornos, los diferentes ciclos y las funciones de parámetros Q ofrecen diversas posibilidades para la programación. El gráfico de programación puede mostrar los distintos pasos, si se desea.

  • Página 33: Ejecución Continua Del Programa Y Ejecución Del Programa Frase A Frase

    Izquierda: programa, derecha: gráfico Gráfico Sofkeys para la subdivisión de la pantalla en tablas de palets Ventana softkey Tablas de palets Izquierda: programa, derecha: tabla de palets Izquierda: tabla de palets, derecha: estado Izquierda: tabla de palets, derecha: gráfico HEIDENHAIN iTNC 530...

  • Página 34: Visualización De Estados

    1.4 Visualización de estados Visualización de estados “general“ La visualización de estados general informa del estado actual de la máquina. Aparece automáticamente en los modos de funcionamiento siguientes: Ejecución del pgm frase a frase y ejecución continua del pgm, mientras no se seleccione exclusivamente la visualización “Gráfico“, y en el modo posicionamiento manual.

  • Página 35: Visualizaciones De Estado Adicionales

    A continuación se describen diferentes visualizaciones de estado adicionales, seleccionables mediante softkeys : Información general del programa Nombre del programa principal Programas llamados Ciclo de mecanizado activado Punto central del círculo CC (polo) Tiempo de mecanizado Contador del tiempo de espera HEIDENHAIN iTNC 530...
  • Página 36 Posiciones y coordenadas Visualización de posiciones Tipo de visualización de posiciones, p.ej. posición real Angulo de inclinación para el plano de mecanizado Angulo del giro básico Información sobre las herramientas Visualización T: nº y nombre de la hta. Visualización RT: nº y nombre de la hta. gemela Eje de la herramienta Longitud y radios de la herramienta Sobremedidas (valores delta) del TOOL CALL (PGM) y de la tabla...
  • Página 37 Funciones auxiliares M activas Lista de las funciones M activadas, con un significado determinado Lista de las funciones M activas, que programa el constructor de la máquina HEIDENHAIN iTNC 530...
  • Página 38 Principio de funcionamiento: En los palpadores digitales de HEIDENHAIN un sensor óptico sin contacto registra la desviación del palpador. La señal creada ordena memorizar el valor real de la posición actual del sistema de palpador.

  • Página 39: Volantes Electrónicos Hr

    El recorrido por giro del volante se selecciona en un amplio campo. Además de los volantes empotrables HR 130 y HR 150, HEIDENHAIN ofrece el volante portátil HR 410 (véase la figura del centro).

  • Página 41: Funcionamiento Manual Y Ajuste

    Funcionamiento manual y ajuste...

  • Página 42: Conexión

    2.1 Conexión, desconexión Conexión La conexión y el sobrepaso de los puntos de referencia son funciones que dependen de la máquina. Rogamos consulten el manual de su máquina. Conectar la tensión de alimentación del TNC y de la máquina. A continuación el TNC indica el siguiente diálogo: TEST DE MEMORIA Se comprueba automáticamente la memoria del TNC...

  • Página 43: Desconexión

    U U U U Cuando el TNC visualiza en una ventana el texto Ahora se puede apagar, se puede interrumpir la tensión de alimentación del TNC Si se desconecta el TNC de cualquier forma puede producirse una pérdida de datos. HEIDENHAIN iTNC 530...

  • Página 44: Desplazamiento De Los Ejes De La Máquina

    2.2 Desplazamiento de los ejes de la máquina Nota El desplazamiento con los pulsadores externos de manual es una función que depende de la máquina. ¡Rogamos consulten el manual de su máquina! Desplazar el eje con los pulsadores externos de manual Seleccionar el modo de funcionamiento Manual Accionar los pulsadores de manual y mantenerlos...

  • Página 45: Desplazamiento Con El Volante Electrónico

    También se pueden realizar desplazamientos con el volante, durante la ejecución del programa Desplazamiento Seleccionar el modo Volante Electrónico Mantener pulsada la tecla de confirmación del volante Seleccionar el eje Seleccionar el avance Desplazar el eje en sentido + o - HEIDENHAIN iTNC 530...

  • Página 46: Posicionamiento Por Incrementos

    Posicionamiento por incrementos En el posicionamiento por incrementos el TNC desplaza un eje de la máquina según la cota incremental que se haya programado. Seleccionar el modo de funcionamiento Manual o Volante electrónico Seleccionar el posicionamiento por incrementos: Softkey INCREMENTO en ON APROXIMACIÓN = Introducir el paso de aproximación en mm, p.ej.

  • Página 47: Revoluciones S, Avance F Y Función Auxiliar M

    Con los potenciómetros de override para las revoluciones S del cabezal y el avance F, se puede modificar el valor determinado entre 0% y 150%. El potenciómetro de override para las revoluciones del cabezal sólo actúa en máquinas con accionamiento del cabezal controlado. HEIDENHAIN iTNC 530...

  • Página 48: Fijación Del Punto De Referencia (Sin Palpador 3D)

    2.4 Fijación del punto de referencia (sin palpador 3D) Nota Fijación del punto de referencia con un palpador 3D: véase el modo de empleo de los ciclos de palpación. En la fijación del punto de referencia, la visualización del TNC se fija sobre las coordenadas conocidas de una posición de la pieza.

  • Página 49: Fijar El Punto De Referencia

    Los puntos de referencia para los ejes restantes se fijan de la misma forma. Si se utiliza una herramienta preajustada en el eje de aproximación, se fija la visualización de dicho eje a la longitud L de la herramienta o bien a la suma Z=L+d. HEIDENHAIN iTNC 530...

  • Página 50: Inclinación Del Plano De Mecanizado

    2.5 Inclinación del plano de mecanizado Aplicación y funcionamiento El constructor de la máquina ajusta las funciones para la inclinación del plano de mecanizado al TNC y a la máquina. En determinados cabezales basculantes (mesas giratorias), el constructor de la máquina determina si el TNC interpreta los ángulos programados en el ciclo como coordenadas de los ejes giratorios o como componentes angulares de un plano inclinado.

  • Página 51: Sobrepasar Los Puntos De Referencia En Ejes Basculantes

    En el caso de que los ejes basculantes de su máquina no estén controlados, deberá introducir la posición real del eje giratorio en el menú de inclinación manual: Si no coincide la posición real del eje(s) giratorio(s) con lo programado, el TNC calculará mal el punto de referencia. HEIDENHAIN iTNC 530...

  • Página 52: Fijación Del Punto De Referencia En Máquinas Con Mesa Giratoria

    El TNC tiene en cuenta a la hora de fijar el punto de referencia la posición de los ejes basculantes, incluso cuando la función inclinación de zona de mecanizado se halla inactiva. Tenga en cuenta la posición del ángulo del eje giratorio, cuando fije el punto de referencia o lleve a cabo la corrección.

  • Página 53: Activación De La Inclinación Manual

    19 PLANO DE MECANIZADO, serán válidos los valores angulares definidos en el ciclo (a partir de la definición del ciclo). En este caso se sobreescriben los valores angulares introducidos en el menú. HEIDENHAIN iTNC 530...

  • Página 55: Posicionamiento Manual (Mdi)

    Posicionamiento manual...

  • Página 56: Programación Y Ejecución De Mecanizados Sencillos

    En este modo de funcionamiento se puede introducir y ejecutar directamente un programa corto en formato HEIDENHAIN en texto claro o DIN/ISO. También se puede llamar a ciclos del TNC.
  • Página 57 Seleccionar el eje de la mesa giratoria, introducir el ángulo de giro y el avance anotados, p.ej. L C+2.561 Finalizar la introducción Accionar el pulsador externo de arranque START: Se anula la inclinación mediante el giro de la mesa giratoria HEIDENHAIN iTNC 530...
  • Página 58 Protección y borrado de programas $MDI El fichero $MDI se utiliza normalmente para programas cortos y transitorios. Si a pesar de ello se quiere memorizar un programa, deberá procederse de la siguiente forma: Seleccionar el modo de funcionamiento Memorizar/ Editar pgm Llamada a la gestión de programas: Tecla PGM MGT (Program Management) Marcar el fichero $MDI...
  • Página 59 Programación: Principios básicos, gestión de ficheros, ayuda a la programación, gestión de palets...

  • Página 60: Programación: Nociones Básicas, Gestión

    4.1 Nociones básicas Sistemas de medida de recorridos y marcas de referencia En los ejes de la máquina hay sistemas de medida , que registran las posiciones de la mesa de la máquina o de la herramienta. En los ejes lineales normalmente se encuentran montados sistemas longitudinales de medida, en las mesas circulares y ejes basculantes X (Z,Y)

  • Página 61: Sistema De Referencia En Fresadoras

    Z+, el pulgar la dirección X+ y el índice la dirección Y+. El iTNC 530 puede controlar en total un máximo de 9 ejes. Además de los ejes principales X, Y y Z, existen también ejes auxiliares paralelos U, V y W.

  • Página 62: Coordenadas Polares

    Coordenadas polares Cuando el plano de la pieza está acotado en coordenadas cartesianas, el programa de mecanizado también se elabora en coordenadas cartesianas. En piezas con arcos de círculo o con indicaciones angulares, es a menudo más sencillo, determinar posiciones en coordenadas polares.

  • Página 63: Posiciones Absolutas E Incrementales De La Pieza

    Coordenadas polares absolutas e incrementales Las coordenadas absolutas se refieren siempre al polo y al eje de referencia angular. Las coordenadas incrementales se refieren siempre a la última posición de la herramienta programada. +IPR +IPA +IPA 0° HEIDENHAIN iTNC 530...

  • Página 64: Selección Del Punto De Referencia

    Los puntos de referencia se pueden fijar de forma rápida y sencilla mediante un palpador 3D de HEIDENHAIN. Véase el modo de empleo de los ciclos de palpación "Fijación del punto de referencia con palpadores 3D".

  • Página 65: Gestión De Ficheros: Principios Básicos

    En los programas, tablas y textos el TNC añade una extensión separada del nombre del fichero por un punto. Dicha extensión especifica el tipo de fichero. PROG20 Nombre del fichero Tipo de fichero Longitud máxima Véase tabla "Ficheros en el TNC HEIDENHAIN iTNC 530...

  • Página 66: Guardar Los Datos

    Guardar los datos HEIDENHAIN recomienda memorizar periódicamente en un PC los nuevos programas y ficheros elaborados. Para ello HEIDENHAIN dispone de un programa Backup gratis (TNCBACK.EXE). Rogamos se pongan en contacto con el constructor de su máquina. Además se precisa de un disquet que contenga todos los datos específicos de la máquina (programa de PLC, parámetros de máquina...

  • Página 67: Gestión De Ficheros Estándar

    ESTADO Programa seleccionado en el modo de fucionamiento Memorizar/editar pgm Programa seleccionado en el modo de fucionamiento Test del pgm Programa seleccionado en el modo de fucionamiento Test del pgm Fichero protegido contra borrado y modificaciones (Protected) HEIDENHAIN iTNC 530...

  • Página 68: Seleccionar Un Fichero

    Seleccionar un fichero Llamada a la gestión de ficheros Emplear las teclas cursoras para desplazar el cursor sobre el fichero que se quiere seleccionar: Desplaza el cursor luminoso fichero a fichero en la ventana arriba y abajo Desplaza el cursor luminoso página a página en la ventana arriba y abajo Seleccionar el fichero: Pulsar la softkey SELECCIONAR o la tecla ENT...

  • Página 69: Copiar Ficheros

    Después de haberse iniciado el proceso de copiado se puede seguir trabajando ya que el TNC copia el fichero de forma paralela El TNC muestra una ventana de transición con una visualización progresiva si el proceso de copia se ha iniciado con la softkey EJECUTAR HEIDENHAIN iTNC 530...

  • Página 70: Transmisión De Datos A/Desde Un Soporte De Datos Externo

    Transmisión de datos a/desde un soporte de datos externo Antes de que se pueda transmitir datos a un soporte de datos externo, se debe ajustar el interfaz de datos (véase “Ajuste de las conexiones de datos” en pág.448). Llamada a la gestión de ficheros Activar la transmisión de datos: Pulsar la softkey EXT.
  • Página 71 EJECUCION PARALELA. El TNC copia el fichero de forma paralela Finalizar la transmisión de datos: Pulsar la softkey TNC. El TNC muestra de nuevo la ventana standard para la gestión de ficheros HEIDENHAIN iTNC 530...

  • Página 72: Seleccionar Uno De Los 10 Últimos Ficheros Empleados

    Seleccionar uno de los 10 últimos ficheros empleados Llamada a la gestión de ficheros Visualizar los últimos 10 ficheros empleados: Pulsar la softkey ULTIMOS FICHEROS Emplear las teclas cursoras para desplazar el cursor sobre el fichero que se quiere seleccionar: Desplaza el cursor en la ventana arriba y abajo Seleccionar el fichero: Pulsar la softkey SELECCIONAR o la tecla ENT...

  • Página 73: Proteger/Desproteger Ficheros

    Desplaza el cursor luminoso página a página en la ventana arriba y abajo Proteger un fichero: Pulsar la softkey PROTEGER el fichero obtiene el estado P, o para eliminar la protección: Pulsar la softkey DESPROT Desaparece el estado P HEIDENHAIN iTNC 530...

  • Página 74: Gestión De Ficheros Ampliada

    4.4 Gestión de ficheros ampliada Nota Con la gestión de ficheros ampliada se trabaja cuando se desee memorizar ficheros en diferentes directorios. Ajuste para ello la función MOD PGM MGT (véase “Configuración de PGM MGT” en pág.457). Véase también “Gestión de ficheros: Principios básicos” en pág.39.

  • Página 75: Resumen: Funciones De La Gestión De Ficheros Ampliada

    Borrar fichero o directorio Marcar fichero Renombrar fichero Proteger el fichero contra borrado y modificaciones Eliminar la protección del fichero Administrador de red Copiar un directorio Visualizar los directorios de una base de datos Borrar directorio con todos los subdirectorios HEIDENHAIN iTNC 530...
  • Página 76 Llamada a la gestión de ficheros Pulsar la tecla PGM MGT: El TNC muestra la ventana para la gestión de ficheros (véase el ajuste standard arriba a la dcha. Si el TNC visualiza otra subdivisión de pantalla, pulsar la softkey VENTANA) La ventana estrecha de la izquierda muestra las bases de datos y directorios disponibles.

  • Página 77: Selección De Bases De Datos, Directorios Y Ficheros

    Seleccionar la base de datos: Pulsar la softkey SELECCIONAR o la tecla ENT 2. paso: Seleccionar un directorio Marcar el directorio en la ventana izquierda: Automáticamente la ventana derecha muestra todos los ficheros del directorio seleccionado (en un color más claro) HEIDENHAIN iTNC 530...
  • Página 78 3er paso: Seleccionar el fichero Pulsar la softkey SELECCIONAR TIPO Pulsar la softkey del tipo de fichero deseado o visualizar todos los ficheros: Pulsar la softkey VISUALIZAR TODOS, o Emplear la extensión de ficheros (Wildcards), p.ej. 4*.H visualizar todos los ficheros del tipo .H que empiecen por 4 Marcar el fichero en la ventana derecha: El fichero seleccionado se activa en el modo de...

  • Página 79: Copiar Ficheros Individuales

    EJECUCION PARALELA (bajo FUNCIONES ADICIONALES, 2ª carátula de softkeys) el estado del proceso de copiado. El TNC muestra una ventana de transición con la visualización de progreso si el proceso de copia se ha iniciado con la softkey EJECUTAR HEIDENHAIN iTNC 530...

  • Página 80: Copiar Directorio

    Copiar tabla Cuando se copian tablas, se pueden sobreescribir con la softkey SUSTITUIR CAMPOS distintas líneas y columnas en la tabla de destino. Condiciones: previamente debe existir la tabla de destino el fichero a copiar sólo puede contener las columnas o líneas a sustituir La softkey SUSTITUIR CAMPOS no aparece, si se desea sobreescribir externamente la tabla en el TNC con un...

  • Página 81: Borrar Directorio

    Seleccionar la función de borrado: Pulsar la softkey BORRAR. El TNC pregunta si realmente se desea borrar el directorio. U U U U Confirmar borrado: Pulsar la softkey SI o U U U U Borrar fichero: Pulsar la softkey BORRAR HEIDENHAIN iTNC 530...

  • Página 82: Marcar Ficheros

    Marcar ficheros Función para marcar Softkey Marcar ficheros sueltos Marcar todos los ficheros del directorio Eliminar la marca del fichero deseado Eliminar la marca de todos los ficheros Copiar todos los ficheros marcados Las funciones como copiar o borrar ficheros se pueden utilizar simultáneamente tanto para un sólo fichero como para varios ficheros.
  • Página 83 Seleccionar otras funciones: Pulsar la softkey MAS FUNCIONES U U U U Borrar el directorio completo: Pulsar la softkey BORRAR TODO U U U U Confirmar el borrado: Pulsar la softkey YES. Interrumpir la función de borrar: Pulsar la softkey NO HEIDENHAIN iTNC 530...
  • Página 84 Transmisión de datos a/desde un soporte de datos externo Antes de que se pueda transmitir datos a un soporte de datos externo, se debe ajustar el interfaz de datos (véase “Ajuste de las conexiones de datos” en pág.448). Llamada a la gestión de ficheros Seleccionar la subdivisión de la pantalla para la transmisión de datos: Pulsar la softkey VENTANA.
  • Página 85 Para seleccionar otro directorio en visualización de doble ventana de datos, pulsar la softkey CAMINO. ¡Seleccionar el directorio deseado en la ventana de transición con las teclas cursoras y la tecla ENT! HEIDENHAIN iTNC 530...

  • Página 86: Copiar Un Fichero A Otro Directorio

    Copiar un fichero a otro directorio U U U U Seleccionar la subdivisión de la pantalla con las dos ventanas de igual tamaño U U U U Visualizar en ambas ventanas los directorios: Pulsar la softkey CAMINO Ventana derecha U U U U Desplazar el cursor sobre el directorio en el cual se quieren copiar ficheros y visualizarlos con la tecla ENT en dicho directorio Ventana izquierda...

  • Página 87: El Tnc En La Red

    Después el TNC muestra en la parte superior derecha de la pantalla [READ DIR]. La velocidad de transmisión máxima es de 2 a 5 MBit/s, según el tipo de fichero que transmita y lo alta que sea la carga de red. HEIDENHAIN iTNC 530...

  • Página 88: Abrir E Introducir Programas

    4.5 Abrir e introducir programas Estructura de un programa NC en formato HEIDENHAIN en texto claro Un programa de mecanizado consta de una serie de frases de programa. En el dibujo de la derecha se indican los elementos de una frase.

  • Página 89: Abrir Un Nuevo Programa De Mecanizado

    Introducir el eje de la herramienta DEF BLK-FORM: PUNTO MIN. ? Introducir sucesivamente las coordenadas X, Y y Z del punto MIN DEF BLK-FORM: PUNTO MÁX. ? Introducir sucesivamente las coordenadas X, Y y Z del punto MAX HEIDENHAIN iTNC 530...
  • Página 90 Ejemplo: Visualización del BLK-Form en el programa NC 0 BEGIN PGM NNUEVO MM Principio del programa, nombre, tipo de unidad de medida 1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Eje de la hta., coordenadas del punto MIN 2 BLK FORM 0.2 X+100 Y+100 Z+0 Coordenadas del punto MAX Final del programa, nombre, unidad de medida 3 END PGM NUEVO MM...

  • Página 91: Programación De Los Movimientos De La Herramienta Con Diálogo En Texto Claro

    ENT finalizar este diálogo La ventana del programa indica la frase: 3 L X+10 Y+5 R0 F100 M3 Funciones para determinar el avance Softkey Desplazar en marcha rápida Desplazar con el avance calculado automáticamente en la frase TOOL CALL HEIDENHAIN iTNC 530...

  • Página 92: Aceptar Las Posiciones Reales

    Funciones de diálogo Tecla Saltar la pregunta del diálogo Finalizar el diálogo antes de tiempo Interrumpir y borrar el diálogo Aceptar las posiciones reales El TNC permite adoptar la posición actual de la herramienta en el programa, p.ej. si se programan frases de desplazamiento Si se programan ciclos Definir las herramientas con TOOL DEF...

  • Página 93: Editar Un Programa

    Modificar la posición de la frase actual en la pantalla. De este modo es posible visualizar más frases de programa, programadas tras la frase actual Saltar de frase a frase Seleccionar palabras sueltas en una frase HEIDENHAIN iTNC 530...
  • Página 94 Función Softkey/tecla Fijar el valor de la palabra seleccionada a cero Borrar un valor erróneo Borrar un aviso de error (no intermitente) Borrar la palabra seleccionada Borrar la frase seleccionada Borrar ciclos y partes de un programa Insertar la frase que se ha editado o borrado por última vez Añadir frases en cualquier posición U U U U...
  • Página 95 Finalizar la función de marcar: Pulsar la softkey CANCELAR MARCAR Función Softkey Activar la función de marcar Desactivar la función de marcar Borrar el bloque marcado Añadir el bloque que se encuentra memorizado Copiar el bloque marcado HEIDENHAIN iTNC 530...

  • Página 96: Función De Búsqueda Del Tnc

    Función de búsqueda del TNC Con la función de búsqueda del TNC es posible buscar un texto cualquiera dentro de un programa, y si es necesario sustituirlo por un texto nuevo. Buscar un texto cualquiera U U U U Seleccionar la frase en la que se encuentra memorizada la palabra que se va a buscar U U U U Seleccionar función de búsqueda: el TNC superpone...
  • Página 97 Para sustituir el texto y finalmente saltar al próximo resultado de búsqueda: Pulsar la softkey SUSTITUIR, o para no sustituir el texto y saltar al próximo resultado de búsqueda: Pulsar la softkey NO SUSTITUIR U U U U Finalizar función de búsqueda HEIDENHAIN iTNC 530...

  • Página 98: Gráfico De Programación

    4.6 Gráfico de programación Desarrollo con y sin gráfico de programación Mientras se elabora un programa, el TNC puede visualizar el contorno programado con un gráfico de trazos 2D. U U U U Para la subdivisión de la pantalla cambiar el programa a la izquierda y el gráfico a la derecha: Pulsar la tecla SPLIT SCREEN y la softkey PROGRAMA + GRAFICO U U U U...

  • Página 99: Números De Frase En On/Off

    Ampliar margen - para ampliarlo mantener pulsada esta softkey U U U U Con la softkey SECCIÓN DE BLOQUE aceptar el campo seleccionado Con la softkey BLOQUE COMO BLK FORM se genera de nuevo la sección original. HEIDENHAIN iTNC 530...

  • Página 100: Estructuración De Programas

    4.7 Estructuración de programas Definición, posibles aplicaciones El TNC ofrece la posibilidad de comentar los programas de mecanizado con frases de estructuración. Las frases de estructuración son textos breves (máx. 37 signos) que se entienden como comentarios o títulos de las frases siguientes del programa. Los programas largos y complicados se hacen más visibles y se comprenden mejor mediante frases de estructuración.

  • Página 101: Añadir Comentarios

    Saltar al final del comentario Saltar al principio de una palabra. Las palabras se separan con un espacio Saltar al final de la palabra. Las palabras se separan con un espacio Conmutar entre modo introducir y sobrescribir HEIDENHAIN iTNC 530...

  • Página 102: Elaboración De Ficheros De Texto

    4.9 Elaboración de ficheros de texto Empleo En el TNC se pueden elaborar y retocar textos con un editor de textos. Sus aplicaciones típicas son: Memorizar valores prácticos como documentos Documentar procesos de mecanizado Elaborar procesos de fórmulas Los ficheros de textos son ficheros del tipo .A (ASCII). Si se quieren procesar otros ficheros, primero se convierten estos en ficheros del tipo .A .

  • Página 103: Edición De Textos

    La línea en la cual se encuentra el cursor se destaca en un color diferente. Una línea puede tener como máximo 77 signos y se cambia de línea pulsando la tecla RET (Return) o ENT. HEIDENHAIN iTNC 530...

  • Página 104: Borrar Y Volver A Añadir Signos, Palabras Y Líneas

    Borrar y volver a añadir signos, palabras y líneas Con el editor de textos se pueden borrar palabras o líneas completas y añadirse en otra posición. U U U U Desplazar el cursor sobre la palabra o línea que se quiere borrar y añadirlo en otro lugar U U U U Pulsar la softkey BORRAR PALABRA o bien BORRAR LINEA: Se...

  • Página 105: Búsqueda De Parte De Un Texto

    TNC muestra el diálogo Buscar texto: U U U U Introducir el texto que se desea buscar U U U U Buscar texto: Pulsar la softkey EJECUTAR U U U U Salir de la función de búsqueda: Pulsar la softkey FIN HEIDENHAIN iTNC 530...
  • Página 106 4.10 La calculadora Manejo El TNC disponde de una calculadora con las funciones matemáticas más importantes. U U U U Abrir la calculadora y cerrar de nuevo con la tecla CALC U U U U Seleccionar las funciones de cálculo mediante órdenes cortas con el teclado alfanumérico.

  • Página 107: Ayuda Directa En Los Avisos De Error Nc

    En los avisos de error intermitentes, el TNC visualiza automáticamente el texto de ayuda. Después de un aviso de error intermitente hay que volver a arrancar de nuevo el TNC, pulsando durante 2 segundos la tecla END. HEIDENHAIN iTNC 530...

  • Página 108: Gestión De Palets

    4.12 Gestión de palets Empleo La gestión de palets es una función que depende de la máquina. A continuación se describen las funciones standard. Rogamos consulten también el manual de su máquina. Las tablas de palets se emplean en centros de mecanizado con cambiador de palets: La tabla de palets llama a los programas de mecanizado correspondientes a los diferentes palets y activa desplazamientos del punto cero o bien las tablas de puntos cero.
  • Página 109 Borrar la línea al final de la tabla Seleccionar el principio de la sig. línea Añadir al final de la tabla el nº de líneas que se indican Copiar el campo destacado (2ª lista de softkeys) Añadir el campo copiado (2ª lista de softkeys) HEIDENHAIN iTNC 530...

  • Página 110: Selección De La Tabla De Palets

    Selección de la tabla de palets U U U U Seleccionar la gestión de ficheros en el modo de funcionamiento Memorizar/editar programa o Ejecución del programa: pulsar la tecla PGM MGT U U U U Visualizar los ficheros del tipo .P: Pulsar las softkeys SELECCIONAR TIPO y VISUALIZAR .P U U U U Seleccionar la tabla de palets con las teclas cursoras o introducir el...
  • Página 111 Pulsar la softkey ABRIR PROGRAMA: El TNC muestra el programa seleccionado en la pantalla. Ahora se puede pasar página en el programa con las teclas cursoras U U U U Para volver a la tabla de palets: Pulsar la softkey END PGM HEIDENHAIN iTNC 530...

  • Página 112: Funcionamiento Del Palet Para Mecanizado Con Herramienta Orientada

    4.13 Funcionamiento del palet para mecanizado con herramienta orientada Empleo La gestión de palets en los mecanizados con la herramienta orientada, es una función que depende de la máquina. A continuación se describen las funciones standard. Rogamos consulten también el manual de su máquina.
  • Página 113 NC con SYSREAD FN18 ID510 NR 6. Con SYSREAD FN18 ID510 NR 5 se puede averiguar si está programado algun valor en la columna. Las posiciones indicadas sólo se alcanzan cuando estos valores son leidos por la macro NC y programados correspondientemente. HEIDENHAIN iTNC 530...
  • Página 114 CTID (El registro se realiza a través de TNC): El TNC indica el número de identidad del contexto y contiene indicaciones sobre el proceso del mecanizado. Si se borra el registro o se modifica, no es posible volver a introducirlO en el mecanizado Función de edición en el modo tabla Softkey Seleccionar el principio de la tabla...
  • Página 115 Seleccionar la vista detallada de la pieza Añadir palet Añadir sujeción Añadir pieza Borrar palet Borrar sujeción Borrar pieza Copiar todas las casillas a la memoria intermedia Copiar la casilla seleccionada en la memoria intermedia Añadir la casilla compiado Borrar la memoria intermedia HEIDENHAIN iTNC 530...
  • Página 116 Función de edición en el modo formulario Softkey Mecanizado con optimización del recorrido de la herramienta Mecanizado con optimización de la pieza Unión y separación de los mecanizados Identificar el plano como vacío Identificar el plano como no mecanizado 4 Programación: Principios básicos, gestión de ficheros, ayuda a la programación, gestión de palets...

  • Página 117: Seleccionar El Fichero De Palets

    Si se conmuta con la tecla para la subdivisión de la pantalla a la representación de tablas, el cursor se sitúa sobre el mismo plano que en la representación de formularios. HEIDENHAIN iTNC 530...
  • Página 118 Seleccionar el plano de palets Id. Palets: Se visualiza el nombre del palet Método: Se puede seleccionar los métodos de mecanizado WORKPIECE ORIENTED o bien TOOL ORIENTED. La elección realizada se acepta en el plano de la pieza correspondiente y sobreescribe otros registros ya existentes.
  • Página 119 SYSREAD FN18 ID510 NR 6. Con SYSREAD FN18 ID510 NR 5 se puede averiguar si está programado algun valor en la columna. Las posiciones indicadas sólo se alcanzan cuando estos valores son leidos por la macro NC y programados correspondientemente HEIDENHAIN iTNC 530...
  • Página 120 Determinar el plano de la pieza Pieza: El número de la pieza se visualiza, tras un impulso se muestra la cantidad de piezas dentro de este plano de sujeción Método: Se puede seleccionar los métodos de mecanizado WORKPIECE ORIENTED o bien TOOL ORIENTED. En vista de tabla aparece el registro ORIENTADO A LA PIEZA con WPO y ORIENTADO A LA HERRAMIENTA con TO.

  • Página 121: Proceso Del Mecanizado Con Herramienta Orientada

    El registro de la casilla CTID se actualiza con cada paso de mecanizado. Si en el programa NC se realiza un END PGM o M02, se borra cualquier posible registro y en el apartado del estado del mecanizado aparece ENDED. HEIDENHAIN iTNC 530...
  • Página 122 Si todas las piezas dentro de un grupo de entradas con TO o bien CTO tienen el estado ENDED, se elaboran las siguientes filas en el archivo de palets En el proceso hasta una frase sólo es posible mecanizar con herramienta orientada. Las siguientes piezas se mecanizan según el método programado.
  • Página 123 Pulsar la softkey ABRIR PROGRAMA: El TNC muestra el programa seleccionado en la pantalla. Ahora se puede pasar página en el programa con las teclas cursoras U U U U Para volver a la tabla de palets: Pulsar la softkey END PGM HEIDENHAIN iTNC 530...

  • Página 125: Programación: Herramientas

    Programación: Herramientas...
  • Página 126 5.1 Introducción de datos de la hta. Avance F El avance F es la velocidad en mm/min (pulg./min), con la cual se desplaza el punto medio de la herramienta en su trayectoria. El avance máximo puede ser diferente en cada eje de máquina y está determinado por parámetros de máquina.

  • Página 127: Revoluciones Del Cabezal S

    En el diálogo ¿Revoluciones S del cabezal = ? introducir nuevas revoluciones del cabezal y confirmar con la tecla END Modificación durante la ejecución del programa Durante la ejecución del programa se pueden modificar las revoluciones con el potenciómetro de override S. HEIDENHAIN iTNC 530...

  • Página 128: Datos De La Herramienta

    5.2 Datos de la herramienta Condiciones para la corrección de la herramienta Normalmente las coordenadas de las trayectorias necesarias, se programan tal como está acotada la pieza en el plano. Para que el TNC pueda calcular la trayectoria del punto central de la herramienta, es decir, que pueda realizar una corrección de la herramienta, deberá...

  • Página 129: Radio R De La Herramienta

    Radio de la herramienta : Valor de corrección para el radio Durante el diálogo es posible introducir el valor para la longitud del radio directamente en el campo de diálogo: pulsar la softkey del eje deseada. Ejemplo 4 TOOL DEF 5 L+10 R+5 HEIDENHAIN iTNC 530...

  • Página 130: Introducir Los Datos De La Herramienta En La Tabla

    Introducir los datos de la herramienta en la tabla En una tabla de herramientas se pueden definir hasta 32767 htas. y memorizar sus datos correspondientes. La cantidad de herramientas que el TNC utiliza al abrir una nueva tabla, se define con el parámetro de máquina 7260.
  • Página 131 Desvío admisible de la longitud L de la herramienta para llegar a la Tolerancia de rotura: Longitud ? rotura. Si se sobrepasa el valor introducido, el TNC bloquea la hta. (estado L). Campo de introducción: 0 a 0,9999 mm HEIDENHAIN iTNC 530...
  • Página 132 Abrev. Introducciones Diálogo RBREAK Desvío admisible del radio R de la herramienta para llegar a la rotura. Tolerancia de rotura: Radio ? Si se sobrepasa el valor introducido, el TNC bloquea la herramienta (estado L). Campo de introducción: 0 a 0,9999 mm Tabla de htas.: Datos de la hta.
  • Página 133 Representar la información de la hta. en columnas o representar la información de una hta. en una página de la pantalla Salto al principio de la línea Salto al final de la línea Copiar el campo marcado Añadir el campo copiado HEIDENHAIN iTNC 530...
  • Página 134 Funciones de edición para las tablas de Softkey herramientas Añadir al final de la tabla el número de líneas (htas.) programadas Añadir la línea con el nº de hta. indexado detrás de la línea actual. La función sólo se puede activar si se pueden memorizar varios datos de corrección para una herramienta (MP7262 distinto de 0).

  • Página 135: Tabla De Posiciones Para Cambiador De Herramientas

    ENT / no = NO ENT Información sobre esta posición de la herramienta para transmitir al PLC Estado del PLC ? TNAME Visualización del nombre de la hta. en TOOL.T – Visualización del comentario sobre la herramienta de TOOL.T – HEIDENHAIN iTNC 530...
  • Página 136 Funciones edición p. tablas posiciones Softkey Seleccionar el principio de la tabla Seleccionar el final de la tabla Seleccionar la pág. anterior de la tabla Seleccionar la pág. sig. de la tabla Anular la tabla de posiciones Salto al inicio de la línea siguiente Anular la columna de número de herramienta T 5 Programación: Herramientas...

  • Página 137: Llamada A Los Datos De La Herramienta

    Cuando se utilizan tablas de herramientas se hace una preselección con una frase TOOL DEF para la siguiente herramienta a utilizar. Para ello se indica el número de herramienta o un parámetro Q o el nombre de la herramienta entre comillas. HEIDENHAIN iTNC 530...

  • Página 138: Cambio De Herramienta

    Cambio de herramienta El cambio de herramienta es una función que depende de la máquina. ¡Rogamos consulten el manual de su máquina! Posición de cambio de herramienta La posición de cambio de herramienta deberá poderse alcanzar sin riesgo de colisión. Con las funciones auxiliares M91 y M92 se puede alcanzar una posición fija para el cambio de la hta.
  • Página 139 TOOL CALL. Si DR es mayor a cero, el TNC indica un aviso y no cambia la herramienta. Con la función M107 se suprime este aviso, con M108 se vuelve a activar . HEIDENHAIN iTNC 530...

  • Página 140: Corrección De La Herramienta

    5.3 Corrección de la herramienta Introducción El TNC corrige la trayectoria según el valor de corrección para la longitud de la herramienta en el eje del cabezal y según el radio de la herramienta en el plano de mecanizado. Si se elabora el programa de mecanizado directamente en el TNC, la corrección del radio de la herramienta sólo actúa en el plano de mecanizado.

  • Página 141: Corrección Del Radio De La Herramienta

    Sobremedida DR para el radio de una tabla de htas. TAB: Tipos de trayectoria sin corrección de radio: R0 El punto central de la herramienta se desplaza en el plano de mecanizado sobre la trayectoria programada, o bien sobre las coordenadas programadas. Empleo: Taladros, posicionamientos previos HEIDENHAIN iTNC 530...
  • Página 142 Tipos de trayectoria con corrección de radio: RR y RL La herramienta se desplaza por la derecha del contorno La herramienta se desplaza por la izquierda del contorno En este caso el centro de la hta. queda separado del contorno a la distancia del radio de dicha hta.
  • Página 143 Mecanizado de esquinas sin corrección de radio La función auxiliar M90 influye en la trayectoria de la herramienta sin corrección de radio y en el avance en los puntos de intersección.Véase “Mecanizado de esquinas: M90” en pág.187 HEIDENHAIN iTNC 530...

  • Página 144: Corrección Tridimensional De La Herramienta

    5.4 Corrección tridimensional de la herramienta Introducción El TNC puede ejecutar una corrección tridimensional (corrección 3D) de la herramienta en interpolaciones lineales. Además de las coordenadas X, Y y Z del punto final de la recta, estás frases deben contener también los componentes NX, NY y NZ del vector normal a la superficie (véase la figura arriba a la dcha.

  • Página 145: Definición De Un Vector Normal

    La relación de R a R2 determina la forma de la herramienta: R2 = 0: Fresado cónico R2 = R: Fresado radial 0 < R2 < R: Fresado radial de esquinas De estas indicaciones se generan también las coordenadas para el punto de referencia de la herramienta PT. HEIDENHAIN iTNC 530...

  • Página 146: Empleo De Otras Herramientas: Valores Delta

    Empleo de otras herramientas: Valores delta Cuando se emplean herramientas con otras dimensiones a las de la hta. original, se introduce la diferencia de longitudes y radios como valores delta en la tabla de herramientas o en la llamada a la hta. TOOL CALL: Valor delta positivo DL, DR, DR2: Las dimensiones de la hta.
  • Página 147 El avance F y la función auxiliar M se pueden introducir y modificar en el funcionamiento Memorizar/Editar programa. Un sistema CAD indica las coordenadas del punto final de la recta y los componentes de la normal a la superficie. HEIDENHAIN iTNC 530...
  • Página 148 Peripheral Milling: Corrección de radio 3D con orientación de la hta. El TNC desplaza la hta. perpendicularmente a la dirección del movimiento y perpendicularmente a la dirección de la hta. según la suma de los valores delta DR (tabla de htas. y TOOL CALL). La dirección de la corrección se determina con la corrección de radio RL/RR (véase la figura arriba a la decha, dirección de movimiento Y+).
  • Página 149 1 L X+31,737 Y+21,954 Z+33,165 B+12,357 C+5,896 F1000 M128 recta X, Y, Z: coordenadas del punto final de la recta corregidas B, C: coordenadas de los ejes giratorios para la orientación de la hta. avance función auxiliar HEIDENHAIN iTNC 530...

  • Página 150: Trabajar Con Tablas De Datos De Corte

    5.5 Trabajar con tablas de datos de corte Nota El constructor de la máquina prepara el TNC para trabajar con tablas de datos de corte. Es probable que su máquina no disponga de todos los ciclos y funciones que se describen aquí. Rogamos consulten el manual de su máquina.

  • Página 151: Tabla Para Materiales De Pieza

    De lo contrario, en caso de una actualización de software (update) se sobreescriben sus modificaciones con los datos standard de HEIDENHAIN. Definir el camino de búsqueda en el archivo TNC.SYS con la contraseña WMAT= (véase “Fichero de configuración TNC.SYS” en pág. 130).

  • Página 152: Tabla Para Los Datos De Corte

    De lo contrario, en caso de una actualización de software (update) se sobreescriben sus modificaciones con los datos standard de HEIDENHAIN. Definir el camino de búsqueda en el archivo TNC.SYS con la contraseña TMAT= (véase “Fichero de configuración TNC.SYS” en pág. 130).
  • Página 153 El tipo de hta., el material de corte de la misma y el nombre de la tabla con los datos de corte se selecciona en la tabla de herramientas mediante softkey (véase “Tabla de htas.: Datos de la hta. para el cálculo automático de revoluciones / avance” en pág. 106). HEIDENHAIN iTNC 530...

  • Página 154: Procedimiento Para Trabajar Con El Cálculo Automático De Revoluciones/Avance

    Procedimiento para trabajar con el cálculo automático de revoluciones/avance 1 Si no se ha introducido aún: Introducir el material de la pieza en el fichero WMAT.TAB 2 Si no se ha introducido aún: Introducir el material de corte de la hta. en el fichero TMAT.TAB 3 Si no se ha introducido aún: Introducir en la tabla de htas.
  • Página 155 C: Introducción alfanumérica WIDTH Anchura de la columna. En el tipo N poner signo, coma y decimales Cantidad de lugares decimales (máx. 4, sólo en el tipo N) INGLES Diálogos dependientes del idioma hata (máx 32 caracteres) HUNGARO HEIDENHAIN iTNC 530...

  • Página 156: Transmisión De Datos De Tablas Con Los Datos De Corte

    Transmisión de datos de tablas con los datos de corte Si se emite un fichero del tipo .TAB o .CDT a través de una conexión de datos externa, el TNC también memoriza la definición de la estructura de la tabla. La definición de la estructura comienza con la línea #STRUCTBEGIN y finaliza con la línea #STRUCTEND.

  • Página 157: Programación: Programar Contornos

    Programación: Programar contornos...

  • Página 158: Movimientos De La Herramienta

    6.1 Movimientos de la herramienta Funciones de trayectoria El contorno de una pieza se compone normalmente de varios elementos de contorno como rectas y arcos de círculo. Con las funciones de trayectoria se programan los movimientos de la herramienta para rectas y arcos de círculo. Programación libre de contornos FK Cuando no existe un plano acotado y las indicaciones de las medidas en el programa NC están incompletas, el contorno de la pieza se...

  • Página 159: Nociones Básicas Sobre Los Tipos De Trayectoria

    La herramienta mantiene las coordenadas de Z y se desplaza en el plano XY a la posición X=70, Y=50. Movimiento tridimensional La frase del programa contiene tres indicaciones de coordenadas: El TNC desplaza la herramienta en el espacio a la posición programada. Ejemplo: L X+80 Y+0 Z-10 HEIDENHAIN iTNC 530...
  • Página 160 Introducción de más de tres coordenadas El TNC puede controlar hasta 5 ejes simultáneamente. En un mecanizado con 5 ejes se mueven por ejemplo, 3 ejes lineales y 2 giratorios simultáneamente. El programa para un mecanizado de este tipo se genera normalmente en un sistema CAD y no se puede elaborar en la máquina.
  • Página 161 100 mm/min. En la programación en pulgadas: La introducción de 100 corresponde a un avance de 10 pulgadas/min Desplazamiento en marcha rápida: Pulsar la softkey FMAX, o bien Desplazarse con el avance calculado automáticamente (tablas con los datos de corte): Pulsar la softkey FAUTO HEIDENHAIN iTNC 530...
  • Página 162 FUNCIÓN AUXILIAR M ? Introducir la función auxiliar, p.ej. M3 y finalizar el diálogo con la tecla ENT Línea en el programa de mecanizado L X+10 Y+5 RL F100 M3 6 Programación: Programar contornos...

  • Página 163: Aproximación Y Salida Del Contorno

    Si la frase APPR contiene también las coordenadas de Z, el TNC desplaza primero la hta. al punto P sobre el plano de mecanizado y desde allí según el eje de la hta. a la profundidad programada. HEIDENHAIN iTNC 530...
  • Página 164 Punto final P La posición P se encuentra fuera del contorno y se calcula de las indicaciones introducidas en la frase DEP. Si la frase DEP contiene también las coordenadas de Z, el TNC desplaza primero la hta. al punto P sobre el plano de mecanizado y desde allí...

  • Página 165: Aproximación Según Una Recta Tangente

    8 APPR LN X+10 Y+20 Z-10 LEN15 RR F100 con corr. del radio RR 9 L X+20 Y+35 Punto final de la primera trayectoria del contorno 10 L ... Siguiente trayectoria del contorno HEIDENHAIN iTNC 530...
  • Página 166 Aproximación a una trayectoria circular con una conexión tangente: APPR CT El TNC desplaza la herramienta según una recta desde el punto de partida P a un punto auxiliar P . Desde allí se aproxima según una trayectoria circular tangente al primer tramo del contorno y al primer punto del contorno P CCA= La trayectoria circular de P...

  • Página 167: Aproximación Según Una Trayectoria Circular Tangente Al Contorno Y A Una Recta: Appr Lct

    RR, radio R=10 8 APPR LCT X+10 Y+20 Z-10 R10 RR F100 9 L X+20 Y+35 Punto final de la primera trayectoria del contorno Siguiente trayectoria del contorno 10 L ... HEIDENHAIN iTNC 530...

  • Página 168: Salida Según Una Recta Con Conexión Tangente

    Salida según una recta con conexión tangente: DEP LT El TNC desplaza la herramienta desde una recta del último punto del contorno P al punto final P . La recta se encuentra en la prolongación del último tramo del contorno. P se encuentra a la distancia LEN de U U U U Programar el último elemento del contorno con el punto final P...

  • Página 169: Salida Según Una Trayectoria Circular Con Conexión Tangente: Dep Ct

    23 L Y+20 RR F100 Último elemento del contorno: P con corrección del radio 24 DEP LCT X+10 Y+12 R+8 F100 Coordenadas P , radio de la trayectoria circular=8 mm 25 L Z+100 FMAX M2 Retirar Z, retroceso, final del programa HEIDENHAIN iTNC 530...

  • Página 170: Movimientos De Trayectoria - Coordenadas Cartesianas

    6.4 Movimientos de trayectoria - Coordenadas cartesianas Resumen de las funciones de trayectoria Tecla de la Función Movimiento de la hta. Introducciones precisas trayectoria Recta L recta Coordenadas del punto final de la en inglés: Line recta Chaflán: CHF Chaflán entre dos rectas Longitud del chaflán ingl.: CHamFer Punto central del círculo CC;...
  • Página 171 L con las coordenadas de la posición real La cantidad de ejes, que el TNC guarda en la frase L se determinan a través de la función MOD (véase “Seleccionar la función MOD” en pág. 444). HEIDENHAIN iTNC 530...

  • Página 172: Añadir Un Chaflán Chf Entre Dos Rectas

    Añadir un chaflán CHF entre dos rectas Las esquinas del contorno generadas por la intersección de dos rectas, se pueden recortar con un chaflán En las frases lineales antes y después de la frase CHF, se programan las dos coordenadas del plano en el que se ejecuta el chaflán La corrección de radio debe ser la misma antes y después de la frase El chaflán debe poder realizarse con la herramienta actual U U U U...

  • Página 173: Redondeo De Esquinas Rnd

    Después vuelve a ser válido el avance programado antes de dicha frase RND. Una frase RND también se puede utilizar para la aproximación suave al contorno, en el caso de que no se puedan utilizar funciones APPR. HEIDENHAIN iTNC 530...

  • Página 174: Punto Central Del Círculo Cc

    Punto central del círculo CC El punto central del círculo corresponde a las trayectorias circulares programadas con la tecla C (trayectoria circular C). Para ello se introducen las coordenadas cartesianas del punto central del círculo o se acepta la última posición programada o se aceptan las coordenadas con la tecla "ACEPTAR POSICIONES REALES"...

  • Página 175: Trayectoria Circular C Alrededor Del Centro Del Círculo Cc

    Para el punto final se programan las mismas coordenadas que para el punto de partida. El punto de partida y el punto final deben estar en la misma trayectoria circular. Tolerancia de introd.: Hasta 0,016 mm (selección en MP7431) HEIDENHAIN iTNC 530...

  • Página 176: Trayectoria Circular Cr Con Un Radio Determinado

    Trayectoria circular CR con un radio determinado La herramienta se desplaza según una trayectoria circular con radio R. U U U U Coordenadas del punto final del arco de círculo U U U U Radio R Atención: ¡El signo determina el tamaño del arco del círculo! U U U U Sentido de giro DR...

  • Página 177: Trayectoria Circular Ct Con Conexión Tangente

    8 L X+25 Y+30 9 CT X+45 Y+20 10 L Y+0 ¡La frase CT y la trayectoria del contorno anteriormente programada deben contener las dos coordenadas del plano, en el cual se realiza el arco de círculo! HEIDENHAIN iTNC 530...

  • Página 178: Ejemplo: Movimiento Lineal Y Chaflán En Cartesianas

    Ejemplo: Movimiento lineal y chaflán en cartesianas 0 BEGIN PGM LINEAR MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definición del bloque para la simulación gráfica del mecanizado 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL DEF 1 L+0 R+10 Definición de la herramienta en el programa 4 TOOL CALL 1 Z S4000 Llamada a la hta.

  • Página 179: Ejemplo: Movimiento Circular En Cartesianas

    Llegada al punto 5 14 L X+95 Y+40 Llegada al punto 6 15 CT X+40 Y+5 Llegada al punto 7: punto final del círculo, arco de círculo tangente al punto 6, el TNC calcula automáticamente el radio HEIDENHAIN iTNC 530...
  • Página 180 16 L X+5 Llegada al último punto del contorno 1 17 DEP LCT X-20 Y-20 R5 F1000 Salida del contorno según una trayectoria circular tangente 18 L Z+250 R0 FMAX M2 Retirar la herramienta, final del programa 19 END PGM CIRCULAR MM 6 Programación: Programar contornos...

  • Página 181: Ejemplo: Círculo Completo En Cartesianas

    Llegada al punto final del círculo (= punto de partida del círculo) 11 DEP LCT X-40 Y+50 R5 F1000 Salida del contorno según una trayectoria circular tangente Retirar la herramienta, final del programa 12 L Z+250 R0 FMAX M2 13 END PGM C-CC MM HEIDENHAIN iTNC 530...

  • Página 182: Movimientos De Trayectoria - Coordenadas Polares

    6.5 Movimientos de trayectoria - Coordenadas polares Resumen Con las coordenadas polares se determina una posición mediante un ángulo PA y una distancia PR al polo CC anteriormente definido (véase “Nociones básicas” en pág. 164). Las coordenadas polares se utilizan preferentemente para: Posiciones sobre arcos de círculo Planos de la pieza con indicaciones angulares, p.ej.

  • Página 183: Origen De Coordenadas Polares: Polo Cc

    El polo CC se determina antes de programar las coordenadas polares. Programar el polo CC sólo en coordenadas cartesianas. El polo CC permanece activado hasta que se determina un nuevo polo. Ejemplo de frases NC 12 CC X+45 Y+25 HEIDENHAIN iTNC 530...

  • Página 184: Trayectoria Circular Cp Alrededor Del Polo Cc

    Recta LP La herramienta se desplaza según una recta desde su posición actual al punto final de la misma. El punto de partida es el punto final de la frase anterior. U U U U Radio en coordenadas polares PR: Introducir la distancia del punto final de la recta al polo CC 60°...

  • Página 185: Trayectoria Circular Tangente Ctp

    Paso P x nº de pasos n Angulo total Número de pasos x 360° + ángulo para incremental IPA Inicio de la rosca + ángulo para sobrepaso Coordenada Z inicial Paso P x (pasos de rosca + sobrepaso al principio del roscado) HEIDENHAIN iTNC 530...
  • Página 186 Forma de la hélice La tabla indica la relación entre la dirección del mecanizado, el sentido de giro y la corrección de radio para determinadas formas: Dirección de Corrección Roscado inter. Sentido trabajo del radio a derechas a izquierdas a derechas Z–...

  • Página 187: Ejemplo: Movimiento Lineal En Polares

    Llegada al punto 1 15 LP PA+180 Salida del contorno según un círculo tangente 16 DEP PLCT PR+60 PA+180 R5 F1000 Retirar la herramienta, final del programa 17 L Z+250 R0 FMAX M2 18 END PGM LINEARPO MM HEIDENHAIN iTNC 530...
  • Página 188 Ejemplo: Hélice 0 BEGIN PGM HELIX MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definición del bloque 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL DEF 1 L+0 R+5 Definición de la herramienta 4 TOOL CALL 1 Z S1400 Llamada a la herramienta 5 L Z+250 R0 FMAX Retirar la herramienta...
  • Página 189 10 LBL 1 Inicio de la repetición parcial del programa 11 CP IPA+360 IZ+1.5 DR+ F200 Introducir directamente el paso como valor IZ 12 CALL LBL 1 REP 24 Número de repeticiones (pasadas) 13 DEP CT CCA180 R+2 HEIDENHAIN iTNC 530...

  • Página 190: Movimientos De Trayectoria - Programación Libre De Contornos Fk

    6.6 Movimientos de trayectoria - Programación libre de contornos FK Nociones básicas Los planos de piezas no acotados contienen a menudo indicaciones de coordenadas que no se pueden introducir mediante las teclas grises de díalogo. De esta forma, por ejemplo, puede haber coordenadas conocidas de la trayectoria del contorno o en su proximidad, las indicaciones de coordenadas se pueden referir a otra trayectoria...

  • Página 191: Gráfico De La Programación Fk

    FINALIZAR SELECCION, para continuar con el diálogo FK. El constructor de su máquina puede determinar otros colores para el gráfico FK. Las frases NC de un programa llamado con PGM CALL, se indican en otro color. HEIDENHAIN iTNC 530...

  • Página 192: Abrir El Diálogo Fk

    Abrir el diálogo FK Pulsando la tecla gris FK, el TNC muestra varias softkeys con las cuales se abre el diálogo FK: véase la siguiente tabla. Para desactivar de nuevo las softkeys, volver a pulsar la tecla FK. Si se abre el diálogo FK con una de dichas softkeys el TNC muestra otras carátulas de softkeys con las cuales se introducen coordeandas conocidas, o se aceptan indicaciones de dirección y del recorrido del contorno.

  • Página 193: Programación Libre De Trayectorias Circulares

    Visualizar las softkeys para la Programación libre de contornos: Pulsar la tecla FK U U U U Abrir el diálogo: Pulsar la softkey FCT U U U U Mediante las softkeys se introducen en la frase todos los datos conocidos HEIDENHAIN iTNC 530...

  • Página 194: Posibles Introducciones

    Posibles introducciones Coordenadas del punto final Datos conocidos Softkeys Coordenadas cartesianas X e Y 30° Coordenadas polares referidas a FPOL Ejemplo de frases NC 7 FPOL X+20 Y+30 8 FL IX+10 Y+20 RR F100 9 FCT PR+15 IPA+30 DR+ R15 Dirección y longitud de los elementos del contorno Datos conocidos Softkeys...
  • Página 195 Punto central en coordenadas cartesianas Sentido de giro de la trayectoria circular Radio de la trayectoria circular Ejemplo de frases NC 10 FC CCX+20 CCY+15 DR+ R15 11 FPOL X+20 Y+15 12 FL AN+40 13 FC DR+ R15 CCPR+35 CCPA+40 HEIDENHAIN iTNC 530...
  • Página 196 Contornos cerrados Con la softkey CLSD se marca el principio y el final de un contorno cerrado. De esta forma se reducen las posibles soluciones de la última trayectoria del contorno. CLSD se introduce adicionalmente para otra indicación del contorno en la primera y última frase de una programación FK.

  • Página 197: Puntos Auxiliares

    Coordenada X e Y de un pto. auxiliar junto a una trayectoria circular Distancia del pto. auxiliar a la trayectoria circular Ejemplo de frases NC 13 FC DR- R10 P1X+42.929 P1Y+60.071 14 FLT AH-70 PDX+50 PDY+53 D10 HEIDENHAIN iTNC 530...

  • Página 198: Referencias Relativas

    Referencias relativas Las referencias relativas son indicaciones que se refieren a otro elemento del contorno. Las softkeys y las palabras del pgm para referencias Relativas empiezan con una "R". La figura de la derecha muestra las indicaciones de cotas que se deben programar como referencias relativas.
  • Página 199 N Ejemplo de frases NC 12 FL X+10 Y+10 RL 13 FL ... 14 FL X+18 Y+35 15 FL ... 16 FL ... 17 FC DR- R10 CCA+0 ICCX+20 ICCY-15 RCCX12 RCCY14 HEIDENHAIN iTNC 530...

  • Página 200: Ejemplo: Programación Fk

    Ejemplo: Programación FK 1 0 BEGIN PGM FK1 MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definición del bloque 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL DEF 1 L+0 R+10 Definición de la herramienta 4 TOOL CALL 1 Z S500 Llamada a la herramienta 5 L Z+250 R0 FMAX Retirar la herramienta...
  • Página 201 Retirar la herramienta 6 L X+30 Y+30 R0 FMAX Posicionamiento previo de la herramienta 7 L Z+5 R0 FMAX M3 Posicionamiento previo del eje de la herramienta 8 L Z-5 R0 F100 Desplazamiento a la profundidad de mecanizado HEIDENHAIN iTNC 530...
  • Página 202 9 APPR LCT X+0 Y+30 R5 RR F350 Aproximación al contorno según un círculo tangente 10 FPOL X+30 Y+30 Apartado FK: 11 FC DR- R30 CCX+30 CCY+30 Programar los datos conocidos para cada elemento del contorno 12 FL AN+60 PDX+30 PDY+30 D10 13 FSELECT 3 14 FC DR- R20 CCPR+55 CCPA+60 15 FSELECT 2...
  • Página 203 4 TOOL CALL 1 Z S4500 Llamada a la herramienta 5 L Z+250 R0 FMAX Retirar la herramienta 6 L X-70 Y+0 R0 FMAX Posicionamiento previo de la herramienta 7 L Z-5 R0 F1000 M3 Desplazamiento a la profundidad de mecanizado HEIDENHAIN iTNC 530...
  • Página 204 8 APPR CT X-40 Y+0 CCA90 R+5 RL F250 Aproximación al contorno según un círculo tangente 9 FC DR- R40 CCX+0 CCY+0 Apartado FK: 10 FLT Programar los datos conocidos para cada elemento del contorno 11 FCT DR- R10 CCX+0 CCY+50 12 FLT 13 FCT DR+ R6 CCX+0 CCY+0 14 FCT DR+ R24...

  • Página 205: Movimientos De Trayectoria - Interpolación Por Splines

    K3Y-0.0422 K2Y+0.1893 1Y+2,3929 Parámetros Spline para el eje Z K3Z+0.0015 K2Z-0.9549 K1Z+3.0875 Parámetros Spline para el eje A K3A+0.1283 K2A-0.141 K1A-0.5724 Parámetros Spline para eje B en forma exponencial K3B+0.0083 K2B-0.413 E+2 K1B-1.5724 E+1 F10000 9 ... HEIDENHAIN iTNC 530...
  • Página 206 El TNC ejecuta la frase Spline según el siguiente polinomio de tercer grado: X(t) = K3X · t + K2X · t + K1X · t + X Y(t) = K3Y · t + K2Y · t + K1Y · t + Y Z(t) = K3Z ·...

  • Página 207: Programación: Funciones Auxiliares

    Programación: Funciones- auxiliares...

  • Página 208: Introducción De Funciones Auxiliares M Y Stop

    7.1 Introducción de funciones auxiliares M y STOP Nociones básicas Con las funciones auxiliares del TNC, llamadas también funciones M se controla la ejecución del programa, p.ej. una interrupción de la ejecución del las funciones de la máquina como p.ej. la conexión y desconexión del giro del cabezal y del refrigerante el comportamiento de la herramienta en la trayectoria El constructor de la máquina puede validar ciertas...

  • Página 209: Funciones Auxiliares Para El Control De La Ejecución Del Pgm, Cabezal Y Refrigerante

    PARADA del cabezal Cambio de herramienta PARADA del cabezal PARADA de la ejecución del pgm (depende de MP7440) Refrigerante CONECTADO Refrigerante DESCONECTADO Cabezal CONECTADO en sentido horario Refrigerante CONECTADO Cabezal CONECT. en sent. antihorario Refrigerante conectado Iqual que M02 HEIDENHAIN iTNC 530...

  • Página 210: Funciones Auxiliares Para La Indicación De Coordenadas

    7.3 Funciones auxiliares para la indicación de coordenadas Programación de coordenadas referidas a la máquina: M91/M92 Punto cero de la regla de medición En las reglas la marca de referencia indica la posición del punto cero de la misma. Punto cero de la máquina El punto cero de la máquina se precisa para: X (Z,Y) fijar los limites de desplazamiento (finales de carrera)
  • Página 211 Para poder simular también gráficamente los movimientos M91/M92, se activa la supervisión del espacio de trabajo visualizando el bloque de la pieza en relación al punto de referencia fijado, véase “Representación del bloque en el espacio de trabajo” en pág. 459. HEIDENHAIN iTNC 530...

  • Página 212: Activar El Último Punto De Referencia Fijado

    Activar el último punto de referencia fijado: M104 Función Al ejecutar tablas de palets el TNC sobreescribe si es preciso el último punto de referencia fijado, con los valores de la tabla de herramientas. Con la función M104 se activa de nuevo el punto de referencia que se había fijado.

  • Página 213: Funciones Auxiliares Para El Comportamiento En Trayectoria

    Ejemplos de utilización: Superficies de pequeñas rectas Activación M90 actúa sólo en las frases del programa, en las cuales se ha programado M90. M90 actúa al principio de la frase. Debe estar seleccionado el funcionamiento con error de arrastre. HEIDENHAIN iTNC 530...

  • Página 214: Añadir Un Círculo De Redondeo Entre Dos Rectas

    M112 Compatibilidad Debido a motivos de compatibilidad se sigue disponiendo de la función M112. HEIDENHAIN recomienda emplear el ciclo TOLERANCIA, para determinar la tolerancia en los fresados rápidos del contorno, véase “Ciclos especiales” en pág. 358. No tener en cuenta los puntos al ejecutar frases...

  • Página 215: Mecanizado De Pequeños Escalones De Un Contorno: M97

    Activación M97 sólo funciona en la frase del programa en la que está programada. Con M97 la esquina del contorno no se mecaniza completamente. Si es preciso habrá que mecanizarla posteriormente con una herramienta más pequeña. HEIDENHAIN iTNC 530...

  • Página 216: Mecanizado Completo De Esquinas Abiertas Del Contorno: M98

    Ejemplo de frases NC 5 TOOL DEF L ... R+20 Radio de herramienta grande 13 L X... Y... R... F... M97 Llegada al punto del contorno 13 Mecanizado de pequeños escalos 13 y 14 14 L IY-0.5 ... R... F... Llegada al punto del contorno 15 15 L IX+100 ...

  • Página 217: Factor De Avance Para Movimientos De Profundización: M103

    El avance al profundizar es el 20% del avance en el plano. Avance real (mm/min): 17 L X+20 Y+20 RL F500 M103 F20 18 L Y+50 19 L IZ-2.5 20 L IY+5 IZ-5 21 L IX+50 22 L Z+5 HEIDENHAIN iTNC 530...

  • Página 218: Avance En Milímetros/Vueltas Del Cabezal M136

    Avance en milímetros/vueltas del cabezal M136 Comportamiento standard El TNC desplaza la herramienta a la velocidad de avance F en mm/min determinada en el programa. Comportamiento con M136 Con M136 el TNC no desplaza la herramienta en mm/min sino con el avance F en mm/vuelta del cabezal determinado en el programa.

  • Página 219: Cálculo Previo Del Contorno Con Corrección De Radio (Look Ahead): M120

    APPR LCT; la frase con APPR LCT sólo puede contener las coordenadas del plano de mecanizado Cuando se sale tangencialmente del contorno se utiliza la función DEP LCT; la frase con DEP LCT sólo puede contener las coordenadas del plano de mecanizado HEIDENHAIN iTNC 530...

  • Página 220: Superposición De Posicionamientos Del Volante Durante La Ejecución De Un Programa: M118

    Superposición de posicionamientos del volante durante la ejecución de un programa: M118 Comportamiento standard El TNC desplaza la herramienta en los modos de funcionamiento de ejecución del pgm tal y como se determina en el pgm de mecanizado. Comportamiento con M118 Con M118 se pueden realizar correcciones manualmente con el volante durante la ejecución del programa.

  • Página 221: Retirada Del Contorno En Dirección Al Eje De La Herramienta: M140

    Con la función FN18: SYSREAD ID230 NR6 se puede calcular la distancia desde la posición actual hasta el límite de desplazamiento según el eje positivo de la herramienta. Con M140 MB MAX se puede retirar sólo en dirección positiva. HEIDENHAIN iTNC 530...

  • Página 222: Suprimir La Supervisión Del Palpador: M141

    Suprimir la supervisión del palpador: M141 Comportamiento standard Cuando el palpador está desviado, al querer desplazar un eje de la máquina el TNC emite un aviso de error. Comportamiento con M141 El TNC también desplaza los ejes de la máquina cuando el palpador está...

  • Página 223: Borrar Las Informaciones Modales Del Programa

    Comportamiento con M143 El TNC borra un giro básico programado en el programa NC. Activación M143 sólo actúa en la frase en la que se programa. M143 actúa al principio de la frase. HEIDENHAIN iTNC 530...

  • Página 224: Funciones Auxiliares Para Ejes Giratorios

    7.5 Funciones auxiliares para ejes giratorios Avance en mm/min en los ejes giratorios A, B, C: M116 Comportamiento standard El TNC interpreta el avance programado en los ejes giratorios en grados/min. El avance de la trayectoria depende por lo tanto de la distancia entre el punto central de la herramienta y el centro del eje giratorio.

  • Página 225: Redondear La Visualización Del Eje Giratorio A Un Valor Por Debajo De 360°: M94

    Redondear la visualización de todos los ejes giratorios activados y a continuación desplazar el eje C al valor programado: L C+180 FMAX M94 Activación M94 sólo actúa en la frase en la que se programa. M94 actua al principio de la frase. HEIDENHAIN iTNC 530...

  • Página 226: Corrección Automática De La Geometría De La Máquina Al Trabajar Con Ejes Basculantes: M114

    Corrección automática de la geometría de la máquina al trabajar con ejes basculantes: M114 Comportamiento standard El TNC desplaza la herramienta a las posiciones determinadas en el programa de mecanizado. Cuando en un programa se modifica la posición del eje basculante, el postprocesador debe calcular el desvío que se genera en los ejes lineales y desplazarse en una frase de posicionamiento.
  • Página 227 El TNC no realiza la corrección inclinada correspondiente para el radio de la hta. Debido a ello, se produce un error, que depende de la posición angular del eje giratorio. Cuando está activada M128, el TNC indica en la visualización de estados el símbolo HEIDENHAIN iTNC 530...
  • Página 228 M128 en mesas basculantes Si se programa un movimiento de la mesa basculante con M128 activada, el TNC gira también el sistema de coordenadas. Si se gira p.ej. el eje C 90° (mediante posicionamiento o desplazamiento del punto cero) y a continuación se programa un movimiento en el eje X, el TNC realiza el movimiento en el eje Y de la máquina.

  • Página 229: Parada Exacta En Esquinas No Tangentes: M134

    M138 se activa al inicio de la frase. M138 se cancela programanddo de nuevo M138 sin indicación de ejes basculantes. Ejemplo de frases NC Para las funciones citadas anteriormente sólo se tiene en cuenta el eje basculante C: L Z+100 R0 FMAX M138 C HEIDENHAIN iTNC 530...

  • Página 230: Consideración De La Cinemática De La Máquina En Posiciones Reales/Nominales Al Final De La Frase: M144

    Consideración de la cinemática de la máquina en posiciones REALES/NOMINALES al final de la frase: M144 Comportamiento standard El TNC desplaza la herramienta a las posiciones determinadas en el programa de mecanizado. Cuando en un programa se modifica la posición de un eje basculante, debe calcularse la desvíación resultante en los ejes lineales y desplazarse en una frase de posiconamiento.

  • Página 231: Funciones Auxiliares Para Máquina Laser

    V programado. Campo de introducción: 0 a 9.999 V Activación M201 actúa hasta que se emite una nueva tensión mediante M200, M201, M202, M203 ó M204. HEIDENHAIN iTNC 530...

  • Página 232: Tensión En Función De La Velocidad: M202

    Tensión en función de la velocidad: M202 Comportamiento con M202 El TNC emite la tensión en función de la velocidad. El constructor de la máquina determina en los parámetros de máquina hasta tres líneas características FNR., en las cuales se les asigna velocidades de avance a determinadas tensiones.

  • Página 233: Programación: Ciclos

    Programación: Ciclos...

  • Página 234: Trabajar Con Ciclos

    8.1 Trabajar con ciclos Los trabajos que se repiten y que comprenden varios pasos de mecanizado, se memorizan en el TNC como ciclos. También las traslaciones de coordenadas y algunas funciones especiales están disponibles como ciclos (véase la tabla en la siguiente página). Los ciclos de mecanizado con números a partir del 200 emplean parámetros Q como parámetros de transmisión.
  • Página 235 TNC antiguos, deberá programarse en la distancia de seguridad y en el paso de profundización el signo negativo. Si desea borrar un ciclo con varias frases parciales, el TNC indica si se debe borrar el ciclo completo. HEIDENHAIN iTNC 530...

  • Página 236: Llamada Al Ciclo

    Llamada al ciclo Condiciones En cualquier caso se programa antes de la llamada al ciclo: BLK FORM para la representación gráfica (sólo se precisa para el test gráfico) Llamada a la herramienta Sentido de giro del cabezal (funciones auxiliares M3/M4) Definición del ciclo (CYCL DEF).

  • Página 237: Trabajar Con Ejes Auxiliares U/V/W

    Cuando se programa directamente ejes auxiliares para las longitudes de los lados en los ciclos 3 FRESADO DE RANURAS y en el ciclo 4 FRESADO DE CAJERAS Cuando en los ciclos SL están programados ejes auxiliares en el subprograma del contorno HEIDENHAIN iTNC 530...

  • Página 238: Tablas De Puntos

    8.2 Tablas de puntos Empleo Cuando se quiere ejecutar un ciclo, o bien varios ciclos sucesivamente, sobre una figura de puntos irregular, entonces se elaboran tablas de puntos. Cuando se utilizan ciclos de taladrado, las coordenadas del plano de mecanizado en la tabla de puntos corresponden a las coordenadas del punto central del taladro.

  • Página 239: Seleccionar La Tabla De Puntos En El Programa

    Introducir el nombre de la tabla de puntos, confirmar con END. Si la tabla de puntos no está memorizada en el mismo directorio que el programa NC hay que indicar el nombre del camino de búsqueda completo Ejemplo de frase NC 7 SEL PATTERN "TNC:\DIRKT5\NUST35.PNT HEIDENHAIN iTNC 530...

  • Página 240: Llamada A Un Ciclo Mediante Tablas De Puntos

    Llamada a un ciclo mediante tablas de puntos El TNC ejecuta con CYCL CALL PAT la tabla de puntos definida por última vez (incluso si se ha definido en un programa imbricado con CALL PGM). En la llamada al ciclo, el TNC emplea la coordenada en el eje de la hta.
  • Página 241 Cuando se quieren utilizar los puntos definidos en la tabla de puntos como coordenadas del punto inicial, hay que programar 0 para los puntos iniciales y la coodenada de la superficie de la pieza (Q203) en el correspondiente ciclo de fresado. HEIDENHAIN iTNC 530...

  • Página 242: Ciclos Para Taladrado, Roscado Y Fresado De Rosca

    8.3 Ciclos para taladrado, roscado y fresado de rosca Resumen El TNC dispone de un total de 19 ciclos para diferentes taladrados: Ciclo Softkey 1 Taladrado profundo Sin posicionamiento previo automático 200 Taladrado Con posicionamiento previo automático, 2ª distancia de seguridad 201 Escariado Con posicionamiento previo automático, 2ª...
  • Página 243 Ciclo para taladrar la pieza y a continuación fresar una rosca con una herramienta 265 FRESADO DE ROSCA HELICOIDAL EN TALADRO Ciclo para fresar una rosca en la pieza 267 FRESADO DE ROSCA EXTERIOR Ciclo para el fresado de una rosca exterior con chaflán de avellanado HEIDENHAIN iTNC 530...

  • Página 244: Taladrado Profundo (Ciclo 1)

    TALADRADO PROFUNDO (ciclo 1) 1 La hta. taladra con el avance F programado desde la posición actual hasta la primera profundidad de paso 2 Después el TNC retira la herramienta en marcha rápida FMAX y vuelve a desplazarse hasta la primera profundidad de paso, reduciendo esta según la distancia de parada previa t.
  • Página 245 (centro del taladro) en el plano de mecanizado con corrección de radio R0. En el ciclo, el signo del parámetro Profundidad determina la dirección del mecanizado. Si se programa la profundidad = 0, el TNC no ejecuta el ciclo. HEIDENHAIN iTNC 530...
  • Página 246 Ejemplo: Frases NC U U U U Distancia de seguridad Q200 (valor incremental): Distancia entre el extremo de la hta. y la superficie de 10 L Z+100 R0 FMAX la pieza; introducir siempre valor positivo 11 CYCL DEF 200 TALADRO U U U U Profundidad Q201 (valor incremental): Distancia entre la superficie de la pieza y la base del taladro (extremo...

  • Página 247: Escariado (Ciclo 201)

    (centro del taladro) en el plano de mecanizado con Q211 corrección de radio R0. En el ciclo, el signo del parámetro Profundidad determina la dirección del mecanizado. Si se programa la profundidad = 0, el TNC no ejecuta el ciclo. HEIDENHAIN iTNC 530...
  • Página 248 Ejemplo: Frases NC U U U U Distancia de seguridad Q200 (valor incremental): Distancia entre el extremo de la hta. y la superficie de 10 L Z+100 R0 FMAX la pieza 11 CYCL DEF 201 ESCARIADO U U U U Profundidad Q201 (valor incremental): Distancia entre la superficie de la pieza y la base del taladro Q200=2...

  • Página 249: Mandrinado (Ciclo 202)

    Si se programa la profundidad = 0, el TNC no ejecuta el ciclo. Al final del ciclo, el TNC vuelve a conectar el estado del refrigerante y del cabezal que estaba activado antes de la llamada al ciclo. HEIDENHAIN iTNC 530...
  • Página 250 Ejemplo: U U U U Distancia de seguridad Q200 (valor incremental): Distancia entre el extremo de la hta. y la superficie de 10 L Z+100 R0 FMAX la pieza 11 CYCL DEF 202 MANDRINADO U U U U Profundidad Q201 (valor incremental): Distancia entre la superficie de la pieza y la base del taladro Q200=2 ;DIST.-SEGURIDAD...

  • Página 251: Taladro Universal (Ciclo 203)

    El TNC se desplaza en un sólo paso de mecanizado a la profundidad total cuando: El paso de profundización y la profundidad total son iguales El paso de profundización es mayor a la profundidad total HEIDENHAIN iTNC 530...
  • Página 252 U U U U Tiempo de espera arriba Q210: Tiempo en segundos que espera la hta. a la distancia de seguridad, después de que el TNC la ha retirado del taladro para desahogar la viruta U U U U Coordenadas de la superficie de la pieza Q203 (valor absoluto): Coordenadas de la superficie de la pieza U U U U...

  • Página 253: Rebaje Inverso (Ciclo 204)

    Para el cálculo de los puntos de partida de la Q251 profundización, el TNC tiene en cuenta la longitud de las cuchillas de la herramienta y el espesor del material. Q252 Q255 Q254 Q214 HEIDENHAIN iTNC 530...
  • Página 254 Ejemplo: Frases NC U U U U Distancia de seguridad Q200 (valor incremental): Distancia entre el extremo de la hta. y la superficie de 11 CYCL DEF 204 REBAJE INVERSO la pieza Q200=2 ;DIST.-SEGURIDAD U U U U Profundidad de rebaje Q249 (valor incremental): Distancia entre la cara inferior de la pieza y la cara Q249=+5 ;PROFUNDIDAD DEL REBAJE...

  • Página 255: Taladrado Profundo Universal

    (centro del taladro) en el plano de mecanizado con corrección de radio R0. En el ciclo, el signo del parámetro Profundidad determina la dirección del mecanizado. Si se programa la profundidad = 0, el TNC no ejecuta el ciclo. HEIDENHAIN iTNC 530...
  • Página 256 U U U U Distancia de seguridad Q200 (valor incremental): Distancia entre el extremo de la hta. y la superficie de la pieza U U U U Profundidad Q201 (valor incremental): Distancia entre la superficie de la pieza y la base del taladro (extremo del cono del taladro) U U U U Avance al profundizar Q206: Velocidad de...

  • Página 257: Fresado De Taladro (Ciclo 208)

    Si se programa la profundidad = 0, el TNC no ejecuta el ciclo. Si se ha programado un diámetro de taladrado igual al diámetro de la hta., el TNC taladra sin interpolación helicoidal directamente a la profundidad programada. HEIDENHAIN iTNC 530...
  • Página 258 U U U U Distancia de seguridad Q200 (valor incremental): Distancia entre el canto inferior de la hta. y la superficie de la pieza U U U U Profundidad Q201 (valor incremental): Distancia entre la superficie de la pieza y la base del taladro U U U U Avance al profundizar Q206: Velocidad de desplazamiento de la hta.

  • Página 259: Roscado Con Macho (Ciclo 2)

    Avance F: Velocidad de desplazamiento de la hta. durante el roscado 30 L X+50 Y+20 FMAX M3 31 L Z+3 FMAX M99 Cálculo del avance: F = S x p F: Avance mm/min) S: Revoluciones del cabezal (rpm) p: Paso de roscado (mm) HEIDENHAIN iTNC 530...

  • Página 260: Roscado Nuevo Con Macho (Ciclo 206)

    Retirar la hta. durante la interrupción del programa Si durante el roscado se acciona el pulsador externo de parada, el TNC indica una softkey con la cual se puede retirar la hta. ROSCADO NUEVO con macho (ciclo 206) 1 El TNC posiciona la hta. en el eje de la misma en marcha rápida FMAX a la distancia de seguridad sobre la superficie de la pieza 2 La herramienta se desplaza hata la profundidad del taladro en una sola pasada...
  • Página 261 ;COORDENADA SUPERFICIE Retirar la hta. durante la interrupción del programa Q204=50 ;2A. DIST.DE SEGURIDAD Si durante el roscado se acciona el pulsador externo de parada, el TNC indica una softkey con la cual se puede retirar la hta. HEIDENHAIN iTNC 530...

  • Página 262: Roscado Rigido (Ciclo 17)

    ROSCADO RIGIDO (ciclo 17) El constructor de la máquina prepara la máquina y el TNC. El TNC realiza el roscado en varios pasos sin compensación de la longitud. Las ventajas en relación al ciclo de roscado con macho son las siguientes: 1 1 1 1 Velocidad de mecanizado más elevada...

  • Página 263: Roscado Rigido Nuevo (Ciclo 207)

    TNC regula automáticamente el avance. El potenciómetro para el override del avance está inactivo. El cabezal se para al final del ciclo. Antes del siguiente mecanizado conectar el cabezal con M3 (o M4). HEIDENHAIN iTNC 530...
  • Página 264 U U U U Distancia de seguridad Q200 (valor incremental): Distancia entre el extremo de la hta. (posición de comienzo) y la superficie de la pieza U U U U Profundidad de roscado Q201 (valor incremental): Distancia entre la superficie de la pieza y el final de la rosca U U U U Paso de rosca Q239...

  • Página 265: Roscado A Cuchilla (Ciclo 18)

    Paso de la rosca. El signo determina si el roscado es a derechas o a izquierdas: += roscado a derechas (M3 cuando la profundidad del taladro es negativa) - = roscado a izquierdas (M4 cuando la profundidad del taladro es negativa) HEIDENHAIN iTNC 530...

  • Página 266: Roscado Con Arranque De Viruta

    ROSCADO CON ARRANQUE DE VIRUTA (ciclo 209) El constructor de la máquina prepara la máquina y el TNC. El TNC mecaniza el roscado en varias aproximaciones a la profundidad programada. Mediante un parámetro se determina si la herramienta se retira por completo del taladro o no para la rotua de la viruta. 1 El TNC posiciona la hta.
  • Página 267 Si durante el roscado se acciona el pulsador externo de parada, el TNC visualiza la softkey DESPLAZAR MANUALM. Si se pulsa RETIRAR HTA. MANUALM., se retira la hta. de forma controlada. Para ello se activa el pulsador de dirección positiva del eje de la herramienta activado. HEIDENHAIN iTNC 530...

  • Página 268: Nociones Básicas Sobre El Fresado De Rosca

    Nociones básicas sobre el fresado de rosca Condiciones La máquina debería estar equipada con un refrigerante interno del cabezal (refrigerante mínimo 30 bar, presión mín. 6 bar) Como, en el fresado de roscas, normalmente se producen daños en el perfil de roscado, se precisan generalmente correcciones específicas de la hta., que se obtienen del catálogo de la herramienta o que puede consultar al fabricante de herramientas.
  • Página 269 El sentido de giro del roscado se modifica si se ejecuta un ciclo de fresado de rosca junto con el ciclo 8 ESPEJO en sólo un eje. HEIDENHAIN iTNC 530...

  • Página 270: Fresado De Rosca (Ciclo 262)

    FRESADO DE ROSCA (ciclo 262) 1 El TNC posiciona la hta. en el eje de la misma en marcha rápida FMAX a la distancia de seguridad sobre la superficie de la pieza 2 La hta. se desplaza con el avance programado en el posicionamiento previo sobre el plano de partida.
  • Página 271 Coordenada del eje de la hta. en la cual no se puede producir ninguna colisión entre la hta. y la pieza (medio de sujeción) U U U U Avance de fresado Q207: Velocidad de desplazamiento de la hta. en el fresado en mm/min HEIDENHAIN iTNC 530...

  • Página 272: Fresado De Rosca Avellanada (Ciclo 263)

    FRESADO DE ROSCA AVELLANADA (ciclo 263) 1 El TNC posiciona la hta. en el eje de la misma en marcha rápida FMAX a la distancia de seguridad sobre la superficie de la pieza Avellanado 2 La hta. se desplaza con avance de posicionamiento previo a la profundidad de introducción menos la distancia de seguridad y a continuación con avance de introducción a la profundidad de introducción programada...
  • Página 273 0. La profundidad de rosca debe ser un valor menor que la profundiad de avellanado y dicho valor será al menos una tercera parte del paso de rosca. HEIDENHAIN iTNC 530...
  • Página 274 U U U U Diámetro nominal Q335: Diámetro nominal de rosca U U U U Paso de rosca Q239:Paso de la rosca. El signo determina si el roscado es a derechas o a izquierdas: += rosca a derechas - = rosca a izquierdas U U U U Profundidad de roscado Q201 (valor incremental): Distancia de la superficie de la herramienta a la base...
  • Página 275 Q351=+1 ;TIPO DE FRESADO Q200=2 ;DIST.-SEGURIDAD Q357=0,2 ;DIST.-SEGURIDAD LATERAL Q358=+0 ;PROFUNDIDAD FRONTAL Q359=+0 ;DESVÍO FRONTAL Q203=+30 ;COORDENADA SUPERFICIE Q204=50 ;2A. DIST.DE SEGURIDAD Q254=150 ;AVANCE DE REBAJE Q207=500 ;AVANCE DE FRESADO HEIDENHAIN iTNC 530...

  • Página 276: Fresado De Rosca En Taladro (Ciclo 264)

    FRESADO DE ROSCA EN TALADRO (ciclo 264) 1 El TNC posiciona la hta. en el eje de la misma en marcha rápida FMAX a la distancia de seguridad sobre la superficie de la pieza Taladrado 2 La hta. taladra con el avance de profundización introducido hasta la primera profundidad de paso 3 Si se introduce una rotura de viruta, el TNC retira la herramienta al valor de retroceso introducido.
  • Página 277 0, el TNC no ejecuta dicho paso de mecanizado. La profundidad de roscado debe ser un valor menor a la profundidad de taladrado donde dicho valor será como mínimo una tercera parte del paso de rosca. HEIDENHAIN iTNC 530...
  • Página 278 U U U U Diámetro nominal Q335: Diámetro nominal de rosca U U U U Paso de rosca Q239:Paso de la rosca. El signo determina si el roscado es a derechas o a izquierdas: += rosca a derechas - = rosca a izquierdas U U U U Profundidad de roscado Q201 (valor incremental): Distancia de la superficie de la pieza al final de la rosca...
  • Página 279 ;DISTANCIA DE PARADA PREVIA Q257=5 ;PROFUNDIDAD DE TALADRADO ROTURA DE VIRUTA Q256=0.2 ;RETROCESO EN ROTURA DE VIRUTA Q358=+0 ;PROFUNDIDAD FRONTAL Q359=+0 ;DESVIACIÓN FRONTAL Q200=2 ;DIST.-SEGURIDAD Q203=+30 ;COORDENADA SUPERFICIE Q204=50 ;2A. DIST.DE SEGURIDAD Q206=150 ;AVANCE AL PROFUNDIZAR Q207=500 ;AVANCE DE FRESADO HEIDENHAIN iTNC 530...

  • Página 280: Fresado De Rosca Helicoidal En Taladro

    FRESADO DE ROSCA HELICOIDAL EN TALADRO (ciclo 265) 1 El TNC posiciona la hta. en el eje de la misma en marcha rápida FMAX a la distancia de seguridad sobre la superficie de la pieza Introducción frontal o rebaje 2 Si se realiza una introducción antes de fresar la rosca, la herramienta se desplaza previamente a la profundidad de rebaje frontal.
  • Página 281 0 = antes del mecanizado de rosca 1 = tras el mecanizado de rosca U U U U Distancia de seguridad Q200 (valor incremental): Distancia entre el extremo de la hta. y la superficie de la pieza HEIDENHAIN iTNC 530...
  • Página 282 Ejemplo: Frases NC U U U U Coordenadas de la superficie de la pieza Q203 (valor absoluto): Coordenadas de la superficie de la 25 CYCL DEF 265 FRESADO DE ROSCA EN TALADRO pieza DE HÉLICE U U U U 2ª distancia de seguridad Q204 (valor incremental): Q335=10 ;DIÁMETRO NOMINAL Coordenada del eje de la hta.

  • Página 283: Fresado De Rosca Exterior (Ciclo 267)

    9 Dependiendo del parámetro para el nº de roscas la hta. fresa la rosca en un movimiento helicoidal, en varios o en uno contínuo 10 A continuación la herramienta retrocede tangencialmente desde el contorno hasta el punto de partida del plano de mecanizado HEIDENHAIN iTNC 530...
  • Página 284 11 Al final del ciclo el TNC desplaza la hta. en marcha rápida a la distancia de seguridad o - si se ha programado - a la 2ª distancia de seguridad Antes de la programación deberá tenerse en cuenta Programar la frase de posicionamiento sobre el punto de partida (centro de la isla) en el plano de mecanizado con corrección de radio R0.
  • Página 285 U U U U Tipo de fresado Q351: Tipo de fresado con M03 +1 = Fresado sincronizado –1 = Fresado a contramarcha HEIDENHAIN iTNC 530...
  • Página 286 Ejemplo: Frases NC U U U U Distancia de seguridad Q200 (valor incremental): Distancia entre el extremo de la hta. y la superficie de 25 CYCL DEF 267 FRESADO DE ROSCA EXTERIOR la pieza Q335=10 ;DIÁMETRO NOMINAL U U U U Profundidad de fresado frontal Q358 (valor incremental): Distancia entre la superficie de la pieza Q239=+1.5...

  • Página 287: Ejemplo: Ciclos De Taladrado

    6 CYCL DEF 200 TALADRO Definición del ciclo Q200=2 ;DIST.-SEGURIDAD Q201=-15 ;PROFUNDIDAD Q206=250 ;PROFUNDIDAD DE APROXIMACIÓN F Q202=5 ;PROFUNDIDAD DE APROXIMACIÓN Q210=0 ;TPO. ESPERA ENCIMA Q203=-10 ;SUPERFICIE DE COORDENADAS Q204=20 ;2ª DISTANCIA DE SEGUR. Q211=0,2 ;TIEMPO DE ESPERA ABAJO HEIDENHAIN iTNC 530...
  • Página 288 7 L X+10 Y+10 R0 FMAX M3 Llegada al primer taladro, conexión del cabezal 8 CYCL CALL Llamada al ciclo 9 L Y+90 R0 FMAX M99 Llegada al 2º taladro, llamada al ciclo 10 L X+90 R0 FMAX M99 Llegada al 3er taladro, llamada al ciclo 11 L Y+10 R0 FMAX M99 Llegada al 4º...
  • Página 289 Llamada al subprograma 1 10 CALL LBL 1 Llegada al 2º taladro 11 L X+70 Y+70 R0 FMAX Llamada al subprograma 1 12 CALL LBL 1 Retirar la herramienta, final del programa principal 13 L Z+250 R0 FMAX M2 HEIDENHAIN iTNC 530...
  • Página 290 14 LBL 1 Subprograma 1: Roscado a cuchilla 15 CYCL DEF 13,0 ORIENTACIÓN Definir el ángulo del cabezal (es posible un corte repetitivo) 16 CYCL DEF 13,1 ÁNGULO 0 17 L M19 Orientar el cabezal (función M que depende de la máquina) 18 L IX-2 R0 F1000 Hta.

  • Página 291: Ejemplo: Ciclos De Taladrado Según Una Tabla De Puntos

    ;PROFUNDIDAD DE APROXIMACIÓN Q210=0 ;TPO. ESPERA ENCIMA Hay que introducir 0. Actúa como tabla de puntos Q203=+0 ;SUPERFICIE DE COORDENADAS Hay que introducir 0. Actúa como tabla de puntos Q204=0 ;2ª DISTANCIA DE SEGUR. Q211=0,2 ;TIEMPO DE ESPERA ABAJO HEIDENHAIN iTNC 530...
  • Página 292 10 CYCL CALL PAT F5000 M3 Llamada al ciclo junto con la tabla de puntos TAB1.PNT, Avance entre los puntos: 5000 mm/min 11 L Z+100 R0 FMAX M6 Retirar la herramienta, cambio de herramienta 12 TOOL CALL 2 Z S5000 Llamada a la hta.
  • Página 293 Tabla de puntos TAB1.PNT TAB1. PNT NR X [FIN] HEIDENHAIN iTNC 530...

  • Página 294: Ciclos Para El Fresado De Cajeras, Islas Y Ranuras

    8.4 Ciclos para el fresado de cajeras, islas y ranuras Resumen Ciclo Softkey 4 FRESADO DE CAJERA (rectangular) Ciclo de desbaste sin posicionamiento previo automático 212 ACABADO CAJERA (rectangular) Ciclo de acabado con posicionamiento previo automático. 2ª distancia de seguridad 213 ACABADO DE ISLA (rectangular) Ciclo de acabado con posicionamiento previo automático.

  • Página 295: Fresado De Cajera (Ciclo 4)

    U U U U Longitud lado 2 5: Ancho de la cajera 19 L X+60 Y+35 FMAX M3 U U U U Avance F: Velocidad de desplazamiento de la hta. en 20 L Z+2 FMAX M99 el plano de mecanizado HEIDENHAIN iTNC 530...
  • Página 296 U U U U Giro en sentido horario DR +: Fresado sincronizado en M3 DR -: Fresado a contramarcha en M3 U U U U Radio de redondeo: Radio para la esquina de la cajera Cuando el radio = 0, el radio de redondeo es igual al radio de la hta.

  • Página 297: Acabado De Cajera (Ciclo 212)

    Si se quiere realizar un acabado de la cajera, deberá utilizarse una fresa con dentado frontal cortante en el centro (DIN 844) e introducir un avance pequeño para la profundización. Tamaño de la cajera: El triple del radio de la hta. Q218 Q217 Q207 Q216 Q221 HEIDENHAIN iTNC 530...
  • Página 298 Ejemplo: Frases NC U U U U Distancia de seguridad Q200 (valor incremental): Distancia entre el extremo de la hta. y la superficie de 354 CYCL DEF 212 ACABADO DE LA CAJERA la pieza Q200=2 ;DIST.-SEGURIDAD U U U U Profundidad Q201 (valor incremental): Distancia entre la superficie de la pieza y la base de la cajera Q201=-20...

  • Página 299: Acabado De Islas (Ciclo 213)

    Si se quiere realizar un acabado de la isla, deberá utilizarse una fresa con dentado frontal cortante en el centro (DIN 844). Para ello deberá introducirse un valor pequeño para el avance al profundizar. Q218 Q207 Q217 Q216 Q221 HEIDENHAIN iTNC 530...
  • Página 300 Ejemplo: Frases NC U U U U Distancia de seguridad Q200 (valor incremental): Distancia entre el extremo de la hta. y la superficie de 35 CYCL DEF 213 ACABADO DE LA ISLA la pieza Q200=2 ;DIST.-SEGURIDAD U U U U Profundidad Q201 (valor incremental): Distancia entre la superficie de la pieza y la base de la isla Q291=-20...

  • Página 301: Cajera Circular (Ciclo 5)

    El TNC se desplaza en un sólo paso de mecanizado a la profundidad total cuando: El paso de profundización y la profundidad total son iguales El paso de profundización es mayor a la profundidad total HEIDENHAIN iTNC 530...
  • Página 302 U U U U Avance al profundizar: Velocidad de desplazamiento de la hta. en la profundización U U U U Radio del círculo: Radio de la cajera circular U U U U Avance F: Velocidad de desplazamiento de la hta. en el plano de mecanizado U U U U Giro en sentido horario...

  • Página 303: Acabado De Cajera Circular (Ciclo 214)

    = 0, el TNC no ejecuta el ciclo. Si se quiere realizar un acabado de la cajera, deberá utilizarse una fresa con dentado frontal cortante en el centro (DIN 844) e introducir un avance pequeño para la profundización. Q207 Q217 Q216 HEIDENHAIN iTNC 530...
  • Página 304 Ejemplo: Frases NC U U U U Distancia de seguridad Q200 (valor incremental): Distancia entre el extremo de la hta. y la superficie de 42 CYCL DEF 214 ACABADO DE LA CAJERA la pieza CIRCULAR U U U U Profundidad Q201 (valor incremental): Distancia entre Q200=2 ;DIST.-SEGURIDAD la superficie de la pieza y la base de la cajera...

  • Página 305: Acabado De Islas Circulares (Ciclo 215)

    Si se quiere realizar un acabado de la isla, deberá utilizarse una fresa con dentado frontal cortante en el centro (DIN 844). Para ello deberá introducirse un valor pequeño para el avance al profundizar. Q207 Q217 Q216 HEIDENHAIN iTNC 530...
  • Página 306 Ejemplo: Frases NC U U U U Distancia de seguridad Q200 (valor incremental): Distancia entre el extremo de la hta. y la superficie de 43 CYCL DEF 215 ACABADO DE LA CAJERA la pieza CIRCULAR U U U U Profundidad Q201 (valor incremental): Distancia entre Q200=2 ;DIST.-SEGURIDAD la superficie de la pieza y la base de la isla...

  • Página 307: Fresado De Ranuras (Ciclo 3)

    (distancia de seguridad sobre la superficie de la pieza). En el ciclo, el signo del parámetro Profundidad determina la dirección del mecanizado. Si se programa la profundidad = 0, el TNC no ejecuta el ciclo. HEIDENHAIN iTNC 530...
  • Página 308 U U U U Distancia de seguridad (valor incremental): Distancia entre el extremo de la hta. (posición inicial) y la superficie de la pieza U U U U Profundidad de fresado (valor incremental): Distancia entre la superficie de la pieza y la base de la cajera U U U U (valor incremental): Medida a...

  • Página 309: Ranura Con Profundización Pendular (En Ambos Sentidos) (Ciclo 210)

    – al centro del círculo izquierdo de la ranura 7 Para finalizar la hta. retrocede en marcha rápida FMAX a la distancia de seguridad, y si se ha programado, a la 2ª distancia de seguridad Q216 HEIDENHAIN iTNC 530...
  • Página 310 Ejemplo: Frases NC U U U U Distancia de seguridad Q200 (valor incremental): Distancia entre el extremo de la hta. y la superficie de 51 CYCL DEF 210 RANURA PENDULAR la pieza Q200=2 ;DIST.-SEGURIDAD U U U U Profundidad Q201 (valor incremental): Distancia entre la superficie de la pieza y la base de la ranura Q201=-20 ;PROFUNDIDAD...

  • Página 311: Ranura Circular Con Penetración Pendular (Ciclo 211)

    Q245 misma. Q217 Seleccionar el diámetro de la fresa menor a la mitad de la longitud de la ranura. De lo contrario el TNC no puede realizar la introducción pendular. Q216 HEIDENHAIN iTNC 530...
  • Página 312 Ejemplo: Frases NC U U U U Distancia de seguridad Q200 (valor incremental): Distancia entre el extremo de la hta. y la superficie de 52 CYCL DEF 211 RANURA CIRCULAR la pieza Q200=2 ;DIST.-SEGURIDAD U U U U Profundidad Q201 (valor incremental): Distancia entre la superficie de la pieza y la base de la ranura Q201=-20 ;PROFUNDIDAD...

  • Página 313: Ejemplo: Fresado De Cajera, Isla Y Ranura

    ;PROFUNDIDAD Q206=250 ;PROFUNDIDAD DE PASO F Q202=5 ;PROFUNDIDAD DE PASO Q207=250 ;AVANCE DE FRESADO Q203=+0 ;COORDENADA SUPERFICIE Q204=20 ;2ª DISTANCIA DE SEGUR. Q216=+50 ;CENTRO 1ER. EJE Q217=+50 ;CENTRO 2º EJE Q218=90 ;1ª LONGITUD-CARA Q219=80 ;LONGITUD LADO 2 HEIDENHAIN iTNC 530...
  • Página 314 Q220=0 ;RADIO DE LA ESQUINA Q221=5 ;SOBREMEDIDA 8 CYCL CALL M3 Llamada al ciclo de mecanizado exterior 9 CYCL DEF 5,0 CAJERA CIRCULAR Definición del ciclo cajera circular 10 CYCL DEF 5,1 DIST. 2 11 CYCL DEF 5,2 PROFUNDIDAD -30 12 CYCL DEF 5.3 PASO 5 F250 13 CYCL DEF 5.4 RADIO 25 14 CYCL DEF 5.5 F400 DR+...

  • Página 315: Ciclos Para Realizar Figuras De Puntos

    Ciclo 215 ACABADO DE ISLAS CIRCULARES Ciclo 262 FRESADO DE ROSCA Ciclo 263 FRESADO ROSCA AVELLANADA Ciclo 264 FRESADO DE ROSCA EN TALADRO Ciclo 265 FRESADO DE ROSCA HELICOIDAL EN TALADRO Ciclo 267 FRESADO DE ROSCA EXTERIOR HEIDENHAIN iTNC 530...
  • Página 316 FIGURA DE PUNTOS SOBRE UN CIRCULO (ciclo 220) 1 El TNC posiciona la hta. en marcha rápida desde la posición actual al punto de partida del primer mecanizado. Secuencia: N = Q241 2. a la 2ª distancia de seguridad (eje de la hta.) Q247 Aproximación al punto de partida en el plano de mecanizado Q246...
  • Página 317 Desplazamiento a la altura de seguridad Q301: Determinar como debe desplazarse la hta. entre los mecanizados: 0: Desplazar entre los mecanizados a la distancia de seguridad 1: Desplazar entre los mecanizados a la 2ª distancia de seguridad HEIDENHAIN iTNC 530...
  • Página 318 FIGURA DE PUNTOS SOBRE LINEAS (ciclo 221) Antes de la programación deberá tenerse en cuenta El ciclo 221 se activa a partir de su definición DEF, es decir el ciclo 221 llama automáticamente al último ciclo de mecanizado definido. Cuando se combinan uno de los ciclos de mecanizado 200 a 209, 212 a 215, 262 a 265 y 267 con el ciclo 221, se activan la distancia de seguridad, la superficie de la pieza y la 2ª...
  • Página 319 Desplazamiento a la altura de seguridad Q301: Determinar como debe desplazarse la hta. entre los mecanizados: 0: Desplazar entre los mecanizados a la distancia de seguridad 1: Desplazar entre los mecanizados a la 2ª distancia de seguridad HEIDENHAIN iTNC 530...

  • Página 320: Ejemplo: Círculos De Taladros

    Ejemplo: Círculos de taladros 30° 0 BEGIN PGM TALAD. MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Definición del bloque 2 BLK FORM 0.2 Y+100 Y+100 Z+0 3 TOOL DEF 1 L+0 R+3 Definición de la herramienta 4 TOOL CALL 1 Z S3500 Llamada a la herramienta 5 L Z+250 R0 FMAX M3 Retirar la herramienta...
  • Página 321 Q241=5 ;NÚMERO MECANIZADOS Q200=2 ;DIST. DE SEGURIDAD Q203=+0 ;COORDENADAS SUPERFICIE Q204=100 ;2ª DISTANCIA DE SEGUR. Q301=1 ;DESPLAZ. A ALTURA SEG. 9 L Z+250 R0 FMAX M2 Retirar la herramienta, final del programa 10 END PGM TALAD. MM HEIDENHAIN iTNC 530...

  • Página 322: Nociones Básicas

    8.6 Ciclos SL Nociones básicas Ejemplo: Esquema: Ejecución con ciclos SL Con los ciclos SL se pueden realizar contornos complejos compuestos de hasta 12 subcontornos (cajeras e islas). Los subcontornos se 0 BEGIN PGM SL2 MM introducen como subprogramas. De la lista de subcontornos (números de subprogramas) que se indican en el ciclo 14 CONTORNO, el TNC calcula el contorno completo.

  • Página 323: Resumen De Los Ciclos Sl

    21 PRETALADRADO (se utiliza a elección) 22 DESBASTE (totalmente necesario) 23 ACABADO EN PROF. (se utiliza a elección) 24 ACABADO LATERAL (se utiliza a elección) Otros ciclos: Ciclo Softkey 25 TRAZADO DEL CONTORNO 27 SUPERFICIE CILINDRICA 28 SUPERFICIE CILINDRICA fresado de ranuras HEIDENHAIN iTNC 530...

  • Página 324: Contornos Superpuestos

    CONTORNO (ciclo 14) En el ciclo 14 CONTORNO se enumeran todos los subprogramas que se superponen para formar un contorno completo. Antes de la programación deberá tenerse en cuenta El ciclo 14 se activa a partir de su definición, es decir actua a partir de su definición en el programa.
  • Página 325 52 L X+10 Y+50 RR 53 CC X+35 Y+50 54 C X+10 Y+50 DR- 55 LBL 0 Superficie B: 56 LBL 2 57 L X+90 Y+50 RR 58 CC X+65 Y+50 59 C X+90 Y+50 DR- 60 LBL 0 HEIDENHAIN iTNC 530...
  • Página 326 "Resta de" superficies Se mecanizan la superficie A sin la parte que es común a B: La superficie A debe ser una cajera y la B una isla. A tiene que comenzar fuera de B. Superficie A: 51 LBL 1 52 L X+10 Y+50 RR 53 CC X+35 Y+50 54 C X+10 Y+50 DR-...

  • Página 327: Datos Del Contorno (Ciclo 20)

    ;RADIO DE REDONDEO cajera e isla) Q9=+1 ;SENTIDO DE GIRO en sentido antihorario (Q9 = +1 sentido sincronizado para cajera e isla) En una interrupción del programa se pueden comprobar y si es preciso sobreescribir los parámetros del mecanizado HEIDENHAIN iTNC 530...

  • Página 328: Pretaladrado (Ciclo 21)

    PRETALADRADO (ciclo 21) En una frase TOOL CALL, el TNC no tiene en cuenta el valor delta programado DR para el cálculo de los puntos de profundización. En lugares estrechos el TNC no puede pretaladrar con una herramienta que sea mayor que la herramienta de desbaste.
  • Página 329 102 la longitud de la cuchilla LCUTS y el ángulo máximo de penetración ANGLE de la herramienta. Si se preciso el TNC emite un mensaje de error U U U U Avance pendular Q19: Avance oscilante en mm/min HEIDENHAIN iTNC 530...

  • Página 330: Acabado En Profundidad (Ciclo 23)

    ACABADO EN PROFUNDIDAD (ciclo 23) El TNC calcula automáticamente el punto inicial para el acabado. El punto inicial depende de las proporciones del espacio de la cajera. El TNC desplaza la hta. de forma suave (círculo tangente vertical) sobre la primera superficie a mecanizar. A continuación se fresa la distancia de acabado que ha quedado del desbaste.

  • Página 331: Acabado Lateral (Ciclo 24)

    Avance al profundizar Q11: Avance al profundizar U U U U Avance para desbaste Q12: Avance de fresado U U U U Sobremedida de acabado lateral Q14 (valor incremental): Sobremedida para varios acabados; cuando Q14=0 se desbasta la última distancia de acabado. HEIDENHAIN iTNC 530...

  • Página 332: Trazado Del Contorno (Ciclo 25)

    TRAZADO DEL CONTORNO (ciclo 25) Con este ciclo y el ciclo 14 CONTORNO se pueden mecanizar contornos "abiertos": el principio y el final del cotorno no coinciden. El ciclo 25 TRAZADO DEL CONTORNO ofrece considerables ventajas en comparación con el mecanizado de un contorno abierto con frases de posicionamiento: El TNC supervisa el mecanizado para realizar entradas sin rebabas y evitar daños en el contorno.
  • Página 333 U U U U ¿Tipo de fresado ? Sentido horario = -1 Q15: Fresado síncrono: Entrada = +1 Fresado a contramarcha: Entrada = -1 Cambiando de fresado sincronizado a fresado a contramarcha en varios pasos de aproximación: Entrada = 0 HEIDENHAIN iTNC 530...

  • Página 334: Superficie Cilindrica (Ciclo 27)

    SUPERFICIE CILINDRICA (ciclo 27) El constructor de la máquina prepara la máquina y el TNC. Con este ciclo se puede mecanizar un contorno cilíndrico previamente programado según el desarrollo de dicho cilindro. El ciclo 28 se utiliza para fresar la guía de una ranura en un cilindro. El contorno se describe en un subprograma, determinado a través del ciclo 14 (CONTORNO).
  • Página 335 Radio del cilindro Q16: Radio del cilindro sobre el que se mecaniza el contorno U U U U ¿Tipo de acotación ? Grados =0 MM/PULG.=1 Q17: Programar las coordenadas del eje giratorio en el subprograma en grados o mm (pulg.) HEIDENHAIN iTNC 530...

  • Página 336: Superficie Cilindrica Fresado De Ranuras

    SUPERFICIE CILINDRICA fresado de ranuras (ciclo 28) El constructor de la máquina prepara la máquina y el TNC. Con este ciclo se puede transferir el desarrollo de la guía de una ranura, definida sobre la superficie de un cilindro. Al contrario que en el ciclo 27, en este ciclo el TNC posiciona la hta.
  • Página 337 ¿Tipo de acotación ? Grados =0 MM/PULG.=1 Q17: Programar las coordenadas del eje giratorio en el subprograma en grados o mm (pulg.) U U U U Anchura de la ranura Q20: Anchura de la ranura a realizar HEIDENHAIN iTNC 530...

  • Página 338: Ejemplo: Desbaste Y Acabado Posterior De Una Cajera

    Ejemplo: Desbaste y acabado posterior de una cajera 60° 0 BEGIN PGM C20 MM 1 BLK FORM 0.1 Z X-10 Y-10 Z-40 2 BLK FORM 0.2 X+100 Y+100 Z+0 Definición del bloque 3 TOOL DEF 1 L+0 R+15 Definición de la hta. para el Desbaste previo 4 TOOL DEF 2 L+0 R+7.5 Definición de la hta.
  • Página 339 22 FPOL X+30 Y+30 23 FC DR- R20 CCPR+55 CCPA+60 24 FSELECT 2 25 FL AN-120 PDX+30 PDY+30 D10 26 FSELECT 3 27 FC X+0 DR- R30 CCX+30 CCY+30 28 FSELECT 2 29 LBL 0 30 END PGM C20 MM HEIDENHAIN iTNC 530...

  • Página 340: Ejemplo: Pretaladrado, Desbaste Y Acabado De Contornos Superpuestos

    Ejemplo: Pretaladrado, desbaste y acabado de contornos superpuestos 0 BEGIN PGM C21 MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Definición del bloque 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL DEF 1 L+0 R+6 Definición de la hta. para el Taladro 4 TOOL DEF 2 L+0 R+6 Definición de la hta.
  • Página 341 ;SENTIDO DE GIRO Q10=5 ;PROFUNDIDAD DE PASO Q11=100 ;AVANCE AL PROFUNDIZAR Q12=400 ;AVANCE DE DESBASTE Q14=+0 ;SOBREMEDIDA LATERAL Llamada al ciclo Acabado lateral 19 CYCL CALL 20 L Z+250 R0 FMAX M2 Retirar la herramienta, final del programa HEIDENHAIN iTNC 530...
  • Página 342 21 LBL 1 Subprograma 1 del contorno: Cajera izquierda 22 CC X+35 Y+50 23 L X+10 Y+50 RR 24 C X+10 DR- 25 LBL 0 26 LBL 2 Subprograma 2 del contorno: Cajera derecha 27 CC X+65 Y+50 28 L X+90 Y+50 RR 29 C X+90 DR- 30 LBL 0 Subprograma 3 del contorno: Isla rectangular izquierda...

  • Página 343: Ejemplo: Trazado Del Contorno

    ;ALTURA SEGURIDAD Q10=5 ;PROFUNDIDAD DE PASO Q11=100 ;AVANCE AL PROFUNDIZAR Q12=200 ;AVANCE DE FRESADO Q15=+1 ;TIPO DE FRESADO Llamada al ciclo 9 CYCL CALL M3 Retirar la herramienta, final del programa 10 L Z+250 R0 FMAX M2 HEIDENHAIN iTNC 530...
  • Página 344 11 LBL 1 Subprograma del contorno 12 L X+0 Y+15 RL 13 L X+5 Y+20 14 CT X+5 Y+75 15 L Y+95 16 RND R7.5 17 L X+50 18 RND R7.5 19 L X+100 Y+80 20 LBL 0 21 END PGM C25 MM 8 Programación: Ciclos...

  • Página 345: Ejemplo: Superficie Cilíndrica Con Ciclo

    ;AVANCE DE FRESADO Q16=25 ;RADIO Q17=1 ;TIPO DE MEDICIÓN Posicionamiento previo de la mesa giratoria 8 L C+0 R0 FMAX M3 Llamada al ciclo 9 CYCL CALL Retirar la herramienta, final del programa 10 L Y+250 R0 FMAX M2 HEIDENHAIN iTNC 530...
  • Página 346 11 LBL 1 Subprograma del contorno 12 L C+40 Z+20 RL Indicación en mm en el eje giratorio (Q17=1) 13 L C+50 14 RND R7.5 15 L Z+60 16 RND R7.5 17 L IC-20 18 RND R7.5 19 L Z+20 20 RND R7.5 21 L C+40 22 LBL 0...
  • Página 347 ;TIPO DE MEDICIÓN Q20=10 ;ANCHO DE RANURA Posicionamiento previo de la mesa giratoria 8 L C+0 R0 FMAX M3 Llamada al ciclo 9 CYCL CALL Retirar la herramienta, final del programa 10 L Y+250 R0 FMAX M2 HEIDENHAIN iTNC 530...
  • Página 348 11 LBL 1 Subprograma de contorno, descripción de la trayectoria de punto medio 12 L C+40 Z+0 RL Indicación en mm en el eje giratorio (Q17=1) 13 L Z+35 14 L C+60 Z+52.5 15 L Z+70 16 LBL 0 17 END PGM C28 MM 8 Programación: Ciclos...

  • Página 349: Ciclos Sl Con Fórmula De Contorno

    Se puede programar el radio de "esquinas interiores", la hta. no se 0 BEGIN PGM CÍRCULO31XY MM detiene, se evitan marcas de cortes (válido para la trayectoria más exterior en el Desbaste y en el Acabado lateral) HEIDENHAIN iTNC 530...

  • Página 350: Seleccionar Programa Con Definición Del Contorno

    En el acabado lateral el TNC efectúa la llegada al contorno sobre una trayectoria circular tangente En el acabado en profundidad el TNC desplaza también la hta. sobre una trayectoria circular tangente a la pieza (p.ej. eje de la herramienta Z: trayectoria circular en el plano Z/X) El TNC mecaniza el contorno de forma contínua en sentido sincronizado o a contramarcha Con MP7420 se determina el lugar donde se posiciona la...

  • Página 351: Introducir La Fórmula Del Contorno

    CONTOUR en el mismo programa principal. Se superponen las cajeras A y B. El TNC calcula los puntos de intersección S1 y S2, de forma que no hay que programarlos. Las cajeras se han programado como círculos completos. HEIDENHAIN iTNC 530...
  • Página 352 Programa de descripción del contorno 1: cajera A 0 BEGIN PGM CAJERA_A MM 1 L X+10 Y+50 R0 2 CC X+35 Y+50 3 C X+10 Y+50 DR- 4 END PGM CAJERA_A MM Programa de descripción de contorno 2: Cajera B 0 BEGIN PGM CAJERA_B MM 1 L X+90 Y+50 R0 2 CC X+65 Y+50...

  • Página 353: Ejecutar Contorno Con Los Ciclos Sl

    53 DECLARE CONTOUR QC2 = “CAJERA_B.H“ 54 QC10 = QC1 & QC2 55 ... 56 ... Ejecutar contorno con los ciclos SL El mecanizado del contorno completo se realiza con los ciclos SL 20 - 24 (véase “Ciclos SL” en pág.296) HEIDENHAIN iTNC 530...

  • Página 354: Ejemplo: Desbastar Y Acabar Contornos Superpuestos Con Fórmula De Contorno

    Ejemplo: desbastar y acabar contornos superpuestos con fórmula de contorno 0 BEGIN PGM CONTORNO MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Definición del bloque 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL DEF 1 L+0 R+2.5 Definición de herramienta con fresa de desbaste 4 TOOL DEF 2 L+0 R+3 Definición de herramienta con fresa de acabado 5 TOOL CALL 1 Z S2500...
  • Página 355 7 DECLARE CONTOUR QC4 = “CUADRADO“ Definición del indicador de contorno para el programa "CUADRADO" 8 QC10 = ( QC 1 | QC 2 ) \ QC 3 \ QC 4 Fórmula del contorno 9 END PGM MODELO MM HEIDENHAIN iTNC 530...
  • Página 356 Programa de descripción de contorno: Programa de descripción de contorno: círculo a la derecha 0 BEGIN PGM CÍRCULO1 MM 1 CC X+65 Y+50 2 L PR+25 PA+0 R0 3 CP IPA+360 DR+ 4 END PGM CÍRCULO1 MM Programa de descripción de contorno: círculo de la izquierda 0 BEGIN PGM CÍRCULO31XY MM 1 CC X+Q1 Y+Q2 2 LP PR+Q3 PA+0 R0...

  • Página 357: Ciclos Para El Planeado

    Estar inclinadas de cualquier forma Estar unidas entre sí Ciclo Softkey 30 EJECUCION DATOS 3D Para planeado de un programa 3D en varios pasos 230 PLANEADO Para superficies planas y rectangulares 231 SUPERFICIE REGULAR Para superficies oblicuas, inclinadas o en torsión HEIDENHAIN iTNC 530...

  • Página 358: Ejecucion De Datos 3D (Ciclo 30)

    EJECUCION DE DATOS 3D (ciclo 30) 1 El TNC posiciona la hta. en marcha rápida FMAX a la distancia de seguridad desde la posición actual en el eje de la hta. hasta el punto MAX programado en el ciclo 2 A continuación el TNC desplaza la hta. en el plano de mecanizado con FMAX al punto MIN programado en el ciclo 3 Desde allí...

  • Página 359: Planeado (Ciclo 230)

    El TNC posiciona la hta. en marcha rápida FMAX desde la posición actual en el plano de mecanizado sobre el punto de partida. Posicionar previamente la herramienta, de forma que no se produzca ninguna colisión con la pieza o la sujeción. HEIDENHAIN iTNC 530...
  • Página 360 U U U U Punto de partida del 1er eje Q225 (valor absoluto): Coordenadas del punto de partida de la superficie a planear en el eje principal del plano de mecanizado Q207 U U U U Punto de partida del 2º eje Q226 (valor absoluto): Coordenadas del punto de partida de la superficie a planear en el eje transversal del plano de mecanizado N = Q240...

  • Página 361: Superficie Regular (Ciclo 231)

    En superficies torsionadas, establecer la dirección del movimiento principal (del punto al punto 2) en la dirección de la inclinación más fuerte HEIDENHAIN iTNC 530...
  • Página 362 La calidad de la superficie al utilizar una fresa esférica se puede optimizar: En superficies torsionadas, establecer la dirección del movimiento principal (del punto al punto 2) perpendicular a la dirección de la inclinación más fuerte Antes de la programación deberá tenerse en cuenta El TNC posiciona la hta.
  • Página 363 El TNC realiza el primer corte con la mitad del valor programado. Q234=+15 ;4º PUNTO DEL 1ER EJE Q235=+125 ;4º PUNTO DEL 2º EJE Q236=+25 ;4º PUNTO DEL 3ER EJE Q240=40 ;NÚMERO DE CORTES Q207=500 ;AVANCE DE FRESADO HEIDENHAIN iTNC 530...

  • Página 364: Ejemplo: Planeado

    Ejemplo: Planeado 0 BEGIN PGM C230 MM 1 BLK FORM 0.1 Z X+0 Y+0 Z+0 Definición del bloque 2 BLK FORM 0.2 X+100 Y+100 Z+40 3 TOOL DEF 1 L+0 R+5 Definición de la herramienta 4 TOOL CALL 1 Z S3500 Llamada a la herramienta 5 L Z+250 R0 FMAX Retirar la herramienta...
  • Página 365 7 L X+-25 Y+0 R0 FMAX M3 Posicionamiento previo cerca del punto de partida 8 CYCL CALL Llamada al ciclo 9 L Z+250 R0 FMAX M2 Retirar la herramienta, final del programa 10 END PGM C230 MM HEIDENHAIN iTNC 530...

  • Página 366: Ciclos Para La Traslación De Coordenadas

    8.9 Ciclos para la traslación de coordenadas Resumen Con la traslación de coordenadas se puede realizar un contorno programado una sóla vez, en diferentes posiciones de la pieza con posición y medidas modificadas. El TNC dispone de los siguientes ciclos para la traslación de coordenadas: Ciclo Softkey 7 PUNTO CERO...

  • Página 367: Desplazamiento Del Punto Cero (Ciclo 7)

    Todas las coordenadas visualizadas en la visualización de estados adicional (posiciones, puntos cero) se refieren al punto de referencia fijado manualmente Ejemplo: Frases NC 13 CYCL DEF 7.0 NULLPUNKT 14 CYCL DEF 7.1 X+60 16 CYCL DEF 7.3 Z-5 15 CYCL DEF 7.2 Y+40 HEIDENHAIN iTNC 530...

  • Página 368: Desplazamiento Del Punto Cero Con Tablas De Cero Piezas (Ciclo 7)

    Desplazamiento del PUNTO CERO con tablas de cero piezas (ciclo 7) Cuando se utilizan desplazamientos del punto cero con tablas de puntos cero, se emplea la función SEL TABLE, para poder activar la tabla de puntos cero deseada desde el programa NC. Si se trabaja sin SEL-TABLE entonces hay que activar la tabla de puntos cero deseada antes del test o la ejecución del programa (también válido para el gráfico de...
  • Página 369 Pasar página a página hacia abajo Añadir línea (sólo es posible al final de la tabla) Borrar una línea Aceptar la línea introducida y saltar a la línea siguiente Añadir el número de líneas (puntos cero) programadas al final de la tabla HEIDENHAIN iTNC 530...
  • Página 370 Editar la tabla de puntos cero en un modo de funcionamiento de ejecución del programa En un modo de funcionamiento de ejecución del programa se puede seleccionar la tabla de puntos activada. Para ello pulsar la softkey TABLA DE PUNTOS CERO. Están a su disposición ahora las mismas funciones de edición como el modo de funcionamiento Memorizar/ Editar programa Aceptar los valores actuales en la tabla de puntos cero...

  • Página 371: Fijacion Del Punto De Referencia

    7475. Cuando se utiliza el ciclo 247 no se puede entrar al programa con la función Avance hasta una frase. En el modo de funcionamiento Test del programa no se puede activar el ciclo 247. HEIDENHAIN iTNC 530...
  • Página 372 ESPEJO (ciclo 8) El TNC puede realizar un mecanizado espejo en el plano de mecanizado. Activación El ciclo espejo se activa a partir de su definición en el programa. También actúa en el modo de funcionamiento Posicionamiento manual. El TNC muestra los ejes espejo activados en la visualización de estados adicional.
  • Página 373 Se pueden programar un máximo tres ejes Anulación Programar de nuevo el ciclo ESPEJO con la introducción NO ENT. Ejemplo: Frases NC 79 CYCL DEF 8,0 ESPEJO 80 CYCL DEF 8.1 X Y U HEIDENHAIN iTNC 530...
  • Página 374 GIRO (ciclo 10) Dentro de un programa el TNC puede girar el sistema de coordenadas en el plano de mecanizado según el punto cero activado. Activación El GIRO se activa a partir de su definición en el programa. También actúa en el modo de funcionamiento Posicionamiento manual. El TNC visualiza los ángulos de giro activados en la visualización de estados adicional.

  • Página 375: Factor De Escala (Ciclo 11)

    Ejemplo: Frases NC 11 CALL LBL 1 12 CYCL DEF 7.0 NULLPUNKT 13 CYCL DEF 7.1 X+60 14 CYCL DEF 7.2 Y+40 15 CYCL DEF 11,0 FACTOR DE ESCALA 16 CYCL DEF 11.1 SCL 0.75 17 CALL LBL 1 HEIDENHAIN iTNC 530...

  • Página 376: Factor De Escala Especifico De Cada Eje

    FACTOR DE ESCALA ESPECIFICO DE CADA EJE (ciclo 26) Antes de la programación deberá tenerse en cuenta Los ejes de coordenadas con posiciones sobre trayectorias circulares no pueden prolongarse o reducirse con diferentes escalas. Se puede introducir un factor de escala específico para cada eje.

  • Página 377: Plano De Mecanizado (Ciclo 19)

    El ciclo 19 se activa a partir de su definición en el programa. Tan pronto como se desplaza un eje en el sistema inclinado, se activa la corrección para dicho eje. Si se quiere calcular la corrección en todos los ejes se deberán desplazar todos los ejes. HEIDENHAIN iTNC 530...
  • Página 378 Si se ha fijado la funcion INCLINACION de la ejecución del programa en ACTIVO en el modo de funcionamiento MANUAL (véase “Inclinación del plano de mecanizado” en pág. 24) el valor angular introducido en dicho menú se sobreescribe con el ciclo 19 PLANO INCLINADO DE TRABAJO.
  • Página 379 M92), en el plano de mecanizado inclinado. Limitaciones: El posicionamiento se realiza sin corrección de la longitud El posicionamiento se realiza sin corrección de la geometría de la máquina No se puede realizar la corrección del radio de la herramienta HEIDENHAIN iTNC 530...
  • Página 380 Combinación con otros ciclos de traslación de coordenadas En la combinación de los ciclos de traslación de coordenadas deberá prestarse atención a que la inclinación del plano de mecanizado siempre se lleva a cabo alrededor del punto cero activado. Se puede realizar un desplazamiento del punto cero después de activar el ciclo 19, en cuyo caso se desplaza el "sistema de coordenadas fijo de la máquina".
  • Página 381 Manualmente rozando la pieza como en el sistema no inclinado véase “Fijación del punto de referencia (sin palpador 3D)” en pág. 22 Controlado con un palpador 3D de HEIDENHAIN (véase el modo de empleo de los ciclos de palpación, capítulo 2) Automáticamente con un palpador 3D de HEIDENHAIN (véase el...

  • Página 382: Ejemplo: Traslación De Coordenadas

    Ejemplo: Traslación de coordenadas Desarrollo del programa Traslación de coordenadas en el pgm principal Programación del mecanizado en el subprograma, véase “Subprogramas” en pág. 365 45° 0 BEGIN PGM TRASLCOORD MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definición del bloque 2 BLK FORM 0.2 X+130 Y+130 Z+0 3 TOOL DEF 1 L+0 R+1 Definición de la herramienta...
  • Página 383 28 L IX+20 29 L IX+10 IY-10 30 RND R5 31 L IX-10 IY-10 32 L IX-20 33 L IY+10 34 L X+0 Y+0 R0 F5000 35 L Z+20 R0 FMAX 36 LBL 0 37 BEGIN PGM TRASLCOORD MM HEIDENHAIN iTNC 530...

  • Página 384: Ciclos Especiales

    8.10 Ciclos especiales TIEMPO DE ESPERA (ciclo 9) La ejecución del programa se detiene según el TIEMPO DE ESPERA programado. El tiempo de espera sirve, p.ej., para la rotura de viruta. Activación El ciclo se activa a partir de su definición en el programa. No tiene influencia sobre los estados que actuan de forma modal, como p.ej.

  • Página 385: Llamada Del Programa (Ciclo 12)

    El programa se llama con CYCL CALL (frase por separado) o M99 (por frases) o M89 (se ejecuta después de cada frase de posicionamiento) Ejemplo: Llamada al programa Se desea llamar al programa 50 a través de la llamada de ciclo HEIDENHAIN iTNC 530...

  • Página 386: Orientación Del Cabezal (Ciclo 13)

    Orientación del cabezal (ciclo 13) El constructor de la máquina prepara la máquina y el TNC. En los ciclos de mecanizado 202, 204 y 209 se emplea internamente el ciclo 13. Tener en cuenta en el programa NC, que si es preciso se deberá reprogramar el ciclo 13 tras uno de los anteriomente nombrados ciclos de mecanizado.

  • Página 387: Tolerancia (Ciclo 32)

    Los parámetros de introducción Acabado/Desbaste y Tolerancia de ejes giratorios sólo actúan si el filtro HSC está activo en la máquina. Póngase en contacto si es necesario con el fabricante de su máquina. HEIDENHAIN iTNC 530...
  • Página 388 U U U U Valor de tolerancia: Desviación admisible del contorno en mm U U U U Acabado=0, Desbaste=1: Activar filtros: Valor de introducción 0: Fresado con precisión de contorno más alta. El TNC utiliza los ajustes de filtro de acabado definidos por el fabricante de la máquina.

  • Página 389: Programación: Subprogramas Y Repeticiones Parciales De Un Programa

    Programación: Subprogramas y repeticiones parciales de un programa...

  • Página 390: Introducción De Subprogramas Y Repeticiones Parciales De Un Programa

    9.1 Introducción de subprogramas y repeticiones parciales de un programa Las partes de un programa que se deseen se pueden ejecutar repetidas veces con subprogramas o repeticiones parciales de un programa. Label Los subprogramas y repeticiones parciales de un programa comienzan en un programa de mecanizado con la marca LBL, que es la abreviatura de LABEL (en inglés marca).
  • Página 391 Repeticiones REP: Sin repeticiones, pulsar NO ENT. Las repeticiones REP sólo se emplean en las repeticiones parciales de un programa No está permitido CALL LBL 0 ya que corresponde a la llamada al final de un subprograma. HEIDENHAIN iTNC 530...

  • Página 392: Repeticiones Parciales De Un Pgm

    9.3 Repeticiones parciales de un Label LBL Las repeticiones parciales de un programa comienzan con la marca LBL (LABEL). Una repetición parcial de un programa finaliza con CALL LBL/REP. 0 BEGIN PGM ... Funcionamiento 1 El TNC ejecuta el programa de mecanizado hasta el final del LBL1 programa parcial (CALL LBL/REP) 2 A continuación el TNC repite la parte del programa entre el LABEL...

  • Página 393: Cualquier Programa Como Subprograma

    TNC:\ZW35\SCHRUPP\PGM1.H Si se desea llamar a un programa DIN/ISO, deberá indicarse el tipo de fichero .I detrás del nombre del programa. También se puede llamar a cualquier programa mediante el ciclo 12 PGM CALL HEIDENHAIN iTNC 530...

  • Página 394: Imbricaciones

    9.5 Imbricaciones Tipos de imbricaciones Subprogramas dentro de un subprograma Repeticiones parciales en una repetición parcial del programa Repetición de subprogramas Repeticiones de parte de un programa en el subprograma Profundidad de imbricación La profundidad de imbricación determina las veces que se pueden introducir partes de un programa o subprogramas en otros subprogramas o repeticiones parciales de un programa.

  • Página 395: Repetición De Repeticiones Parciales De Un Programa

    4 Se repite una vez la parte del programa entre la frase 15 y la frase 35 (contiene la repetición de la parte del programa entre la frase 20 y la frase 27) 5 Ejecución del programa principal REPS desde la frase 36 a la frase 50 (final del programa) HEIDENHAIN iTNC 530...

  • Página 396: Repetición De Un Subprograma

    Repetición de un subprograma Ejemplo de frases NC 0 BEGIN PGM EPGREP MM Principio de la repetición parcial del programa 1 10 LBL 1 Llamada al subprograma 11 CALL LBL 2 12 CALL LBL 1 REP 2/2 La parte del programa entre esta frase y LBL1 (frase 10) se repite dos veces 19 L Z+100 R0 FMAX M2 Ultima frase del programa principal con M2...

  • Página 397: Ejemplo: Fresado De Un Contorno En Varias Aproximaciones

    Llamada a la herramienta 5 L Z+250 R0 FMAX Retirar la herramienta 6 L X-20 Y+30 R0 FMAX Posicionamiento previo en el plano de mecanizado 7 L Z+0 R0 FMAX M3 Posicionamiento previo sobre la superficie de la pieza HEIDENHAIN iTNC 530...
  • Página 398 8 LBL 1 Marca para la repetición parcial del programa 9 L IZ-4 R0 FMAX Profundización en incremental (en vacío) 10 APPR CT X+2 Y+30 CCA90 R+5 RL F250 Llegada al contorno 11 FC DR- R18 CLSD+ CCX+20 CCY+30 Contorno 12 FLT 13 FCT DR- R15 CCX+50 CCY+75 14 FLT...

  • Página 399: Ejemplo: Grupos De Taladros

    6 CYCL DEF 200 TALADRADO Definición del ciclo Taladrado Q200=2 ;DIST.-SEGURIDAD Q201=-10 ;PROFUNDIDAD Q206=250 ;AVANCE AL PROFUNDIZAR F Q202=5 ;PROFUNDIDAD DE PASO Q210=0 ;TPO. ESPERA ENCIMA Q203=+0 ;COORDENADA SUPERFICIE Q204=10 ;2ª DISTANCIA DE SEGUR. Q211=0.25 ;TIEMPO DE ESPERA ABAJO HEIDENHAIN iTNC 530...
  • Página 400 7 L X+15 Y+10 R0 FMAX M3 Llegada al punto de partida del grupo de taladros 1 8 CALL LBL 1 Llamada al subprograma para el grupo de taladros 9 L X+45 Y+60 R0 FMAX Llegada al punto de partida del grupo de taladros 2 10 CALL LBL 1 Llamada al subprograma para el grupo de taladros 11 L X+75 Y+10 R0 FMAX...

  • Página 401: Ejemplo: Grupo De Taladros Con Varias Herramientas

    ;AVANCE AL PROFUNDIZAR F Q202=3 ;PROFUNDIDAD DE PASO Q210=0 ;TPO. ESPERA ENCIMA Q203=+0 ;COORDENADA SUPERFICIE Q204=10 ;2ª DISTANCIA DE SEGUR. Q211=0.25 ;TIEMPO DE ESPERA ABAJO Llamada al subprograma 1 para la figura completa de taladros 9 CALL LBL 1 HEIDENHAIN iTNC 530...
  • Página 402 10 L Z+250 R0 FMAX M6 Cambio de herramienta 11 TOOL CALL 2 Z S4000 Llamada a la hta. para el taladrado 12 FN 0: Q201 = -25 Nueva profundidad para Taladro 13 FN 0: Q202 = +5 Nueva aproximación para Taladro 14 CALL LBL 1 Llamada al subprograma 1 para la figura completa de taladros 15 L Z+250 R0 FMAX M6...

  • Página 403: Programación: Parámetros Q

    Programación: Parámetros Q HEIDENHAIN iTNC 530...

  • Página 404: Principio De Funcionamiento Y Resumen De Funciones

    10.1 Principio de funcionamiento y resumen de funciones Con los parámetros Q se puede definir en un programa de mecanizado una familia completa de piezas. Para ello en vez de valores numéricos se introducen parámetros Q. Los parámetros Q se utilizan por ejemplo para Valores de coordenadas Avances Revoluciones...

  • Página 405: Llamada A Las Funciones De Parámetros Q

    -/+ ). Entonces el TNC muestra las siguientes softkeys: Grupo de funciones Softkey Funciones matemáticas básicas Funciones angulares Función para calcular el círculo Condición si/entonces, salto Otras funciones Introducción directa de una fórmula Función para el mecanizado de contornos complejos HEIDENHAIN iTNC 530...

  • Página 406: Familias De Funciones - Parámetros Q En Vez De Valores Numéricos

    10.2 Familias de funciones - Parámetros Q en vez de valores numéricos Con la función paramétrica Q FN0: ASIGNACION se les puede asignar a los parámetros Q valores numéricos. Entonces en el programa de mecanizado se fija un parámetro Q en vez de un valor numérico. Ejemplo de frases NC 15 FNO: Q10=25 Asignación...

  • Página 407: Descripción De Contornos Mediante Funciones Matemáticas

    ¡Prohibido!: ¡Raíz cuadrada de un valor negativo! A la derecha del signo "=" se pueden introducir: dos cifras dos parámetros Q una cifra y un parámetro Q Los parámetros Q y los valores numéricos en las comparaciones pueden ser con o sin signo. HEIDENHAIN iTNC 530...

  • Página 408: Programación De Los Tipos De Cálculo Básicos

    Programación de los tipos de cálculo básicos Ejemplo: Frases de programa en el TNC Ejemplo: 16 FN0: Q5 = +10 Selección de las funciones parámetricas Q: Pulsar la 17 FN3: Q12 = +Q5 * +7 tecla Q Selección de funciones matemáticas básicas: Pulsar la softkey FUNCIONES BÁSICAS.

  • Página 409: Funciones Angulares (Trigonometría)

    Ejemplo: a = 25 mm b = 50 mm a = arctg (a / b) = arctg 0,5 = 26,57° Además se tiene: a² + b² = c² (mit a² = a x a) (a² + b²) HEIDENHAIN iTNC 530...

  • Página 410: Programación De Funciones Trigonométricas

    Programación de funciones trigonométricas Las funciones angulares aparecen cuando se pulsa la softkey FUNCIONES ANGULARES. El TNC muestra las softkeys que aparecen en la tabla de la parte inferior. Programación: comparar "Ejemplo: Programación de los tipos de cálculo básicos". Función Softkey FN6: SENO p.ej.

  • Página 411: Cálculo De Círculos

    (Y con el eje de la hta. Z) en el parámetro Q21 y el radio del círculo en el parámetro Q22. Deberán tener en cuenta que FN23 y FN24, además del parámetro del resultado, también sobreescriben automáticamente los dos parámetros siguientes. HEIDENHAIN iTNC 530...

  • Página 412: Determinación De Las Funciones Si/Entonces Con Parámetros Q

    10.6 Determinación de las funciones si/entonces con parámetros Q Empleo Al determinar la función si/entonces, el TNC compara un parámetro Q con otro parámetro Q o con un valor numérico. Cuando se ha cumplido la condición, el TNC continua con el programa de mecanizado en el LABEL programado detrás de la condición (LABEL véase “Introducción de subprogramas y repeticiones parciales de un programa”...

  • Página 413: Abreviaciones Y Conceptos Empleados

    Abreviaciones y conceptos empleados (en inglés): Cuando (en inglés equal): Igual (en inglés not equal): Distinto (en inglés greater than): Mayor que (en inglés less than): Menor que GOTO (en inglés go to): Ir a HEIDENHAIN iTNC 530...

  • Página 414: Comprobación Y Modificación De Parámetros Q

    10.7 Comprobación y modificación de parámetros Q Procedimiento Es posible modificar y controlar parámetros Q durante el ajuste, comprobación y mecanización en los modos de funcionamiento memorizar programa/editar, test de programa, ejecución continua del programa y ejecución del programa frase a frase. U U U U Interrupción de la ejecución del programa (p.ej.

  • Página 415: Otras Funciones

    Sincronización del NC y el PLC FN25:PRESET Fijar el punto de ref. durante la ejecución del programa FN26:TABOPEN Abrir una tabla de libre definición FN27:TABWRITE Escribir en una tabla de libre definición FN28:TABREAD Lectura de una tabla de libre definición HEIDENHAIN iTNC 530...
  • Página 416 Texto el programa, avisos de error previamente programados por el de error constructor de la máquina o por HEIDENHAIN: Si durante la ejecución 1000 ¿Cabezal? o el test de un programa se llega a una frase que contenga FN 14, el 1001 Falta el eje de la hta.
  • Página 417 3DROT no permitida 1076 Activar 3DROT 1077 Programar la profundidad con signo negativo 1078 ¡Q303 no definido en el ciclo de medición! 1079 Eje de herramienta no permitido 1080 Valor calculado erróneo 1081 Puntos de medida contradictorios HEIDENHAIN iTNC 530...
  • Página 418 FN15: PRINT: Emitir textos o valores de parámetros Q Ajuste de la conexión de datos: En el punto del menú PRINT o PRINT-TEST se determina el camino de búsqueda por el cual el TNC memoriza los textos o valores de los parámetros Q.
  • Página 419 Determinar el formato para los parámetros Q: 5 posiciones delante de la coma, 3 posiciones detrás, Long, Floating (nº decimal) Formato para variables de texto Signo de separación entre el formato de emisión y el parámetro Signo de final de frase, línea finalizada HEIDENHAIN iTNC 530...
  • Página 420 Para poder emitir diferentes informaciones junto al fichero de protocolos, se dispone de las siguientes funciones: Palabra clave Función CALL_PATH Emite el nombre del camino de búsqueda, en el cual se encuentra la función FN16. Ejemplo: "Programa de medición: %S",CALL_PATH; M_CLOSE Cierra el fichero, en el cual se escribe con FN16.
  • Página 421 Factor de solapamiento en el fresado de cajeras Número del ciclo de mecanizado activado Estado de la máquina, 20 Número de la herramienta activada Número de la herramienta dispuesta Eje de herramienta activo 0=X, 1=Y, 2=Z, 6=U, 7=V, 8=W Nº de revoluciones programado HEIDENHAIN iTNC 530...
  • Página 422 Nombre de grupos, Nº Id. Número Indice Significado Estado del cabezal activado: -1=indefinido, 0=M3 activado 1=M4 activo, 2=M5 después de M3, 3=M5 después de Estado del refrigerante: 0= off, 1=on Avance activado Indice de la herramienta preparada Indice de la herramienta activada Parámetro del ciclo, 30 Distancia de seguridad del ciclo de mecanizado activado Profundidad de taladrado/prof.
  • Página 423 Posición programada directamente Posición válida/no válida (1/0) después de TOOL CALL, 70 Eje X Eje Y eje Z Avance programado (-1: sin avance programado) Corrección de la hta. activada, 200 Radio de la hta. (incluidos valores delta) HEIDENHAIN iTNC 530...
  • Página 424 Nombre de grupos, Nº Id. Número Indice Significado Longitud de la herramienta (incluidos valores delta) Transformaciones activas, 210 Giro básico en funcionamiento manual Giro básico programado con el ciclo 10 Eje espejo activado 0: Espejo no activado +1: Eje X reflejado +2: Eje Y reflejado +4: Eje Z reflejado +64: Eje U reflejado...
  • Página 425 Eje A Eje B Eje C Eje U Eje V Eje W Estado de M128, 280 0: M128 inactivo, -1: M128 activado Avance programado con M128 Palpador digital, 350 Eje del palpador Radio de la esfera activado HEIDENHAIN iTNC 530...
  • Página 426 Nombre de grupos, Nº Id. Número Indice Significado Longitud activa Anillo de ajuste para el radio Desvío del eje principal Desvío del eje transversal Dirección del desvío en relación a la posición 0° Palpador de mesa TT 130 Punto central del eje X (sistema REF) Punto central del eje Y (sistema REF) Punto central del eje Z (sistema REF) Radio del disco...
  • Página 427 192 a 254 (segunda PL 401 B) Salida 0 a 30 32 a 62 (primera PL 401 B) 64 a 94 (segunda PL 401 B) Contador 48 a 79 Temporizador 0 a 95 Byte 0 a 4095 HEIDENHAIN iTNC 530...
  • Página 428 Operando de Denominación Margen de dirección abreviada Palabra 0 a 2047 Doble palabra 2048 a 4095 En la frase FN20 se admiten las siguientes condiciones: Condición Abreviatura Igual Menor que < Mayor que > Menor-igual <= Mayor-igual >= Ejemplo: Parar la ejecución del programa, hasta que el PLC fije la marca 4095 a 1 32 FN20: WAIT FOR M4095==1 10 Programación: Parámetros Q...
  • Página 429 Ejemplo: Fijar en la coordenada actual X+100 el nuevo punto de ref. 56 FN25: PRESET = X/+100/+0 Ejemplo: La coordenada actual Z+50 debe tener el valor -20 en el nuevo sistema de coordenadas 56 FN25: PRESET = X/+50/-20 HEIDENHAIN iTNC 530...
  • Página 430 FN26: TABOPEN: Abrir una tabla de libre definición Con la función FN 26: TABOPEN se abre cualquier tabla de libre definición, para sobreescribirla con FN27 o bien leer de la misma con FN28. En un programa NC sólo se puede abrir una tabla. Una nueva frase con TABOPEN cierra automáticamente la última tabla abierta.
  • Página 431 En la fila 6 de la tabla abierta actualmente leer los valores de las columnas radio, profundidad y D. Memorizar el primer valor en el parámetro Q10 (segundo valor en Q11, tercer valor en Q12). 56 FN28: TABREAD Q10 = 6/“RADIO,PROFUNDIDAD,D“ HEIDENHAIN iTNC 530...

  • Página 432: Introducción Directa De Una Fórmula

    10.9 Introducción directa de una fórmula Introducción de la fórmula Mediante softkeys se pueden programar directamente en el programa de mecanizado, fórmulas matemáticas con varias operaciones de cálculo. Las fórmulas aparecen pulsando la softkey FORMULA. El TNC muestra las siguientes softkeys en varias carátulas: Función lógica Softkey Adición...
  • Página 433 Si el valor resultante de Q12= 1: Q50 .>= 0 Si el valor resultante de Q12= 0: Q50 .<= 0 Cálculo del valor de módulo (Resto de la división) p.ej. Q12 = 400 % 360 Resultado: Q12 = 40 HEIDENHAIN iTNC 530...

  • Página 434: Reglas De Cálculo

    Reglas de cálculo Para la programación de fórmulas matemáticas son válidas las siguientes reglas: Los cálculos de multiplicación y división se realizan antes que los de suma y resta Q1 = 5 * 3 + 2 * 10 = 35 1.
  • Página 435 Conmutar la carátula de softkeys y abrir paréntesis Introducir el parámetro Q número 12 Seleccionar la división Introducir el parámetro Q número 13 Cerrar paréntesis y finalizar la introducción de la fórmula Ejemplo de frase NC Q25 = ATG (Q12/Q13) HEIDENHAIN iTNC 530...

  • Página 436: Parámetros Q Predeterminados

    10.10 Parámetros Q predeterminados El TNC memoriza valores en los parámetros Q100 a Q122. A los parámetros Q se les asignan: Valores del PLC Indicaciones sobre la herramienta y el cabezal Indicaciones sobre el estado de funcionamiento etc. Valores del PLC: Q100 a Q107 El TNC emplea los parámetros Q100 a Q107, para poder aceptar valores del PLC en un programa NC.

  • Página 437: Estado Del Cabezal: Q110

    Q113 depende de las indicaciones de cotas del programa principal que llama a otros programas. Indicación de cotas del pgm principal Valor del parámetro Sistema métrico (mm) Q113 = 0 Sistema en pulgadas (pulg.) Q113 = 1 HEIDENHAIN iTNC 530...

  • Página 438: Longitud De La Herramienta: Q114

    Longitud de la herramienta: Q114 A Q114 se le asigna el valor actual de la longitud de la herramienta. Coordenadas después de la palpación durante la ejecución del pgm Después de realizar una medición con un palpador 3D, los parámetros Q115 a Q119 contienen las coordenadas de la posición del cabezal en el momento de la palpación.

  • Página 439: Resultados De Medición De Ciclos De Palpación (Véase También El Modo De Empleo De Ciclos De Palpación)

    Anchura de la cajera Q165 Longitud medida Q166 Posición del eje intermedio Q167 Ángulo en el espacio determinado Valor del parámetro Giro alrededor del eje A Q170 Giro alrededor del eje B Q171 Giro alrededor del eje C Q172 HEIDENHAIN iTNC 530...
  • Página 440 Estado de la pieza Valor del parámetro Bien Q180 Precisa postmecanizado Q181 Rechazada Q182 Desviación medida con el ciclo 440 Valor del parámetro Eje X Q185 Eje Y Q186 eje Z Q187 Reservado para uso interno Valor del parámetro Marca para ciclos (figuras de mecanizado) Q197 Número del último ciclo de medición Q198...

  • Página 441: Ejemplo: Elipse

    16 TOOL CALL 1 Z S4000 Llamada a la herramienta 17 L Z+250 R0 FMAX Retirar la herramienta 18 CALL LBL 10 Llamada al mecanizado 19 L Z+100 R0 FMAX M2 Retirar eje de la herramienta, final del programa HEIDENHAIN iTNC 530...
  • Página 442 20 LBL 10 Subprograma 10: Mecanizado 21 CYCL DEF 7.0 NULLPUNKT Desplazar el punto cero al centro de la elipse 22 CYCL DEF 7.1 X+Q1 23 CYCL DEF 7.2 Y+Q2 24 CYCL DEF 10.0 GIRO Calcular la posición angular en el plano 25 CYCL DEF 10.1 ROT+Q8 26 Q35 = (Q6 - Q5) / Q7 Calcular el paso angular...

  • Página 443: Ejemplo: Cilindro Cóncavo Con Fresa Radial

    15 TOOL DEF 1 L+0 R+3 Llamada a la herramienta 16 TOOL CALL 1 Z S4000 Retirar la herramienta 17 L Z+250 R0 FMAX Llamada al mecanizado 18 CALL LBL 10 Anular la sobremedida 19 FN 0: Q10 = +0 HEIDENHAIN iTNC 530...
  • Página 444 20 CALL LBL 10 Llamada al mecanizado 21 L Z+100 R0 FMAX M2 Retirar la herramienta, final del programa 22 LBL 10 Subprograma 10: Mecanizado 23 Q16 = Q6 - Q10 - Q108 Calcular la sobremedida y la hta. en relación al radio del cílindro 24 FN 0: Q20 = +1 Fijar el contador de tramos 25 FN 0: Q24 = +Q4...

  • Página 445: Ejemplo: Esfera Convexa Con Fresa Frontal

    Definición del bloque 14 BLK FORM 0.2 X+100 Y+100 Z+0 Definición de la herramienta 15 TOOL DEF 1 L+0 R+7.5 Llamada a la herramienta 16 TOOL CALL 1 Z S4000 Retirar la herramienta 17 L Z+250 R0 FMAX HEIDENHAIN iTNC 530...
  • Página 446 18 CALL LBL 10 Llamada al mecanizado 19 FN 0: Q10 = +0 Anular la sobremedida 20 FN 0: Q18 = +5 Paso angular en el plano X/Y para el acabado 21 CALL LBL 10 Llamada al mecanizado 22 L Z+100 R0 FMAX M2 Retirar la herramienta, final del programa 23 LBL 10 Subprograma 10: Mecanizado...
  • Página 447 55 CYCL DEF 7.0 NULLPUNKT Retroceder el desplazamiento del punto cero 56 CYCL DEF 7.1 X+0 57 CYCL DEF 7.2 Y+0 58 CYCL DEF 7.3 Z+0 59 LBL 0 Final del subprograma 60 END PGM CILINDRO MM HEIDENHAIN iTNC 530...

  • Página 449: Test Y Ejecución Del Programa

    Test del programa y ejecución del pgm...
  • Página 450 11.1 Gráficos Empleo En los modos de funcionamiento de Ejecución del pgm y en Test del pgm, el TNC simula gráficamente el mecanizado. Mediante softkeys se selecciona: Vista en planta Representación en tres planos Representación 3D El gráfico del TNC corresponde a la representación de una pieza mecanizada con una herramienta cilíndrica.

  • Página 451: Resumen: Vistas

    Esta simulación gráfica es la más rápida. U U U U Seleccionar con la softkey la vista en planta U U U U Para la representación de profundidad de esta gráfica es válido: "Cuanto más profundo, más oscuro" HEIDENHAIN iTNC 530...

  • Página 452: Representación En Tres Planos

    Representación en tres planos La representación se realiza en vista en planta con dos secciones, similar a un plano técnico. Un símbolo en la parte inferior izquierda indica si la representación corresponde al método de proyección 1 o al método de proyección 2 según la norma DIN 6, 1ª parte (seleccionable a través del parámetro MP 7310).
  • Página 453 Seleccionar las funciones para Girar y Aumentar/ Disminuir: U U U U Intercalar marcos para BLK FORM: fijar campo iluminado en VISUALIZAR mediante softkey U U U U Suprimir marcos para BLK FORM: fijar campo iluminado en SUPR. mediante softkey. HEIDENHAIN iTNC 530...

  • Página 454: Ampliación De Una Sección

    Ampliación de una sección Es posible modificar el corte en el modo de funcionamiento test de programa y durante la ejecución del mismo, en todas las vistas. Para ello debe estar parada la simulación gráfica o la ejecución del programa. La ampliación de una sección actúa siempre en todos los modos de representación.

  • Página 455: Repetición De La Simulación Gráfica

    BLK programada Con la softkey BLOQUE COMO BLK FORM, el TNC muestra (incluso después de elegir una sección sin SECCIÓN. TOMAR. - de nuevo el bloque de la pieza en el tamaño original programado. HEIDENHAIN iTNC 530...

  • Página 456: Determinar El Tiempo De Mecanizado

    Determinar el tiempo de mecanizado Modos de funcionamiento de ejecución del programa Visualización del tiempo desde el inicio del programa hasta el final del mismo. Si hay una interrupción del pgm se para el tiempo. Test del pgm Visualización del tiempo aproximado que el TNC calcula para la duración de los movimientos de la herramienta que se realizan con avance.

  • Página 457: Funciones Para La Visualización Del Programa

    Test del programa, el TNC visualiza softkeys con las cuales se puede visualizar el programa de mecanizado por páginas: Funciones Softkey Pasar una página hacia atrás en el programa Pasar página hacia delante en el programa Seleccionar el principio del programa Seleccionar el final del programa HEIDENHAIN iTNC 530...

  • Página 458: Test Del Programa

    11.3 Test del programa Empleo En el modo de funcionamiento Test del programa se simula la ejecución de programas y partes del programa para excluir errores en la ejecución de los mismos. El TNC le ayuda a buscar incompatibilidades geométricas indicaciones que faltan saltos no ejecutables daños en el espacio de trabajo...
  • Página 459 N se encuentre dentro de una repetición parcial del programa U U U U Comprobar la sección del programa: Pulsar la softkey START; el TNC comprueba el programa hasta la frase introducida HEIDENHAIN iTNC 530...

  • Página 460: Ejecución Pgm

    11.4 Ejecución pgm Empleo En la ejecución contínua del programa el TNC ejecuta un programa de mecanizado de forma continua hasta su final o hasta una interrupción. En el modo de funcionamiento ejecución del programa frase a frase el TNC ejecuta cada frase por separado después de activar el pulsador externo de arranque START.

  • Página 461: Interrupción Del Mecanizado

    Ejecución del programa frase a frase Mientras se ejecuta un programa de mecanizado en el modo de funcionamiento Ejecución contínua del programa, seleccionar Ejecución del programa frase a frase. El TNC interrumpe el mecanizado después de ejecutar la frase de mecanizado actual. HEIDENHAIN iTNC 530...

  • Página 462: Desplazamiento De Los Ejes De La Máquina Durante Una Interrupción

    Desplazamiento de los ejes de la máquina durante una interrupción Durante una interrupción se pueden desplazar los ejes de la máquina como en el modo de funcionamiento Manual. ¡Peligro de colisión! Si se interrumpe la ejecución del programa en un plano inclinado de mecanizado se puede conmutar el sistema de coordenadas entre inclinado y no inclinado con la softkey 3D ON/OFF.

  • Página 463: Continuar Con La Ejecución Del Programa Después De Una Interrupción

    Mantener pulsada dos segundos la tecla END: el TNC realiza un arranque inmediato U U U U Eliminar la causa del error U U U U Arrancar de nuevo Si el error se repite anote el error y avise al servicio técnico. HEIDENHAIN iTNC 530...

  • Página 464: Reentrada Deseada Al Programa (Proceso En Una Frase)

    Reentrada deseada al programa (proceso en una frase) El constructor de la máquina activa y ajusta la función AVANCE HASTA FRASE N. Rogamos consulten el manual de su máquina. Con la función AVANCE HASTA FRASE N (proceso en una frase) se puede ejecutar un programa de mecanizado a partir de una frase N libremente elegida.

  • Página 465: Reentrada Al Contorno

    U U U U Desplazar los ejes en la secuencia deseada: Pulsar las softkeys DESPLAZAR X, DESPLAZAR Z etc. y activarlas correspondientemente con la tecla externa START U U U U Proseguir con el mecanizado: Pulsar la tecla externa START HEIDENHAIN iTNC 530...

  • Página 466: Arranque Automático Del Programa

    11.5 Arranque automático del programa Empleo Para poder realizar un arranque automático del programa, el TNC debe estar preparado por el constructor de su máquina, véase el manual de la máquina. Mediante la softkey AUTOSTART (véase fig. arriba dcha.), se puede activar un programa de mecanizado en un momento determinado, en el correspondiente modo de funcionamiento: U U U U...

  • Página 467: Saltar Frases

    Ejecutar o verificar las frases del programa con el signo "/": Poner la softkey en OFF Esta función no actúa en las frases TOOL DEF. Después de una interrupción de tensión sigue siendo válido el último ajuste seleccionado. HEIDENHAIN iTNC 530...

  • Página 468: Parada Seleccionable En La Ejecución Del Pgm

    11.7 Parada seleccionable en la ejecución del PGM Empleo EL TNC puede interrumpir la ejecución del programa o el test del programa en las frases que se haya programado M01. Si se utiliza M01 en el modo de funcionamiento ejecución del programa, el TNC no desconecta el cabezal y el refrigerante.

  • Página 469: Funciones Mod

    Funciones MOD...

  • Página 470: Seleccionar La Función Mod

    12.1 Seleccionar la función MOD A través de las funciones MOD se pueden seleccionar las visualizaciones adicionales y las posibilidades de introducción. Las funciones MOD disponibles, dependen del modo de funcionamiento seleccionado. Selección de las funciones MOD Seleccionar el modo de funcionamiento en el cual se quieren modificar las funciones MOD.
  • Página 471 Determinación del lenguaje de programación para MDI Determinar los ejes para la aceptación de la posición real Fijación de los finales de carrera Visualización de los puntos cero Visualización de los tiempos de mecanizado Si es preciso visualizar los ficheros HELP HEIDENHAIN iTNC 530...

  • Página 472: Números De Software Y De Opciones

    Los números de software siguientes se encuentran tras la selección de las funciones MOD en la pantalla TNC: NC: Número del software NC (se administra por HEIDENHAIN) PLC: Número o nombre del software PLC (se administra por el fabricante de la máquina) DSP1: Número del software del regulador de velocidad (se...

  • Página 473: Introducción Del Código

    Empleo El TNC precisa de un código para las siguientes funciones: Función Código Selección de los parámetros de usuario Configuración de la tarjeta Ethernet NET123 Activación de las funciones especiales 555343 en la programación de parámetros Q HEIDENHAIN iTNC 530...

  • Página 474: Ajuste De Las Conexiones De Datos

    La VELOCIDAD EN BAUDIOS (velocidad de transmisión de los datos) se puede seleccionar entre 110 y 115.220 baudios. Modo Aparato externo Símbolo funcionam. Software TNCremo de HEIDENHAIN LSV2 para el manejo a distancia del TNC PC con software para la transmisión TNCremo de HEIDENHAIN Unidad de discos HEIDENHAIN FE 401 B FE 401 a partir del pgm nº...

  • Página 475: Asignación

    FN15/FN16 Nombres de los ficheros Datos Modo funcionam. Nombre del fichero Valores con FN15 Ejecución pgm %FN15RUN.A Valores con FN15 Test del pgm %FN15SIM.A Valores con FN16 Ejecución pgm %FN16RUN.A Valores con FN16 Test del pgm %FN16SIM.A HEIDENHAIN iTNC 530...

  • Página 476: Software Para Transmisión De Datos

    Software para transmisión de datos Para la transmisión de ficheros de TNC a TNC, debería utilizarse uno de los software de HEIDENHAIN TNCremo o TNCremoNT para la transmisión de datos. Con TNCremo/TNCremoNT se pueden controlar todos los controles HEIDENHAIN mediante la conexión de datos en serie.
  • Página 477 Una vez iniciado el TNCremo se pueden ver en la parte izquierda de la ventana principal todos los ficheros memorizados en el directorio activado A través de <Directorio>, <Cambiar carpeta> se puede elegir otra disquetera o bien otro directorio en su ordenador. HEIDENHAIN iTNC 530...
  • Página 478 Cuando se quiere controlar la transmisión de datos desde el PC, se realiza la conexión al PC de la siguiente forma: U U U U Seleccionar <Fichero>, <Realizar conexión>. El TNCremo recibe la estructura del fichero y el directorio del TNC y visualiza ésta en la parte inferior de la ventana principal U U U U Para transmitir un fichero del TNC al PC, se selecciona el fichero en...

  • Página 479: Conexión Ethernet

    La longitud de cable máxima entre el TNC y un empalme depende de la calidad del cable, del recubrimiento y del tipo de red (100BaseTX o 10BaseT). Si se conecta el TNC directamente al PC, debe emplearse un cable cruzado. HEIDENHAIN iTNC 530...
  • Página 480 NAMESERVER Dirección de red del servidor de dominio (por el momento aún no se valora) La indicación mediante el protocolo corresponde al iTNC 530, se emplea el protocolo de transmisión según RFC 894. 12 Funciones MOD...
  • Página 481 Consultar valor al especialista de red soft=: Definición, de cuánto se tiene que repetir el Remote Procedure Call, hasta que el servidor NFS contesta. soft introducida: no repetir Remote Procedure Call soft no introducida: seguir repitiendo Remote Procedure Call HEIDENHAIN iTNC 530...
  • Página 482 Ajuste Significado OPTIONS en Entradas sin espacio, separadas por comas y FILESYSTEMTYPE escritas una tras otra. tener en cuenta =smb para mayúsculas y minúsculas. conexión directa a ip=: Direccíón IP del PC, a la que se une el TNC las redes Windows username=: Nombre de usuario bajo el que se conecta el TNC workgroup=: Grupo de trabajo bajo el que se...

  • Página 483: Configuración De Pgm Mgt

    Seleccionar la función MOD: pulsar la tecla MOD U U U U Seleccionar el ajuste PGM MGT: desplazar el cursor con las teclas cursoras sobre el ajuste PGM MGT, y conmutar con ENT entre STANDARD y AMPLIADA HEIDENHAIN iTNC 530...

  • Página 484: Parámetros De Usuario Específicos De La Máquina

    12.7 Parámetros de usuario específicos de la máquina Empleo Para que el usuario pueda ajustar funciones específicas de la máquina, el fabricante de la máquina puede definir hasta 16 parámetros de máquina como parámetros de usuario. Esta función no está disponible en todos los TNCs. Rogamos consulten el manual de su máquina.

  • Página 485: Representación Del Bloque En El Espacio De Trabajo

    (véase la última línea de la siguiente tabla). Función Softkey Desplazar el bloque a la izq. Desplazar el bloque a la dcha. Desplazar el bloque hacia adelante Desplazar el bloque hacia atrás Desplazar el bloque hacia arriba HEIDENHAIN iTNC 530...
  • Página 486 Función Softkey Desplazar el bloque hacia abajo Visualizar el bloque en relación al pto. de ref. fijado Visualizar todo el margen de desplazamiento referido al bloque de la pieza representado Visualizar el cero pieza de la máquina en el espacio Visualizar la posición en el espacio determinada por el constructor de la máquina (p.ej.

  • Página 487: Selección De La Visualización De Posiciones

    Con la función MOD Visualización 1 de posiciones se selecciona la visualización de posiciones en la visualización de estados. Con la función MOD Visualización de posiciones 2 se selecciona la visualización de posiciones en la visualización de estados adicional. HEIDENHAIN iTNC 530...

  • Página 488: Selección Del Sistema Métrico

    12.10 Selección del sistema métrico Empleo Con esta función MOD se determina si el TNC visualiza las coordenadas en mm o en pulgadas (sistema en pulgadas = INCH). Sistema métrico: p.ej. X = 15,789 (mm) Función MOD cambio mm/ pulg = mm. Visualización con 3 posiciones detrás de la coma Sistema en pulgadas: p.ej.
  • Página 489 $MDI Empleo Con la función MOD Introducción del programa se conmuta la programación del fichero $MDI. Programar $MDI.H en texto claro: Introducción del programa: HEIDENHAIN Programar $MDI.I según la norma DIN/ISO: Introducción del programa: ISO HEIDENHAIN iTNC 530...

  • Página 490: Selección Del Eje Para Generar Una Frase L

    12.12 Selección del eje para generar una frase L Empleo En el campo de introducción para elegir el eje se determina, qué coordenadas de la posición actual de la hta. se aceptan en una frase L. La generación de una frase L por separado se realiza con la tecla "Aceptar posición real".

  • Página 491: Introd. De Los Márgenes De Desplazamto.,Visualización Del Punto Cero

    Los valores visualizados en la pantalla abajo a la izq. son los puntos de ref. fijados manualmente referidos al punto cero de la máquina. Dichos puntos de ref. no pueden ser modificados en el menú de la pantalla. HEIDENHAIN iTNC 530...

  • Página 492: Visualizar Los Ficheros Help

    12.14 visualizar los ficheros HELP Empleo Los ficheros HELP (ficheros de ayuda) ayudan al usuario en situaciones en las cuales se precisan determinadas funciones de manejo, como p.ej. liberar la máquina después de una interrupción de tensión. También se pueden documentar funciones auxiliares en los ficheros HELP.

  • Página 493: Visualización De Los Tiempos De Funcionamiento

    Significado funcionamiento Control conectado Tiempo de funcionamiento desde la puesta en marcha Máquina conectada Tiempo de funcionamiento de la máquina desde la puesta en marcha Ejecución pgm Tiempo de funcionamiento en ejecución desde la puesta en marcha HEIDENHAIN iTNC 530...

  • Página 494: Acceso Externo

    Cuando se adjudica un sólo registro para el Password, se protege toda la unidad TNC:\. Para la transmisión de datos se emplean las versiones actualizadas del software TNCremo o TNCremoNT de HEIDENHAIN. Registros en TNC.SYS Significado REMOTE.TNCPASSWORD= Password para acceso a LSV-2 REMOTE.TNCPRIVATEPATH=...

  • Página 495: Tablas Y Resúmenes

    Tablas y resúmenes...

  • Página 496: Parámetros De Usuario Generales

    13.1 Parámetros de usuario generales Los parámetros de usuario generales son parámetros de máquina, que influyen en el comportamiento del TNC. Los casos típicos de empleo son p.ej. idioma del diálogo comportamiento de conexiones velocidades de desplazamiento desarrollo de operaciones de mecanizado activación de los potenciómetros de override Posibles introducciónes de parámetros de máquina...
  • Página 497 0,001 a 99 999,9999 [mm] Distancia de seguridad hasta el punto de MP6140 palpación en medición automática 0,001 a 99 999,9999 [mm] Marcha rápida para la palpación con un MP6150 palpador digital 1 a 300.000 [mm/min] HEIDENHAIN iTNC 530...
  • Página 498 Palpadores 3D Medición de la desviación del palpador en la MP6160 calibración del palpador digital Sin giro de 180º del palpador 3D en la calibración: 0 Función M para el giro de 180º del palpador en la calibración: 1 a 999 Función M para orientar al palpador de MP6161 infrarojos antes de cualquier medición...
  • Página 499 Se precisa para el cálculo de las revoluciones y del avance de palpación Medición con hta. girando: Velocidad de giro MP6572 0,000 a 1 000,000 [U/min] Cuando se programa 0 las revoluciones se limitan a 1000 rpm HEIDENHAIN iTNC 530...
  • Página 500 Palpadores 3D Coordenadas del punto central del vástago MP6580.0 (margen de desplazamiento 1) del TT 120 referidas al punto cero de la Eje X máquina MP6580.1 (margen de desplazamiento 1) Eje Y MP6580.2 (margen de desplazamiento 1) Eje Z MP6581.0 (margen de desplazamiento 2) Eje X MP6581.1 (margen de desplazamiento 2) Eje Y...
  • Página 501 Mediante softkey se pueden seleccionar todos los tipos de ficheros: +0 Bloquear la selección de programas HEIDENHAIN (Softkey MOSTRAR. H): +1 Bloquear la selección de programas DIN/ISO (Softkey MOSTRAR. I): +2 Bloquear la selección de tablas de herramientas (Softkey MOSTRAR. T): +4 Bloquear la selección de tablas de punto cero (Softkey MOSTRAR.
  • Página 502 Visualizaciones del TNC, Editor del TNC Determinar el idioma MP7230 de diálogo Inglés: 0 Alemán: 1 Checo: 2 Francés: 3 Italiano: 4 Español: 5 Portugués: 6 Sueco: 7 Danés: 8 Finlandés: 9 Holandés: 10 Polaco: 11 Húngaro: 12 reservado: 13 Ruso: 14 Ajuste del horario MP7235...
  • Página 503 Máximo tiempo de vida - TIME1: 0 a 32; anchura de la columna: 5 caracteres MP7266.10 Máx. tiempo de vida en TOOL CALL - TIME2: 0 a 32; anchura de la columna: 5 caracteres MP7266.11 Tiempo de vida actual - CUR. TIME: 0 a 32; anchura de la columna: 8 caracteres HEIDENHAIN iTNC 530...
  • Página 504 Visualizaciones del TNC, Editor del TNC Configuración de la MP7266.12 tabla de htas. (no Comentario de herramienta– DOC: 0 a 32; Ancho de columna: 16 caracteres configurar: 0); número MP7266.13 de columnas en la tabla Número de cuchillas - CUT.: 0 a 32; anchura de la columna: 4 caracteres de htas.
  • Página 505 0,0005 °: 5 0,0001 °: 6 Paso de visualización MP7290.0 (eje X) hasta MP7290.8 (9º eje) 0,1 mm: 0 0,05 mm: 1 0,01 mm: 2 0,005 mm: 3 0,001 mm: 4 0,0005 mm: 5 0,0001 mm: 6 HEIDENHAIN iTNC 530...
  • Página 506 Visualizaciones del TNC, Editor del TNC Bloquear la fijación del MP7295 punto de ref. No bloquear la fijación del punto de ref.: +0 Bloquear la fijación del punto de ref. en el eje X: +1 Bloquear la fijación del punto de ref. en el eje Y: +2 Bloquear la fijación del punto de ref.
  • Página 507 0 a 88 (0: Función no activada) programado: Función M para el final Ajuste del barrido de la MP7392 pantalla 0 a 99 [min] (0: Función no activada) Introducir el tiempo después del cual el TNC deberá realizar el barrido de la pantalla HEIDENHAIN iTNC 530...
  • Página 508 Mecanizado y ejecución del programa Funcionamiento del ciclo 11 FACTOR DE MP7410 ESCALA El FACTOR DE ESCALA actúa en 3 ejes: 0 El FACTOR DE ESCALA actúa sólo en el plano de mecanizado: 1 Administración de los datos de la MP7411 herramienta/de calibración Sobreescribir los datos de herramienta actuales con los datos de...
  • Página 509 NC: +8 La tabla de palets puede ser editada con la softkey EDIT PALETTE: +16 Mostrar la softkey AUTOSTART: +32 Se muestra la tabla de palets o el programa NC: +64 HEIDENHAIN iTNC 530...

  • Página 510: Interfaz V.24/Rs-232-C Equipos Heidehain

    13.2 Distrib. de conectores y cable conexión para las conex. de datos Interfaz V.24/RS-232-C equipos HEIDEHAIN La conexión cumple la norma EN 50 178 "Separación en baja tensión". Para bloque adaptador de 25 polos: Cable de conexión VB 365 725-xx 310 085-01 Macho Asignación...

  • Página 511: Aparatos Que No Son De La Marca Heidenhain

    Aparatos que no son de la marca HEIDENHAIN La distribución de conectores en un aparato que no es HEIDENHAIN puede ser muy diferente a la distribución en un aparato HEIDENHAIN. Depende del aparato y del tipo de transmisión. Para la distribución de pines del bloque adaptador véase el dibujo de abajo.

  • Página 512: Interface Ethernet De Conexión Rj45

    Conexión V.11/RS-422 En la conexión V.11 sólo se conectan aparatos que no son de HEIDENHAIN. La conexión cumple la norma EN 50 178 "Separación en baja tensión". La distribución de pines en la unidad lógica (X28) y en el bloque adaptador son idénticas.

  • Página 513: Información Técnica

    8 ejes más o 7 ejes más más 2º cabezal (opción de eje) Regulación digital de corriente y de velocidad Programación En texto claro HEIDENHAIN y según DIN/ISO Entradas de posición Posiciones nominales para rectas y círculos en coordenadas cartesianas o polares Cotas absolutas o incrementales Introducción de cotas con visualización en mm o pulgadas...
  • Página 514 Entrada y salida al contorno Mediante recta tangente o perpendicular Mediante arco de círculo Programación libre de Libre programación de contornos FK en texto claro HEIDENHAIN con apoyo gráfico contornos FK para piezas NC no acotadas Saltos en el programa Subprogramas Repetición parcial del programa...
  • Página 515 Disco duro con al menos 2 GByte para programas NC Resolución de entradas y paso hasta 0,1 µm en ejes lineales de visualización hasta 0,0001° en ejes angulares Margen de introducción Máximo 99 999,999 mm (3.937 pulgadas) o bien 99 999,999° HEIDENHAIN iTNC 530...
  • Página 516 V.24 / RS-232-C y V.11 / RS-422 max. 115 kBaud Interfaz de datos ampliada con protocolo LSV 2 para el control externo del TNC a través del interfaz de datos con el software de HEIDENHAIN TNCremo Interface Ethernet 100 Base T aprox.
  • Página 517 Splines oLineal en 5 ejes (sujeto a permiso de exportación) Interpolación o0,5 ms Tiempo de procesamiento de bloques HEIDENHAIN iTNC 530...
  • Página 518 Formatos de introducción y unidades de las funciones del TNC Posiciones, coordenadas, radios de círculo, -99 999.9999 a +99 999.9999 longitud de chaflán (5,4: posiciones delante de la coma,posiciones detrás de la coma) [mm] Número de la herramienta 0 a 32.767,9 (5,1) Nombres de la herramienta 16 caracteres, en TOOL CALL escribir entre ""...

  • Página 519: Cambio De Batería

    Tipo de batería: 1 pila de litio, tipo CR 2450N (Renata) Id. 315 878-01 1 La batería se encuentra en la parte posterior del MC 422 (punto 1 de la figura) 2 Cambiar la pila; la nueva pila sólo se puede introducir en el lugar adecuado HEIDENHAIN iTNC 530...
  • Página 521 Círculo de taladros ... 290 Ayuda en los avisos de error ... 81 Códigos ... 447 Conexión ... 16 Conexión a la red ... 61 Conexión de datos ajustar ... 448 asignar ... 449 Distribución de conectores ... 484 HEIDENHAIN iTNC 530...
  • Página 522 Datos de la herramienta Ejes auxiliares ... 35 Frase indexar ... 108 Ejes basculantes ... 200, 201 fichero ... 68 introducir en la tabla ... 104 Ejes principales ... 35 pegar, modificar ... 68 introducirlos en el programa ... 103 Elipse ...
  • Página 523 Introducir las revoluciones del Véase Programación FK Posicionamiento cabezal ... 111 en plano de mecanizado iTNC 530 ... 2 inclinado ... 186, 204 Nº de herramienta ... 102 manual ... 30 Nombre de la herramienta ... 102 Posiciones de la pieza Llamada del programa Nombre del programa: Véase...
  • Página 524 Programación de parámetros Q ... 378 Salida del contorno ... 137 Teach In ... 66, 145 Cálculo de círculos ... 385 Selección del punto de referencia ... 38 Teclado ... 4 Condiciones si/entonces ... 386 Seleccionar el tipo de Test del pgm Funciones angulares ...

  • Página 525: Tabla General: Ciclos

    Tabla general: Ciclos Número CALL Dibujo del ciclo en página de ciclo activo activo Taladrado en profundidad Pág. 218 Roscado con macho Pág. 233 Fresado de ranuras Pág. 281 Cajera rectangular Pág. 269 Cajera circular Pág. 275 Desbaste SL I Desplazamiento del punto cero Pág.
  • Página 526 Número CALL Dibujo del ciclo en página de ciclo activo activo Fresado de ranuras en una superficie cilíndrica Pág. 310 Ejecución de los datos digitalizados Pág. 332 Tolerancia Pág. 361 Taladrado Pág. 219 Escariado Pág. 221 Mandrinado Pág. 223 Taladro universal Pág.

  • Página 527: Tabla De Resumen: Funciones Auxiliares

    Tabla de resumen: Funciones auxiliares Activación Actúa en la frase - inicio/ fin en página PARADA en la ejecución del pgm/PARADA del cabezal/refrigerante DESCONECTADO Pág. 183 Parada selectiva de la ejecución del pgm Pág. 442 PARADA de la ejecución del pgm/PARADA del cabezal/refrigerante DESCONECTADO/si es Pág.
  • Página 528 Activación Actúa en la frase - inicio/ fin en página M109 Velocidad constante en el extremo de la hta. Pág. 192 (Aumento y reducción del avance) M110 Velocidad constante en el extremo de la hta. (sólo reducción del avance) M111 Anular M109/M110 M114 Corrección automática de la geometría de la máquina al trabajar con ejes basculantes...
