adp›p
aÈdpVp˜Fm˜dFmV¤"bF˜
4pm¦F’"4apm"d

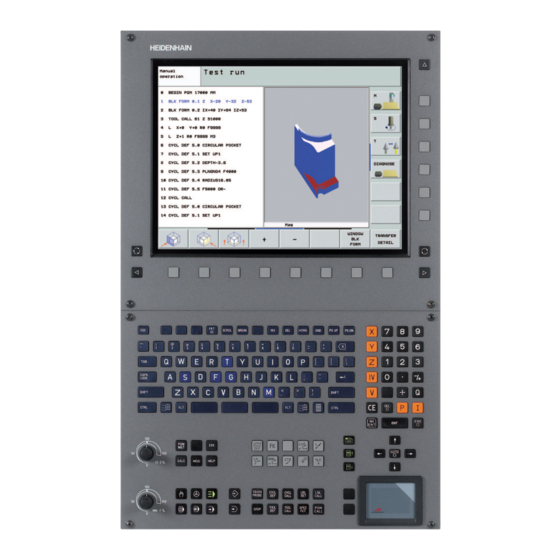

iTNC 530
Software NC
340.490-xx
340.491-xx
340.492-xx
340 493-xx
340.494-xx
Español (es)
9/2006

Publicidad

Tabla de contenido
loading

Manuales relacionados para HEIDENHAIN iTNC 530

Resumen de contenidos para HEIDENHAIN iTNC 530

  • Página 1 adp›p aÈdpVp˜Fm˜dFmV¤"bF˜ 4pm¦F’"4apm"d iTNC 530 Software NC 340.490-xx 340.491-xx 340.492-xx 340 493-xx 340.494-xx Español (es) 9/2006...

  • Página 3: El Piloto

    El piloto ... es la ayuda a la programación del control numérico Control numérico Número de software NC HEIDENHAIN iTNC 530 en forma abreviada. Las instrucciones iTNC 530 340 490-03 completas para la programación y el manejo del TNC los podrá...

  • Página 4: Tabla De Contenido

    Contenido El piloto ..................................Nociones básicas ................................ Aproximación y salida de contornos ........................... Funciones de trayectoria ............................Programación libre de contornos FK ........................... Subprogramas y repeticiones parciales de un programa .................... Trabajar con ciclos ..............................Ciclos para la elaboración de taladrados y roscas ....................... Cajeras, islas y ranuras ...............................

  • Página 5: Nociones Básicas

    Programas/ficheros Ficheros en el TNC Tipo Véase "Programación, Gestión de ficheros". Programas en formato HEIDENHAIN en formato DIN/ISO El TNC memoriza los programas, las tablas y los textos en ficheros. La descripción del archivo consta de dos componentes: Programas smarT.NC...

  • Página 6: Abrir Un Programa De Mecanizado Nuevo

    Abrir un programa de mecanizado nuevo Determinar el archivo en el que se debe memorizar el programa Introducir el nuevo nombre del programa y confirmar con la tecla ENT Seleccionar la unidad métrica: Pulsar la softkey MM o PULG. El TNC cambia a la ventana del programa y abre el diálogo para la definición del BLK-FORM (bloque) Introducir el eje del cabezal Introducir sucesivamente las coordenadas X, Y y Z del...

  • Página 7: Determinar La Subdivisión De La Pantalla

    Determinar la subdivisión de la pantalla Véase "Introducción del iTNC 530". Softkeys para determinar la subdivisión de la pantalla Funcionamiento Contenido de la pantalla Funcionamiento Manual y Posiciones volante EI. Coordenadas a la izquierda, estado a la derecha Posicionamiento manual...
  • Página 8 Funcionamiento Contenido de la pantalla Ejecución continua pgm Programa Ejecución pgm frase a frase Test del programa Programa a la izquierda, Estructuración del pgm dcha. Programa a la izquierda, estado a la derecha Programa a la izquierda, gráfico a la derecha Gráfico Memorizar/Editar Programa...

  • Página 9: Coordenadas Cartesianas - Absolutas

    Coordenadas cartesianas - absolutas La indicación de cotas se refiere al punto cero actual. La herramienta se desplaza según coordenadas absolutas. Ejes programables en una frase NC Movimiento lineal 5 ejes cualesquiera Movimiento circular 2 ejes lineales de un plano o 3 ejes lineales con el ciclo 19 PLANO DE MECANIZADO Coordenadas cartesianas - incrementales...

  • Página 10: Eje De Referencia Angular

    Punto central del círculo y polo: CC Se introduce el punto central del círculo CC, para poder programar movimientos circulares con la función C (véase pág. 26). CC se utiliza también como polo para la indicación de cotas en coordenadas polares. CC se determina en coordenadas cartesianas.

  • Página 11: Coordenadas Polares

    Coordenadas polares La indicación de medidas en coordenas polares se refiere al polo CC. Una posición en el plano de trabajo se determina mediante: „ Radio en coordenadas polares PR = distancia de la posición al polo CC „ Ángulo en coordenadas polares PA = ángulo entre el eje de referencia angular y la recta CC - PR Indicación de cotas incrementales La indicación de cotas incrementales en coordenadas polares se refiere...

  • Página 12: Definición De Herramientas

    Definición de herramientas Datos de la hta. Cada herramienta se caracteriza con un número del 0 al 254. Cuando se trabaja con tablas de herramienta, se pueden emplear números más altos y además adjudicar nombres de herramientas. Introducir los datos de la herramienta Se pueden introducir los datos de la herramienta (longitud L y radio R): „...
  • Página 13 Llamada a los datos de la herramienta Número de la herramienta o nombre de la herramienta Eje de la hta. paralelo X/Y/Z: eje de la hta. Revoluciones S del cabezal (husillo) Avance F Sobremedida de la longitud de la herramienta DL (p. ej. desgaste) Sobremedida del radio de la herramienta DR (p.
  • Página 14 Correcciones de la hta. En el mecanizado, el TNC tiene en cuenta la longitud L y el radio R de la herramienta llamada. Corrección de la longitud Comienzo de la corrección: Desplazar la herramienta según el eje del cabezal Final de la corrección: Llamar a la nueva herramienta o a la herramienta con longitud L=0 Corrección del radio Comienzo de la corrección:...

  • Página 15: Fijación Del Punto De Referencia Sin Palpador 3D

    Ajuste y medición con palpadores 3D Con un palpador 3D de HEIDENHAIN es mucho más rápido, sencillo y preciso el ajuste de la máquina. Además de las funciones de palpación para preparar la máquina en los modos de funcionamiento Manual y Volante electrónico, existen en los...

  • Página 16: Aproximación Y Salida De Contornos

    Aproximación y salida de contornos Punto de comienzo P está fuera del contorno y deberá alcanzarse sin corrección de radio. Punto auxiliar P se encuentra fuera del contorno y lo calcula el TNC. ¡El TNC desplaza la herramienta con el último avance programado, desde el punto de partida P al punto auxiliar Primer punto de contorno P...

  • Página 17: Tipos De Trayectoria En Aproximación/Salida

    Tipos de trayectoria en aproximación/salida Pulsar la softkey con el tipo de trayectoria deseada: Recta tangente Recta perpendicular al pto. del contorno Trayectoria circular con unión tangencial Recta con círculo tangente al contorno „ ¡Programar la corrección de radio en la frase APPR! „...
  • Página 18 Aproximación según una recta tangente: APPR LT Coordenadas del primer punto de contorno P LEN: Distancia del punto auxiliar P al primer punto de contorno P Corrección de radio RR/RL 7 L X+40 Y+10 RO FMAX M3 8 APPR LT X+20 Y+20 Z-10 LEN15 RR F100 9 L Y+35 Y+35 10 L ...
  • Página 19 Aproximación según una trayectoria circular tangente: APPR CT Coordenadas del primer punto de contorno P Radio R Introducir R > 0 Ángulo del punto central CCA Introducir CCA > 0 Corrección de radio RR/RL CCA= 180° 7 L X+40 Y+10 RO FMAX M3 8 APPR CT X+10 Y+20 Z-10 CCA180 R+10 RR F100 9 L X+20 Y+35 10 L ...
  • Página 20 Salida según una recta tangente: DEP LT Distancia o longitud entre P Introducir LEN > 0 23 L Y+20 RR F100 24 DEP LT LEN12.5 F100 25 L Z+100 FMAX M2 Salida según una recta perpendicular al último punto del contorno : DEP LN Distancia o longitud entre P Introducir LEN >...
  • Página 21 Salida según una trayectoria circular tangente: DEP CT Radio R Introducir R > 0 Ángulo del punto central CCA 23 L Y+20 RR F100 24 DEP CT CCA 180 R+8 F100 25 L Z+100 FMAX M2 180° Salida según una trayectoria circular tangente al contorno y a una recta: DEP LCT Coordenadas del punto final P Radio R...

  • Página 22: Funciones De Trayectoria

    Funciones de trayectoria Tipos de trayectoria para frases de posicionamiento Funciones de trayectoria Véase "Programación: Programación de contornos". recta Pág. 23 Normativa Chaflán entre dos rectas Pág. 24 Para la programacion del movimiento de la herramienta se supone que es la herramienta la que se desplaza y la pieza la que está...
  • Página 23 Recta L Coordenadas del punto final de la recta Corrección de radio RR/RL/R0 Avance F Función auxiliar M En coordenadas cartesianas 7 L X+10 Y+40 RL F200 M3 8 L IX+20 IY-15 9 L X+60 IY-10 En coordenadas polares 12 CC X+45 Y+25 13 LP PR+30 PA+0 RR F300 M3 14 LP PA+60 15 LP IPA+60...

  • Página 24: Añadir Un Chaflán Chf Entre Dos Rectas

    Añadir un chaflán CHF entre dos rectas Lontigud de la sección del chaflán Avance F 7 L X+0 Y+30 RL F300 M3 8 L X+40 IY+5 9 CHF 12 F250 10 L IX+5 Y+0 „ ¡El contorno no puede empezar con una frase CHF! „...

  • Página 25: Redondeo De Esquinas Rnd

    Redondeo de esquinas RND El principio y el final del arco de círculo son tangentes al elemento anterior y posterior del contorno. Radio R del arco del círculo Avance F para el redondeo de esquinas 5 L X+10 Y+40 RL F300 M3 6 L X+40 Y+25 7 RND R5 F100...
  • Página 26 Círculo C alrededor del pto. central del círculo CC Coordenadas del punto central del círculo CC Coordenadas del punto final del arco de círculo Sentido de giro DR Con C y CP se puede programar un círculo completo en una frase. En coordenadas cartesianas 5 CC X+25 Y+25 DR–...

  • Página 27: Trayectoria Circular Cr Con Indicación Del Radio

    Trayectoria circular CR con indicación del radio Coordenadas del punto final del arco de círculo Radio R arco de círculo grande: ZW > 180, R negativo arco de círculo pequeño: ZW < 180, R positivo Sentido de giro DR 10 L X+40 Y+40 RL F200 M3 11 CR X+70 Y+40 R+20 DR- (ARCO 1) 11 CR X+70 Y+40 R+20 DR+ (ARCO 2) 10 L X+40 Y+40 RL F200 M3...

  • Página 28: Trayectoria Circular Tangente Ct

    Trayectoria circular tangente CT Coordenadas del punto final del arco de círculo Corrección del radio RR/RL/R0 Avance F Función auxiliar M En coordenadas cartesianas 7 L X+0 Y+25 RL F300 M3 8 L X+25 Y+30 9 CT X+45 Y+20 10 L Y+0 En coordenadas polares 12 CC X+40 Y+35 13 L X+0 Y+35 RL F250 M3...
  • Página 29 Hélice (sólo en coordenadas polares) Cálculos (dirección del fresado de abajo hacia arriba) Número de pasos: Pasos de rosca + sobrepaso al principio y al final del roscado Altura total: Paso P x nº de pasos n Escalas polar incr.: IPA Número de pasos n x 360°...
  • Página 30 Forma de la hélice Dirección de Corrección del Roscado inter. Sentido trabajo radio a derechasa izquierdas 270° a derechasa izquierdas Dirección de Corrección del Rosca externa Sentido trabajo radio a derechasa izquierdas a derechasa izquierdas Rosca M6 x 1 mm con 5 pasos: 12 CC X+40 Y+25 13 L Z+0 F100 M3 14 LP PR+3 PA+270 RL F50...

  • Página 31: Programación Libre De Contornos Fk

    Programación libre de contornos FK Véase "Movimientos de trayectoria - Programación libre de contornos FK" En el caso de que en el plano de la pieza falten las coordenadas del punto final o no existan indicaciones que se puedan introducir a través de las teclas grises de funciones de trayectoria, se pasará...

  • Página 32: Trabajar Con El Gráfico De Programación

    Trabajar con el gráfico de programación ¡Seleccionar la subdivisión de pantalla GRAFICO+PROGRAMA! Visualizar las diferentes soluciones Seleccionar y aceptar la solución visualizada Programar otros elementos del contorno Elaborar el gráfico de programación para la siguiente frase programada Colores estándar del gráfico de programación Azul El elemento del contorno está...
  • Página 33 Apertura del diálogo FK Apertura del diálogo FK, las siguientes funciones están a su disposición: Elemento FK Softkeys Recta tangente Recta no tangente Arco de círculo tangente Arco de círculo no tangente Polo para la programación FK...
  • Página 34 Coordenadas del punto final X, Y o PA, PR Datos conocidos Softkeys Coordenadas cartesianas X e Y 30° Coordenadas polares referidas a FPOL Introducciones incrementales 7 FPOL X+20 Y+30 8 FL IX+10 Y-20 RR F100 9 FCT PR+15 IPA+30 DR+ R15...
  • Página 35 Punto del centro del círculo CC en la frase FC/FCT Datos conocidos Softkeys Punto central en coordenadas cartesianas Punto central en coordenadas cartesianas Introducciones incrementales 10 FC CCX+20 CCY+15 DR+ R15 11 FPOL X+20 Y+15 12 FL AN+40 13 FC DR+ R15 CCPR+35 CCPA+40...
  • Página 36 Puntos auxiliares sobre o junto a un contorno Datos conocidos Softkeys Coordenada X de un punto auxiliar 60.071 P1 o P2 de una recta Coordenada Y de un punto auxiliar 70° P1 o P2 de una recta Coordenada X de un punto auxiliar P1, P2 o P3 de una trayectoria circular Coordenada Y de un punto auxiliar...
  • Página 37 14 FLT AH-70 PDX+50 PDY+53 D10 Dirección y longitud del elemento del contorno Datos conocidos Softkeys Longitud de las rectas Pendiente de la recta Longitud LEN de la cuerda del segmento del arco de círculo Ángulo de entrada AN a la tangente de entrada 27 FLT X+25 LEN 12.5 AN+35 RL F200 28 FC DR+ R6 LEN 10 A-45 29 FCT DR- R15 LEN 15...
  • Página 38 17 FCT DR- R+15 CLSD- Referencia relativa a una frase N: Coordenadas del punto final Las coordenadas con una referencia relativa se programan siempre en incremental. Adicionalmente se indica el nº de frase de la trayectoria del contorno al que se desea hacer 45°...
  • Página 39 Referencia relativa a una frase N: Dirección y distancia del elemento del contorno Las coordenadas con una referencia relativa se programan siempre en incremental. Adicionalmente se indica el nº de frase de la trayectoria del contorno al que se desea hacer referencia.
  • Página 40 Referencia relativa a la frase N: Punto central del círculo CC Las coordenadas con una referencia relativa se programan siempre en incremental. Adicionalmente se indica el nº de frase de la trayectoria del contorno al que se desea hacer referencia. Datos conocidos Softkeys Coordenadas cartesianas del punto...

  • Página 41: Subprogramas Y Repeticiones Parciales De Un Programa

    Subprogramas y repeticiones 0 BEGIN PGM ... parciales de un programa Las partes de un programa que se deseen se ejecutan repetidas veces CALL LBL1 con subprogramas o repeticiones parciales de un programa. Trabajar con subprogramas 1 El programa principal se ejecuta hasta la llamada del subprograma L Z+100 M2 CALL LBL 1 LBL1...

  • Página 42: Imbricación De Subprogramas

    Imbricación de subprogramas Subprograma dentro de otro subprograma 1 El programa principal se ejecuta hasta la llamada al primer subprograma CALL LBL 1 2 El subprograma 1 se ejecuta hasta la llamada al segundo subprograma CALL LBL 2 3 El subprograma 2 se ejecuta hasta el final 4 El subprograma 1 se ejecuta hasta su final 5 Se continua con el programa principal „...
  • Página 43 Cualquier programa como subprograma 1 El programa principal A se ejecuta hasta la llamada de CALL PGM B 2 El programa B llamado se ejecuta por completo 3 Se continua con el programa principal 0 BEGIN PGM A 0 BEGIN PGM B ¡El programa llamado no puede finalizar con M2 o M30! CALL PGM B END PGM A...

  • Página 44: Trabajar Con Ciclos

    Trabajar con ciclos Frecuentemente mecanizados que se repiten se memorizan en el TNC Grupo de ciclos como ciclos. También las traslaciones de coordenadas y algunas Ciclos para el taladrado profundo, funciones especiales están disponibles como ciclos. escariado, mandrinado, rebaje inverso, roscado con macho, roscado „...
  • Página 45 Ayuda gráfica en la programación de ciclos El TNC visualiza la definición del ciclo mediante una representación gráfica de los parámetros de introducción. Llamada a los ciclos Los siguientes ciclos se activan a partir de su definición en el programa de mecanizado: „...

  • Página 46: Ciclos Para La Elaboración De Taladrados Y Roscas

    Ciclos para la elaboración de taladrados y roscas Resumen Ciclos disponibles CENTRAJE Pág. 47 TALADRADO Pág. 48 ESCARIADO Pág. 49 MANDRINADO Pág. 50 TALADRO UNIVERSAL Pág. 51 REBAJE INVERSO Pág. 52 TALADRADO PROF. UNIVERSAL Pág. 53 FRESADO DE TALADRO Pág. 54 ROSCADO NUEVO Pág.
  • Página 47 CENTRAJE (ciclo 240) CYCL DEF: Seleccionar el ciclo 400 CENTRAJE Q206 Distancia de seguridad: Q200 Selección de la profundidad/diámetro: determinar, si se centra por profundidad o por diámetro introducidos: Q343 Q210 Profundidad: Distancia entre la superficie de la pieza y la base del Q204 Q200 taladro: Q201...
  • Página 48 TALADRAR (ciclo 200) CYCL DEF: Seleccionar el ciclo 200 TALADRO Q206 Distancia de seguridad: Q200 Profundidad: Distancia entre la superficie de la pieza y la base del taladro: Q201 Q210 Avance al profundizar: Q206 Q204 Q200 Profundidad de pasada: Q202 Q203 Tiempo de espera arriba: Q210 Q202...

  • Página 49: Escariado (Ciclo 201)

    ESCARIADO (ciclo 201) CYCL DEF: Seleccionar el ciclo 201 ESCARIADO Q206 Distancia de seguridad: Q200 Profundidad: Distancia entre la superficie de la pieza y la base del taladro: Q201 Avance al profundizar: Q206 Q204 Q200 Tiempo de espera abajo: Q211 Q203 Avance de retroceso: Q208 Q201...

  • Página 50: Mandrinado (Ciclo 202)

    MANDRINADO (ciclo 202) „ Q206 ¡El constructor prepara la máquina y el TNC para el ciclo MANDRINADO! „ ¡El mecanizado se realiza con el cabezal controlado! Q204 Q200 ¡Peligro de colisión! ¡Seleccionar la dirección de retroceso de Q203 forma que la herramienta se retire del margen del taladro! Q201 Q208 CYCL DEF: Seleccionar el ciclo 202 MANDRINADO...

  • Página 51: Taladro Universal (Ciclo 203)

    TALADRO UNIVERSAL (ciclo 203) CYCL DEF: Seleccionar el ciclo 203 TALADRO UNIVERSAL Q206 Q208 Distancia de seguridad: Q200 Profundidad: Distancia entre la superficie de la pieza y la base del taladro: Q201 Q210 Avance al profundizar: Q206 Q204 Q200 Profundidad de pasada: Q202 Q203 Tiempo de espera arriba: Q210 Q202...

  • Página 52: Rebaje Inverso (Ciclo 204)

    REBAJE INVERSO (ciclo 204) „ ¡El constructor prepara la máquina y el TNC para el ciclo REBAJE INVERSO! „ ¡El mecanizado se realiza con el cabezal controlado! Q204 „ Q200 ¡Peligro de colisión! ¡Seleccionar la dirección de libre desplazamiento para que la herramienta se retire de la base del taladro! Q250 Q203...

  • Página 53: Taladrado Profundo Universal (Ciclo 205)

    TALADRADO PROFUNDO UNIVERSAL (ciclo 205) CYCL DEF: Seleccionar el ciclo 205 TALADRO PROFUNDO UNIVERSAL Distancia de seguridad: Q200 Profundidad: Distancia entre la superficie de la pieza y la base del taladro: Q201 Avance al profundizar: Q206 Profundidad de pasada: Q202 Coordenadas Superficie pieza: Q203 2.

  • Página 54: Fresado De Taladro (Ciclo 208)

    FRESADO DE TALADRO (ciclo 208) Posicionamiento previo en el centro del taladro con R0 CYCL DEF: Seleccionar el ciclo 208 FRESADO DE TALADRO Distancia de seguridad: Q200 Profundidad: Distancia entre la superficie de la pieza y la base del taladro: Q201 Avance al profundizar: Q206 Profundización por cada hélice: Q334 Coordenadas Superficie pieza: Q203...

  • Página 55: Roscado Nuevo Con Macho (Ciclo 206)

    ROSCADO NUEVO con macho (ciclo 206) ¡Para el roscado a derechas activar el cabezal con M3, para el roscado a izquierdas con M4! Colocar el mandril para la compensación de longitud CYCL DEF: Seleccionar el ciclo 206 ROSCADO NUEVO Distancia de seguridad: Q200 Profundidad de taladro: Longitud de la rosca = distancia entre la superficie de la pieza y el final de la rosca: Q201 Avance F = nº...

  • Página 56: Roscado Rigido Gs Nuevo (Ciclo 207) Sin Macho

    ROSCADO RIGIDO GS NUEVO (ciclo 207) sin macho „ ¡El constructor tiene que preparar la máquina y el TNC para poder utilizar el roscado rígido! „ ¡El mecanizado se realiza con el cabezal controlado! CYCL DEF: Seleccionar el ciclo 207 ROSCADO RIGIDO GS NUEVO Distancia de seguridad: Q200 Profundidad de taladro: Longitud de la rosca = distancia entre la superficie de la pieza y el final de la rosca: Q201...

  • Página 57: Roscado Con Arranque De Viruta (Ciclo 209)

    ROSCADO CON ARRANQUE DE VIRUTA (ciclo 209) „ ¡El constructor de la máquina prepara la máquina y el TNC para poder utilizar el roscado! „ ¡El mecanizado se realiza con el cabezal controlado! CYCL DEF: Seleccionar el ciclo 209 ROSCADO CON ARRANQUE DE VIRUTA Distancia de seguridad: Q200 Profundidad de taladro: Longitud de la rosca = distancia entre la superficie de la pieza y el final de la rosca: Q201...

  • Página 58: Fresado De Rosca (Ciclo 262)

    FRESADO DE ROSCA (ciclo 262) Posicionamiento previo en el centro del taladro con R0 CYCL DEF: Seleccionar el ciclo 262 FRESADO DE ROSCA Diámetro nominal de la rosca: Q335 Paso de rosca: Q239 El signo determina si el roscado es a derechas o a izquierdas: Rosca a derechas: + Rosca a izquierdas: - Profundidad de roscado: distancia entre la superficie de la pieza y el...

  • Página 59: Fresado De Rosca Con Avellanado (Ciclo 263)

    FRESADO DE ROSCA CON AVELLANADO (ciclo 263) Posicionamiento previo en el centro del taladro con R0 CYCL DEF: Seleccionar el ciclo 263 FRESADO DE ROSCA AVELLANADA Diámetro nominal de la rosca: Q335 Paso de rosca: Q239 El signo determina si el roscado es a derechas o a izquierdas: Rosca a derechas: + Rosca a izquierdas: - Profundidad de roscado: distancia entre la superficie de la pieza y el...

  • Página 60: Fresado De Rosca En Taladro (Ciclo 264)

    FRESADO DE ROSCA EN TALADRO (ciclo 264) Posicionamiento previo en el centro del taladro con R0 CYCL DEF: Seleccionar el ciclo 264 FRESADO DE ROSCA EN TALADRO Diámetro nominal de la rosca: Q335 Paso de rosca: Q239 El signo determina si el roscado es a derechas o a izquierdas: Rosca a derechas: + Rosca a izquierdas: - Profundidad de roscado: distancia entre la superficie de la pieza y el...

  • Página 61: Fresado De Rosca Helicoidal En Taladro (Ciclo 265)

    FRESADO DE ROSCA HELICOIDAL EN TALADRO (ciclo 265) Posicionamiento previo en el centro del taladro con R0 CYCL DEF: Seleccionar el ciclo 265 FRESADO DE ROSCA HELICOIDAL EN TALADRO Diámetro nominal de la rosca: Q335 Paso de rosca: Q239 El signo determina si el roscado es a derechas o a izquierdas: Rosca a derechas: + Rosca a izquierdas: - Profundidad de roscado: distancia entre la superficie de la pieza y el...

  • Página 62: Fresado De Rosca Exterior (Ciclo 267)

    FRESADO DE ROSCA EXTERIOR (ciclo 267) Posicionamiento previo en el centro del taladro con R0 CYCL DEF: Seleccionar el ciclo 267 FRESADO DE ROSCA EXTERIOR Diámetro nominal de la rosca: Q335 Paso de rosca: Q239 El signo determina si el roscado es a derechas o a izquierdas: Rosca a derechas: + Rosca a izquierdas: - Profundidad de roscado: distancia entre la superficie de la pieza y el...

  • Página 63: Cajeras, Islas Y Ranuras

    Cajeras, islas y ranuras Resumen Ciclos disponibles CAJERA RECTANGULAR completa Pág. 64 CAJERA CIRCULAR completa Pág. 65 RANURA completa Pág. 66 RANURA CIRCULAR completa Pág. 67 ACABADO DE CAJERAS Pág. 68 ACABADO DE ISLAS Pág. 69 ACABADO DE CAJERAS CIRCULARES Pág.

  • Página 64: Cajera Rectangular (Ciclo 251)

    CAJERA RECTANGULAR (ciclo 251) CYCL DEF: Seleccionar el ciclo 251 CAJERA RECTANGULAR Q218 Tipo de mecanizado (0/1/2): Q215 1. Longitud 1er. lado: Q218 2. Longitud 1er. lado: Q219 Radio de la esquina Q220 Sobremedida de acabado lateral: Q368 Q207 Ángulo de giro: Q224 Posición de la cajera: Q367 Avance de fresado: Q207 Tipo de fresado: Q351 Marcha sincronizada: +1, a contramarcha: -1...

  • Página 65: Cajera Circular (Ciclo 252)

    CAJERA CIRCULAR (ciclo 252) CYCL DEF: Seleccionar el ciclo 252 CAJERA CIRCULAR Tipo de mecanizado (0/1/2): Q215 Diámetro de la pieza acabada: Q223 Sobremedida de acabado lateral: Q368 Q207 Avance de fresado: Q207 Tipo de fresado: Q351 Marcha sincronizada: +1, a contramarcha: -1 Profundidad: Distancia entre la superficie de la pieza y la base de la cajera: Q201 Profundidad de pasada: Q202...

  • Página 66: Fresado De Ranuras (Ciclo 253)

    FRESADO DE RANURAS (ciclo 253) CYCL DEF: Seleccionar el ciclo 253 FRESADO DE RANURA Tipo de mecanizado (0/1/2): Q215 1. Longitud 1er. lado: Q218 2. Longitud 1er. lado: Q219 Sobremedida de acabado lateral: Q368 Q224 Ángulo de giro al que se gira toda la ranura: Q374 Posición de la ranura (0/1/2/3/4): Q367 Avance de fresado: Q207 Tipo de fresado: Q351 Marcha sincronizada: +1, a contramarcha: -1...

  • Página 67: Ranura Circular (Ciclo 254)

    RANURA CIRCULAR (ciclo 254) CYCL DEF: Seleccionar el ciclo 254 RANURA CIRCULAR Tipo de mecanizado (0/1/2): Q215 2. Longitud 1er. lado: Q219 Q248 Sobremedida de acabado lateral: Q368 Q219 Q376 Diámetro del arco circular: Q375 Posición de la ranura (0/1/2/3): Q367 Centro del 1er.

  • Página 68: Acabado De Cajera (Ciclo 212)

    ACABADO DE CAJERA (ciclo 212) CYCL DEF: Seleccionar el ciclo 212 ACABADO DE CAJERA Distancia de seguridad: Q200 Profundidad: Distancia entre la superficie de la pieza y la base de la Q206 cajera: Q201 Avance al profundizar: Q206 Profundidad de pasada: Q202 Q204 Q200 Q203...

  • Página 69: Acabado De Islas (Ciclo 213)

    ACABADO DE ISLAS (ciclo 213) CYCL DEF: Seleccionar el ciclo 213 ACABADO DE ISLAS Distancia de seguridad: Q200 Profundidad: Distancia entre la superficie de la pieza y la base de la Q206 isla: Q201 Avance al profundizar: Q206 Profundidad de pasada: Q202 Q204 Q200 Q203...

  • Página 70: Acabado De Cajera Circular (Ciclo 214)

    ACABADO DE CAJERA CIRCULAR (ciclo 214) CYCL DEF: Seleccionar el ciclo 214 ACABADO DE CAJERA CIRCULAR Distancia de seguridad: Q200 Profundidad: Distancia entre la superficie de la pieza y la base de la Q206 cajera: Q201 Avance al profundizar: Q206 Profundidad de pasada: Q202 Q204 Q200...

  • Página 71: Acabado De Islas Circulares (Ciclo 215)

    ACABADO DE ISLAS CIRCULARES (ciclo 215) CYCL DEF: Seleccionar el ciclo 215 ACABADO DE ISLAS CIRCULARES Distancia de seguridad: Q200 Profundidad: Distancia entre la superficie de la pieza y la base de la Q206 isla: Q201 Avance al profundizar: Q206 Profundidad de pasada: Q202 Q204 Q200...

  • Página 72: Figura De Puntos

    Figura de puntos Resumen Ciclos disponibles FIGURA DE PUNTOS SOBRE CIRCULO Pág. 72 Q204 Q200 FIGURA DE PUNTOS SOBRE LINEAS Pág. 73 Q203 FIGURA DE PUNTOS SOBRE UN CIRCULO (ciclo 220) CYCL DEF: Seleccionar el ciclo 220 FIGURA DE PUNTOS SOBRE CIRCULO Centro del 1er.
  • Página 73 FIGURA DE PUNTOS SOBRE LINEAS (ciclo 221) CYCL DEF: Seleccionar el ciclo 221 FIGURA DE PUNTOS SOBRE LINEAS Punto inicial 1er. eje: Q225 Punto inicial 2º eje: Q226 Distancia 1er. eje: Q237 Distancia 2º eje: Q238 Q204 Q200 Número de columnas: Q242 Q203 Número de líneas: Q243 Ángulo de giro: Q224...

  • Página 74: Ciclos Sl

    Ciclos SL Resumen Ciclos disponibles CONTORNO Pág. 76 DATOS DE CONTORNO Pág. 77 PRETALADRADO Pág. 78 DESBASTE Pág. 78 ACABADO EN PROFUNDIDAD Pág. 79 ACABADO LATERAL Pág. 79 TRAZADO DEL CONTORNO Pág. 80 SUPERFICIE CILINDRICA Pág. 81 SUPERFICIE CILINDRICA fresado de ranura Pág.

  • Página 75: Generalidades

    Generalidades Merece la pena utilizar los ciclos SL cuando los contornos se componen de varios subcontornos (máximo 12 islas o cajeras). Los subcontornos se definen en subprogramas. En los subcontornos deberá tenerse en cuenta: „ ¡En las Cajeras el contorno se recorre interiormente, en las islas exteriormente! „...
  • Página 76 CONTORNO (ciclo 14) En el ciclo 14 CONTORNO se enumeran los subprogramas que se superponen en el contorno cerrado. CYCL DEF: Seleccionar el ciclo 14 CONTORNO Nº label para contorno: enumerar los LABEL de los subprogramas, que forman el contorno cerrado. ¡El ciclo 14 CONTORNO actúa a partir de su definición! 4 CYCL DEF 14.0 CONTORNO 5 CYCL DEF 14.1 LABEL DEL CONTORNO 1/2/3...

  • Página 77: Datos Del Contorno (Ciclo 20)

    DATOS DEL CONTORNO (ciclo 20) En el ciclo 20 DATOS DEL CONTORNO se determinan los datos del mecanizado para los ciclos 21 a 24. CYCL DEF: Seleccionar el ciclo 20 DATOS DEL CONTORNO Profundidad de fresado: Distancia superficie de la pieza - base de la cajera: Q1 Factor de solapamiento de la trayectoria: Q2 Sobremedida de acabado lateral: Q3...

  • Página 78: Pretaladrado (Ciclo 21)

    PRETALADRADO (ciclo 21) CYCL DEF: Seleccionar el ciclo 21 PRETALADRADO Profundidad de pasada: Q10 incremental Avance al profundizar: Q11 Número de herramienta de desbaste: Q13 DESBASTE (ciclo 22) El desbaste se realiza paralelo al contorno y en cada paso de aproximación.

  • Página 79: Acabado En Profundidad (Ciclo 23)

    ACABADO EN PROFUNDIDAD (ciclo 23) El plano a mecanizar se realiza según la sobremedida de acabado en profundidad paralela al contorno. CYCL DEF: Seleccionar el ciclo 23 ACABADO EN PROFUNDIDAD Avance al profundizar: Q11 „ Avance para el desbaste: Q12 Avance de retroceso: Q208 ¡Llamar al ciclo 22 DESBASTE antes que al ciclo 23! ACABADO LATERAL (ciclo 24)

  • Página 80: Trazado Del Contorno (Ciclo 25)

    TRAZADO DEL CONTORNO (ciclo 25) Con este ciclo se determinan los datos para el mecanizado de contornos abiertos, definidos en un subprograma de contorno. CYCL DEF: Seleccionar el ciclo 25 TRAZADO DEL CONTORNO Profundidad de fresado: Q1 Sobremedida acabado lateral: Q3. Sobremedida del acabado en el plano de mecanizado Coordenadas Superficie pieza: Q5.

  • Página 81: Superficie Cilindrica (Ciclo 27, Opción De Software 1)

    SUPERFICIE CILINDRICA (ciclo 27, opción de software 1) ¡El constructor prepara la máquina y el TNC para el ciclo 27 SUPERFICIE CILINDRICA! Con el ciclo 27 SUPERFICIE CILINDRICA se puede realizar en un cilindro, el desarrollo del contorno definido de dicho cilindro. Definir el contorno en un subprograma y determinarlo a través del ciclo 14 CONTORNO CYCL DEF: Seleccionar el ciclo 27 SUPERFICIE CILINDRICA...

  • Página 82: Superficie Cilindrica (Ciclo 28, Opción De Software 1)

    SUPERFICIE CILINDRICA (ciclo 28, opción de software 1) ¡El constructor prepara la máquina y el TNC para el ciclo 28 SUPERFICIE CILINDRICA FRESADO DE RANURA! Con el ciclo 28 SUPERFICIE CILINDRICA FRESADO DE RANURA se puede realizar en un cilindro, el desarrollo de la ranura definida. Definir el contorno en un subprograma y determinarlo a través del ciclo 14 CONTORNO CYCL DEF: Seleccionar el ciclo 28 SUPERFICIE CILINDRICA...

  • Página 83: Superficie Cilindrica (Ciclo 29, Opción De Software 1)

    SUPERFICIE CILINDRICA (ciclo 29, opción de software 1) ¡El constructor prepara la máquina y el TNC para el ciclo 29 SUPERFICIE CILINDRICA FRESADO DE RANURA! Con el ciclo 29 SUPERFICIE CILINDRICA se puede realizar una isla sin desviaciones en las paredes laterales sobre la superficie de un cilindro. Definir el contorno en un subprograma y determinarlo a través del ciclo 14 CONTORNO CYCL DEF: Seleccionar el ciclo 29 SUPERFICIE CILINDRICA FRESADO DE...

  • Página 84: Superficie Cilindrica (Ciclo 39, Opción De Software 1)

    SUPERFICIE CILINDRICA (ciclo 39, opción de software 1) ¡El constructor prepara la máquina y el TNC para el ciclo 39 SUPERFICIE CILINDRICA FRESADO DE CONTORNO! Con el ciclo 39 SUPERFICIE CILINDRICA FRESADO DE CONTORNO se puede realizar en un cilindro, el desarrollo de un contorno abierto. Definir el contorno en un subprograma y determinarlo a través del ciclo 14 CONTORNO CYCL DEF: Seleccionar el ciclo 39 SUPERFICIE CILINDRICA FRESADO...

  • Página 85: Ciclos Para El Planeado

    Ciclos para el planeado Resumen Ciclos disponibles EJECUTAR DATOS 3D Pág. 85 PLANEADO Pág. 86 SUPERFICIE REGULAR Pág. 87 FRESADO PLANO Pág. 88 EJECUCION DE DATOS 3D (ciclo 14) ¡El ciclo precisa de una fresa con cortes frontal y central (DIN 844)! CYCL DEF: Seleccionar el ciclo 30 PROCESAR DATOS Nombre del pgm con los datos digitalizados...

  • Página 86: Planeado (Ciclo 230)

    PLANEADO (ciclo 230) El TNC posiciona la herramienta desde la posición actual, Q206 primero en el plano de mecanizado y a continuación en el eje de la herramienta sobre el punto de partida. ¡Posicionar previamente la herramienta, de forma que no se produzca ninguna colisión con la pieza o la sujeción! Q200 Q227...

  • Página 87: Superficie Regular (Ciclo 231)

    SUPERFICIE REGULAR (ciclo 231) El TNC posiciona la herramienta desde la posición actual, primero en el plano de mecanizado y a continuación en el eje de la herramienta sobre el punto de partida (punto 1). ¡Posicionar previamente la herramienta, de forma que no se produzca ninguna colisión con la pieza o la sujeción! Q236 CYCL DEF: Seleccionar el ciclo 231 SUPERFICIE REGULAR...

  • Página 88: Fresado Plano (Ciclo 232)

    FRESADO PLANO (ciclo 232) 2. ¡Introducir la segunda distancia de seguridad Q204 de forma que no se produzca ninguna colisión con la pieza o la sujeción! CYCL DEF: Seleccionar el ciclo 232 FRESADO PLANO Estrategia de mecanización: Q389 Punto inicial 1er. eje: Q225 Punto inicial 2º...

  • Página 89: Los Ciclos Para La Traslación De Coordenadas

    Los ciclos para la traslación de coordenadas Resumen Con los ciclos para traslación de coordenadas los contornos se pueden desplazar, reflejar, girar (en el plano), inclinar (desde el plano hacia fuera), reducir y ampliar. Ciclos disponibles PUNTO CERO Pág. 90 FIJAR PUNTO DE REFERENCIA Pág.

  • Página 90: Desplazamiento Del Cero Pieza (Ciclo 7)

    DESPLAZAMIENTO DEL CERO PIEZA (ciclo 7) CYCL DEF: Seleccionar el ciclo 7 DESPLAZAMIENTO CERO PIEZA Introducir las coordenadas del nuevo punto cero o el número del punto cero de la tabla Anular el desplazamiento del punto cero: nueva definición del ciclo con valores de introducción 0.

  • Página 91: Fijacion Del Punto De Referencia (Ciclo 247)

    FIJACION DEL PUNTO DE REFERENCIA (ciclo 247) CYCL DEF: Seleccionar el ciclo 247 FIJACION DEL PUNTO DE REFERENCIA Número para punto de referencia: Q339. Introducir el número del nuevo punto de referencia de la tabla de presets 13 CYCL DEF 247 FIJAR PUNTO DE REFERENCIA Q339=4 ;NÚMERO DEL PUNTO REFERENCIA Al activar un punto de referencia desde la tabla de presets, el...
  • Página 92 ESPEJO (ciclo 8) CYCL DEF: Seleccionar el ciclo 8 ESPEJO Introducir el eje reflejado: X o Y o bien X e Y Anular ESPEJO: nuevo definición del ciclo con NO ENT. 15 CALL LBL1 16 CYCL DEF 7.0 CERO PIEZA 17 CYCL DEF 7.1 X+60 18 CYCL DEF 7.2 Y+40 19 CYCL DEF 8.0 ESPEJO...
  • Página 93 GIRO (ciclo 10) CYCL DEF: Seleccionar el ciclo 10 GIRO Introducir el ángulo de giro: Margen de introducción -360º a +360º Eje de referencia para el ángulo de giro Plano de trabajo Eje de referencia y dirección 0º Anular GIRO: nueva definición del ciclo con ángulo de giro 0. 12 CALL LBL1 13 CYCL DEF 7.0 CERO PIEZA 14 CYCL DEF 7.1 X+60...

  • Página 94: Factor De Escala (Ciclo 11)

    FACTOR DE ESCALA (ciclo 11) CYCL DEF: Seleccionar el ciclo 11 FACTOR DE ESCALA Introducir el factor de escala SCL (ingl: scale = escala): Margen de introducción 0.000001 a 99.999999 reducir ... SCL<1 ampliar ... SCL>1 Anular FACTOR DE ESCALA: nueva definición del ciclo con SCL1. 11 CALL LBL1 12 CYCL DEF 7.0 CERO PIEZA 13 CYCL DEF 7.1 X+60...

  • Página 95: Factor De Escala Especifico Por Eje (Ciclo 26)

    FACTOR DE ESCALA ESPECIFICO POR EJE (ciclo 26) CYCL DEF: Seleccionar el ciclo 26 FACTOR ESCALA ESPECIFICO Eje y factor: Eje(s) de coordenadas y factor(es) de la amplificación o reducción específica de cada eje. Coordenadas del centro: Centro de la ampliación o reducción Anular el FACTOR DE ESCALA ESPECIFICO: nueva definición del ciclo con factor 1 para los ejes modificados.

  • Página 96: Plano Inclinado De Mecanizado (Ciclo 19, Opción De Software)

    PLANO INCLINADO DE MECANIZADO (ciclo 19, opción de software) ¡El constructor prepara la máquina y el TNC para el ciclo PLANO DE MECANIZADO! El ciclo 19 PLANO INCLINADO DE MECANIZADO facilita el trabajo con cabezales basculantes y/o mesas basculantes. Llamar a la herramienta Retirar la herramienta en el eje de la misma (evita colisiones) Si es preciso posicionar los ejes giratorios con una frase L sobre el ángulo deseado...

  • Página 97: Ciclos Especiales

    Ciclos especiales Resumen Ciclos disponibles TIEMPO DE ESPERA Pág. 98 Llamada de programa Pág. 98 ORIENTACION Pág. 99 TOLERANCIA Pág. 100...

  • Página 98: Tiempo De Espera (Ciclo 9)

    TIEMPO DE ESPERA (ciclo 9) La ejecución del programa se detiene según el TIEMPO DE ESPERA programado. CYCL DEF: Seleccionar el ciclo 9 TIEMPO DE ESPERA Introducir el tiempo de espera en segundos 48 CYCL DEF 9.0 TIEMPO DE ESPERA 49 CYCL DEF 9.1 TPO.

  • Página 99: Orientacion Del Cabezal (Ciclo 13)

    ORIENTACION del cabezal (ciclo 13) ¡El constructor prepara la máquina y el TNC para la ORIENTACION del cabezal! CYCL DEF: Seleccionar el ciclo 13 ORIENTACION Introducir el ángulo de orientación referido al eje de referencia angular del plano de mecanizado: Margen de introducción 0 a 360°...

  • Página 100: Tolerancia (Ciclo 32)

    TOLERANCIA (ciclo 32) ¡El constructor de la máquina ajusta la máquina y el TNC para poder utilizar el fresado rápido de contornos! ¡El ciclo 32 TOLERANCIA actua a partir de su definición! El TNC suaviza automáticamente el contorno entre cualquier elemento del mismo (sin o con corrección).

  • Página 101: Función Plane (Opción De Software 1)

    Función PLANE (opción de software 1) Resumen ¡El constructor prepara la máquina y el TNC para la inclinación con la función PLANE! Con la función PLANE (ingl. plane = plano) se dispone de una potente función con la que se puede defjnir de diferentes modos de planos de mecanizado inclinados.

  • Página 102: Definición De Ángulo Espacial (Plane Spatial)

    Definición de ángulo espacial (PLANE SPATIAL) Seleccionar FUNCIONES TNC ESPECIALES Seleccionar INCLINAR PLANO DE MECAN., PLANE SPATIAL ¿Ángulo espacial A?: ángulo de giro SPA sobre el eje de máquina X (ver figura superior derecha) ¿Ángulo espacial B?: ángulo de giro SPB sobre el eje de máquina Y (ver figura superior derecha) ¿Ángulo espacial C?: ángulo de giro SPC sobre el eje de máquina Z (véase figura inferior derecha)

  • Página 103: Definición De Ángulos De Proyección (Plane Proyectado)

    Definición de ángulos de proyección (PLANE PROYECTADO) Seleccionar FUNCIONES TNC ESPECIALES Seleccionar INCLINAR PLANO DE MECAN., PLANE PROJECTED ¿Ángulo proyec. en 1er. plano de coordenadas?: ángulo proyectado del plano de mecanizado inclinado en el 1er. plano de coordenadas del sistema de coordenadas de la máquina (ver figura superior derecha).

  • Página 104: Definición Del Ángulo De Euler (Plane Euler)

    Definición del ángulo de Euler (PLANE EULER) Seleccionar FUNCIONES TNC ESPECIALES Seleccionar INCLINAR PLANO DE MECAN., PLANE EULER Ang. giro plano principal de coordendas?: ángulo de giro EULPR sobre el eje Z (véase figura superior derecha) ¿Ángulo inclinación eje herramienta?: ángulo inclinado EULNUT del sistema de coordenadas sobre el eje X rotado mediante el ángulo de precisión (véase figura de abajo a la derecha) ¿Ángulo ROT del plano inclin.?: Giro EULROT del sistema de...

  • Página 105: Definición Del Vector (Plane Vector)

    Definición del vector (PLANE VECTOR) Seleccionar FUNCIONES TNC ESPECIALES Seleccionar INCLINAR PLANO DE MECAN. PLANE VECTOR ¿Componente X del vector base?: componente X BX del vector base B (ver figura superior derecha) ¿Componente Y del vector base?: componente Y BY del vector base B (ver figura superior derecha) ¿Componente Z del vector base?: componente Z BZ del vector base B (ver figura superior derecha)

  • Página 106: Definición De Puntos (Plane Points)

    Definición de puntos (PLANE POINTS) Seleccionar FUNCIONES TNC ESPECIALES Seleccionar INCLINAR PLANO MECANIZ., PLANE POINTS Coordenada X 1. Punto del plano?: Coordenada X P1X Coordenada Y 1. Punto del plano?: Coordenada Y P1Y Coordenada Z 1. Punto del plano?: Coordenada Z P1Z Coordenada X 2.

  • Página 107: Ángulo Espacial Incremental (Plane Relative)

    Ángulo espacial incremental (PLANE RELATIVE) Seleccionar FUNCIONES TNC ESPECIALES Seleccionar INCLINAR PLANO DE MECAN., PLANE RELATIVE ¿Ángulo incremental?: Ángulo espacial, en el cual el plano inclinado actualmente activo se ha de volver a rotar (ver figura superior derecha). Seleccionar mediante el Softkey eje sobre el que se gira Continuar con las propiedades de la posición (véase "Inclinación automática (MOVE/STAY/TURN)"...

  • Página 108: Definición Del Ángulo Entre Ejes (Plane Axial)

    Definición del ángulo entre ejes (PLANE AXIAL) „ Seleccionar FUNCIONES TNC ESPECIALES Seleccionar INCLINAR PLANO DE MECAN., PLANE AXIAL Ángulo entre ejes A?: posición del eje A donde debe posicionarse el TNC Ángulo entre ejes B?: posición del eje B donde debe posicionarse el TNC Ángulo entre ejes C?: posición del eje C donde debe posicionarse el TNC...

  • Página 109: Anular La Definición Del Plano (Plane Reset)

    Anular la definición del plano (PLANE RESET) Seleccionar FUNCIONES TNC ESPECIALES Seleccionar INCLINAR PLANO DE MECAN., PLANE RESET Continuar con las propiedades de la posición (véase "Inclinación automática (MOVE/STAY/TURN)" en pág.110) 5 PLANE RESET MOVE DIST10 F500 SEQ- Antes de la programación deberá tenerse en cuenta La función PLANE RESET desactiva la función PLANE activa - o un ciclo 19 activo - completamente (ángulo = 0 y función inactiva).

  • Página 110: Inclinación Automática (Move/Stay/Turn)

    Inclinación automática (MOVE/STAY/TURN) Tras haber introducido todos los parámetros para la definición del plano, debe determinarse, como deben inclinarse los ejes basculantes al valor del eje calculado: La función PLANE debe inclinar automáticamente los ejes basculantes a los valores del eje calculados, en donde no debe variar la posición relativa entre la pieza y la herramienta.

  • Página 111: Seleccionar La Posible Solución (Seq +/-)

    Seleccionar la posible solución (SEQ +/–) Desde la posición del plano de mecanizado definida, el TNC debe calcular la posicion adecuada de los ejes basculantes disponibles en su máquina. Por lo general aparecen siempre dos posibles soluciones. Ajustar a través del selector SEQ, cual de estas posibles soluciones debe utilizar el TNC: SEQ+ posiciona el eje maestro de tal manera, que toma un ángulo postivo.

  • Página 112: Selección Del Modo De Transformación

    Selección del modo de transformación Para máquinas que tienen una mesa giratoria C se dispone de una función con la que se puede fijar el modo de transformación: COORD ROT determina, que la función PLANE sólo debe rotar el sistema de coordenadas en el ángulo de inclinación definido.

  • Página 113: Fresado Frontal En El Plano Inclinado

    Fresado frontal en el plano inclinado En relación con las nuevas funciones PLANE y M128 se puede realizar un fresado en frontal en un plano de mecanizado inclinado. Para ello se dispone de dos posibilidades de definición: „ Fresado frontal mediante desplazamiento incremental de un eje basculante „...

  • Página 114: Procesar Datos Dxf (Opción De Software)

    HEIDENHAIN o bien como ficheros de puntos. Los programas en lenguaje HEIDENHAIN obtenidos en la selección de contorno también pueden ser ejecutados con controles numéricos antiguos TNC, ya que los programas de contorno sólo contienen frases L y CC/CP.

  • Página 115: Gráficos Y Visualizaciones De Estado

    Gráficos y visualizaciones de estado Véase "Gráficos y visualizaciones de estado" Determinación de la pieza en la ventana gráfica El diálogo par el BLK-FORM aparece automáticamente, cuando se abre un nuevo programa. „ Abrir un programa nuevo o pulsar la softkey BLK FORM en un programa previamente abierto „...

  • Página 116: Test Gráfico Y Gráfico De Programación

    Test gráfico y gráfico de programación ¡Seleccionar la subdivisión de la pantalla GRÁFICO o GRÁFICO+PROGRAMA! En el modo de funcionamiento test del programa y en los modos de funcionamiento de ejecución de programas, el TNC puede simular gráficamente un mecanizado. Mediante softkeys se pueden seleccionar los tipos siguientes: Vista en planta Representación en tres planos...

  • Página 117: Visualización De Estados

    Visualización de estados ¡Seleccionar la subdivisión de la pantalla PGM+ESTADO o POSICION+ESTADO! En la parte inferior de la pantalla, en los modos de funcionamiento de ejecución de programas, se encuentra la información sobre: „ Posición de la herramienta „ Avance „...

  • Página 118: Programación Din/Iso

    Programación DIN/ISO Ciclos de taladrado Programación de los movimientos de la herramienta con coordenadas cartesianas G240 Centraje G200 Taladrado Movimiento lineal en marcha rápida Movimiento lineal G201 Escariado Movimiento circular en sentido horario G202 Mandrinado Trayectoria circular en sentido antihorario G203 Taladro universal G204...
  • Página 119 Ciclos SL grupo II Cajeras, islas y ranuras Determinar el subprograma del contorno G251 Cajera rectangular completa G120 Datos de contorno G252 Cajera circular completa G121 Pretaladrado G253 Ranura completa G122 Desbaste G254 Ranura circular completa G123 Profundidad de acabado G212 Acabado de cajera G124...
  • Página 120 Ciclos de palpación los ciclos para la traslación de coordenadas G410* Punto de ref. centro cajera rectangular Desplazamiento del punto cero de las tablas G411* Punto de ref. centro isla rectangular Introducir desplazamiento del punto cero directamente G412* Punto de ref. centro taladro G247 Fijar punto referencia G413*...
  • Página 121 Indicación de cotas Determinar el plano de mecanizado Indicación de cotas absolutas Plano X/Y, eje de hta. Z Indicación de cotas incrementales (medida Plano Z/X, eje de hta. Y incremental) Plano Y/Z, eje de hta. X El cuarto eje es eje de la herramienta Determinar la unidad medida (al inicio del pgm) Unidad de medida en pulgadas Chaflán, redondeo, entrada y salida del contorno...
  • Página 122 Funciones paramétricas Q Asignación directa de un valor Determinar y asignar la suma de dos valores Determinar y asignar la diferencia de dos valores Determinar y asignar la multiplicación de dos valores Determinar y asignar el cociente de dos valores Sacar y asignar la raíz cuadrada de un número Determinar y asignar el seno de un ángulo en grados...
  • Página 123 Direcciones Radio en coordenadas polares con G10/G11/G12/ Inicio del programa G13/G15/G16 Eje basculante alrededor de X Radio del círculo con G02/G03/G05 Eje basculante alrededor de Y Radio de redondeo con G25/G26/G27 Eje giratorio alrededor de Z Longitud del chaflán con G24 Definición de las funciones de los parámetros Q Radio de la herramienta con G99 Tolerancia para círculos de redondeo con M112...

  • Página 124: Funciones Auxiliares M

    Funciones auxiliares M Reservado M00 Parada de la ejecución del pgm/parada cabezal/ refrigerante descon. Reducir la visualización del eje giratorio a un valor M01 Parada selectiva en la ejecución del programa por debajo de 360° M02 Parada pgm/parada cabezal/refrigerante desc. Reservado Retroceso a la frase 1 / si es preciso borra la Reservado...
  • Página 125 M130 En la frase de posicionamiento: Los puntos se M110 Velocidad constante del extremo de la refieren al sistema de coordenadas sin inclinar herramienta en contornos exteriores (sólo reducir el avance) M134 Parada de precisión en el posicionamiento con ejes giratorios M111 Anular M109/M110 M135...
