Índice 1 Notas importantes....................4 Estructura de las notas de seguridad............. 4 Entorno de aplicación ..................6 Eliminación de residuos ................. 6 2 Notas de seguridad ....................7 Instalación y puesta en marcha ..............7 Funcionamiento y servicio................8 3 Indicaciones generales..................9 Rangos de tensión de entrada ...............
Notas importantes Estructura de las notas de seguridad Notas importantes Estructura de las notas de seguridad 1.1.1 Significado de las palabras de indicación La tabla siguiente muestra el escalonamiento y el significado de las palabras de indicación para notas de seguridad, advertencias a daños materiales y otras indicaciones.
Notas importantes Estructura de las notas de seguridad 1.1.3 Estructura de las notas de seguridad integradas Las notas de seguridad integradas están integradas directamente en las instrucciones de acción antes del paso de acción peligroso. Aquí puede ver la estructura formal de una nota de seguridad integrada: •...
Notas importantes Entorno de aplicación Entorno de aplicación A menos que no se especifique expresamente lo contrario, queda prohibido: • Utilizar el aparato en zonas con peligro de explosión • Uso en entornos con sustancias nocivas: – Aceites – Ácidos –...

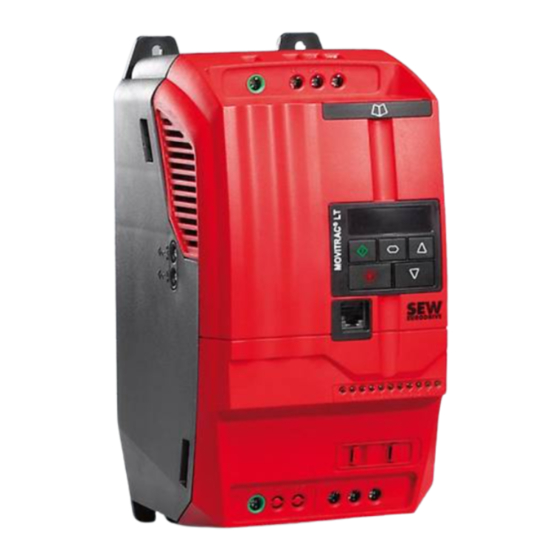

Notas de seguridad Instalación y puesta en marcha Notas de seguridad ® Los convertidores MOVITRAC LTE-B no pueden cumplir funciones de seguridad sin disponer de sistemas de seguridad superiores. ® Los convertidores MOVITRAC LTE-B no pueden utilizarse en aplicaciones de elevación como dispositivos de seguridad.
Notas de seguridad Funcionamiento y servicio Funcionamiento y servicio ¡ADVERTENCIA! Peligro de electrocución. Las altas tensiones pueden persistir en las bornas y dentro del aparato hasta pasados 10 minutos tras desconectarlo de la red de alimentación. Lesiones graves o fatales. ®...
Indicaciones generales Rangos de tensión de entrada Indicaciones generales Rangos de tensión de entrada Según el modelo y el rango de potencia, se pueden conectar los accionamientos directamente a las siguientes redes eléctricas: ® MOVITRAC LTE-B tamaño 1, 2 (tensión de entrada 115 V): 115 V ±...
Indicaciones generales Capacidad de sobrecarga Capacidad de sobrecarga ® Todos los MOVITRAC LTE-B están provistos de una capacidad de sobrecarga de: • 150 % durante 60 segundos • 175 % durante 2 segundos Para una frecuencia de salida inferior a 10 Hz se disminuye la capacidad de sobrecarga a 150 % durante 7,5 segundos.
Instalación mecánica Dimensiones Instalación mecánica ® • Antes de la instalación compruebe detenidamente el MOVITRAC LTE-B y asegúrese de que no presenta daños. ® • Guarde el MOVITRAC LTE-B en su embalaje hasta el momento en que lo utilice. El lugar de almacenamiento debería de estar limpio y seco, a una temperatura ambiente de entre -40 °C y +60 °C.
Página 15
Instalación mecánica Dimensiones Prensaestopas Utilice prensaestopas adecuados para mantener intacta clasificación IP/NEMA correspondiente. Para este fin hay que taladrar algunos agujeros. Las medidas recomendadas las encontrará el la tabla siguiente. Medidas Tamaño 1 Tamaño 2 Tamaño 3 [mm] 22.3 28.2 28.2 [in] 0.88...
Instalación mecánica Carcasa IP20: Montaje y dimensiones del armario de conexiones Carcasa IP20: Montaje y dimensiones del armario de conexiones Para aquellas aplicaciones que requieran un índice de protección superior al IP20 que ofrece la carcasa estándar, el variador deberá ser colocado dentro de un armario de conexiones.
Instalación mecánica Carcasa IP20: Montaje y dimensiones del armario de conexiones 4.2.2 Dimensiones de armario de conexiones con aberturas de ventilación Armario de conexiones con aberturas de ventilación Clasificación de potencia [mm] [in] [mm] [in] [mm] [in] [mm] [in] Tamaño 1 Todos los rangos 15.75 11.81...
Instalación eléctrica Antes de la instalación Instalación eléctrica ¡Es imprescindible tener en cuenta las notas de seguridad del capítulo 2 durante el montaje! ¡ADVERTENCIA! Peligro de electrocución. Las altas tensiones pueden persistir en las bornas y dentro del aparato hasta pasados 10 minutos tras desconectarlo de la red de alimentación. Lesiones graves o fatales.
Instalación eléctrica Antes de la instalación 5.1.1 Abrir la cubierta frontal IP55 tamaño 1 y 2 Con el fin de retirar la cubierta frontal, introduzca un destornillador en la abertura tal y como se muestra en la figura. 64506AXX IP55 tamaño 3 + Afloje los 2 tornillos en el lado delantero del aparato para abrir la cubierta frontal.
Instalación eléctrica Instalación Instalación Conecte el convertidor según los siguientes diagramas: Asegúrese de que las conexiones de la caja de bornas del motor son correctas. De forma estándar hay 2 modalidades de conexión: estrella y triángulo. La conexión del motor debe adaptarse obligatoriamente a la tensión con la que debe funcionar el motor.
Instalación eléctrica Instalación 5.2.3 Conexiones de la caja de bornas del motor Los motores se han de conectar en estrella, triángulo, doble estrella o estrella (Nema). La placa de características del motor indica el rango de tensión para cada tipo de ®...
Instalación eléctrica Instalación 5.2.4 Conexión del convertidor y del motor • ¡ADVERTENCIA! Peligro de electrocución. Un cableado indebido puede resultar peligroso a causa de las altas tensiones. Lesiones graves o fatales. – Se ha de respetar obligatoriamente el orden de conexiones que se representa abajo.
Instalación eléctrica Instalación • NOTA • Conecte el rectificador del freno a través de un cable de alimentación de red separado. • ¡No está permitida la alimentación mediante la tensión del motor! Utilice siempre la desconexión de corriente continua y de corriente alterna del freno en: •...
Instalación eléctrica Diagrama de bornas de señal Diagrama de bornas de señal IP20 e IP55 IP55 e IP66 con opción de interruptor 8 9 10 11 8 9 10 11 68075AES 68076AES El bloque de bornas de señalización dispone de las siguientes conexiones de señal: N°...
Instalación eléctrica Conector de comunicación RJ45 Conector de comunicación RJ45 62701AXX Sin asignar Sin asignar +24 V Bus interno Bus interno SBus+ SBus− 1) El formato de bits es el siguiente: 1 bit inicio / 8 bits datos / 1 bit parada, sin paridad 2) Para comunicación SBus, P-12 deberá...
Instalación eléctrica Instalación conforme a UL Instalación conforme a UL Para realizar la instalación conforme a UL obsérvense las siguientes indicaciones: • Los convertidores pueden funcionar a las siguientes temperaturas ambiente: • -10 °C hasta 50 °C para IP20 • -10 °C hasta 40 °C para IP55/NEMA 12 •...
Instalación eléctrica Compatibilidad electromagnética Compatibilidad electromagnética ® La serie de convertidores de frecuencia MOVITRAC LTE-B está prevista para el uso en máquinas e instalaciones. Cumple la normativa de productos CEM EN 61800-3 para accionamientos de velocidad variable. Para la instalación conforme a las medidas de compatibilidad electromagnética del sistema de accionamiento deben respetarse las especificaciones de la directiva 2004/108/CE (CEM).
Instalación eléctrica Compatibilidad electromagnética 5.6.3 Desconexión de filtro CEM y varistor (IP20) ® Los convertidores IP20 con filtro CEM integrado (p. ej. MOVITRAC LTE-B xxxx xAxx ® 00 ó MOVITRAC LTE-B xxxx xBxx 00) tienen una corriente de derivación a tierra más ®...
Puesta en marcha Interfaz de usuario Puesta en marcha Interfaz de usuario ® Teclado de Todos los MOVITRAC LTE-B están equipados de serie con un teclado de control control que permite manejar y ajustar el accionamiento sin necesidad de más dispositivos adicionales.
Puesta en marcha Puesta en marcha sencilla Puesta en marcha sencilla 1. Conectar el motor al convertidor, respetar rango de tensión del motor. 2. Introducir los datos de motor de la placa de características del motor: • P-08 = Corriente nominal de motor •...
Puesta en marcha Puesta en marcha sencilla 6.2.3 Parámetros importantes • Las velocidades máxima y mínima se ajustan en P-01 y P-02. • Las rampas de aceleración y deceleración se ajustan en P-03 y P-04. • Los datos de la placa de características del motor se introducen a través de los parámetros P-07 a P-10.
Puesta en marcha Puesta en marcha sencilla DFP 21B FAULT ADDRESS max. 8 64502AXX Conexión de bus Pasarela (p. ej. pasarela DFx/UOH) Cable de conexión Conector en T Cable de conexión Resistencia de terminación Control de los datos transferidos Los datos transferidos a través de la pasarela pueden ser controlados de la siguiente manera: ®...
Página 33
Puesta en marcha Puesta en marcha sencilla Palabras de datos de proceso (16 bit) de accionamiento a pasarela (PI): Descripción Configuración Byte Palabra de Habilitación de etapa final 0: Bloqueado estado 1: Habilitado Convertidor preparado 0: No está preparado para el funcionamiento 1: Preparado Byte bajo...
Página 34
Puesta en marcha Puesta en marcha sencilla Ejemplo: Se transfieren las siguientes informaciones al accionamiento cuando: • Las entradas binarias se encuentran configuradas y conectadas debidamente para habilitar el accionamiento • El parámetro P-12 está ajustado a 3 para controlar el accionamiento mediante SBus Descripción Valor Descripción...
Funcionamiento Estado del accionamiento Funcionamiento Se muestrala siguiente información para poder consultar el estado de funcionamiento del accionamiento en cualquier momento: Estado Indicación de abreviatura Accionamiento OK Estado estático del accionamiento Accionamiento en Estado de funcionamiento del marcha accionamiento Fallo/disparo Fallo Estado del accionamiento 7.1.1...
Servicio y códigos de fallo Subsanación de fallos Servicio y códigos de fallo Subsanación de fallos Síntoma Origen y solución Fallo de sobrecarga o sobrecorriente con el motor Comprobar conexión en estrella/triángulo del motor. La tensión nominal de funciona- sin carga durante la aceleración miento del motor y del convertidor deben coincidir.
Servicio y códigos de fallo Códigos de fallo Códigos de fallo Mensaje Explicación Solución de fallo "P-dEF" Han sido cargados los parámetros de Pulse la tecla <parada>. El accionamiento puede fábrica. configurarse ahora para la aplicación deseada. "O-I" Sobrecorriente en la salida del Fallo durante velocidad constante: convertidor al motor.
Servicio y códigos de fallo Servicio técnico electrónico de SEW Mensaje Explicación Solución de fallo "O-t" Temperatura excesiva en el radiador • Comprobar la refrigeración del convertidor y las dimensiones de la carcasa. • Posiblemente se requiere espacio o enfriamiento adicional.
P6.. Parámetros Parámetros avanzados P60. P600 Paráme Descripción Rango Preajuste Explicación tros P-12 Control del SBus Control mediante terminales 0 Véase el capítulo "Puesta en marcha sencilla" en la mediante (control página 30. Control mediante teclado de bornas/teclado mediante control de control bornas) (sólo avance)
Página 41
P6.. Parámetros Parámetros avanzados P60. P600 Parámetro Descripción Rango Preajuste Explicación P-18 Selección de Accionamiento habilitado Ajustes de relé de usuario. El valor límite de salida salida de relé de (acciona- digital se define mediante el valor de P-19. Accionamiento OK (sin fallos) usuario miento OK) El motor trabaja con velocidad...
Página 42
P6.. Parámetros Parámetros avanzados P60. P600 Parámetro Descripción Rango Preajuste Explicación P-28 Tensión base 0 - P-07 Adapta la tensión de motor aplicada actualmente característica U/f a este valor con la frecuencia ajustada en P-29. P-29 Frecuencia base 0 - P-09 0 Hz Ajusta la frecuencia con la que se aplica la tensión característica U/f...
Página 43
P6.. Parámetros Parámetros avanzados P60. P600 Parámetro Descripción Rango Preajuste Explicación P-35 Factor de 0 - 500% 100.0% Resolución de escalado entrada analógica 0.1 %. escalado entrada analógica 100% Entrada analógica P-36 Dirección de Dir.: 0 desactivada, 1 - 63 Dir.: Dirección de accionamiento única para red de comunicación comunicación.
P6.. Parámetros P-15 Selección de función de entradas binarias P60. P600 P-15 Selección de función de entradas binarias ® La función de las entradas binarias del MOVITRAC LTE-B puede ser parametrizada por el usuario, por lo tanto, el usuario puede seleccionar las funciones que se requieren para la aplicación.
P6.. Parámetros Parámetros de vigilancia en tiempo real (acceso de solo lectura) P60. P600 P-15 Entrada binaria 1 Entrada binaria 2 Entrada binaria 3 Entrada analógica Observaciones Abierta: Bloqueo Abierta: Ref. veloc. Fallo externo Sin efecto Con entrada binaria 2 abierta regulador maestro entrada:...
Página 47
P6.. Parámetros Parámetros de vigilancia en tiempo real (acceso de solo lectura) P60. P600 Acceso grupo de parámetros Cero Con P-14 = P-37 (ajuste de fábrica 101) todos los parámetros son visibles. Si el usuario accede a P-00 pulsando la tecla <navegar>, se le mostrará "P-00-z", donde z representa el número subordinado dentro de P-00 (es decir 1 - 14).
Datos técnicos Conformidad Datos técnicos 10.1 Conformidad Todos los productos cumplen con las siguientes normas internacionales: • Homologación CE conforme a la Directiva de baja tensión • IEC 664-1 Coordinación de aislamiento para sistemas de baja tensión • UL 508C Convertidores de potencia •...
Datos técnicos Potencia y corriente de salida nominales 10.3 Potencia y corriente de salida nominales 10.3.1 Sistema monofásico 115 V para motores trifásicos 230 V (duplicador de tensión) ® MOVITRAC LTE-B – Clase de filtro CEM 0 IP20 estándar Tipo MC LTE B...
Página 50
Datos técnicos Potencia y corriente de salida nominales 10.3.2 Sistema monofásico 230 V para motores trifásicos 230 V Sin filtro ® MOVITRAC LTE-B – Clase de filtro CEM 0 IP20 Tipo MC LTE 0004-201-1- 0008-201-1- 0015-201-1- 0015-201-4- 0022-201-4- 0040-201-4- estándar B...
Página 51
Datos técnicos Potencia y corriente de salida nominales Con filtro ® MOVITRAC LTE-B – Clase de filtro CEM B IP20 estándar Tipo MC LTE 0004-2B1-1- 0008-2B1-1- 0015-2B1-1- 0015-2B1-4- 0022-2B1-4- 0040-2B1-4- con filtro B... Nº de referencia 08297061 08297088 08297096 08297118 08297126 18250424 Carcasa...
Página 52
Datos técnicos Potencia y corriente de salida nominales 10.3.3 Sistema trifásico 230 V para motores trifásicos 230 V Sin filtro ® MOVITRAC LTE-B – Clase de filtro CEM 0 IP20- Tipo MC LTE 0004-203-1- 0008-203-1- 0015-203-1- 0015-203-4- 0022-203-4- 0040-203-4- estándar B...
Página 53
Datos técnicos Potencia y corriente de salida nominales Con filtro ® MOVITRAC LTE-B – Clase de filtro CEM A IP20 Tipo MC LTE B... 0015-2A3-4-00 0022-2A3-4-00 0040-2A3-4-00 estándar Nº de referencia 08297134 08297142 08297150 con filtro Carcasa Tipo MC LTE B... 0015-2A3-4-10 0022-2A3-4-10 0040-2A3-4-10...
Página 54
Datos técnicos Potencia y corriente de salida nominales 10.3.4 Sistema trifásico 400 V para motores trifásicos 400 V Tamaño 1 y 2 Sin filtro ® MOVITRAC LTE-B – Clase de filtro CEM 0 IP20 Tipo MC LTE 0008-503-1-00 0015-503-1-00 0015-503-4-00 0022-503-4-00 0040-503-4-00 estándar...
Página 55
Datos técnicos Potencia y corriente de salida nominales Con filtro ® MOVITRAC LTE-B – Clase de filtro CEM A IP20 Tipo MC LTE 0008-5A3-1-00 0015-5A3-1-00 0015-5A3-4-00 0022-5A3-4-00 0040-5A3-4-00 estándar B... con filtro Nº de referencia 08297169 08297177 08297185 08297193 08297207 Carcasa Tipo MC LTE...
Página 56
Datos técnicos Potencia y corriente de salida nominales Tamaño 3 Sin filtro ® MOVITRAC LTE-B – Clase de filtro CEM 0 IP20 estándar Tipo MC LTE B... 0055-503-4-00 0075-503-4-00 0110-503-4-00 Nº de referencia 08297045 08297053 08299218 Carcasa IP55/ Tipo MC LTE B... 0055-503-4-10 0075-503-4-10 NEMA 12...
Página 57
Datos técnicos Potencia y corriente de salida nominales Con filtro ® MOVITRAC LTE-B – Clase de filtro CEM A IP20 estándar Tipo MC LTE B... 0055-5A3-4-00 0075-5A3-4-00 0110-5A3-4-00 con filtro Nº de referencia 08297215 08297223 08299196 Carcasa IP55/ Tipo MC LTE B... 0055-5A3-4-10 0075-5A3-4-10 NEMA 12 con...
