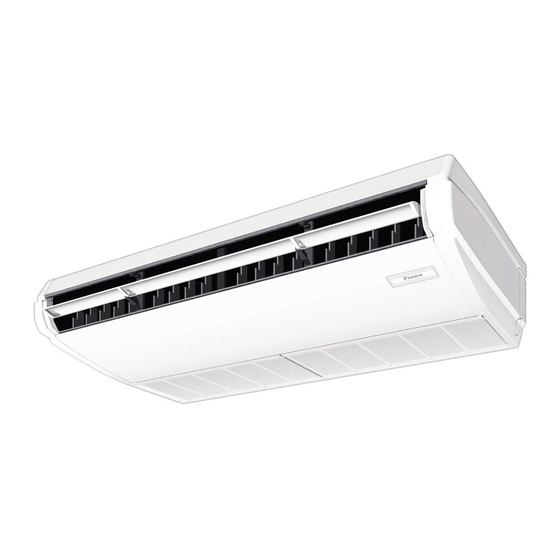

- Página 1 MANUAL DE INSTALACIÓN Unidades de aire acondicionado SISTEMA SPLIT MODELOS (Tipo suspensión en el techo) FHQG71CVEB FHQG100CVEB FHQG125CVEB FHQG140CVEB LEA ESTAS INSTRUCCIONES ATENTAMENTE ANTES DE LA INSTALACIÓN. MANTENGA ESTE MANUAL A MANO PARA FUTURAS CONSULTAS.
-
Página 2: Tabla De Contenido
FHQG71CVEB FHQG100CVEB Sistema de aire acondicionado tipo Split Manual de instalación FHQG125CVEB FHQG140CVEB CONTENIDO 1. PRECAUCIONES DE SEGURIDAD ................1 2. ANTES DE LA INSTALACIÓN ..................4 3. SELECCIÓN DE LA UBICACIÓN DE LA INSTALACIÓN ..........7 4. PREPARATIVOS ANTES DE LA INSTALACIÓN ............8 5. - Página 3 • Asegúrese de que en la instalación solamente se emplean los accesorios y piezas especificados. Si no utiliza las piezas especificadas podrían producirse fugas de agua, descargas eléctricas, incendios o el desplome de la unidad. • Al instalar la unidad en una habitación pequeña, tome las medidas necesarias para mantener la concen- tración de refrigerante dentro de los límites de seguridad permitidos en caso de que se produzcan fugas de refrigerante.
- Página 4 • No instale el equipo de aire acondicionado en los siguientes lugares: 1. Donde haya una concentración alta de neblina de aceite mineral o vapor, por ejemplo, en una cocina. Las piezas de plástico pueden deteriorarse y caer, causando fugas de agua. 2.
-
Página 5: Antes De La Instalación
2. ANTES DE LA INSTALACIÓN No ejerza presión sobre las piezas de resina cuando abra la unidad o cuando la mueva después de abrirla. Asegúrese de comprobar el tipo de refrigerante R410A que va a utilizar antes de realizar cualquier trabajo. -
Página 6: Accesorios Opcionales
2-2 ACCESORIOS OPCIONALES • Esta unidad interior requiere un mando a distancia (Tabla 1). • Existen dos tipos de mando a distancia: con cable e inalámbrico. Seleccione un mando a distancia en la Tabla 1 de acuerdo con lo que solicite el cliente e instálelo en el lugar adecuado. Tabla 1 Tipo con cable BRC1E51A7, BRC1D528... - Página 7 b. Elementos que deben comprobarse en el momento de la entrega Revise también las "PRECAUCIONES DE SEGURIDAD" ∗ Comproba- Elementos que deben comprobarse ción ¿Se ha hecho correctamente el ajuste de campo (si es necesario)? ¿Ha instalado la tapa de la caja de control, el filtro de aire y la rejilla de aspiración? ¿Sale correctamente el aire frío (aire caliente) durante la operación de refrigeración (calefacción)? ¿Ha explicado a su cliente el funcionamiento y le ha mostrado el manual de...
-
Página 8: Selección De La Ubicación De La Instalación
3. SELECCIÓN DE LA UBICACIÓN DE LA INSTALACIÓN (1) Para la instalación, elija un lugar que cumpla las siguientes condiciones y cuente con la aprobación de su cliente. • Donde se puede asegurar una distribución de aire óptima. • Donde nada bloquee el paso del aire. •... -
Página 9: Preparativos Antes De La Instalación
4. PREPARATIVOS ANTES DE LA INSTALACIÓN (1) Relación de orificios para la unidad interior, posición de los pernos de suspensión, tuberías y cableado. Vista frontal Orificio de la tubería lado izquierdo Orifico de la tubería del lado trasero (Ø100) Orificio trasero para tendido del cable Vista del falso techo Unidad interior Paso del perno de suspensión... - Página 10 (3-2) Retire los paneles decorativos (izquierdo y derecho). • Después de retirar los tornillos de fijación de los paneles decorativos (uno en cada panel), tire de ellos hacia delante (en la dirección de la flecha) y retírelos. (Consulte la Fig. 3) •...
-
Página 11: Instalación De La Unidad Interior
5. INSTALACIÓN DE LA UNIDAD INTERIOR Puede que sea más sencillo fijar las piezas de los accesorios antes de instalar la unidad interior. Por lo tanto, lea también el manual de instrucciones que se suministra con las piezas de los accesorios. En lo referente a las piezas utilizadas para la instalación, asegúrese de que en la instalación solamente se emplean los accesorios y piezas especificados por nuestra compañía. - Página 12 (5) Cuando cuelgue el cuerpo principal de la unidad interior, asegúrese de utilizar un nivel o un tubo de plástico con agua para garantizar que la tubería de drenaje esté nivelada o ligeramente inclinada para que el drenaje sea correcto. (Consulte la Fig. 9) Figura 9 ≤1°...
-
Página 13: Instalación De Los Tubos De Refrigerante
6. INSTALACIÓN DE LOS TUBOS DE REFRIGERANTE Para obtener información relativa a los tubos de las unidades exteriores, consulte el manual de instalación entregado con dicha unidad. Lleve a cabo las tareas de aislamiento térmico en ambos lados de las tuberías de gas y de las tuberías de líquido. - Página 14 PRECAUCIÓN • Un exceso de ajuste puede dañar la sección abocardada y causar fugas de refrigerante. • No deje que entre aceite en los soportes de los tornillos del panel decorativo. El aceite puede debilitar los soportes de los tornillos. Tabla 2 Dimensiones de abocardado A Medida de tubería...
-
Página 15: Procedimiento De Aislamiento Térmico De La Tubería Del Lado De Gas
Figura 12 Procedimiento de aislamiento térmico Procedimiento de aislamiento térmico de la tubería del lado de gas de la tubería del lado de líquido Material de aislamiento para juntas (6) (accesorio) Material de aislamiento para juntas (6) (accesorio) Conexión de tuerca abocardada Conexión de tuerca abocardada Oriente de forma que el extremo del material de Oriente de forma que el extremo del material de... - Página 16 Figura 13 Figura 14 Placa superior Tubería de refrigerante orientada hacia arriba Kit de tubería de ramificación en forma de L Corte (accesorios opcionales) Tapa de penetración trasera Tapa de penetración superior Figura 15 Figura 16 Pieza extraíble del panel decorativo (derecho) Sección de abrazadera de la tapa de penetración superior Vuelva a colocar el tornillo en la unidad principal Línea de conexión del termistor...
- Página 17 1. Para obtener información sobre el procedimiento de intercambio de nitrógeno, consulte la serie tipo split múltiple en el manual de instalación en edificios (póngase en contacto con su distribuidor Daikin). 2. El nitrógeno debe estar ajustado a 0,02 MPa con una válvula reductora de presión cuando la soldadura se realiza al mismo tiempo que se inserta el nitrógeno en la tubería.
-
Página 18: Trabajo En La Tubería De Drenaje
7. TRABAJO EN LA TUBERÍA DE DRENAJE (1) Lleve a cabo la tubería de drenaje. • Asegúrese de que la tubería proporciona un drenaje adecuado. • Puede tender la tubería de drenaje desde la parte trasera derecha, derecha, trasera izquierda o izquierda. En situaciones con orientación hacia la parte trasera derecha o derecha, consulte la Fig. - Página 19 • Utilice la manguera de drenaje (1) y la abrazadera metálica (2) que se suministran. Asimismo, introduzca por completo la manguera de drenaje en el zócalo de drenaje y fije bien la abraza- dera de sujeción dentro de la punta de la manguera de drenaje introducida. (Consulte la Fig. 21, 22) (Instale la abrazadera metálica (2) tal y como se muestra en el dibujo, para que la sección de apriete no esté...
-
Página 20: Ejecución Del Cableado Eléctrico
(2) Compruebe que el drenaje fluye correctamente después de completar los trabajos de tubería. • Vierta lentamente 600 ml de agua en la bandeja de drenaje a través de la salida de aire, para controlar que el drenaje se ejecuta sin problemas. Figura 24 Salida de aire Depósito de plástico para el vertido... - Página 21 • Para obtener información detallada sobre el cableado eléctrico, consulte las placas de identificación de los diagramas de cableado eléctrico. • Nunca conecte el cableado eléctrico al bloque de terminales del cableado del mando a distancia. Tal error podría causar averías en todo el sistema. •...
- Página 22 Figura 26 ≥50 mm Caja de control Tapa de penetración Tarjeta de circuito impreso Manguera de drenaje Bloque de terminales remoto (2P) Cable del mando a distancia (corriente baja) Bloque de terminales de alimentación eléctrica (3P) Cableado entre unidades (corriente alta) y cable de conexión a tierra Figura 28 Casquillo (10) (accesorio)
- Página 23 Figura 28 Cable del mando a distancia Dispositivo de sujeción (11) (accesorio), tornillo M4 (12) (accesorio) Cableado entre las unidades Abrazadera (4) (accesorio) (1) Fije el dispositivo de sujeción de forma que esté orientado hacia el lado de tendido del cableado. (2) Utilice la abrazadera para fijar el cableado al dispositivo de sujeción para que el cableado no ejerza ninguna tensión adicional en el bloque de conexión de terminales.
-
Página 24: Ejemplo De Cableado
Figura 30 Conecte cables del mismo calibre No conecte cables del mismo No conecte cables de diferente en ambos lados. (BIEN) calibre en un lado. (MAL) calibre. (MAL) Bien Medidas que hay que tomar para realizar el cableado de conexión a tierra •... -
Página 25: Cuándo Implementar El Control De Grupo
<Restricciones de uso del cable> No utilice cables para realizar el cableado entre las unidades y la fuente de alimentación. Ejemplo: VCTF (no permitido), VV cable (permitido) PRECAUCIÓN • Utilice una unidad interior que pueda detectar temperaturas interiores típicas como unidad maestra. Una unidad interior con mando a distancia conectado se establece como unidad maestra. -
Página 26: Control Mediante 2 Mandos A Distancia (Control De 1 Unidad Interior Con 2 Mandos A Distancia)
Figura 34 Control mediante 2 mandos a distancia Fuente de alimentación principal Interruptor principal Fusible Unidad exterior Unidad interior Mando a distancia 1 (accesorios opcionales) 1 2 3 Mando a distancia 2 (accesorios opcionales) 1 2 3 9-2 Control mediante 2 mandos a distancia (control de 1 unidad interior con 2 mandos a distancia) •... -
Página 27: Fijación De La Rejilla De Aspiración Y De Los Paneles Decorativos
10. FIJACIÓN DE LA REJILLA DE ASPIRACIÓN Y DE LOS PANELES DECORATIVOS • Una vez que se haya completado el cableado, fije firmemente el panel lateral decorativo invirtiendo los pasos que realizó para retirar la rejilla de aspiración. • Instale la rejilla de aspiración mientras cuelga el cable de la rejilla de aspiración del gancho de la unidad interior tal y como se muestra a continuación. - Página 28 11-2 Ajustes de los diferentes elementos opcionales • Para ajustar los elementos opcionales, consulte las instrucciones de instalación que vienen con el elemento opcional en cuestión. 11-3 Ajuste del símbolo de filtro de aire • Los mandos a distancia están equipados con símbolos de filtro en la pantalla de cristal líquido para mostrar el momento de limpiar los filtros de aire.
-
Página 29: Prueba De Funcionamiento
12. PRUEBA DE FUNCIONAMIENTO • Los ajustes del mando a distancia BRC1E51A7 deben invertirse consultando el manual que se suministra con el mando a distancia. Los ajustes del mando a distancia BRC1D528 deben invertirse de acuerdo con el siguiente procedimiento. •... -
Página 30: Precauciones De Servicio
12-2 Precauciones de servicio Con la fuente de alimentación conectada. Los problemas se pueden controlar desde el mando a distancia. • La unidad de aire acondicionado no funciona normalmente después de instalarla. Puede que haya ocurrido uno de los fallos de funcionamiento que aparecen en la tabla de abajo. Pantalla del mando a distancia Fallo de funcionamiento •... - Página 31 12-3 Código de error • En los lugares donde el código de error se deja en blanco, la indicación " " no se muestra. Aunque el sistema siga funcionando, asegúrese de inspeccionar el sistema y realizar las reparaciones oportunas en caso necesario.
- Página 32 Sistema termoeléctrico (exterior) Posible sobrecarga eléctrica en el compresor o línea de corte en el motor del compresor. Prevención contra desprendimiento (exterior) Compresor posiblemente bloqueado. Anomalía en la transmisión entre los sistemas Inverter de las unidades de control exteriores (exterior) Fase abierta o baja tensión del circuito principal (exterior) Anomalía en el sensor de temperatura de la tarjeta de circuito impreso (exterior) Anomalía en el sensor de temperatura de la aleta de radiación térmica (exterior)
-
Página 33: Diagrama Del Cableado
13. DIAGRAMA DEL CABLEADO Consulte la figura 37 A LA UNIDAD EXTERIOR (NOTA 2) (NOTA 7) Unidad interior (NOTA 4) CABLEADO DE TRANSMISIÓN (NOTA 3) MANDO A DISTANCIA CENTRAL MANDO A DISTANCIA CON CABLE (NOTA 5) (ACCESORIO OPCIONAL) MANDO A DISTANCIA INALÁMBRICO (UNIDAD DE VISUALIZACIÓN/ CAJA DE CONTROL RECEPTORA) - Página 34 NOTAS : terminal : conector : tendido de cables 2. El modelo de unidad exterior que se muestra en este diagrama muestra una descripción general del producto. Para obtener más detalles, consulte el diagrama de cableado de la unidad exterior. 3.
- Página 35 NOTES...
- Página 36 3P249378-3C EM10A019 (1008) HT...
