3
Enchufe el comprobador de integridad a la
alimentación eléctrica. Pulse las teclas de desplazamiento
hasta que en la pantalla aparezca "Integrity Test" (Prueba
de integridad). Pulse ENTER (INTRO) y utilice las teclas de
desplazamiento para elegir la opción "Horizontal".
4
Abra la miniválvula de bola de salida y pulse la tecla
ENTER (INTRO) en el comprobador de integridad para
iniciar la prueba. El comprobador de integridad ejecutará
automáticamente todos los pasos de la prueba.
5
La prueba de integridad durará aproximadamente 11
minutos en un sistema horizontal. Al final de la prueba, se
iluminará un indicador LED.
Los resultados posibles son:
•
LED verde - APTO
•
LED amarillo - NO APTO
•
LED rojo - NO APTO
Si se indica "apto", la integridad del sistema es buena y
puede pasar al siguiente paso.
Prueba de integridad no apta
Si se indica NO APTO, vuelva a realizar la prueba de
integridad. Para ello, CIERRE todas las válvulas de bola.
Abra las válvulas de entrada y salida y abra el grifo durante
5 minutos. Vuelva a empezar desde el paso 1. Repita la
prueba de integridad como mínimo tres veces antes de
suponer que el sistema tiene un fallo.
NOTA: si el resultado es "no apto", la causa más común
es una fuga en el sistema a través de los tubos, las
conexiones o una válvula. Antes de iniciar la prueba,
compruebe que todas las conexiones estén apretadas y
las válvulas de salida estén cerradas. Si las válvulas tienen
fugas o las conexiones están flojas, el resultado de la
prueba será "no apto".
38

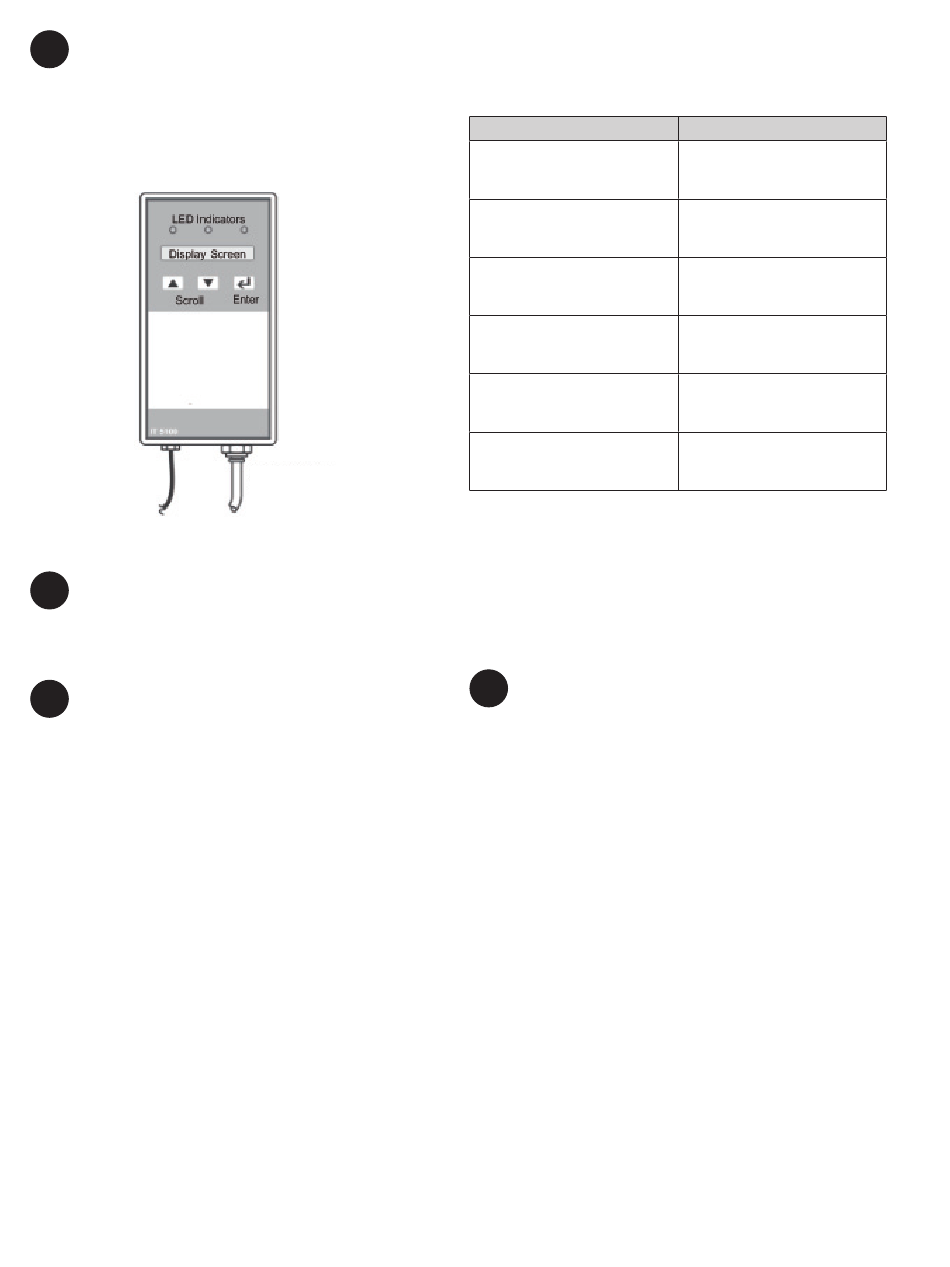

Tubo de 1/4"
procedente de la
miniválvula de salida
Figura 69
Si se ilumina el LED amarillo que indica "no apto" durante
una prueba, aparecerá una descripción de la avería. A
continuación se ofrece una lista de posibles avisos con sus
correspondientes medidas correctivas:
Error mostrado
System pressure high, release
pressure (Presión alta del
sistema, liberar presión)
Open bottom JG valve
(Válvula JG inferior abierta)
Pressure failed to rise (La
presión no asciende)
Failed to reach test pressure
(Presión de prueba no
alcanzada)
Leak detected (Detección de
fuga)
Failed to stabilize (Fallo de
estabilización)
NOTA: si no entra agua desde ningún grifo después de
la prueba de integridad, compruebe que las válvulas de
entrada y salida han vuelto a abrirse. Deje el grifo abierto
durante unos minutos para que el caudal de agua recupere
la normalidad.
Después de una notificación de "no apto", adopte la
medida correctiva apropiada y vuelva a ejecutar la prueba
de integridad.
6
Compruebe que la válvula de entrada sigue cerrada.
Cuando se ilumine el LED verde, cierre todas las
miniválvulas de bola y extraiga los tubos de 1/4" de las
mismas. Abra la válvula de salida y abra un grifo situado
aguas abajo en el sistema para liberar la presión de aire
acumulada en el interior del sistema. Cierre el grifo cuando
deje de salir agua.
Aplicable únicamente a sistemas de montaje
horizontal:
Extraiga la miniválvula de bola de repuesto y vuelva a
montar la válvula de descarga de aire (figura 68). Inserte el
tubo de 1/4" en la miniválvula de bola de entrada. Lleve el
otro extremo del tubo de 1/4" hasta un desagüe o un cubo
grande. Abra la miniválvula de bola de entrada y vacíe el
agua de la cavidad del prefiltro interno.
Para liberar presión:
Este procedimiento se emplea si durante la puesta en
servicio del sistema aparece el siguiente mensaje: "System
Pressure High, Release Pressure" (Presión alta del
sistema, liberar presión)
Este paso debe completarse después de despresurizar
el sistema y antes de realizar la prueba de integridad
por segunda vez, entre los pasos 1 y 2 de la prueba de
integridad.
Medida correctiva
Presión del sistema
demasiado alta. Consulte el
paso 6 para liberar presión.
La miniválvula de salida está
cerrada. Abra la válvula y
vuelva a ejecutar la prueba.
Fugas durante la prueba.
Compruebe la existencia de
fugas.
No se alcanzó la presión
de prueba. Compruebe la
existencia de fugas.
No se alcanzó la presión
de prueba. Compruebe la
existencia de fugas.
No se alcanzó la presión
de prueba. Compruebe la
existencia de fugas.
