Índice Cuadro de evolución del documento ........................... 6 Garantía ..................................7 DECLARACIÓN DE INCORPORACIÓN DE UNA CUASI MÁQUINA ............... 8 DECLARACIÓN UE DE CONFORMIDAD ....................13 INSTRUCCIONES DE SEGURIDAD ......................15 ..........................15 EGURIDAD PERSONAL Introducción................................15 Significado de los pictogramas........................... 16 Dispositivos de seguridad ............................
Página 4
tolva ................................... 50 ESPECIFICACIONES TÉCNICAS Y PRINCIPIOS DE FUNCIONAMIENTO ............51 ........................51 ARACTERÍSTICAS TÉCNICAS ........................54 RINCIPIO DE FUNCIONAMIENTO INSTALACIÓN ............................56 Subconjuntos de conexión ............................56 Conexión al suministro de aire comprimido ......................57 10.1 ........................... 58 LMACENAMIENTO 10.2 ............................
Página 5
Limpieza del asiento de carburo y cambio de la junta ..................... 183 17.2 ............................. 197 ONTAJE INSTALACIÓN DE LA BOMBA MURAL ....................211 PIEZAS DE REPUESTO ........................... 212 19.1 7000, 120 ........................212 OTOR CARRERA 19.2 C160 ......................218 ECCIÓN HIDRÁULICA MODELO Bolsa de mantenimiento ............................
Cuadro de evolución del documento Registro de revisiones Editor Objeto Revisión Fecha Autor de la modificación E DUMONT/F Bomba AIRLESS A - Borrador Semana N Plantard SEGUIN - prueba 21/2019 beta F SEGUIN Bomba AIRLESS Semana N Plantard 09/2020 F SEGUIN Bomba AIRLESS Semana N Plantard...
10 días desde la fecha de entrega. Los equipos de SAMES KREMLIN, dotados de su placa de identificación original, tienen una garantía de un año o de 1800 horas de funcionamiento (lo que ocurra primero) desde la fecha de salida de fábrica por cualquier defecto de material o de otro tipo, el cual estará...
1 Declaración de incorporación de una cuasi máquina El fabricante, SAMES KREMLIN, con un capital de 12 720 000 euros, domicilio social en 13, chemin de Malacher, 38240 Meylan (FRANCIA) y teléfono 33 (0)4 76 41 60 60, Por la presente declara que el subconjunto de la bomba 72C160 con referencias: 3.72160.3.1.7.15.2.5...
Página 9
Instalowania, użytkowania, konserwacji i naprawy zařízení v souladu s pokyny firmy SAMES opremo po določilih SAMES KREMLIN in v skladu urządzenia zgodnie z zaleceniami firmy SAMES KREMLIN a s národními a/nebo místními z veljavnimi nacionalnimi in/ali lokalnimi predpisi, KREMLIN oraz z przepisami miejscowymi, legislativními předpisy,...
Página 10
DEKLARACIJA O VGRADNJI VYHLÁSENIE O ZAČLENENÍ BEÉPÍTÉSI NYILATKOZAT DECLARAŢIE DE ÎNCORPORARE SAMES KREMLIN SAS Le fabricant / The manufacturer / Der Hersteller / El fabricante / Il produttore / O fabricante 13, chemin de Malacher / De fabrikant / Tillverkare / Valmistaja / Producent / Výrobce 38 240 - MEYLAN - FRANCE / Proizvajalec / Výrobca / Gyártó...
Página 11
Risques dûs à d’autres dangers / Risks due to other hazards / Riesgos debidos a otros peligros 1.5.2 Electricité statique / Static electricity / Electricidad estática 1.5.3 Alimentation en énergie autre qu’électrique / Energy supply other than electricity / Energías distintas de la eléctrica 1.5.4 Erreurs de montage / Errors of fitting / Errores de montaje 1.5.5...
Página 12
SAMES KREMLIN s’engage à transmettre, à la suite d’une demande dûment motivée des autorités nationales, les informations pertinentes concernant la quasi-machine sous la forme la plus appropriée / SAMES KREMLIN undertakes to transmit, in response to a reasoned request by the national authorities, relevant information on the partly completed machinery in the most appropriate form / SAMES KREMLIN se compromete a transmitir, en respuesta a un requerimiento debidamente motivado de las autoridades nacionales, la información pertinente relativa a la cuasi máquina de la forma más adecuada.
EU-MEGFELELŐSÉGI NYILATKOZAT DECLARAŢIA DE CONFORMITATE UE Le fabricant / The manufacturer / Der Hersteller SAMES KREMLIN SAS / El fabricante / Il produttore / O fabricante 13, chemin de Malacher / De fabrikant / Tillverkare / Valmistaja / Producent / 38 240 - MEYLAN - FRANCE Výrobce...
Página 14
La présente déclaration de conformité est établie sous la seule responsabilité du fabricant / This declaration of conformity is issued under the sole responsibility of the manufacturer / Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller / La presente declaración de conformidad se expide bajo la exclusiva responsabilidad del fabricante / La presente dichiarazione di conformità...
El uso y el accionamiento incorrectos pueden provocar heridas graves. Este material es solo para uso profesional. Solo debe utilizarse para el fin previsto. No modifique ni transforme el material. Solo SAMES KREMLIN puede suministrar y aprobar piezas y accesorios.
Significado de los pictogramas Peligro: atrapamiento, Peligro: piezas en Peligro: presión Riesgo de emanación aplastamiento elevada movimiento de productos Peligros: piezas o Peligro: riesgo de Riesgo de explosión Peligro: electricidad superficies calientes inflamabilidad Peligro (usuario) Uso obligatorio de Advertencia de peligro Toma de tierra guantes Casco de protección...
Dispositivos de seguridad Atención Se han instalado protecciones (cubierta del motor, escudos de acoplamiento y conectores) para un uso seguro del equipo. No se puede exigir responsabilidad alguna al fabricante por lesiones corporales ni por averías del equipo o daños en el equipo derivados de la destrucción, la ocultación o la retirada parcial o total de las protecciones.
Peligro de inyección La tecnología de “ALTA PRESIÓN” requiere la máxima precaución. Su accionamiento puede provocar fugas peligrosas. Existe el riesgo de que el producto se inyecte en partes expuestas del cuerpo, lo que puede causar lesiones graves y presenta un riesgo de amputación. Toda inyección de producto en la piel o en cualquier otra parte del cuerpo (ojos, dedos, etc.) debe tratarse con urgencia mediante los cuidados médicos adecuados.
Peligro de productos tóxicos Los productos o vapores tóxicos pueden provocar lesiones graves por contacto con el cuerpo, por penetrar en los ojos o bajo la piel, y también por ingesta o inhalación. Es obligatorio: Conocer el tipo de producto usado y los peligros que conlleva.
3.2 Integridad del material Recomendaciones sobre el material Se han instalado protecciones para que el uso del equipo resulte seguro. Ejemplos: Cubierta del motor. Cárteres. El fabricante no asumirá responsabilidad alguna en caso de: Lesiones corporales. Averías del equipo o daños en el equipo derivados de la destrucción, la ocultación o la retirada parcial o total de las protecciones.
Página 21
Bomba Recomendaciones para las bombas. Es esencial leer las compatibilidades de los motores y las bombas antes de acoplarlos, así como las instrucciones de seguridad especiales. Esas instrucciones se encuentran en los manuales de instrucciones de las bombas. motor neumático debe acoplarse a sección hidráulica.
Página 22
Fase de pintura con la bomba y la pistola bajo presión Es obligatorio el uso del equipo de protección personal durante la fase de pintura cuando la bomba y la pistola están bajo presión. No mire directamente a la boquilla de la pistola mientras esta está...
Página 23
Tuberías Recomendaciones para las tuberías. Mantener las tuberías alejadas de zonas con tráfico, piezas móviles y zonas calientes. No someta nunca las tuberías de producto a temperaturas superiores a 60 °C o inferiores a 0 °C. No use las tuberías para tirar del equipo o moverlo. Apriete todas las conexiones, las tuberías y los conectores antes de poner en funcionamiento el equipo.
El usuario debe determinar los riesgos de las reacciones inmediatas o derivadas de repetidas exposiciones del personal. SAMES KREMLIN no asume responsabilidad alguna en caso de: Lesiones corporales o psíquicas. Daños materiales directos o indirectos causados por el uso de productos químicos.
4 Medioambiente El equipo debe instalarse sobre una superficie horizontal, estable y plana (por ejemplo, losas de hormigón). El equipo no móvil debe asegurarse mediante dispositivos de fijación adecuados (espines, tornillos, pernos, etc.) para garantizar su estabilidad durante el uso. Para evitar los riesgos derivados de la electricidad estática, tanto el equipo como sus componentes deben estar conectados a tierra.
Página 26
No almacene más productos inflamables de los necesarios dentro de la zona de trabajo. contenedores Esos productos deben almacenarse aprobados y conectados a tierra. Utilice únicamente bidones de metal conectadas a tierra para los disolventes de aclarado. Debe prohibirse el uso de cartón y papel. Son muy malos conductores y también muy malos aislantes.
5 Presentación del material 5.1 Sistema completo 5.1.1 Presentación visual genérica Letra Descripción Bomba Azur™ Pistola Tubería Caña de aspiración Copa Filtro Carretilla Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx 13/05/2021...
5.1.2 Tabla de códigos de la bomba Azur™Airless® y del embalaje Tubería Montaje Aspiración Presión Regulador Airless Filtro Pistola 15 m Tubería Tubería Tolva de Referencia funciona presión Carre Sflow™ 3/8 + miento Sola Mural de aire de de 600 de 1000 graveda salida...

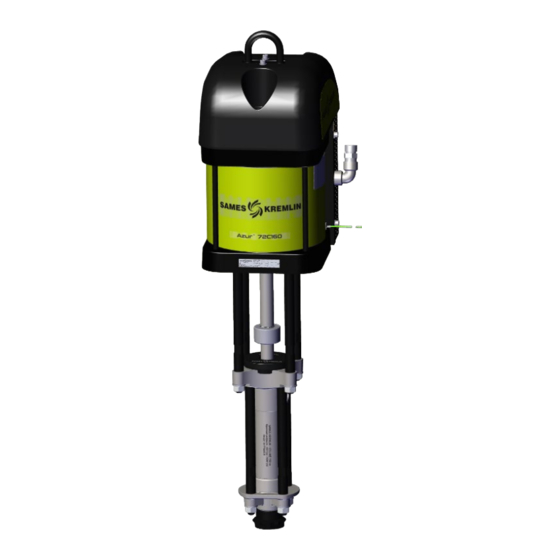

5.2 Descripción de los principales elementos del sistema Bomba 72C160 Uso previsto Estas bombas, acopladas con motores neumáticos, han sido diseñadas para transferir o pulverizar diferentes productos líquidos o en pasta con un caudal y a una presión de salida determinados. Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx 13/05/2021...
7000, carrera 120 Uso previsto Este motor neumático ha sido diseñado para acoplarse a los sistemas hidráulicos recomendados por SAMES KREMLIN con el fin de obtener la relación y el caudal esperados. Descripción funcional Motor de pistón neumático de doble acción. Movimiento rectilíneo alternativo.
Página 33
Ajuste Al aumentar la presión de aire de admisión del motor (a través del regulador de aire), aumenta el número de revoluciones por minuto del pistón de la bomba (ciclos), lo que a su vez provoca un incremento del caudal y de la presión de salida del material bombeado. CONSUMO DE AIRE DEL MOTOR Presión del motor a 6 bar (87 psi) Tipo...
Página 34
Conjunto del interruptor Conjunto de cámara + caña Cárter + distribuidor Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Criterios para elegir un kit de juntas Opciones de kits de juntas Criterios de selección N.º Composición Compatibilid Resistencia Temperatura Comentario ad química mecánica hasta 60 °C (abrasividad) 144050403 UHMWPE / PTFE Buena compatibilidad química. Ideal para producto 2K premezclado.
6 Identificación 6.1 Descripción del marcado de la etiqueta Principios Las bombas de pintura han sido diseñadas para su instalación en una cabina de pintura. Este equipo cumple con las normas siguientes: Directiva ATEX (2014/34/UE: II 2 G – Grupo II, Categoría 2, Gas).
Página 38
Pompe / Bomba Modelo de la bomba REF. Referencia de la bomba Número dado por SAMES KREMLIN. SERIE Los dos primeros dígitos indican el año de fabricación MAX. PRES. (BAR/PSI) PROD Presión máxima del fluido AIRE Presión de aire máxima...
7 Principio de codificación 7.1 Codificación de la bomba CODIFICACIÓN DE LA BOMBA X X X X Motor y tipo hidráulico Soporte de la bomba 0: Nada 6435 1: Mural 5: Carretilla para tareas pesadas Sección hidráulica 0225 Salida de la bomba 0160 0: Nada Material de la sección...
7.2 Codificación de los conjuntos Codificación de los conjuntos ligeros Gama del conjunto Tipo de pistola 0: Nada Airless: 3 5: Boquilla reversible SFlow™ 519 Selección de bomba Tubería con extremo flexible 52225 0: Nada 72160 1: 1 m poliamida 1/4'' - 1/4 NPSM* Kit de juntas 2: 1,6 m poliamida 1/4'' - 1/4 NPSM UHMWPE + PTFE: 3...
9 Especificaciones técnicas y principios de funcionamiento 9.1 Características técnicas Bomba 72C160 Peso teórico Tipo de bomba 72C160 Peso Sola 46,6 kg (102,7 lbs) Montaje mural + caña de aspiración + suministro de aire, sin filtro 60,4 kg (133,2 lbs) Montaje mural + caña de aspiración + suministro de aire + filtro 64,2 kg (141,5 lbs) Montaje en carretilla + caña de aspiración + suministro de aire + filtro...
Página 52
Motor 7000, carrera 120 - 146371000 Tipo de motor: 7000-120 Carrera del motor: 120 mm Sección del motor: 484 cm² Peso: 35 kg (77,17 lbs) Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 53
Sección hidráulica C160 Características de la sección hidráulica C160 Sección hidráulica C160: 67,5 cm² Volumen de producto entregado por ciclo: 160 ml Número de ciclos por litro de producto: 6,25 Caudal a 20 ciclos: 3,2 Junta de sellado C160 Extremo fijo: 8 juntas tipo chevron (4 UHMWPE + 4 PTFE o 4 PTFE + 4 UHMWPE o 4 UHMWPE + 4 PTFE G) Extremo móvil: 6 juntas tipo chevron (3 UHMWPE + 3 PTFE o 3 PTFE + 3 UHMWPE o 3 UHMWPE + 3 PTFE G)
9.2 Principio de funcionamiento Bomba La bomba incluye: Un motor neumático alternativo. Una sección hidráulica (conectada mecánicamente al motor). El motor se suministra con aire comprimido. Con su movimiento alternativo, el motor saca el pistón de la sección hidráulica, se aspira la pintura y se hace salir a presión. Descripción funcional Cuando el pistón (1) sube, la parte superior (2) se cierra o la válvula de bola inferior (3) se abre.
Página 55
5/2 biestable, un distribuidor 4/2 biestable. Estos motores neumáticos han sido diseñados para acoplarse a los sistemas hidráulicos recomendados por SAMES KREMLIN con el fin de obtener la relación y el caudal esperados. Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Estas secciones hidráulicas deben acoplarse a motores neumáticos con una carrera compatible. Es obligatorio cumplir con las combinaciones de motor y sección hidráulica estipuladas por SAMES KREMLIN. Toma de tierra Una vez conectada al motor neumático, la sección hidráulica se conectará a tierra a través del cable de tierra del motor.
Si no está asegurada la continuidad de la toma a tierra, deben comprobarse el terminal, el cable, el soporte y el lugar de la toma a tierra. No accione nunca la bomba sin haber resuelto este problema. Conexión al suministro de aire comprimido Establezca la presión en el regulador de aire.
10.1 Almacenamiento Bomba Una vez cerradas las diferentes entradas de aire y las diversas aberturas (tapones), guarde el equipo alejado de la humedad. Almacenamiento antes de la instalación: Almacenamiento a temperatura ambiente: de 0 a +50 °C. Proteja la unidad frente al polvo, los derrames de agua, la humedad y las vibraciones.
11 Puesta en funcionamiento Bomba Las bombas se prueban en nuestros talleres usando lubricante. Antes del arranque, ese lubricante debe eliminarse aclarándolo con un disolvente adecuado. Al final de la jornada, aclare con un disolvente adecuado. Se recomienda detener la sección hidráulica en la posición de “inversión baja”...
12 Uso del equipo 12.1 Ajustes del usuario Bomba Antes de la puesta en funcionamiento, llene la copa con lubricante “T”. Motor Nota: el motor está cableado en control directo. Inicie la presión a unos 500 gramos. 12.2 Seguridad en producción Se han instalado protecciones (cubierta del motor, escudos de acoplamiento y conectores) para un uso seguro del equipo.
12.3 Rangos recomendados de uso Este diseño no permite el uso de la bomba en un sistema de recirculación de pintura Rojo: Zona transitoria para conseguir una mayor presión, nunca permanezca en esta zona mientras trabaja – hasta 0,3 bar Un funcionamiento prolongado en esta zona provocará...
12.4 Ayuda con el diagnóstico y guía para la resolución de problemas Resolución de problemas Antes de realizar cualquier intervención en la bomba, es obligatorio llevar a cabo un procedimiento general de descompresión y purga. Con el fin de evitar el riesgo de lesiones personales, inyecciones de producto, lesiones provocadas por piezas móviles o arcos eléctricos, es esencial seguir el procedimiento indicado a continuación antes de realizar cualquier intervención durante el apagado del sistema o el...
Página 63
Para minimizar la acumulación de hielo: Utilice un secador de aire, un filtro coalescente o un filtro secante para reducir el contenido de vapor de agua del aire. Aumente la temperatura del aire comprimido. La entrada de aire más cálido ayuda a que las piezas del motor se mantengan por encima de 0 °C (32 °F).
12.5 Posibles síntomas de averías, causas de averías, soluciones que se pueden aplicar (accionamiento rápido) Indicios de fallo de la sección hidráulica, posibles causas y soluciones Averías Posibles causas Soluciones Fuga de producto en las Apriete insuficiente de la tuerca Apretar la tuerca de la guarnición.
Página 65
Averías Posibles causas Soluciones El pistón baja con rapidez La bomba no está bien Comprobar los parámetros de uso de los (operación de un único llenada accesorios (en la placa seguidora o la efecto) caña de aspiración). Quizá no estén bien adaptados o estén obstruidos.
Indicios de fallo del motor, posibles causas y soluciones Antes cualquier intervención, realice procedimiento descompresión: Cierre el suministro de aire usando la válvula de descarga de presión para evacuar el aire residual del motor. Descomprima el circuito creado abriendo la válvula de purga de la bomba o la pistola.
13 Mantenimiento 13.1 Plan de mantenimiento preventivo Atención Antes de cualquier intervención, es obligatorio seguir el procedimiento de descompresión y las instrucciones de seguridad. Si se va a hacer una parada prolongada, detener la bomba con el pistón en la posición inferior. Sección hidráulica A diario Busque fugas en las conexiones.
Página 68
Dos veces al mes Si el lubricante de la copa presenta un color fuerte, cámbielo. Compruebe copa sigue limpia límpiela periódicamente con disolvente después de drenar el lubricante. Una vez al mes Compruebe que el regulador de aire y el manómetro de presión funcionan correctamente.
El estado del silenciador. La fijación de la cubierta. El correcto funcionamiento de la válvula de seguridad. El estado de la válvula de descompresión. SAMES KREMLIN recomienda cambiar las espumas del silenciador del motor una vez al año. Instrucciones Designación...
Este mantenimiento consiste en cambiar piezas con cortes o desgaste y limpiar piezas con productos compatibles sin usar materiales abrasivos puedan dañarlas. Las juntas tóricas se montan con una grasa “neumática” especial. Asegúrese de que ninguna de ellas sufre daños. Si las corta, puede hacer que el motor no funcione correctamente.
14 Procedimiento de desmontaje y montaje Atención Antes de cualquier intervención, es obligatorio seguir el procedimiento de descompresión y las instrucciones de seguridad. 14.1 Desmontaje Desmontaje del cable de tierra Sostenga el terminal de tierra con una llave de 10 mm y desatornille la tuerca superior con la otra llave.
Operaciones preliminares Opción Si la bomba está equipada con equipo de aire: Apague el suministro de aire con la válvula (1). Desatornille la tubería de suministro de aire (2) con una llave de 32 mm, bloqueando el racor de la entrada de aire (3) con una llave de 27 mm.
Página 73
Retire los 2 tornillos con una llave Allen de 6 mm y después las arandelas de la cubierta del motor. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 74
Retire la cubierta del motor. Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 75
Si es necesario cambiar los interruptores, primero retire las dos tuberías neumáticas manualmente. Nota: Ubique las tuberías para el montaje. Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 76
Retire los 4 tornillos con una llave Allen de 3 mm y después las arandelas (1). Retire manualmente los conectores (2) y los interruptores (3). Retire los 2 tornillos (5) con una llave Allen de 3 mm. Retire manualmente el distribuidor (4). Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
14.2 Desconecte el motor y la sección hidráulica Con un destornillador plano, desenclave el freno del eje (1) de la ranura situada por encima del anillo de bloqueo (2) para liberarlo. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 78
Levante manualmente el anillo de bloqueo (1) y retire manualmente las tuercas de acoplamiento (2) situadas debajo. Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 79
Utilizando una llave de 24 mm, desatornille las 4 tuercas que conectan la brida a las barras de acoplamiento y retire las 4 arandelas. Atención: Apoye bien la sección hidráulica (peso de la sección hidráulica: 11 kg [24,25 lbs]) Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 80
Separe el motor de la sección hidráulica y retire el anillo de bloqueo. Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 81
Si el motor está montado en un soporte, desatornille las dos tuercas con una llave de 27 mm y retire las dos arandelas de las empuñaduras situadas bajo la brida inferior. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 82
Si la cubierta del motor no se ha retirado en los pasos previos, retírela con una llave Allen de 6 mm quitando los tornillos y las arandelas. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 83
Eslinga en el anillo / soporte de elevación. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 84
Coloque el motor en un plano horizontal usando un puente o un vástago. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 85
Retraiga el eje del motor manualmente. Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 86
Retire las 4 barras de acoplamiento con una llave de 19 mm. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 87
En caso de desmontaje del cojinete inferior (cambio de juntas), desatornille los 4 tornillos con una llave Allen de 5 mm. Retire manualmente el cojinete inferior junto con el eje del motor. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 88
Con un destornillador plano, cambie las juntas (1) y (2). Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 89
Atención Mantenga manualmente la presión sobre la placa de metal (1) antes de desatornillar los 4 tornillos. Retire los 4 tornillos con una llave Allen de 6 mm y las arandelas de la rejilla de la carcasa. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 90
Retire el cárter y la espuma protectora del motor. Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 91
Retire las tuberías neumáticas del distribuidor, dejando los racores de paso. Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 92
Retire las 4 espumas rígidas y sus soportes del distribuidor. Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 93
Retire los 4 tornillos situados por encima y por debajo de la carcasa usando una llave Allen de 4 mm. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 94
Retire los 4 tornillos situados por encima y por debajo de la carcasa usando una llave Allen de 6 mm. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 95
Retire los dos soportes del escape. Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 96
Si es necesario, coloque el conjunto del distribuidor en un banco de trabajo para el desmontaje. Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 97
Para desmontar el distribuidor, retire los 4 tornillos usando una llave Allen de 6 mm. El sello (A) se vende con el distribuidor. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 98
Para desmontar la válvula de seguridad se necesita una llave 20 mm. Para desmontar los racores de conductos 2,7 / 4 se necesita una llave de 10 mm. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 99
Retire las juntas planas, así como la lámina de plástico con los racores de paso montados. Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 100
(A) En caso necesario, retraiga manualmente la barra del motor para ajustar su posición. Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 101
Para desatornillar la leva, sostenga la barra (1) con una llave Allen de 8 mm. Desatornille el tornillo (3) con una llave Allen de 8 mm y retire manualmente la leva (4). 8 × 2 Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 102
Con las eslingas, aproxime el motor hasta una posición vertical por encima de un tornillo de banco adecuado. Atención En posición vertical, la barra del motor se cae hacia abajo por efecto de la gravedad. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 103
Retire el motor del tornillo de banco de modo que la brida inferior repose sobre las mordazas del tornillo y la barra quede bloqueada entre las mordazas. Atención Si el tornillo de banco no dispone de mordazas blandas, use un trapo para no dañar el revestimiento de la barra. Retire las eslingas.
Página 104
Retire el soporte con los interruptores y el distribuidor 5/2 biestable desatornillando los dos tornillos de la base con una llave abierta de 10 mm. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 105
Atención: está muy desaconsejado retirar el estribo, puesto que el par de apriete necesario para su instalación es muy alto. Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 106
Para cambiar las juntas, desmonte el cojinete superior retirando los 4 tornillos con una llave Allen de 5 mm. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 107
Con un destornillador plano, cambie las juntas (1) y (2). Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 108
Suelte sucesivamente cada barra del motor, sosteniendo la tuerca superior (1) con una llave de tubo de 19 mm al tiempo que retira el conjunto de la tuerca y la arandela de la parte inferior correspondiente (2) con la otra llave. Atención: tenga cuidado de no hacer la operación contraria que hace que los ejes se caigan al mismo tiempo.
Página 109
Retire las 4 barras del motor. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 110
Retire la brida superior del motor localizando su posición. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 111
Para cambiar la junta (1) de la brida superior del motor, retírela manualmente usando un destornillador plano. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 112
Afloje el tornillo de banco y retire el conjunto de la barra y el pistón del motor. Nota: es normal que la junta flote sobre la ranura del pistón entre el pistón y el cilindro. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 113
Saque la junta del pistón. Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 114
Para sustituir la junta de la barra, primero desatornille los 6 tornillos con una llave Allen de 6 mm para retirar las dos bridas superiores y las dos bridas inferiores. Nota: fíjese en el sentido de montaje de las contrabridas. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 115
Retire el pistón (1) y, a continuación, retire la junta (2) usando un destornillador plano. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 116
Retire manualmente el cilindro de la brida inferior. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 117
Retire la junta de la brida inferior usando un destornillador plano. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 118
Atención: no desmonte nunca la placa de identificación del equipo presente en la brida inferior. Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
14.3 Montaje ATENCIÓN: para el procedimiento descrito a continuación se necesitan un tornillo de banco y un banco de trabajo. × 2 Coloque las juntas (1) y (2) en sus lugares respectivos del cojinete del motor. Engrase todo el contorno de la junta de forma uniforme ...
Página 120
× 2 Coloque cada uno de los cojinetes del motor equipados con las juntas engrasadas en cada una de las dos bridas. Atornille los 4 tornillos que conectan cada cojinete a la brida correspondiente (superior e inferior) usando una llave Allen de 5 mm.
Página 121
Coloque la junta en la brida y lubríquela de forma uniforme por todo el contorno de la junta con grasa para uso industrial. Herramientas necesarias Kluber petamo HY 133N Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 122
Coloque el motor del cilindro sobre la brida inferior e introdúzcalo con la ayuda de una maza. El cilindro debe entrar en el empotramiento de la brida. Engrase el interior del cilindro de forma uniforme por todo el contorno.
Página 123
Coloque la barra del motor (parte inferior) en un tornillo de banco con la mordaza en V (proteja la barra de modo que no sufra daños). Atención Si el tornillo de banco no dispone de mordazas blandas, use un trapo para no dañar el revestimiento de la barra. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 124
Coloque la junta sobre la barra del motor. Engrase la junta. Herramientas necesarias Kluber petamo HY 133N Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 125
Empuje el pistón del motor sobre la barra del motor (1) y coloque el pistón entre las dos ranuras (2) de la barra. Debe cubrir la junta. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 126
Coloque las contrabridas (2 y 4) y péguelas en las ranuras (1) de la barra del motor (preste atención al sentido correcto). Atornille los 6 tornillos CHC M8X45 (3) con una llave Allen de 6 mm y séllelos (sellador anaeróbico de baja resistencia para roscas).
Página 127
Coloque la junta flotante en la ranura del pistón del motor. A continuación, lubríquela de forma uniforme por todo el contorno. Nota: es normal que la junta flote sobre la ranura del pistón entre el pistón y el cilindro. Herramientas necesarias Kluber petamo HY 133N Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 128
Abra el tornillo de banco, eleve el conjunto de la barra y el pistón y colóquelo sobre un banco de trabajo. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 129
Coloque el conjunto de la brida inferior y el cilindro en el tornillo de banco abierto posicionando la barra sobre la cruceta del tornillo de banco. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 130
Eleve el conjunto de la barra y el pistón por la argolla de elevación usando un equipo de elevación. Engrase por igual la circunferencia de la barra en toda su altura. Herramientas necesarias Kluber petamo HY 133N Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 131
Desde arriba, coloque la barra (1) en el cojinete de bronce (2) del cojinete del motor y, DESPACIO, baje el conjunto de la barra y el pistón. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 132
Con suavidad, ponga la junta flotante (1) del conjunto de la barra y el pistón en contacto con el borde superior (2) del cilindro. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 133
Coloque la junta en el cilindro del motor guiándola manualmente a lo largo de todo el contorno del cilindro. Atención Riesgo de atrapamiento Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 134
Baje el conjunto de la barra y el pistón hasta el tope de la brida inferior del motor o del tornillo de banco. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 135
Coloque la brida superior (equipada con estribo) e introdúzcala con la ayuda de un martillo hasta el tope. (Preste atención al sentido de montaje). Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 136
Coloque las 4 barras de acoplamiento con sus tuercas en el motor, desde arriba, y, en la parte inferior, coloque las arandelas y las tuercas en las barras de acoplamiento. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 137
Apriete MANUALMENTE las tuercas (1) hasta donde lleguen. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 138
Apriete la leva (2) con el tornillo CHC M10 (1) usando una llave Allen de 8 mm, y el contrabloqueo en la parte plana de la barra con una llave Allen de 8 mm. 8 × 2 Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 139
En el caso (no recomendado) de que se haya retirado el soporte, vuelva a instalar el soporte con los 2 tornillos CHC M18 usando una llave dinamométrica Allen de 14 mm con un par de apriete de 260 N·m. Allen Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 140
En caso de que se haya desmontado el soporte, vuelva a instalarlo en el motor fijando los dos tornillos situados en su base con una llave de tubo de 10 mm. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 141
Fije los sensores de los dos interruptores (3) sobre el soporte colocando las arandelas y apretando los 4 tornillos (1) y las conexiones (2) con una llave Allen de 3 mm. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 142
Retire la unidad del motor y colóquela sobre un plano horizontal (tipo establecido) utilizando un dispositivo de elevación enganchado al estribo. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 143
Vuelva a introducir el eje del motor manualmente. Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 144
Instale las barras de acoplamiento usando una llave dinamométrica de 19 mm con un par de apriete de 100 N·m. Preste atención al par de apriete. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 145
Si no están montados los racores de paso en la lámina de plástico: Atornille todos los racores de paso a la lámina de plástico. Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 146
base conexiones está totalmente desmontada: Monte los 2 conectores de conductos de 2,7 / 4 en la base con una llave de 10 mm. Coloque el codo de 90° en la base con una llave plana de 13 mm, y oriéntelo tal como se indica en la imagen anterior (imagen).
Página 147
Con una llave de 27 mm, atornille la fuente de alimentación al racor del codo y séllelos (con el sellador). Atornille el conjunto al racor y séllelos (con el sellador). Apriete con una llave de 27 mm (usando la conexión) y póngalo en posición superior.
Página 148
Coloque la espuma rígida (2) del soporte de espuma (1). Atornille los 2 tornillos CHC M8 del subconjunto anterior al soporte del escape usando una llave Allen de 6 mm (× 2). Repita los dos pasos anteriores en el lado opuesto del soporte del escape (4).
Página 149
Coloque los 2 subconjuntos anteriores en la base equipada con los 4 tornillos CHC M8. Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 150
Estabilice la lámina de plástico de la carcasa en el tornillo de banco para facilitar la tarea de fijar las juntas. Coloque las dos juntas de la base (entre la lámina de plástico y la base). Atención Asegúrese de engrasar las juntas lo suficiente para favorecer la adhesión del sustrato.
Página 151
Utilizando una llave Allen de 4 mm, fije el conjunto del distribuidor a la lámina de plástico con los 4 tornillos. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 152
Coloque las otras dos juntas de la base (1) en la parte exterior de la lámina de plástico de la carcasa haciéndolas pasar por los orificios (2). Engrase las juntas. Herramientas necesarias Kluber petamo HY 133N Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 153
Mueva el conjunto hasta las bridas del motor y atornille los 4 tornillos CHC M8 con una llave Allen de 6 mm. Nota: Compruebe el apriete de modo que no quede ninguna holgura en las juntas. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 154
Realice las conexiones neumáticas de la parte del distribuidor. Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 155
Opción de soporte mural Usando una llave dinamométrica de 27 mm, atornille las dos arandelas a la brida inferior con un par de apriete de 260 N·m. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 156
Usando una llave dinamométrica de 19 mm, apriete las 4 tuercas de las barras de acoplamiento con un par de apriete de 100 N·m. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 157
Coloque la espuma y la rejilla instalando las 4 arandelas y los 4 tornillos CHC M8 con una llave Allen de 6 mm. Atención Mantenga manualmente la presión sobre la placa (1) para apretar los 4 tornillos. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 158
Realice las conexiones neumáticas de la parte superior. Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 159
Coloque la cubierta y las arandelas atornillando los tornillos CHC M8 con una llave Allen de 6 mm. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 160
Opción de soporte mural Con un equipo de elevación: Coloque el conjunto en el soporte (opción) y, usando una llave dinamométrica de 27 mm, atornille las 2 tuercas y las arandelas con un par de apriete de 100 N·m. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 161
Reinstale el cable de tierra con una llave de 10 mm. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 162
Coloque el freno del eje y el anillo de bloqueo a lo largo del eje del motor. Realice el acoplamiento del motor con la sección hidráulica. Nota: Es importante realizar esta operación en vertical. Atención: Apoye bien la sección hidráulica (peso de la sección hidráulica: 11 kg [24,25 lbs]) Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 163
Atornillando manualmente las 4 tuercas M16 en contacto, vuelva a colocar en su lugar la sección hidráulica. Acóplelo a la sección hidráulica. Conecte la alimentación de aire. Haga funcionar la bomba lentamente sin carga durante 3 ciclos para alinear verticalmente las juntas de la bomba. Apriete las cuatro tuercas en estrella usando una llave dinamométrica de 24 mm con un par de apriete de 100 N·m.
15 Conexiones neumáticas Contador de ciclos neumáticos (A) Retire el tapón (1) del racor del lado izquierdo de la bomba (en vista frontal). (B) Conecte una tubería 4/6 (2) al racor, por un lado, y al equipo de medición, por otro lado. Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Instalación del regulador Instale el regulador del equipo de aire respetando el sentido de montaje: el sentido de la circulación del aire lo marca la flecha (1). Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Control de aire directo Instale el conducto lateral situado a lo largo del cilindro del motor haciendo pasar el racor por el cárter, por un lado, y por la brida inferior del motor, por otro lado. Conecte la tubería del pilotaje directo al racor situado debajo del regulador.
16 Filtro Instalación del filtro Las flechas (1) indican el sentido en el que circula el producto. Nota: El filtro puede montarse en la posición superior e inferior. En este manual se muestra en la posición inferior. Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Orientación de la salida del producto (A) Por defecto, el filtro (1) está instalado a la derecha de la bomba (vista frontal). (B) y (C): se puede cambiar la posición de la salida del producto. Para ello, lo primero que hay que hacer es retirar las 4 tuercas y sus arandelas para desconectar la sección hidráulica (en la cual está...
Conexión de una segunda pistola (A) Para instalar una segunda pistola pulverizadora en el filtro, primero retire el tapón situado en la base del filtro usando una llave Allen de 14 mm. (B) Con una llave abierta de 32 mm, pegue y atornille la conexión al lugar que ha quedado vacío.
Inversión del sentido del depósito (A) Retire la válvula (1) del filtro con una llave de 21 mm y retire el tapón (2) con una llave Allen de 8 mm. (B) Con una llave plana de 27 mm, gire el filtro 180°. (C) Instale la válvula (1) en el otro extremo del filtro haciéndolo girar 180°;...
Página 172
Desmonte el filtro. Coloque la llave integral (1) contra las proyecciones correspondientes en el anillo del filtro (2). Desatornille el anillo (2) y retire el filtro para acceder a los elementos del filtro (3) y poder cambiarlos. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
17 Operaciones de desmontaje / retirada de la sección hidráulica C160 Drene la bomba, la caña o la tolva. Nota: se puede detener la alimentación de la tolva usando la válvula. Nota: no cierre la válvula (1) mientras la bomba esté en funcionamiento.
Página 174
Pare la bomba en la posición baja. Coloque la barra de la sección hidráulica en la posición baja. Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
17.1 Desmontaje Cambie las juntas superiores (8 juntas tipo chevron + junta tórica de PTFE): Libere el freno del eje (1) de la ranura situada por encima del anillo de bloqueo (2) para desenclavar las tuercas de acoplamiento (3). Retire las 4 tuercas con una llave abierta de 24 mm. Desconecte el motor de la sección hidráulica (fase de desacoplamiento).
Página 176
Con el regulador Ponga la barra del motor en la posición superior. Con la válvula Cierre la válvula (1). Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 177
Retire la cubierta. Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 178
Desatornille los 4 tornillos CHC (1) con una llave Allen de 6 mm. Retire la brida (2) manualmente. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 179
Con un destornillador plano en la ranura del cuerpo del cartucho (1), retire el cartucho (1), el cartucho de muelle (2), el muelle (3), la arandela macho de empaquetaduras (4), las 8 juntas en V (5 y 6) y las cuñas de ajuste (8), posicionándolo.
Página 180
Con la opción de caña de aspiración: Retire la caña de aspiración con una maza sin sacarla del codo. Con la opción de tolva: Desatornille la tuerca estriada manualmente unos milímetros. Desatornille la tuerca del racor con una llave de ...
Página 181
Desmontaje del conjunto de la tolva de la bomba para acceder a la válvula de aspiración: Desatornille la tuerca estriada (1) manualmente unos milímetros. Desatornille la tuerca del racor (2) con una llave de 55 mm. Haga girar la tolva (3) para acceder a la válvula de aspiración.
Limpie y/o sustituya la bola y el asiento de carburo con la opción de la barra. Si realiza la limpieza o la sustitución de la bola y el asiento de carburo con la opción de la barra: Con la llave para el filtro (1): Desatornille la tuerca del pie de la bomba (2), Tire del conjunto (2) hacia afuera desde la parte inferior.
Limpieza del asiento de carburo y cambio de la junta Limpie el asiento de carburo (1) con un trapo empapado de disolvente. Para cambiar la junta (2) Retire la junta con ayuda de un destornillador plano y sustitúyala. Para cambiar el asiento de carburo (1): Sustituya todo el conjunto.
Página 184
Desatornille todas las piezas del filtro (opción) con una llave abierta de 27 mm (desatornille a la altura del racor). Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 185
Desenclave el freno del eje (1) situado por encima del anillo de bloqueo (2) y saque las tuercas de acoplamiento (3). Desatornille las 4 tuercas y las arandelas con una llave de 24 mm. Atención: use un buen soporte para la sección hidráulica (peso de la sección hidráulica: 11 kg (24,25 lbs) Desconecte el motor de la sección hidráulica (véase el apartado sobre la desconexión del motor).
Página 186
Retire manualmente la cubierta. Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 187
Manualmente: Coloque el conjunto de la sección hidráulica en las mordazas del tornillo de banco, en posición horizontal, altura barras acoplamiento (1). (Peso de la unidad de la sección hidráulica: 11 kg [24,25 lbs]). Coloque cuñas de protección (2) y apriete el ...
Página 188
Para retirar el pie de la bomba: Desatornille la tuerca con la llave para el filtro (1) Retire el conjunto (2) y la bola (3). Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 189
Desatornille las 4 tuercas con una llave abierta de 24 mm y retire las arandelas. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 190
Con una maza, saque el cuerpo de la válvula con anillo de retención. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 191
En caso de desmontaje del anillo de retención: Manualmente, presione el anillo de retención hasta hacerlo salir de su asiento y cambie la pieza. En caso de cambio de posición del anillo de retención: Manualmente, presione el anillo de retención hasta hacerlo salir de su asiento y cámbielo de posición.
Página 192
En caso de que no se hayan cambiado anteriormente las juntas superiores: Desatornille los 4 tornillos CHC con una llave Allen de 6 mm. Retire las bridas manualmente. Retire el cartucho, el cartucho de muelle, el muelle, la arandela macho de empaquetaduras y las 8 juntas en V con un destornillador plano, colocándolo en la ranura del cuerpo del cartucho.
Página 193
Si se cambian juntas: Coloque el pistón en las mordazas del tornillo de banco de modo que estas queden en las partes planas de la pieza. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 194
Con una llave plana: Desatornille la válvula de descarga de la parte plana del pistón. Cambie las juntas sustituyéndolas por juntas nuevas (engráselas). Si se cambia el pasador: Coloque el pistón en las mordazas del tornillo de banco de modo que estas queden en las partes planas de la válvula de descarga.
Página 195
En caso de sustitución del pasador: Sustituya el pasador por uno nuevo colocándolo con ayuda de una maza. En función de la viscosidad del producto y si la elevación de la bola es mayor: Sustituya el pasador de 30 mm de longitud por un ...
Página 196
Al cambiar la junta (entre la brida): Saque la junta con ayuda de un destornillador plano. A continuación, sustituya la nueva junta y engrase el contorno de la junta de forma uniforme. Retire manualmente el cilindro del producto. Para extraer el cilindro: Si hay pintura presente, utilice la maza.
17.2 Montaje Sustituya a la vez los 4 espaciadores inferiores (27) y las nuevas juntas (24 y 25) (engrase). Coloque el pasador en la solapa. Coloque la bola en su sitio. Atornille la válvula de descarga manualmente en ...
Página 198
Engrase el interior del cilindro. Coloque el conjunto del pistón y el asiento equipado en el cilindro de producto (primero la válvula de descarga). Empuje la parte plana (1) de la válvula de descarga hasta sacarla del cilindro. Fije la barra con una llave abierta de 24 mm y apriete la válvula descarga 150 N·m...
Página 199
Vuelva a montar la barra en el cilindro de producto usando maza, respetando dimensiones mencionadas anteriormente. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 200
Manualmente, posicione las juntas tóricas en la brida. Engrase las juntas. Herramientas necesarias Kluber petamo HY 133N Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 201
Introduzca el cilindro de producto en la brida. Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 202
Atornille las 4 barras de acoplamiento con una llave dinamométrica 19 mm a un par de apriete de 100 N·m. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 203
Manualmente, introduzca el anillo de bloqueo (2) en su asiento a la altura deseada. Manualmente, coloque la junta tórica (1) y engrásela. Herramientas necesarias Kluber petamo HY 133N Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 204
Use una maza para introducir el cuerpo de la válvula con el anillo de bloqueo. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 205
Introduzca las arandelas. Atornille las 4 tuercas con una llave dinamométrica de 24 mm a un par de apriete de 100 N·m. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 206
Coloque la bola (3) manualmente. Atornille la tuerca con la llave (1). Retire la llave (1) con una maza. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 207
Apile las juntas (5 y 6) y los 4 espaciadores (7) entre las piezas (2 y 4). Engrase las juntas de los pasadores por dentro y por fuera. Coloque el conjunto de juntas de los pasadores (cartucho de muelle y arandela macho de empaquetaduras) en el cartucho (1).
Página 208
Coloque la brida manualmente. Atornille los 4 tornillos CHC con una llave Allen de 6 mm. Herramientas necesarias Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 209
Coloque la cubierta. Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 210
Coloque la sección hidráulica bajo el motor. Coloque las arandelas y apriete las tuercas manualmente. Levante manualmente la barra del motor. Coloque el freno del eje (1) y el anillo de bloqueo (2) en la barra del motor. Baje de nuevo la barra del motor cuando entre en contacto con el pistón de la sección hidráulica.
18 Instalación de la bomba mural El procedimiento del montaje en la pared se lleva a cabo usando un equipo elevador. Coja la bomba por la anilla del motor utilizando un medio de elevación. Presente la bomba y el conjunto del soporte en la pared o un marco de metal.
19 Piezas de repuesto Use únicamente accesorios y piezas de repuesto SAMES KREMLIN originales diseñadas para soportar las presiones de funcionamiento de la bomba. 19.1 Motor 7000, carrera 120 Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 213
Letra N.º de referencia Descripción Cant. 930 151 198 Tornillo CHC M8x16 963 020 019 Arandela ZU 8 146 371 010 Cubierta 901 180 024 Terminal de tierra instalado 146 371 008 Perno en U 930 151 507 Tornillo CHC M18x40 88 189 Tornillo CHC M10x30 209 364...
Bolsa de mantenimiento Letra N.º de referencia Descripción Cant. 144 050 160 Bolsa de mantenimiento C160 Muelle 150 319 701 144 050 040 Válvula de descarga Bola de acero inoxidable de Ø 16 87 016 144 050 017 ...
Kit de juntas de la sección hidráulica 144 050 403 Letra N.º de referencia Descripción Cant. 144 050 413 Bolsa de juntas N.C. / N.S. Junta tipo chevron, UHMWPE N.C. / N.S. Junta tipo chevron, PTFE Cuña de ajuste 044 050 034 909 420 311 ...
Kit de juntas de la sección hidráulica 144 050 404 Letra N.º de referencia Descripción Cant. 144 050 414 Bolsa de juntas N.C. / N.S. Junta tipo chevron, UHMWPE N.C. / N.S. Junta tipo chevron, cuero 044 050 034 ...
Kit de juntas de la sección hidráulica 144 050 405 Letra N.º de referencia Descripción Cant. 144 050 415 Bolsa de juntas Junta tipo chevron, PEUHMW N.C. / N.S. N.C. / N.S. Junta tipo chevron, PTFE G 044 050 034 ...
Página 227
Ind. / Pos. 3 Letra N.º de referencia Descripción Cant. 055 490 020 Válvula de no retorno MF 3/4'' G 151 590 012 Kit de cebado (sin filtro) para tuberías 3/8'' 907 414 703 Bola cerámica Ø 16 907 414 705 Bola cerámica Ø...
Accesorios Ind. / Pos. 16 Letra N.º de referencia Descripción Cant. 149 030 017 Llave Ind. 17 Letra N.º de referencia Descripción Cant. 151 590 105 Alimentación de aire Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 229
Ind. 18 Ind. 19 Ind. 22 Letra N.º de referencia Descripción Cant. 149 597 200 Caña de aspiración 1'' 1/4 L = 600 mm 149 597 210 Caña de aspiración 2'' L = 600 mm 150 104 106 Racor recto M 1'' 1/4 G – M 2'' G 149 597 250 Caña de aspiración 1'' 1/4 L = 1000 mm 149 596 153...
Página 230
Ind. 20 Ind. 21 Letra N.º de referencia Descripción Cant. 150 104 106 Racor recto M 1" 1/4G M 2" G para barra 2".- acero inoxidable 250 bar (3626 psi) 144 050 052 Racor recto MM 1" 1/4 G 150 104 151 Racor recto MM 1/4"...
Página 231
Ind.23 Ind.27 Letra N.º de referencia Descripción Cant. 151 590 700 Carretilla 151 590 565 Empuñadura y tornillos para la carretilla 056 100 199 Soporte de montaje con soporte Ind.24 Letra N.º de referencia Descripción Cant. 125 010 000 Conjunto de tolva de 20 L Bomba_Azur-72C160-manual-instrucciones-sames-kremlin-582109110-ES.docx...
Página 232
Ind.25 Letra N.º de referencia Descripción Cant. 156 160 040 Calefactor, modelo MAGMA 500 DI9 230 V 3500 W M 1/2 JIC (véase el documento 582.104.110) 156 160 050 Calefactor, modelo MAGMA 500 DI9 115 V 1800 W M 1/2 JIC (véase el documento 582.104.110) 156 160 060 Calefactor, modelo MAGMA 500 DI9...
Página 233
Ind.26 Letra N.º de referencia Descripción Cant. 151 590 016 Kit de pulverización 135 745 449 Pistola pulverizadora Airless Sflow 450 bar (6526 psi) (véase el documento 582.094.110) 050 500 207 Tubería PA 15M 3/8'' NPSM - 500 bar (7252 psi) 905 210 516 ...
Página 234
FILTRO DE PISTOLA (× 4) Letra N.º Material Mesh Color Boquilla Cant. Acero 129 740 081 inoxidable 200 mesh/74 µm Rojo 04-XX 06-XX 129 740 181 PA Acero 129 740 082 inoxidable 06-XX 12-XX 150 mesh/100 µm Azul 129 740 182 PA Acero 129 740 083...
Página 235
TABLA DE BOQUILLAS REVERSIBLES Ángulo 30° 40° 50° 60° 70° 80° 90° ø Caudal de agua orificio Número Filtro de (L/min) a XXX bar (pulga de filtro empuñadur Anchura das/”) bomba abanico (MESH) Calibr (MESH) /24,5 (cm) a 25 cm 04-09 04-11 04-13...
Codificación de las tuberías CODIFICACIÓN DE LAS TUBERÍAS 050 XXX Presión de Longitud de la funcionamiento tubería 1: 0,5 m (19,68") 350B: 350 2: 1 m (39,37") 500B: 500 3: 1,6 m (63") ") 4: 3 m (118,1 5: 7,5 m (295,3") Diámetro 6: 10 m (393,7") 7: 15 m (550,55")
