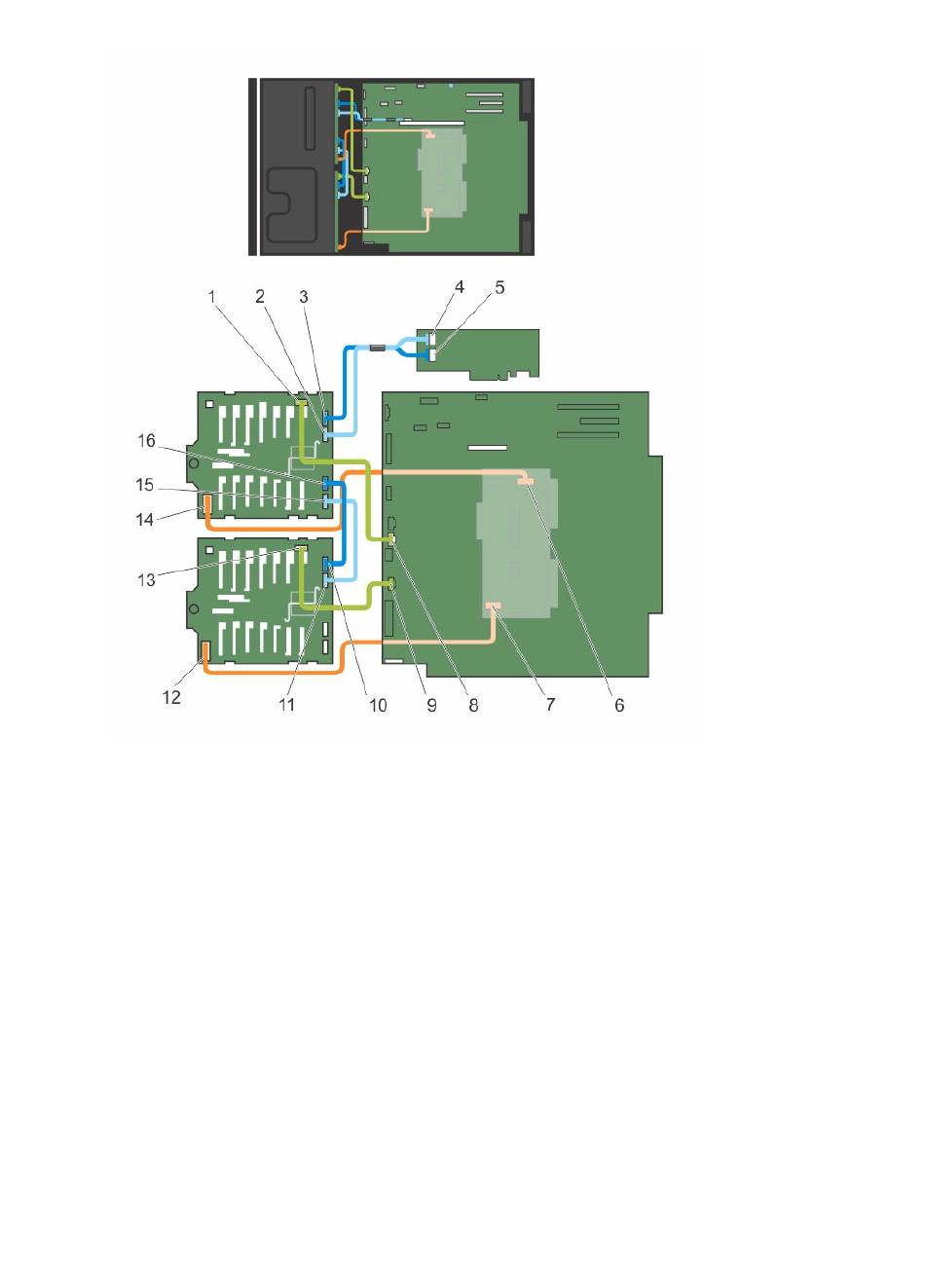

Ilustración 60. Cableado de un plano posterior SAS/SATA (x32) de 2,5 pulgadas con una sola tarjeta
PERC
1. Conector de señal en el plano posterior 2
3. Conector SAS A en el plano posterior 2
5. Conector SAS A en la tarjeta PERC
7. Conector de alimentación del plano
posterior 1 en PDB
9. Conector de señal del plano posterior 1
en la placa base
11. Conector SAS B en el plano posterior 1
13. Conector de señal en el plano posterior 1
15. Conector SAS B1 en el plano posterior 2
142
2. Conector SAS B en el plano posterior 2
4. Conector SAS B en la tarjeta PERC
6. Conector de alimentación del plano
posterior 2 en PDB
8. Conector de señal del plano posterior 2
en la placa base
10. Conector SAS A en el plano posterior 1
12. Conector de alimentación en el plano
posterior 1
14. Conector de alimentación en el plano
posterior 2
16. Conector SAS A1 en el plano posterior 2
