Instalaciones/Conexiones
Precaución:
CONECTAR SÓLO A UNA TOMA DE ALIMENTACIÓN DE 12 V CC DE CLASE 2.
A continuación describiremos los procedimientos para instalar la cámara.
La cámara puede instalarse en un techo y puede colocarse sobre una mesa poniendo la cámara al revés.
Antes de comenzar la instalación/conexiones, prepare los dispositivos y cables necesarios.
Antes de comenzar las conexiones, desconecte la alimentación de los dispositivos, incluyendo la cámara y el PC o
desenchufe el cable de alimentación de la toma de corriente de 12 V CC.
Instalación en el techo
Dispondrá de dos métodos para instalar la cámara en el techo; con el cableado a través de un orificio del techo
( página 13) y con el cableado a través de una guía de cables (no será necesario hacer un orificio en el techo)
( página 17).
Importante:
• Prepare cuatro tornillos de fijación (M4 o M6) que se utilizarán para montar la ménsula de montaje suministrada
de acuerdo con el material del lugar donde deba instalarse la ménsula de montaje de la cámara. No emplee
tornillos ni clavos para madera.
Cuando se instale en un techo de hormigón: Fíjela con pernos de anclaje (M6).
(Torsión de apriete recomendada: 5,0 N·m {51 kgf·cm})
• La capacidad de tiro necesaria para un tornillo/perno es de 196 N {20 kgf} o más.
• Si el techo es demasiado débil, como el de planchas de yeso, para soportar todo el peso, deberá reforzarse
suficientemente el lugar o deberá utilizarse la ménsula de montaje en el techo WV-Q105 opcional para la cámara.
Cuando utilice una ménsula de montaje opcional o la cubierta interior, consulte el manual de instrucciones de la
ménsula utilizada.
• Cuando emplee un alojamiento exterior para instalar la cámara, emplee una cubierta interior opcional (WV-Q153).
• Extraiga la película de la cubierta de la parte transparente del domo después de haber terminado la instalación.
• Cuando utilice una ménsula de montaje opcional, consulte el manual de instrucciones de la ménsula utilizada.
• Cuando emplee una fuente de alimentación de 12 V CC, será necesario preparar el extremo del cable.
( página 16)

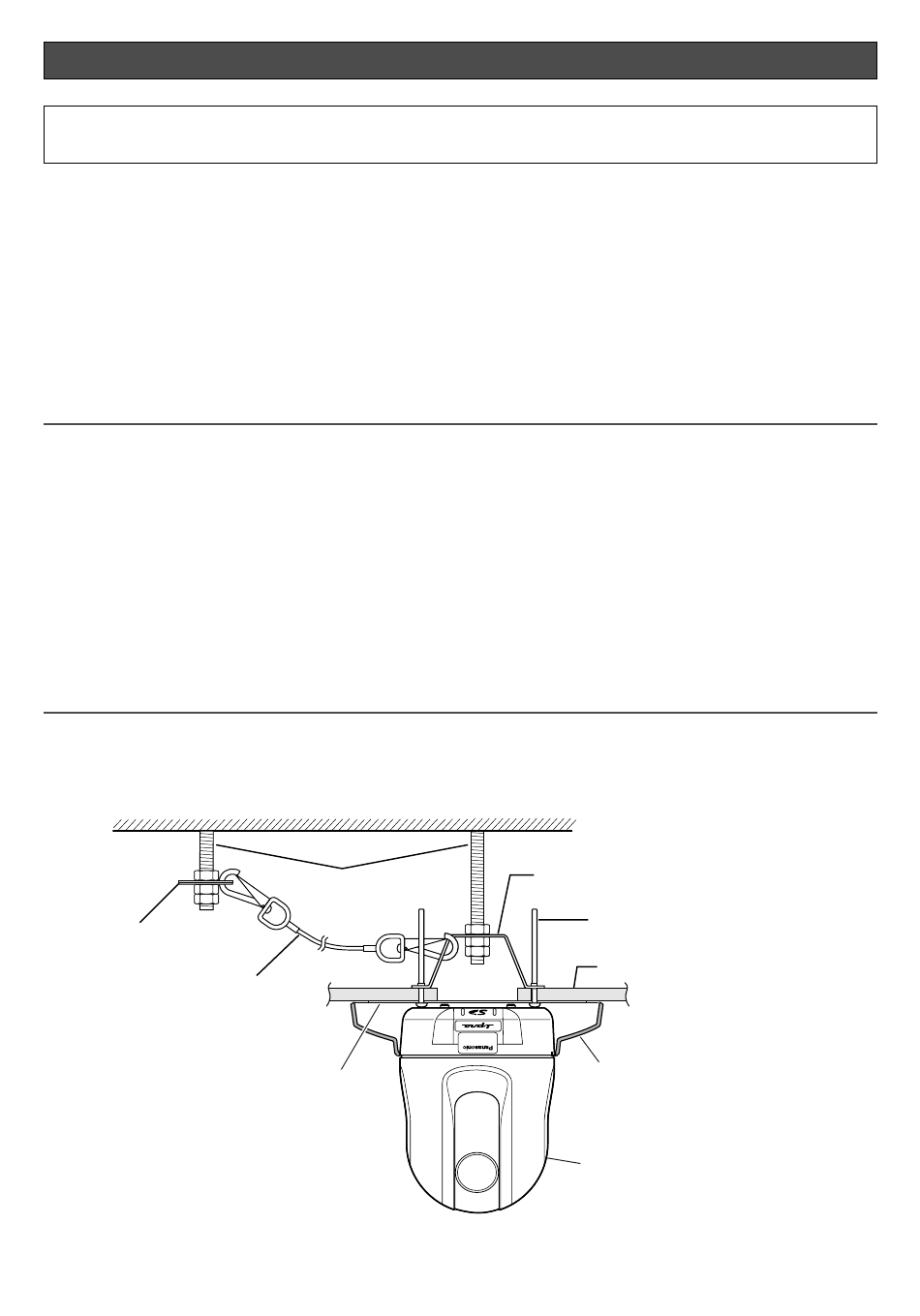

<Cuando emplee la ménsula de montaje opcional WV-Q105>
Ménsula angular de cables
de seguridad
Cable de seguridad
Ménsula de montaje de la cámara
Perno de anclaje
(adquirido localmente)
WV-Q105 (se vende por separado)
Tornillos de montaje (4 piezas)
(WV-Q105 suministrado)
Placa del techo como placas de yeso
Cubierta decorativa (accesorio estándar)
Cámara
13
