paso

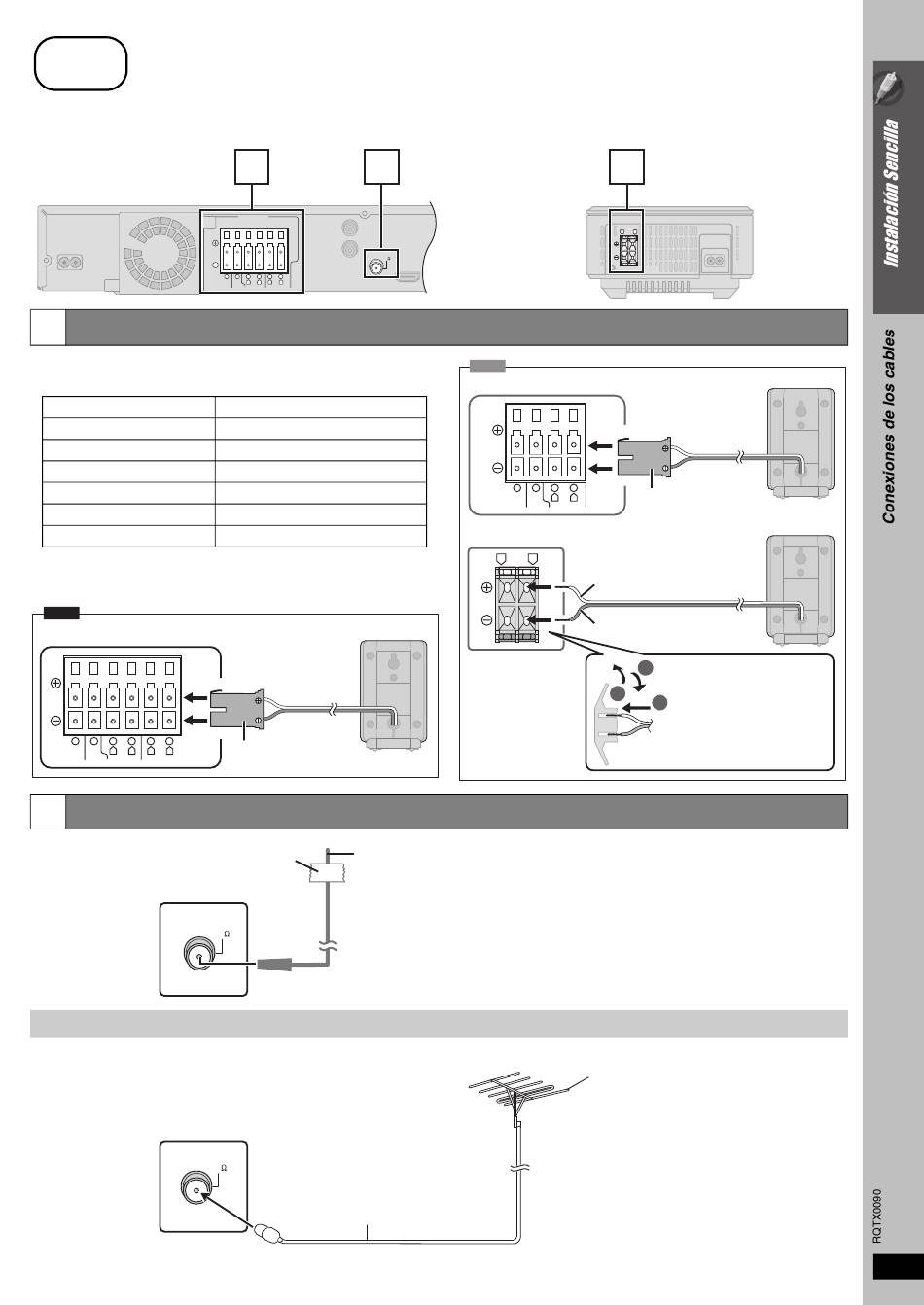

Conexiones de los cables
Apague todos los equipos antes de la conexión y lea las instrucciones de funcionamiento adecuadas.
No conecte el cable de alimentación de CA hasta haber terminado todas las demás conexiones.
Aparato principal
1

Conexiones de los altavoces

Conexión de los altavoces al dispositivo principal:
Haga la conexión a los terminales del mismo color.
Altavoz
1 FRONT (L)
2 FRONT (R)
3 SURROUND (L)
4
SURROUND (R)
5
CENTER
6
SUBWOOFER
PT460
Ej.: Altavoces de sonido envolvente (izq.)
Aparato principal
6 5 2 1 4 3
R L R L
SUBWOOFER CENTER FRONT SURROUND
2

Conexiones de la antena de radio

Cinta adhesiva
Aparato principal
Uso de una antena exterior de FM (opcional)
Utilice la antena exterior si la recepción de la radio es mala.
≥ Desconecte la antena cuando no utilice el aparato.
≥ No utilice la antena exterior durante una tormenta eléctrica.
Aparato principal
1 2
SPEAKERS
FM ANT
(75 )
6 5 2 1 4 3
R L R L
SUBWOOFER CENTER FRONT SURROUND
Color del terminal/conector
Blanco
Rojo
[] P T460] ] Azul
[] P T460] ] Gris
Verde
Morado
Insértelo por completo.
Antena interior de FM
(incluida)
Fije este extremo de la antena
donde la recepción sea mejor.
FM ANT
(75 )
FM ANT
(75 )
Cable coaxial de 75 ≠
(no incluido)
1
L R
PT467
Aparato principal
6 5 2 1
Insértelo por completo.
R
L
SUBWOOFER CENTER FRONT
Ej.: Altavoces de sonido envolvente (der.)
Sistema inalámbrico
L R
i: Blanco
j: Azul
Inserte los cables
correctamente.
1
Antena exterior de FM
[Uso de una antena de televisión
(no incluida)]
≥ La antena deberá ser instalada por un
técnico competente.
(Continúa en la página siguiente)
[] P T467]
Sistema inalámbrico
Ej.: Altavoces delanteros (izq.)
3
Inserte los cables
2
procurando no insertarlos
más allá del aislamiento
que tienen.
