El inclinómetro no suele necesitar ajustes, ya que ha sido calibrado
nuestros talleres antes de la entrega de la máquina.
Dicho dispositivo controla la inclinación del chasis y si este último
posee una inclinación superior a la permitida:
inhibe la elevación;
Inhibe la traslación con la plataforma a partir de una cierta
altura (diferente según el modelo);
señala, por medio de alarma sonora y luz testigo en plataforma,
la condición de inestabilidad (véase apartado "Normas
generales de utilización").
El inclinómetro controla la inclinación con respecto a dos ejes (X;Y);
en algunos modelos, que poseen límites de estabilidad transversal y
longitudinal idénticos, el control es efectuado con respecto a un solo
eje (eje X).
Verificar su funcionamiento al menos una vez al año.
Para comprobar el funcionamiento del inclinómetro con respecto al
eje longitudinal (normalmente Eje X):
Dirija la máquina, utilizando los mandos de la plataforma, a fin
de colocar debajo de las dos ruedas traseras o delanteras de la
misma una cuña de dimensión (A+10 mm) (véase la tabla
presentada a continuación);
espere 3 segundos (retraso de intervención regulado en fábrica)
a que se produzca el encendido de la luz testigo roja de peligro.
Con la plataforma bajada (brazos bajados, brazo telescópico
retornado y pescante a una altura comprendida entre +10° y -
70°) podrán efectuarse aún todas las maniobras; Subiendo uno
de los brazos (excluido el pescante) y/o extendiendo el brazo
telescópico respecto a la línea horizontal, el sistema de control
de la máquina inhibe los mandos de subida y traslación y se
activa también la alarma sonora de la plataforma .
Si la alarma no se activa, LLAMAR A LA ASISTENCIA
TÉCNICA.
Para comprobar el inclinómetro con respecto al eje transversal
(normalmente Eje Y):
Dirija la máquina, utilizando los mandos de la plataforma, a fin
de colocar debajo de las dos ruedas laterales de derecha o
izquierda una cuña de dimensión (B+10 mm) (véase la tabla
presentada a continuación).
espere 3 segundos (retraso de intervención regulado en fábrica) a que se produzca el encendido de la luz testigo
roja de peligro. Con la plataforma bajada (brazos bajados, brazo telescópico retornado y pescante a una altura
comprendida entre +10° y -70°) podrán efectuarse aún todas las maniobras; Subiendo uno de los brazos (excluido
el pescante) y/o extendiendo el brazo telescópico respecto a la línea horizontal, el sistema de control de la máquina
inhibe los mandos de subida y traslación y se activa también la alarma sonora de la plataforma.
Si la alarma no se activa, LLAMAR A LA ASISTENCIA TÉCNICA.
CUÑAS
A [mm]
B [mm]
¡ATENCIÓN! Las alturas de las cuñas A y B se refieren a los valores de inclinación máxima admitida,
como se detalla en la tabla "CARACTERÍSTICAS TÉCNICAS". A utilizar durante el calibrado del
inclinómetro.
V8 E
42
32
Uso y mantenimiento – Serie V8 E V10 E

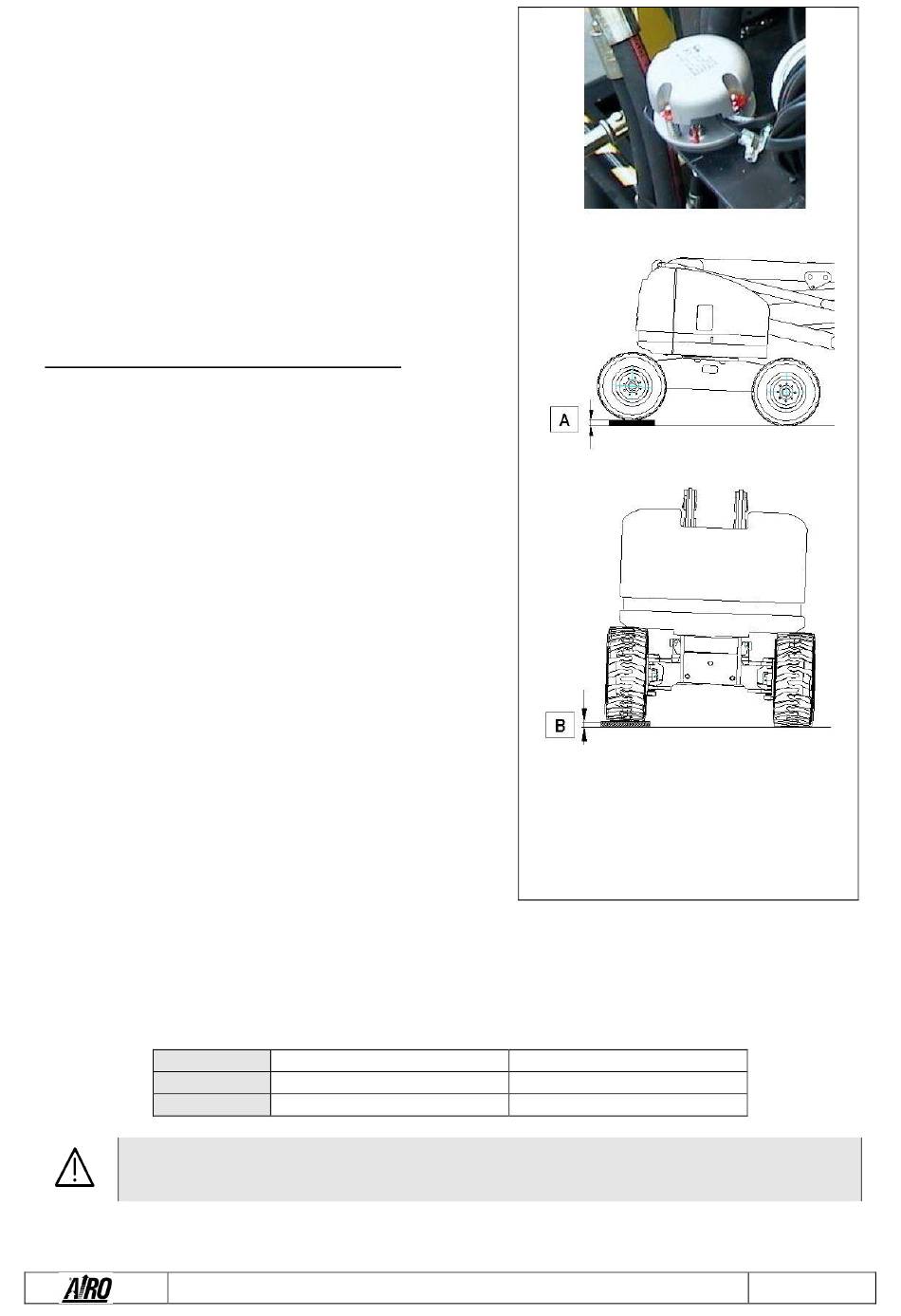

Fig. 25
V10 E
42
32
Pág. 63
