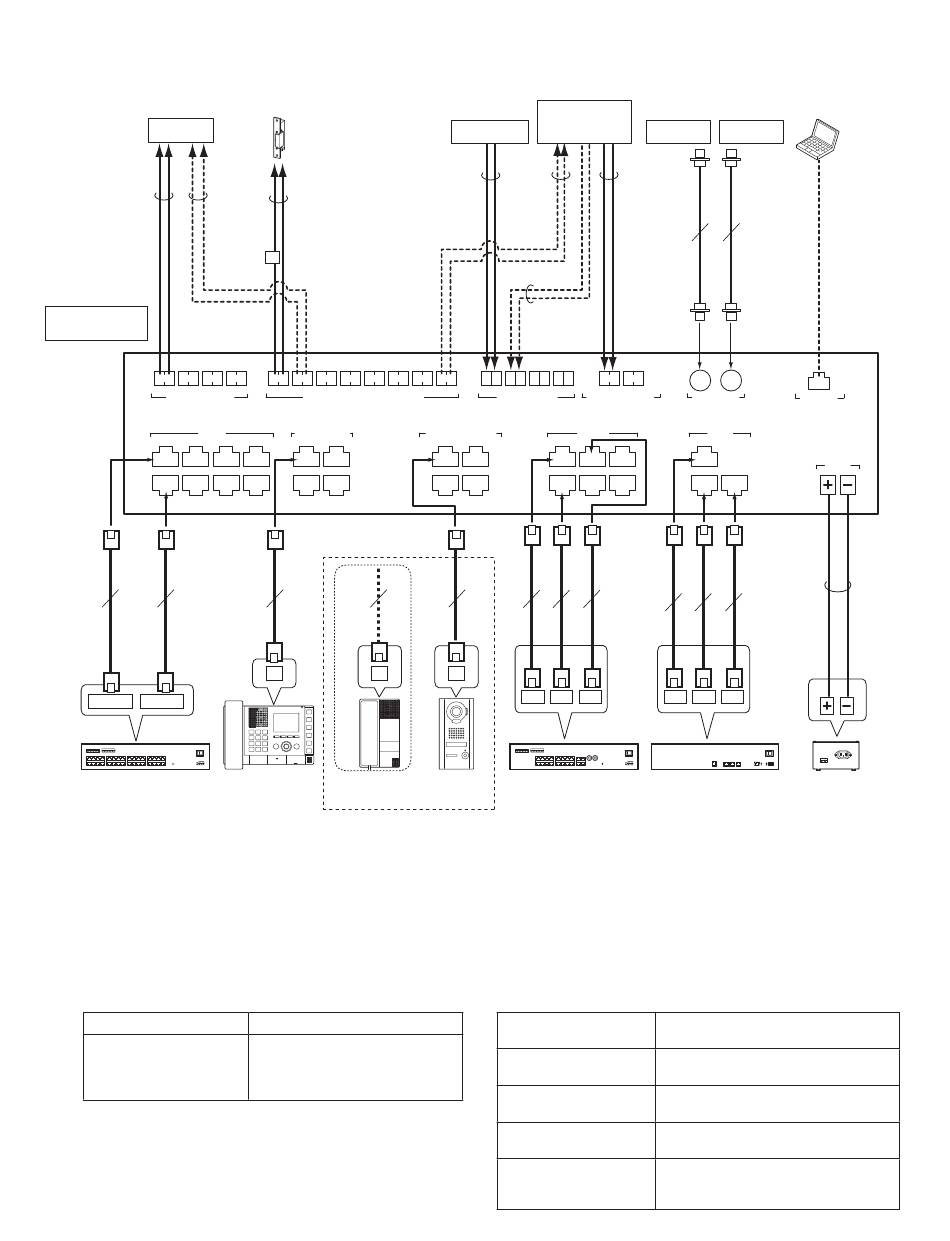

■ Conexiones

Salida PA
(50 mVrms, 600 Ω)
Amplifi cador PA
*1
NP NP
2C 2C
φ0,65-1,2mm φ0,65-1,2mm
(22-16 AWG) (22-16 AWG)
15m
Transformador
de CA
NP: No polarizado
P: Polarizado
P1 P2 P3
PA OUTPUT (600Ω)
IS-RCU
1CX1 2CX1 3CX1
1CX2 2CX2 3CX2
CAT5e/6 CAT5e/6
(no blindado) (no blindado)
200m 200m
CX1/IP1 CX2/IP2
Unidad de control de
subestación de sala (IS-RCU)
*1: Esta conexión es necesaria cuando se conecta un amplifi cador PA que necesita una entrada de activación. (Hasta 24 V 0,5 A CA/CC)
*2: Esta conexión es necesaria cuando se conecta una fuente de sonido, etc. que necesita una entrada de activación. (Hasta 24 V 0,5 A CA/CC) Conecte un temporizador
a los terminales CONTACT INPUT cuando se conecte un dispositivo de fuente de sonido externa (reproductor de CD, etc.) que no tenga función de temporizador.
*3: Esta conexión es necesaria cuando se conecta una fuente de sonido que necesita una entrada de activación.
*4: Consulte el MANUAL DE AJUSTE para obtener información sobre las conexiones y los ajustes.
*5: No instale dos unidades de alimentación en paralelo en una sola entrada. Conecte solo una unidad de alimentación a una unidad de control.
*6: No utilice una fuente de sonido externa como música de fondo. Si la música de fondo es interrumpida por otra acción durante la llamada
general de tono, la llamada general de tono no se restaurará después de que fi nalice la acción.
*7: Solo emite imágenes desde una estación de puerta de vídeo conectada a esta unidad.
*8: Especifi caciones de salida
Método de salida
Voltaje entre
terminales
NOTAS:
No utilice los terminales y puertos desocupados para otros fi nes.
•
Para evitar el cableado incorrecto, etiquete ambos extremos de cada cable
•
con los nombres de la unidad y del terminal a los que se van a conectar.
Para conectar productos de otros fabricantes, consulte los
•
manuales de instrucciones de dichos productos.
La ilustración del panel frontal de la unidad puede ser distinta de
•
su aspecto real. Es así para simplifi car el diagrama de conexiones.
Salida de contacto *8
(cerradura eléctrica, luz estroboscópica, etc.)
NP
2C
φ0,65-1,2mm
(22-16 AWG)
PT
P4 L1 L2 L3 L4 L5 L6
CONTACT OUTPUT (AC/DC24V 0.5A)
MASTER STATION
4CX1 M1 M3
4CX2 M2 M4
CAT5e/6
CAT5e/6
(no blindado)
(no blindado)
300m 150m
M C
Estación principal
Subestación de
(IS-MV)
sala (IS-RS)
Contacto de cierre seco N/O o N/C
24 V CA, 0,5 A (carga resistiva)
24 V CC, 0,5 A (carga resistiva)
Sobrecarga mínima (CA/CC):
100mV, 0,1mA
Entrada de tono (50 mVrms, 600 Ω)
Entrada de
Fuente de sonido externa
*9
contacto
como por ejemplo un
Sensor, etc.
reproductor de CD, etc. *6
*2 *3
NP
P
2C
2C
φ0,65-1,2mm
φ0,65-1,2mm
(22-16 AWG)
(22-16 AWG)
15m
P
2C
φ0,65-1,2mm
(22-16 AWG)
15m
L7 L8 S1 E S2 E S3 E S4 E
CONTACT INPUT CHIME INPUT (600Ω)
VIDEO/AUDIO
DOOR/SUB STATION IS-SCU
D1 D3 1MX1 1MX3
D2 D4 1MX2 2MX1
CAT5e/6
(no blindado)
300m
o
D
MX1 MX2 MX3
Unidad de control
Estación de
complementaria (IS-SCU)
puerta (IS-DV/
IS-DVF/IS-SS)
*9: Especifi caciones de entrada
Método de entrada
Tiempo de confi rmación
de detección
Resistencia de contacto
Corriente de cortocircuito
de terminal
Voltaje entre
terminales
*7 *7
Monitor 1, Monitor 2,
Grabador 2
Grabador 1
Conector Conector
BNC
BNC
NP
BNC BNC connector
connector
2C
φ0,65-1,2mm
(22-16 AWG)
15m
Coax Coax
15m 15m
NTSC NTSC
Conector Conector
BNC BNC
connector BNC BNC connector
B1 B2
V1 V2
VIDEO OUTPUT
IS-IPC
2MX2 IP1
2MX3 IP2 IP3
(20-16 AWG)
CAT5e/6 (x3)
CAT5e/6 (x3)
(no blindado)
(no blindado)
200m
10m
IP1 IP2 IP3
Unidad de control IP
(IS-IPC)
Contacto de cierre seco N/O o N/C (método
de detección de señal de entrada únicamente)
100 ms o más
Durante el cierre seco N/O: Menos de 700 Ω
Durante el cierre seco N/C: Al menos 4 k Ω
Menos de 10 mA
Menos de 5 V CC (cuando está abierto
entre
terminales)
PC para ajustar
el sistema
*4
LAN
ETHERNET
DC48V
2C
φ0,8-1,2mm
P
15m
*5
Unidad de alimentación
(IS-PU-UL/IS-PU-S)
