Dell PowerEdge R330 Manual Del Propietário página 122

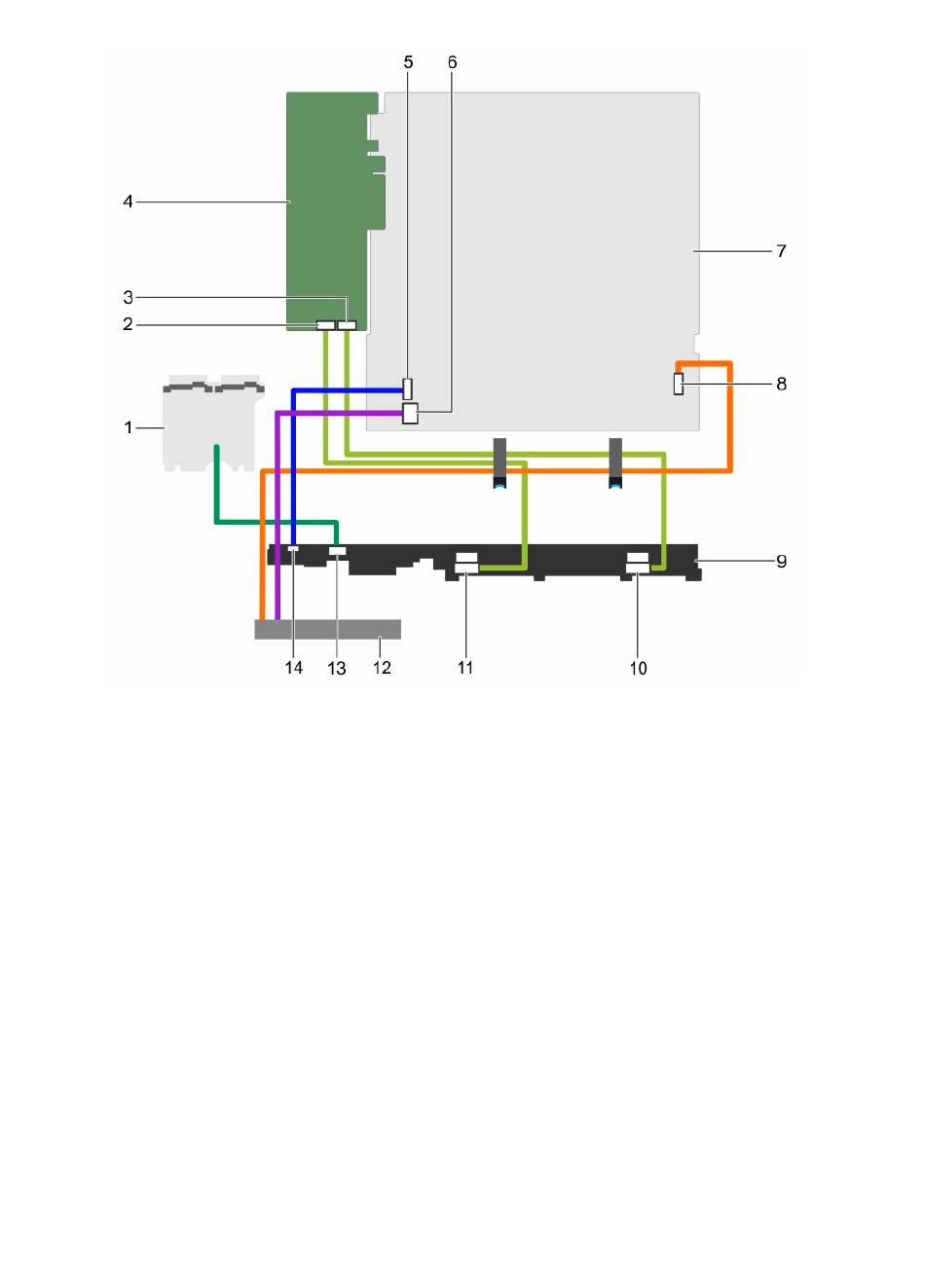

Ilustración 51. Diagrama de cableado: plano posterior de ocho unidades SAS/SATA de 2.5 pulgadas con
tarjeta PERC
1. Placa mediadora de alimentación (PIB)
3. Conector B de la tarjeta PERC
5. Conector del cable de señales de la placa
base
7. la placa base
9. Plano posterior
11. Conector de SAS A del plano posterior
13. Conector del cable de alimentación del
plano posterior
122
2. Conector A de la tarjeta PERC
4. tarjeta PERC
6. Conector del cable de alimentación de
la unidad óptica de la placa base
8. Conector del cable de la unidad de
SATA óptica de la placa base
10. Conector de SAS B en el plano posterior
12. la unidad óptica
14. Conector del cable de señal en el plano
posterior
