Carro de transporte

18 Carro de transporte
18.1 Ajuste de la posición de referencia del carro de transporte

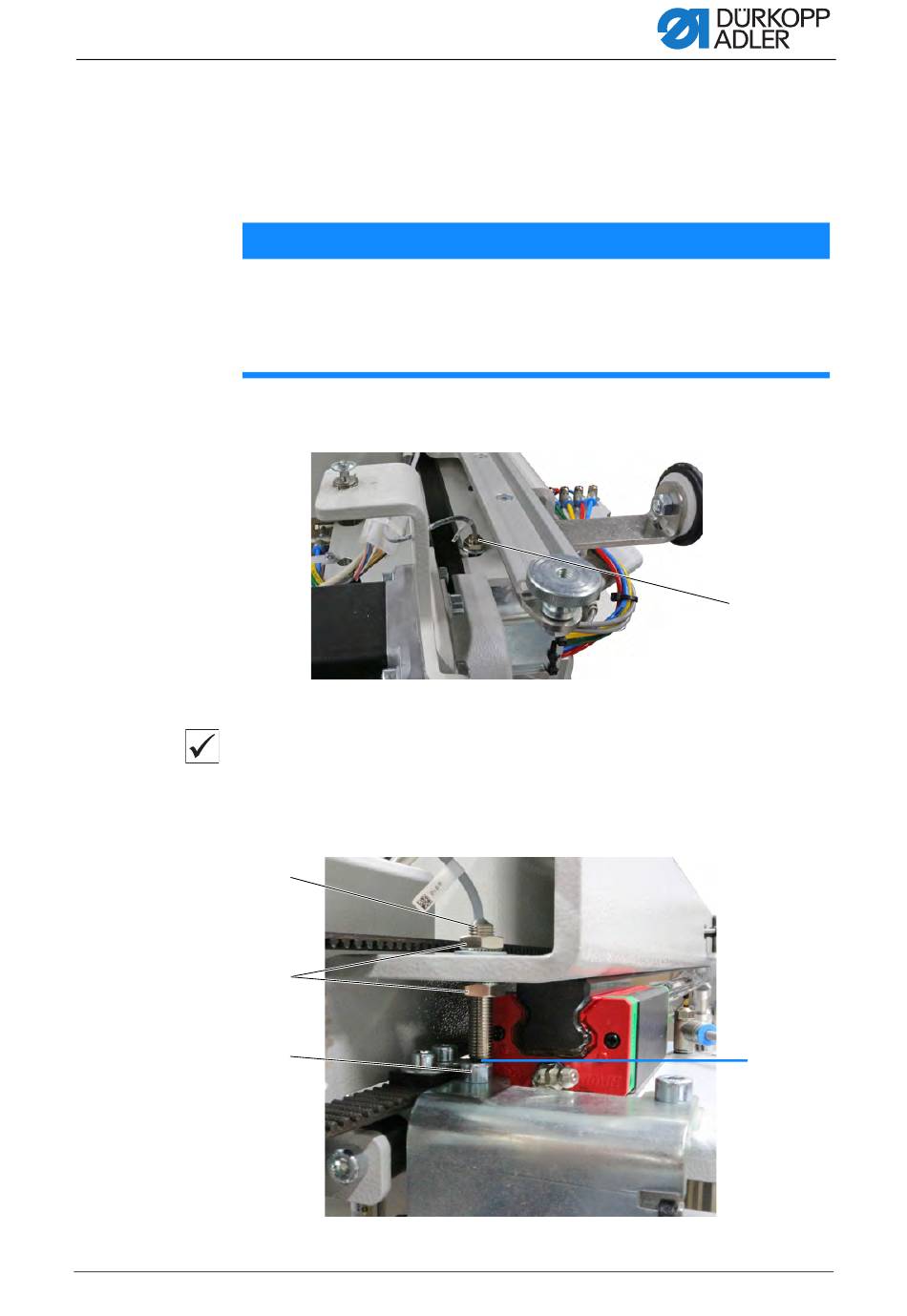

Fig. 85: Ajuste de la posición de referencia del carro de transporte (1)
(1) - Interruptor de referencia
Ajuste correcto
El interruptor de referencia (1) determina la posición final trasera y
mediante un tramo predeterminado fijo la posición final delantera del
carro de transporte.
Fig. 86: Ajuste de la posición de referencia del carro de transporte (2)
(1) - Interruptor de referencia
(2) - Tuercas
Instrucciones de servicio 755 S - 02.0 - 03/2019
NOTA
Posibles daños materiales
Colisión y daño funcional a la máquina.
Compruebe la distancia entre el interruptor de referencia y el tornillo
de conmutación.
①
②
③
(3) - Tornillo de conmutación
①
0,5 mm
