mabe Sirius Serie Manual De Servicio página 47

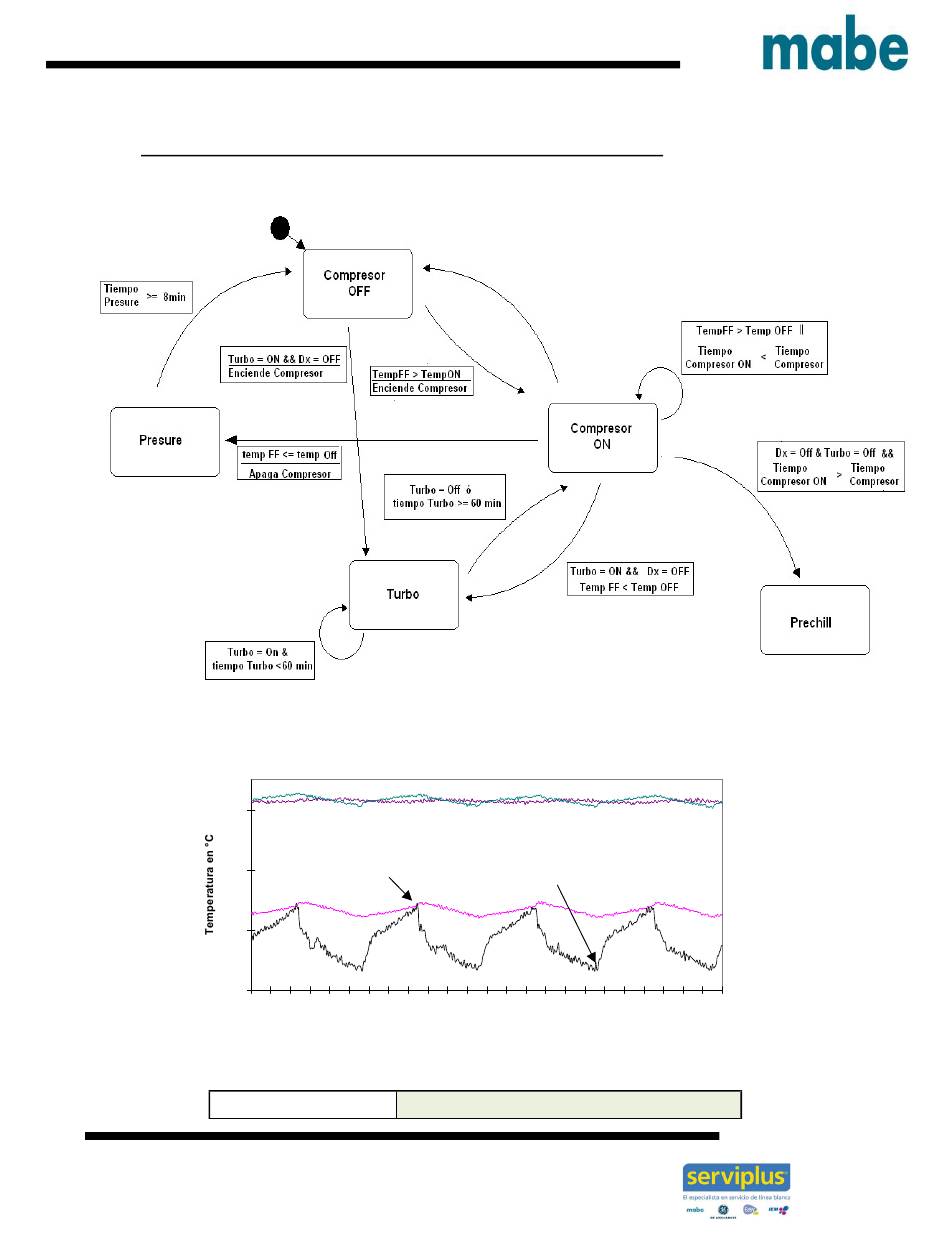

3.3.2 Flow Chart de Lógica de Operación General (figura 5)
Figura 5. Diagrama de estados de la operación Normal del Control
0
Temperatura de Temperatura de
Arranque Compresor Paro Compresor
-10
-20
-30
0 60 120 180 240
Tiem po en Minutos
Figura 6. Ejemplo de Gráfica que muestra la operación Normal del Control
NIVEL
- 47 -
