Mantenimiento
6. Colocar anillo obturador (2) en la carcasa del
cilindro de salida (7).
7. Enroscar soportes roscados (1) en la carcasa
del cilindro de salida (7).
9.5.5 Desensamblar la válvula antirretorno
en el émbolo

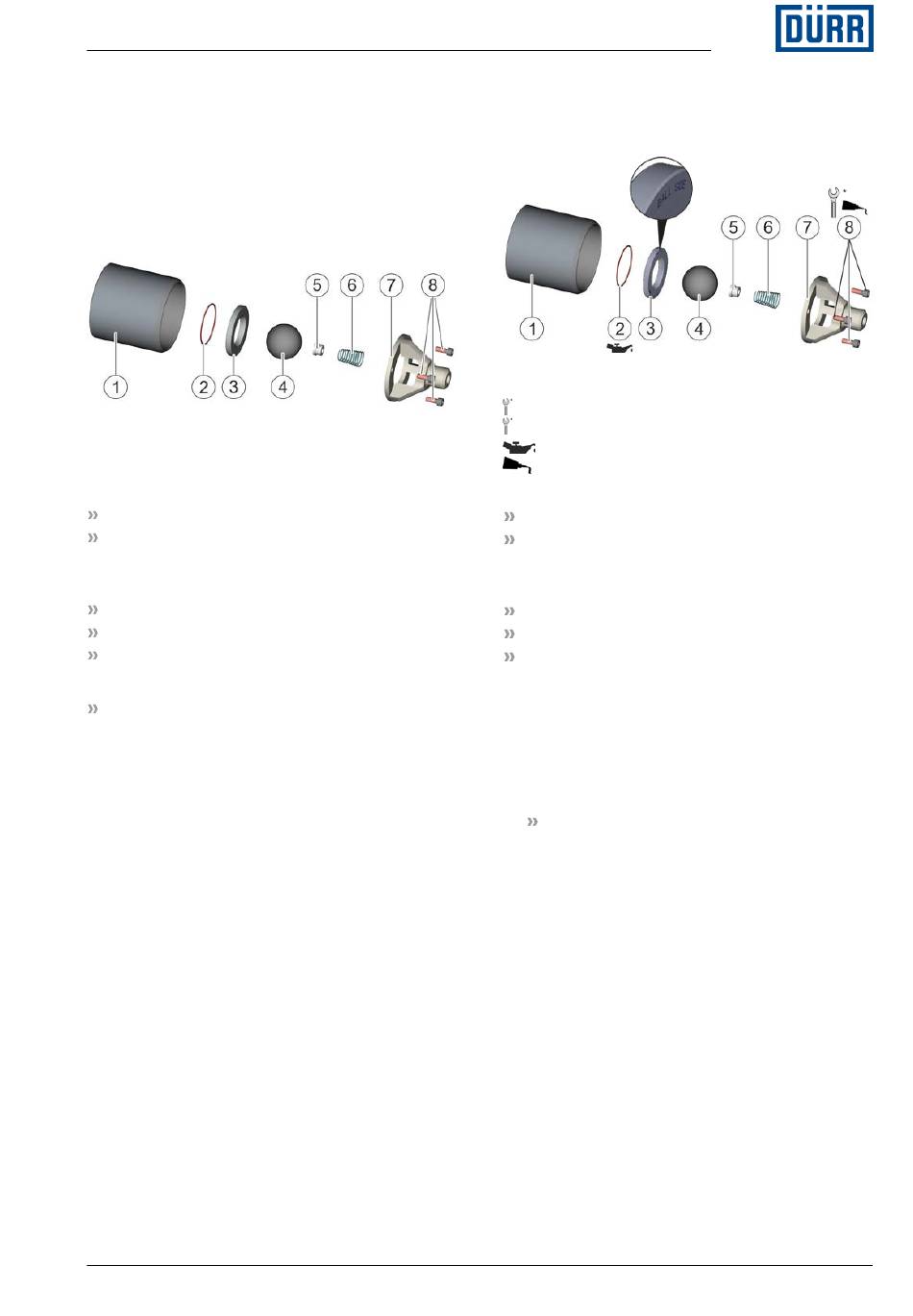

Fig. 18: Desensamblar válvula antirretorno en
émbolo
Personal:
Mecánico
+ Cualificación adicional protección contra
explosiones
Equipo de protección:
Guantes de protección
Ropa protectora de trabajo
Calzado de seguridad antiestático
Requisito:
El cilindro de salida está desmontado Ä «Des-
montar el cilindro de salida».
1. Aflojar tres tornillos (8).
2. Extraer guía válvula de bola (7) del émbolo (1).
3. Retirar bola (4), soporte resorte de presión (5) y
resorte de presión (6) de guía válvula de bola
(7).
4. Retirar arandela de obturación (3).
5. Retirar junta tórica (2).
03/2020
9.5.6 Ensamblar la válvula antirretorno en el
Fig. 19: Ensamblar válvula antirretorno en émbolo
Personal:
Mecánico
+ Cualificación adicional protección contra
explosiones
Equipo de protección:
Guantes de protección
Ropa protectora de trabajo
Calzado de seguridad antiestático
1. Engrasar la junta tórica (2).
2. Introducir junta tórica (2) en émbolo (1).
3. Introducir arandela de obturación (3) en émbolo
(1).
Tener en cuenta la orientación de la arandela
de obturación:
4. Colocar bola (4) en el cono obturador de la
arandela de obturación (3).
5. Insertar resorte de presión (6) y soporte de
resorte de presión (5) en guía de válvula de
bola (7).
6. Untar los tornillos (8) con Loctite.
7. Enroscar firmemente guía de válvula de bola
(7) con tres tornillos (8). Respetar el par de
apriete.
EcoPump HPE - MPU00001ES
émbolo
N24260002, N24260014, N24260017: 2 Nm
N24260003, N24260015, N24260018: 6 Nm
Klüber Syntheso GLEP 1
Loctite 222
Grabado «Ball Side» en dirección bola
27/60
