PASO 7 - CONECTAR EL CABLE DE ALIMENTACIÓN
1. Retire la tuerca de la terminal
negativa (-) de la batería (FIG.
24-1). Desconecte el cable negativo
(-) de la batería (FIG. 24-1).
2. Retire la tuerca de la terminal
positiva (+) en la batería (FIG.
24-1).
3. Conecte el cable en el disyuntor
positivo (+) a la terminal
positiva (+) de la batería (FIG.
24-2). Luego, vuelva a instalar
la tuerca en la terminal positiva
(+) de la batería (FIG. 24-2).
4. Vuelva a conectar el cable negativo
(-) de la batería a la terminal
negativa (-) de la batería (FIG.
24-3). Luego, vuelva a instalar
la tuerca en la terminal negativa (-)
de la batería (FIG. 24-3).

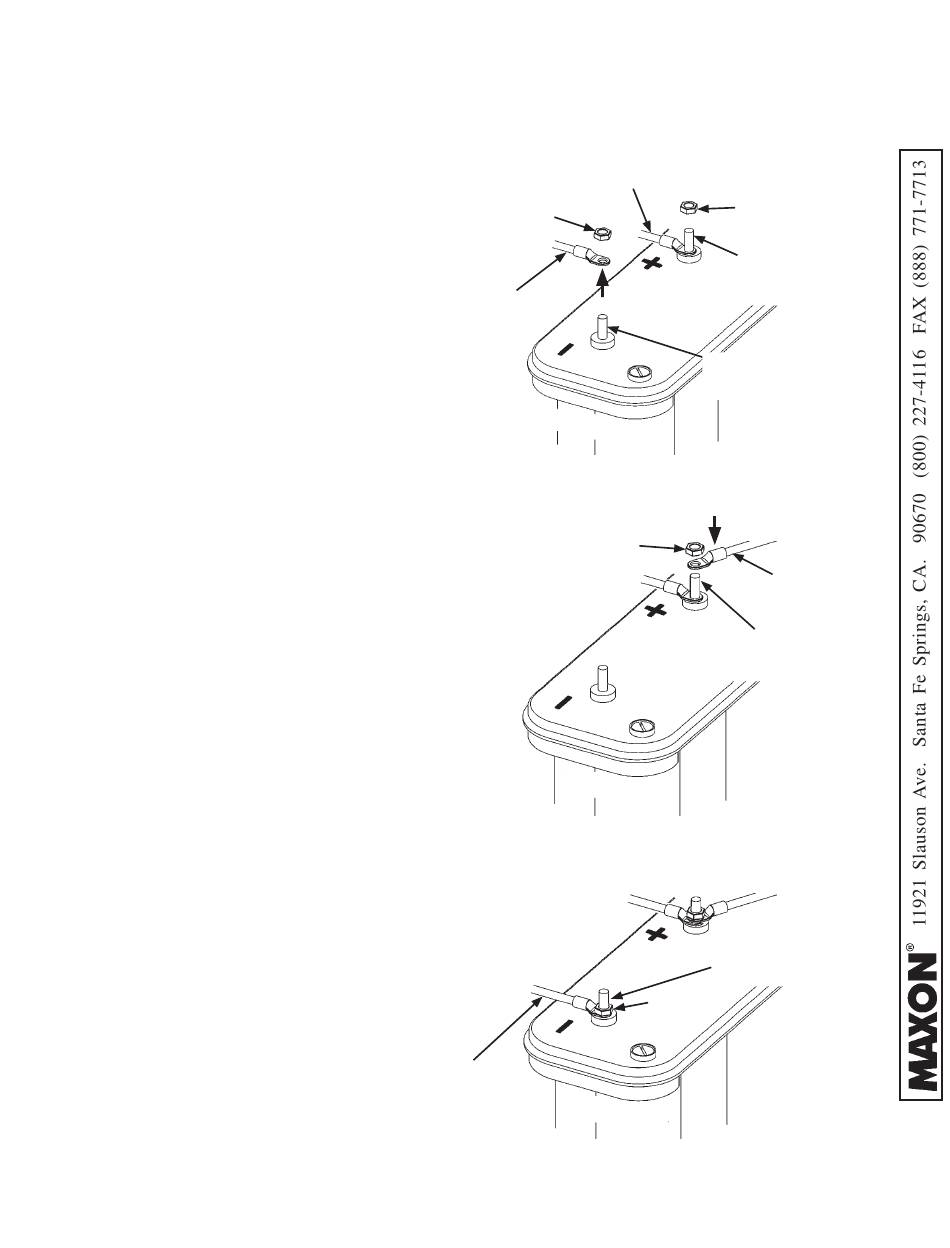

ELÉCTRICA A LA BATERÍA
