2. Montaje
2.3

Montaje/desmontaje del portaetiquetas (opcional)

Montaje
Desmontaje
1
Alojamiento del
portaetiquetas en
la placa de
encadenamiento
2
Portaetiquetas

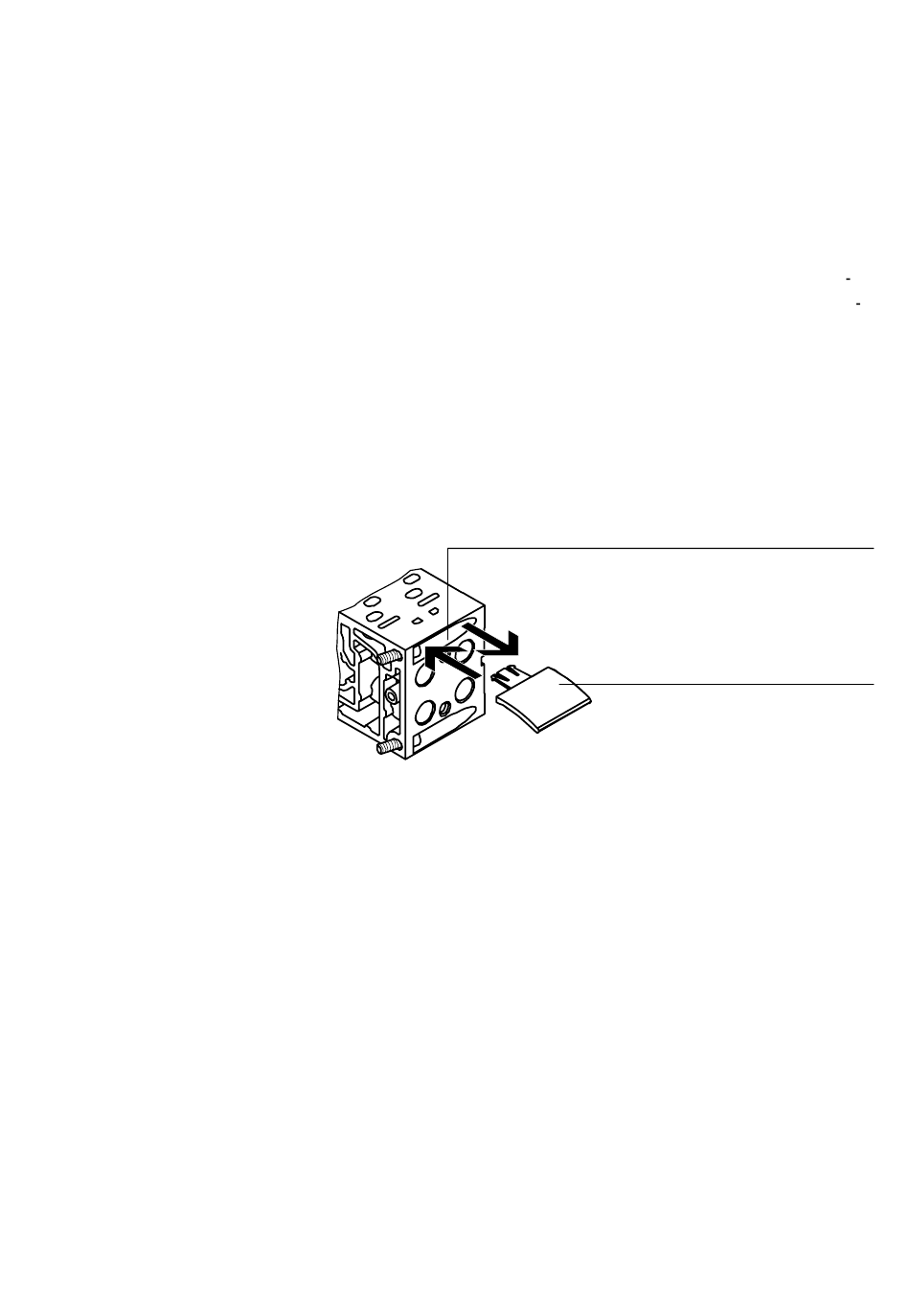

Figura 2/4: Montaje del portaetiquetas
Festo P.BE−VTSA−44−ES es 0705c
En cada placa de encadenamiento puede montarse un por
taetiquetas rotulable para marcar las válvulas o las conexio
nes de trabajo.
Encaje los portaetiquetas en los rebajes de las placas de
encadenamiento (véase la fig.).
Tire de los portaetiquetas para sacarlos de su soporte en la
placa de encadenamiento.
