Instalación De La Placa Del Lector De Tarjetas Inteligentes - Dell Latitude 5490 Manual Del Propietário

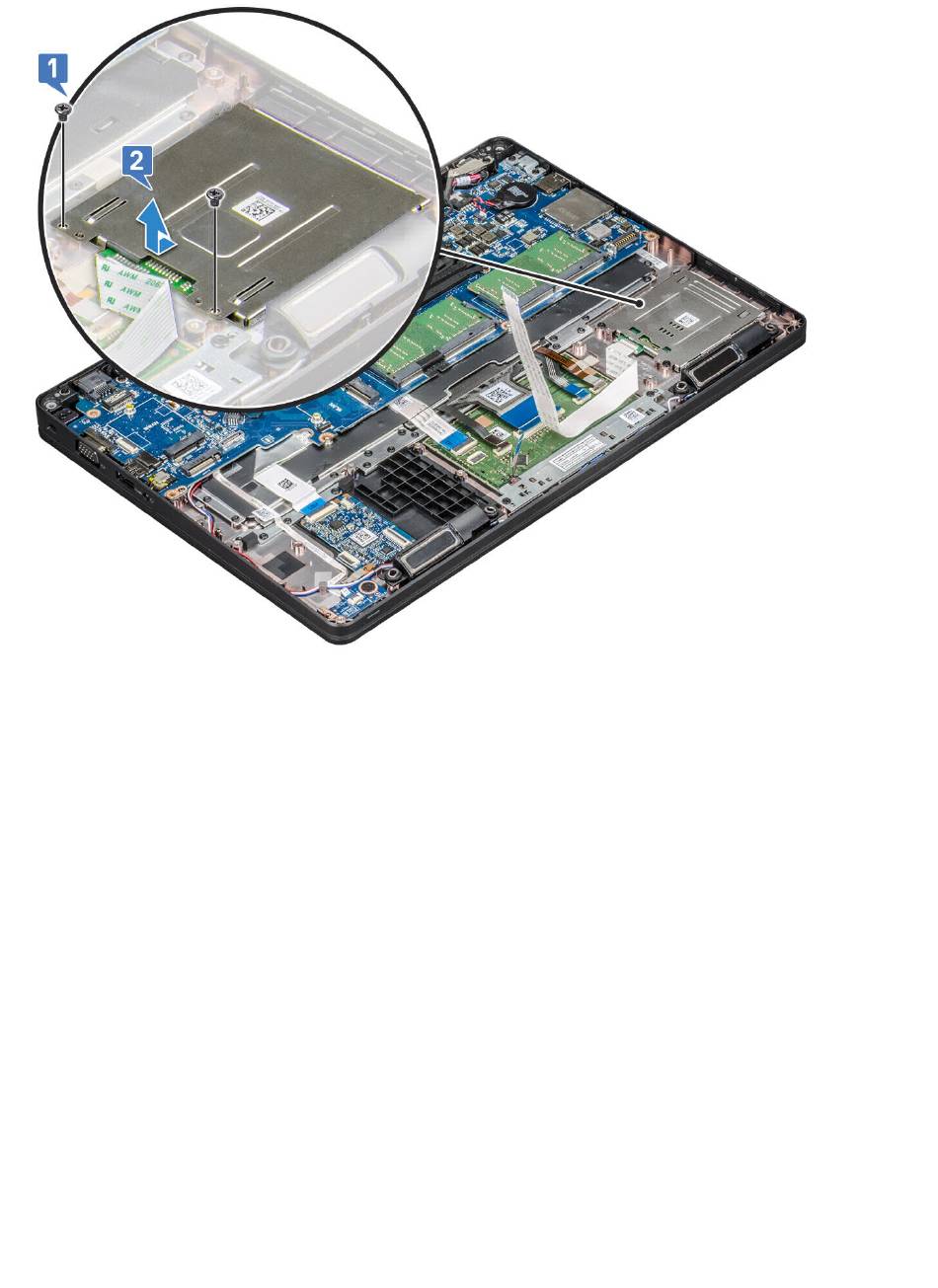

Instalación de la placa del lector de tarjetas inteligentes
1 Inserte la placa del lector de tarjetas inteligentes de forma tal que quede alineada con las lengüetas del chasis.
2 Coloque los 2 tornillos (M2x3) para fijar la placa del lector de tarjetas inteligentes al sistema.
3 Conecte el cable de la almohadilla de contacto al conector correspondiente de la placa base.
4 Coloque el cable de la placa del lector de tarjetas inteligentes y conéctelo al conector.
5 Coloque:
a carcasa del chasis
b Tarjeta WWAN (opcional)
c Tarjeta WLAN
d Marco de SSD
e la tarjeta SSD
f conjunto del
g La batería
h La cubierta de la base
6 Siga los procedimientos que se describen en Después de manipular el interior del equipo.
Extracción e instalación de componentes 37
