Madera contrachapada
de 3/4" (19 mm)
12. Coloque la bañera de hidromasaje en el subpiso
Asegúrese de que haya una lona u otro revestimiento protector en la bañera de hidromasaje.
Verifique que los postes de madera estén dentro de 1/8" (3 mm) de la bañera de hidromasaje en los
lugares recomendados para los clips de soporte. Utilice cuñas si es necesario.
Coloque el labio inferior del clip de sujeción debajo del filo de la bañera de hidromasaje y coloque
la lengüeta contra el reborde de la bañera.
Taladre orificios guía a través del reborde en los lugares para los clips de sujeción con el fin de
evitar fisurar el reborde al instalar los herrajes.
Deslice el clip de sujeción en su lugar entre el centro del poste y la bañera de hidromasaje.
NOTA: Si va a utilizar clavos de techar galvanizados, tenga cuidado al martillar para evitar golpear la
bañera de hidromasaje.
Fije los clips de sujeción con tornillos de cabeza plana no cónica galvanizados o enchapados.
1105582-2-F
Clip de sujeción
18-3/4"
(476 mm)
13/16" (21 mm)
5-1/4" (133 mm) para la serie 7726, 7727 y 7728
5-15/16" (135 mm) para la serie 7730 y 7731

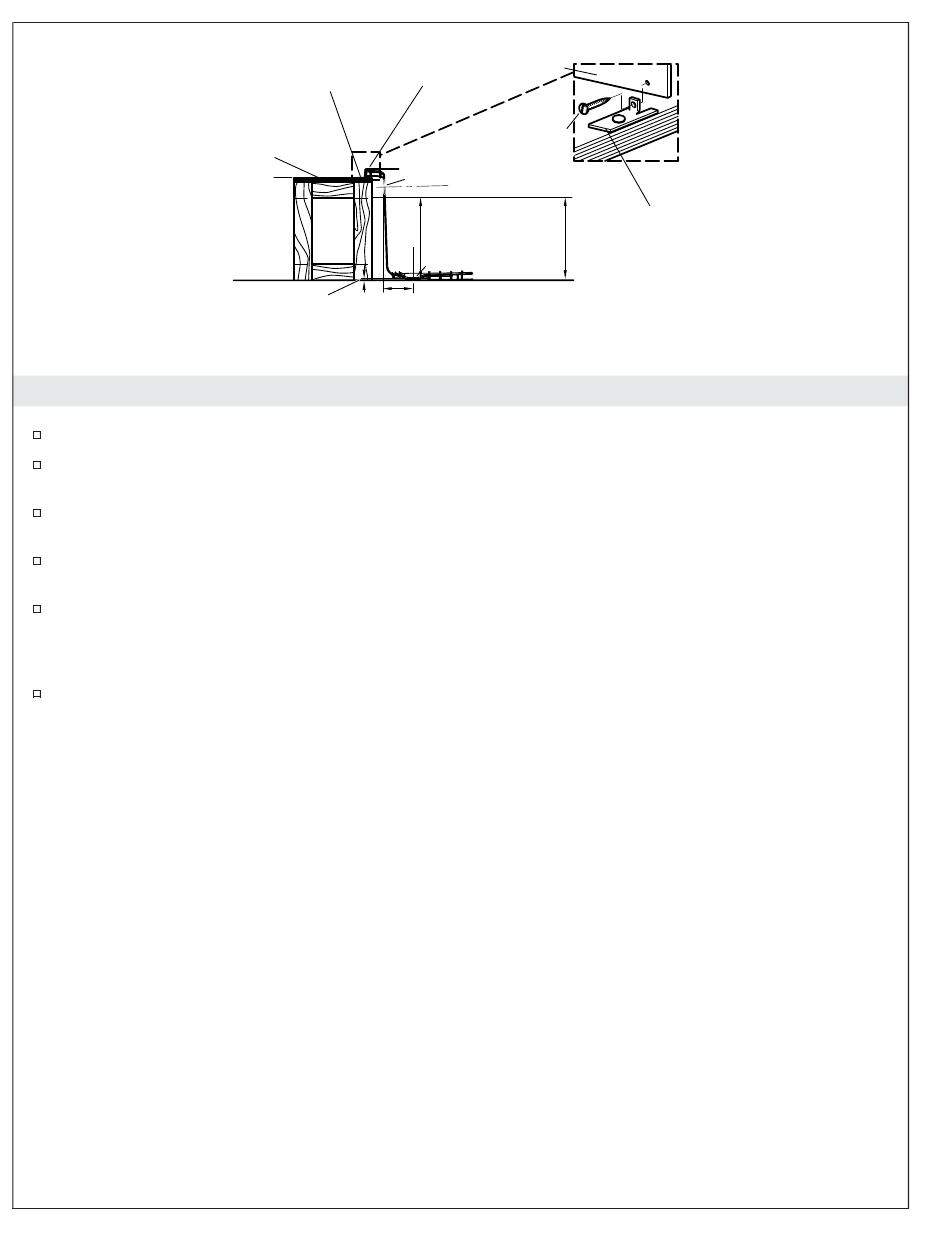

Sección en el lado del desagüe
Reborde
Reborde
Tornillo
Rebosadero
de Ø 2-1/2" (64 mm)
16-1/2" (419 mm)
17"
Desagüe de
(432 mm)
Ø 2" (51 mm)
Español-18
Clip de sujeción
