Instalación
8.4.4 Codificación mecánica de la conexión de los bornes
La conexión de bornes se puede codificar con un sistema de codificación mecánico.
El sistema de codificación está disponible opcionalmente è www.festo.com/catalogue.
– Recomendación: proporcionar a cada contacto con un elemento de codificación.
1 Regleta de bornes
2 Perfil de codificación para la ranura de la re-
gleta de bornes

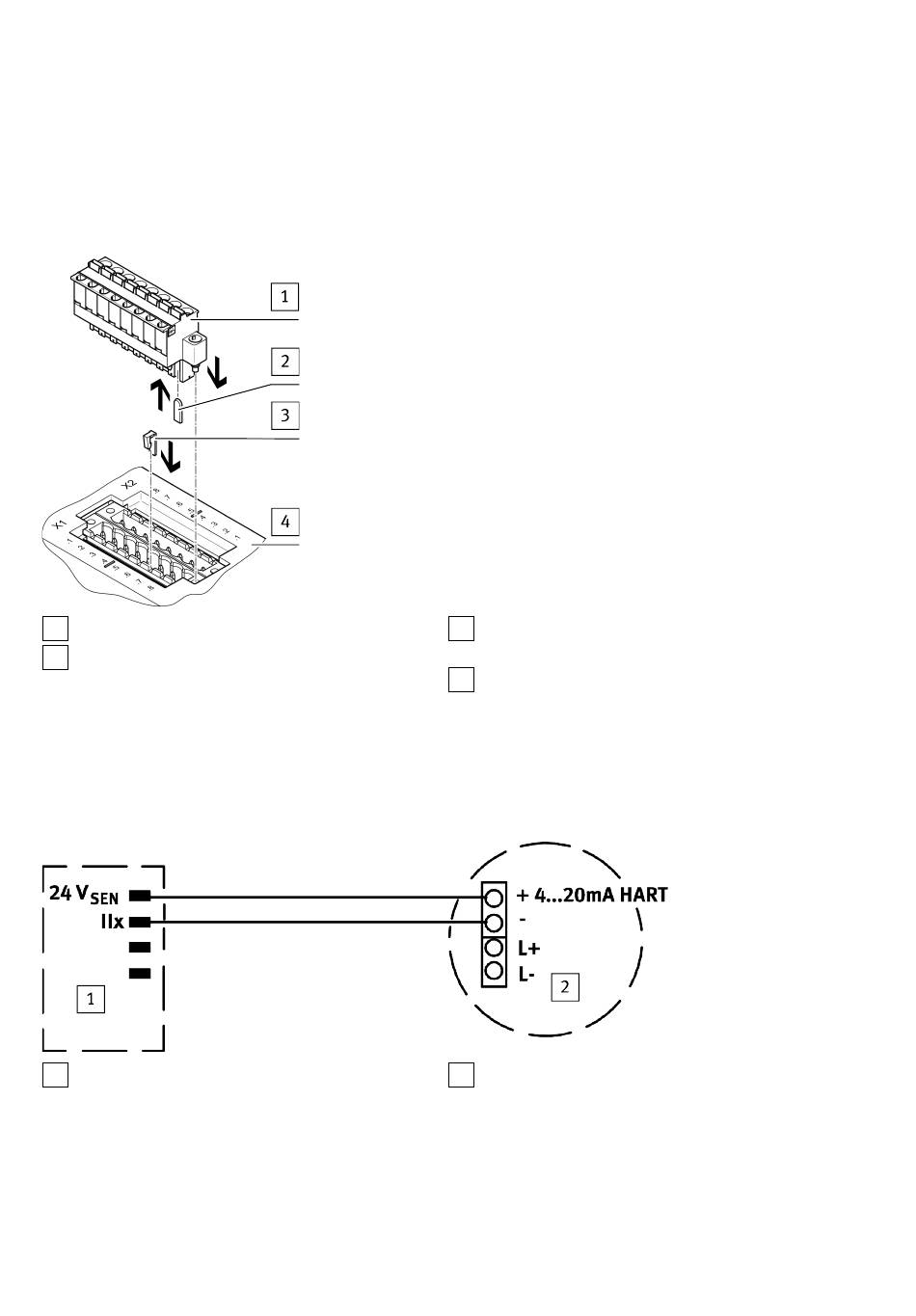

Fig. 11 Uso del sistema de codificación mecánico
8.5 Escenarios de conexión
8.5.1 Conexión de 2 hilos de transmisores HART pasivos
1 Módulo de entrada HART: activo
Fig. 12 Conexión de 2 hilos de un transmisor HART pasivo
Alimentación de energía para el transmisor HART, para la comunicación HART y para los valores efecti-
vos del mismo circuito eléctrico
26
3 Pestaña de codificación para el orificio del
Conector de bandeja
4 Conector de bandeja
2 Transmisor HART: pasivo
