Instalación
Conexión de los conectores mediante la técnica de bornes atornillados

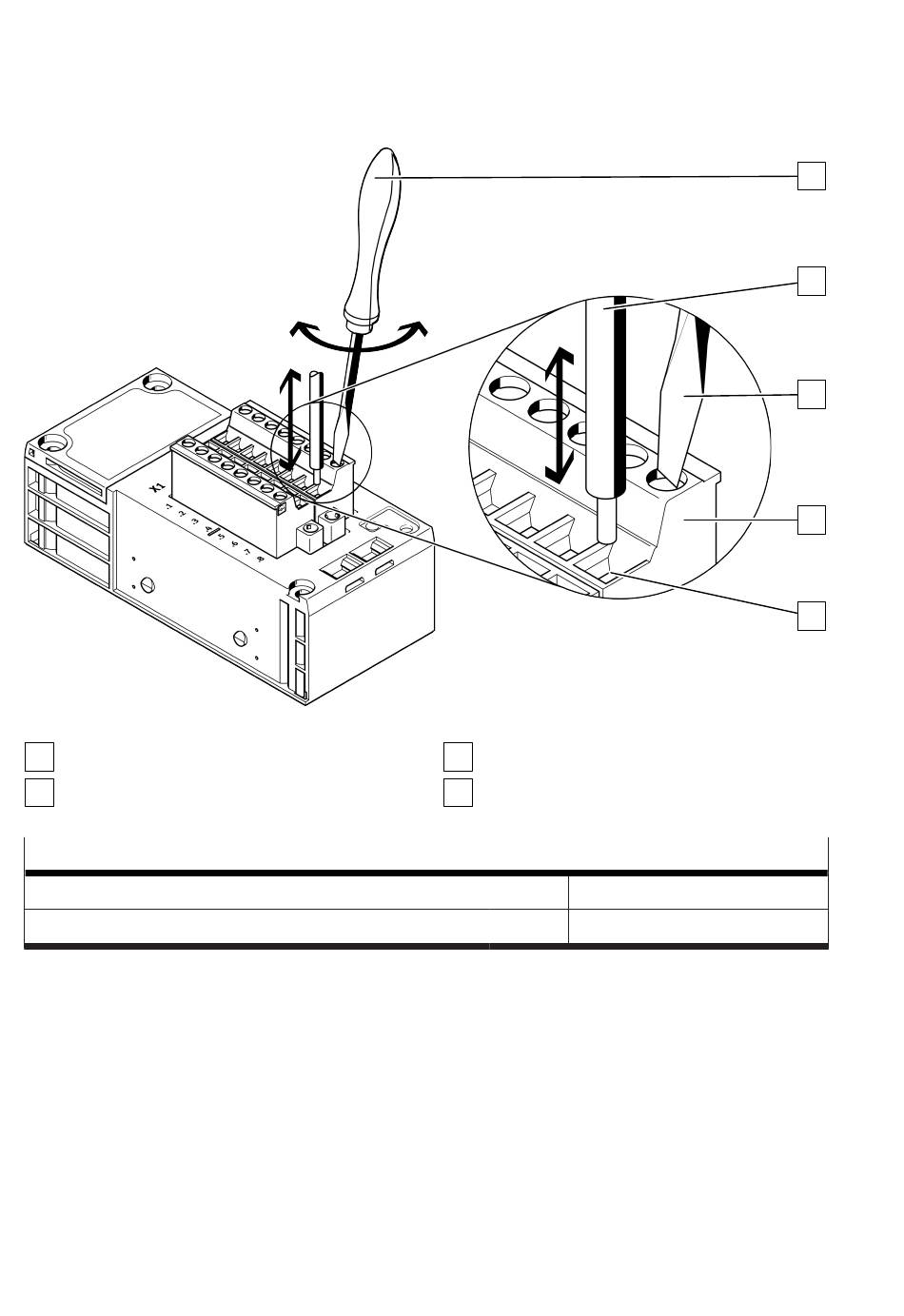

Fig. 10: Conexión de los cables de conexión con la técnica de borne atornillado
1
Destornillador
2
Cable
Borne atornillado NECU-L3G8-C2-...
Sección del conductor con funda terminal de cable
Longitud pelada
Tab. 12: Especificación del borne atornillado
– Emplear solamente regletas de bornes adecuadas è www.festo.com/catalogue.
– Conectar solamente un cable por borne atornillado.
– Aflojar el borne atornillado, introducir el extremo del cable con la funda terminal de cable y apretar
el borne nuevamente (par de apriete: 0,5 ... 0,6 Nm).
6.4.4 Codificación mecánica de la conexión de los bornes
La conexión de bornes se puede codificar con un sistema de codificación mecánico.
El sistema de codificación está disponible opcionalmente è www.festo.com/catalogue.
– Recomendación: proporcionar a cada contacto con un elemento de codificación.
22
3
Borne atornillado
4
Abertura del borne
[mm ] 0,25 ... 2,5
2
[mm] 10
