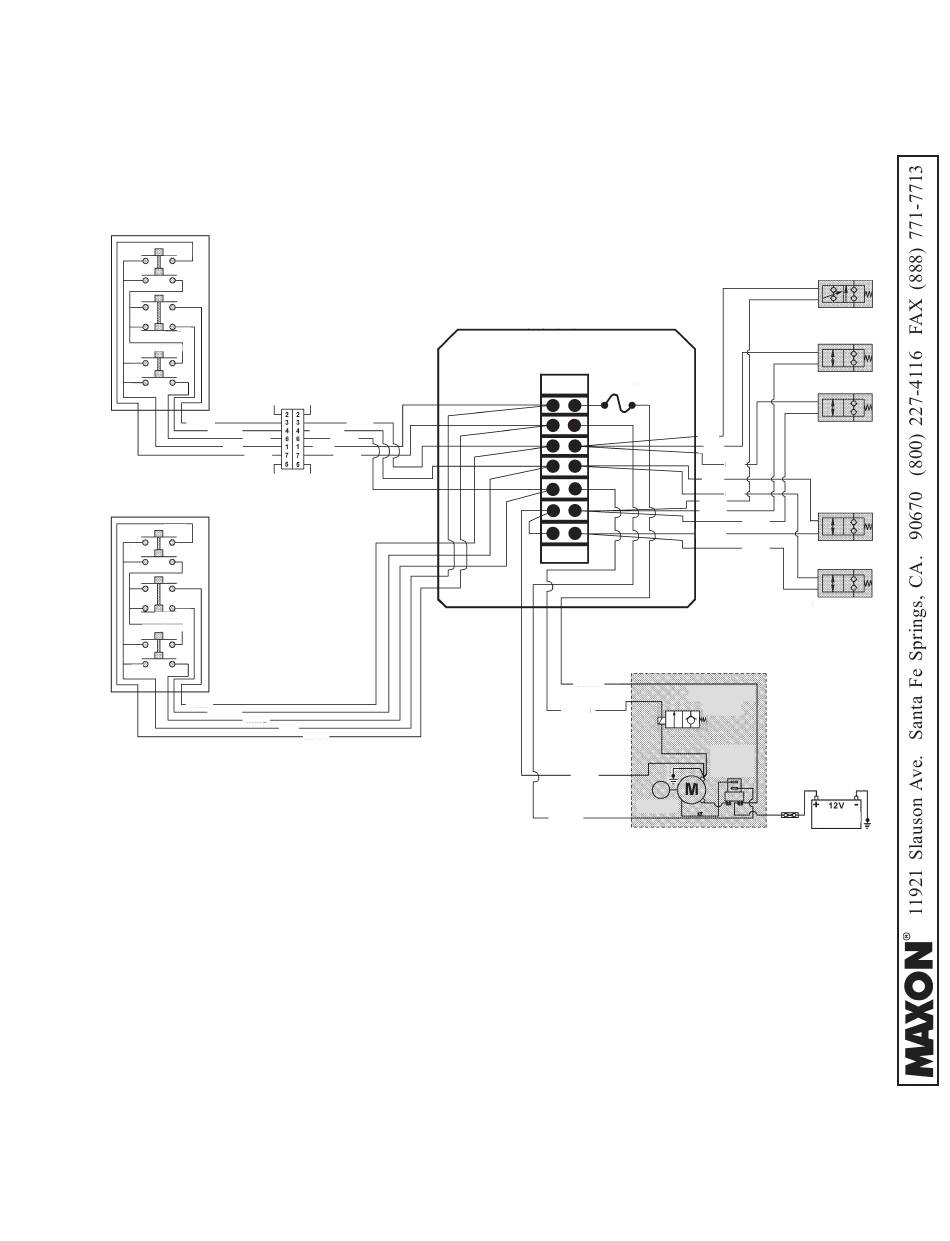

Diagrama eléctrico, 12V (con auto-abatimiento)
Control interno
Elevar
No
No
Inclinar
No
NC
Inclinar
Descender
No
No
No se usa
Verde
Naranja
Blanco
Rojo
Negro
No se usa
Control externo
Elevar
No
No
Inclinar
No
NC
Inclinar
Descender
No
No
Verde
Naranja
Blanco
Rojo
Cable de control
interno
No se usa
Verde
Naranja
Blanco
Rojo
Negro
No se usa
Negro
FIG. 65-1
65
10 A
Azul
Azul
Azul
Azul
Azul
Café
Café
Café
Negro
Válv. solen.
2-vías
Café
Interrup.
encend
Blanco
Bomba
Amarillo
Bomba 12 V
(ref. 5-65080)
INTENSIFIER
CHANGEOVER
VALVE
Solenoide de válv. lógica
cilínd. de inclinación
Solenoide de
válv. lógica
cilínd. de
inclinación
Solenoide de
válv. lógica
cilínd. elev.
Café
Café
Solenoide de
válv. lógica
cilínd. elev.
Batería
200 A
