Endress+Hauser Oxymax COS61D Manual De Instrucciones Abreviado

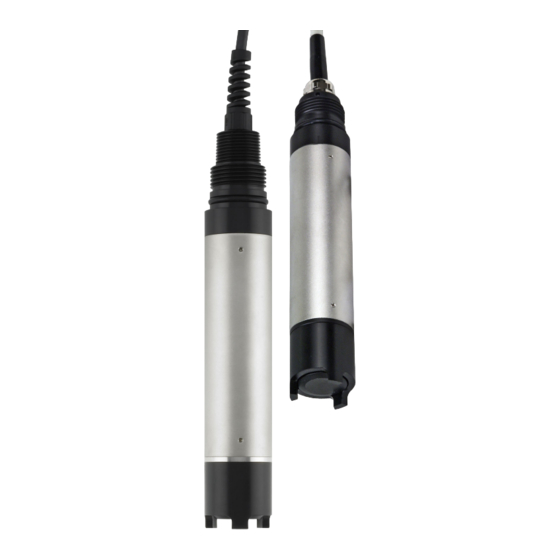

Sensor óptico para la medición del oxígeno disuelto con protocolo memosens
Ocultar thumbs
Ver también para Oxymax COS61D:
- Manual de instrucciones (32 páginas) ,
- Manual de instrucciones (44 páginas) ,
- Manual de instrucciones abreviado (24 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
KA01133C/23/ES/03.18
71413277
2018-07-17
Products
Manual de instrucciones
abreviado
Oxymax COS61D
Sensor óptico para la medición del oxígeno disuelto
Con protocolo Memosens
Se trata de un manual de instrucciones abreviado; sus
instrucciones no sustituyen al manual de instrucciones del
equipo.
Puede encontrar información detallada sobre el equipo en el
Manual de instrucciones y en la documentación adicional
disponible en:
• www.endress.com/device-viewer
• Teléfono móvil inteligente/tableta: Endress+Hauser
Operations App
Solutions
Services
Publicidad
Tabla de contenido
Manuales relacionados para Endress+Hauser Oxymax COS61D
Resumen de contenidos para Endress+Hauser Oxymax COS61D
- Página 1 Se trata de un manual de instrucciones abreviado; sus instrucciones no sustituyen al manual de instrucciones del equipo. Puede encontrar información detallada sobre el equipo en el Manual de instrucciones y en la documentación adicional disponible en: • www.endress.com/device-viewer • Teléfono móvil inteligente/tableta: Endress+Hauser Operations App...
- Página 2 Oxymax COS61D Order code 00X00-XXXX0XX0XXX Ser. No.: X000X000000 TAG No.: XXX000 Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Página 3: Tabla De Contenido
Oxymax COS61D Índice de contenidos Índice de contenidos Sobre este documento ............4 Avisos . -
Página 4: Sobre Este Documento
Sobre este documento Oxymax COS61D Sobre este documento Avisos Estructura de la información Significado Este símbolo le alerta ante una situación peligrosa. PELIGRO No evitar dicha situación peligrosa puede provocar lesiones muy graves o Causas (/consecuencias) accidentes mortales. Consecuencias del no cumplimiento (si procede) ‣... -
Página 5: Instrucciones Básicas De Seguridad
Oxymax COS61D Instrucciones básicas de seguridad Instrucciones básicas de seguridad Requisitos para el personal • La instalación, la puesta en marcha, las operaciones de configuración y el mantenimiento del sistema de medición solo deben ser realizadas por personal técnico cualificado y formado para ello. -
Página 6: Compatibilidad Electromagnética
Instrucciones básicas de seguridad Oxymax COS61D Compatibilidad electromagnética • La compatibilidad electromagnética de este equipo ha sido verificada conforme a las normas europeas pertinentes de aplicación industrial. • La compatibilidad electromagnética indicada se mantiene no obstante únicamente si se conecta el equipo conforme al presente manual de instrucciones. -
Página 7: Instalación
Oxymax COS61D Instalación Instalación Condiciones de instalación 3.1.1 Orientación 45° 135° 45° 0° 180° A0032281 1 Ángulo de instalación Ángulo de inclinación recomendado El sensor debe instalarse con un ángulo de inclinación en un portasondas, un soporte o una conexión a proceso apta. -
Página 8: Montaje Del Sensor
Instalación Oxymax COS61D Montaje del sensor 3.2.1 Montaje de la unidad de limpieza Si la unidad de limpieza no se suministra en un estado de premontaje: Desenrosque el protector. Guarde el protector para una posible reutilización en el futuro sin la unidad de limpieza. -
Página 9: Instalación De Un Punto De Medición
Oxymax COS61D Instalación Conecte la manguera de suministro de aire comprimido (que se debe proporcionar en planta) o el compresor a la conexión de manguera de la unidad de limpieza. 3.2.2 Instalación de un punto de medición Se requiere la instalación de un portasondas apto (según la aplicación). -
Página 10: Error De Instalación
Instalación Oxymax COS61D AVISO Error de instalación Rotura de cables, pérdida del sensor debido a la separación de cables, desenrosque de la del cabezal de fluorescencia del. ‣ No instale el sensor de forma que cuelgue libremente del cable. ‣... -
Página 11: Ejemplos De Instalación
Oxymax COS61D Instalación Ejemplos de instalación 3.3.1 Funcionamiento en inmersión Soporte universal y conjunto de cadena A0030564 A0030565 2 Soporte de cadena en raíl 3 Soporte de cadena en poste Cadena Cubierta contra intemperie CYY101 Soporte Flexdip CYH112 Controlador / transmisor Raíl... - Página 12 Instalación Oxymax COS61D Soporte universal y tubo de inmersión fijo A0030567 4 Soporte de portasondas con tubo de inmersión Cubierta protectora Controlador / transmisor Flexdip Portasondas de inmersión CYA112 Sensor Oxymax Soporte de portasondas Flexdip CYH112 Endress+Hauser...
- Página 13 Oxymax COS61D Instalación Montaje en el borde de la balsa con tubo de inmersión A0030568 5 Montaje en el borde de la balsa Soporte de péndulo CYH112 Portasondas Flexdip CYA112 Flotador para portasondas Sensor Oxymax Endress+Hauser...
- Página 14 Instalación Oxymax COS61D Flotador El flotador CYA112 se debe utilizar en caso de grandes fluctuaciones en el nivel del agua, por ejemplo en ríos o lagos. Tendido de cables con protección contra tirones y lluvia Anillo de fijación para cuerda y cadenas con tornillo de terminal Terminales Ø15, 3 x 120 °...
-
Página 15: Portaelectrodos Coa250
Oxymax COS61D Instalación 3.3.2 Portaelectrodos COA250 A0030570 A0013319 8 Instalación en bypass con válvulas accionadas 7 COA250 manualmente o válvulas de solenoide Tubería principal Retorno de producto Sensor de oxígeno 4, 7 Válvulas accionadas manualmente o de solenoide Portaelectrodos COA250-A Codo de tubería de 90°... -
Página 16: Portasondas Retráctil Coa451
Instalación Oxymax COS61D 3.3.3 Portasondas retráctil COA451 Detail A, 90 ° r Detail A A0030571 9 Posiciones de instalación del sensor admisibles y no admisibles con el portasondas retráctil COA451 Tubería ascendente, mejor posición Tubería horizontal, sensor boca abajo, no admisible debido a la formación de bolsas de aire o burbujas de espuma Tubería horizontal, instalación lateral con ángulo de instalación admisible (acc. -
Página 17: Conexión Eléctrica
Oxymax COS61D Conexión eléctrica Conexión eléctrica ADVERTENCIA El equipo está activo. Una conexión incorrecta puede ocasionar lesiones o incluso la muerte. ‣ El conexionado eléctrico solo debe ser realizado por un técnico electricista. ‣ El electricista debe haber leído y entendido este manual de instrucciones, y debe seguir las instrucciones de este manual. -
Página 18: Aseguramiento Del Grado De Protección
Conexión eléctrica Oxymax COS61D Aseguramiento del grado de protección Solo se deben realizar las conexiones mecánicas y eléctricas que se describen en este manual y que sean necesarias para el uso previsto y requerido en el equipo entregado. ‣ Tenga el máximo cuidado cuando realice los trabajos. -
Página 19: Puesta En Marcha
única forma de garantizar la fiabilidad de las mediciones. Encontrará más información sobre este tema en el Manual de instrucciones del sensor. • Manual de instrucciones Oxymax COS61D, BA00460C • Manual de instrucciones del transmisor utilizado, como el BA01245C si se utiliza el Liquiline CM44x o CM44xR. - Página 20 *71413277* 71413277 www.addresses.endress.com...
