1 - Solte a trava do disco, girando o punho (1) no sentido anti-horário, Fig. 14;
2 - Pressione a trava do disco (2) para destravar o disco;
3 - Gire o disco para o lado desejado;
4 - Se o ângulo desejado for 0° - 15° - 22,5° - 31,6° ou 45°, o sua posição terá uma trava que facilitará o ajuste.
Caso o ângulo desejado for outro alinhe o indicador (3) no valor marcado na base da máquina.
5 - Após ajustar o ângulo desejado trave o disco, girando o punho (1) no sentido horário.

6.10. Ajuste batente de profundidade

ATENÇÃO: Primeiro certifique-se que a máquina está desligada e com o plugue fora da tomada.
• Para ajustar a profundidade de corte, faça a regulagem através do batente de corte (4), Fig. 15, de acordo com
o desejado.
1 - Solte a contra porca (3);
2 - Para fazer com que a máquina penetre mais na base gire o batente de corte (4) no sentido horário. Para fazer
com que máquina penetre menos na base gire o batente de corte (4) no sentido anti-horário;
3 - Gire cuidadosamente a lâmina da serra observando se ela não esta colidindo com qualquer outra parte da
máquina;
4 - Aperte a contra porca;
12
3 4
2

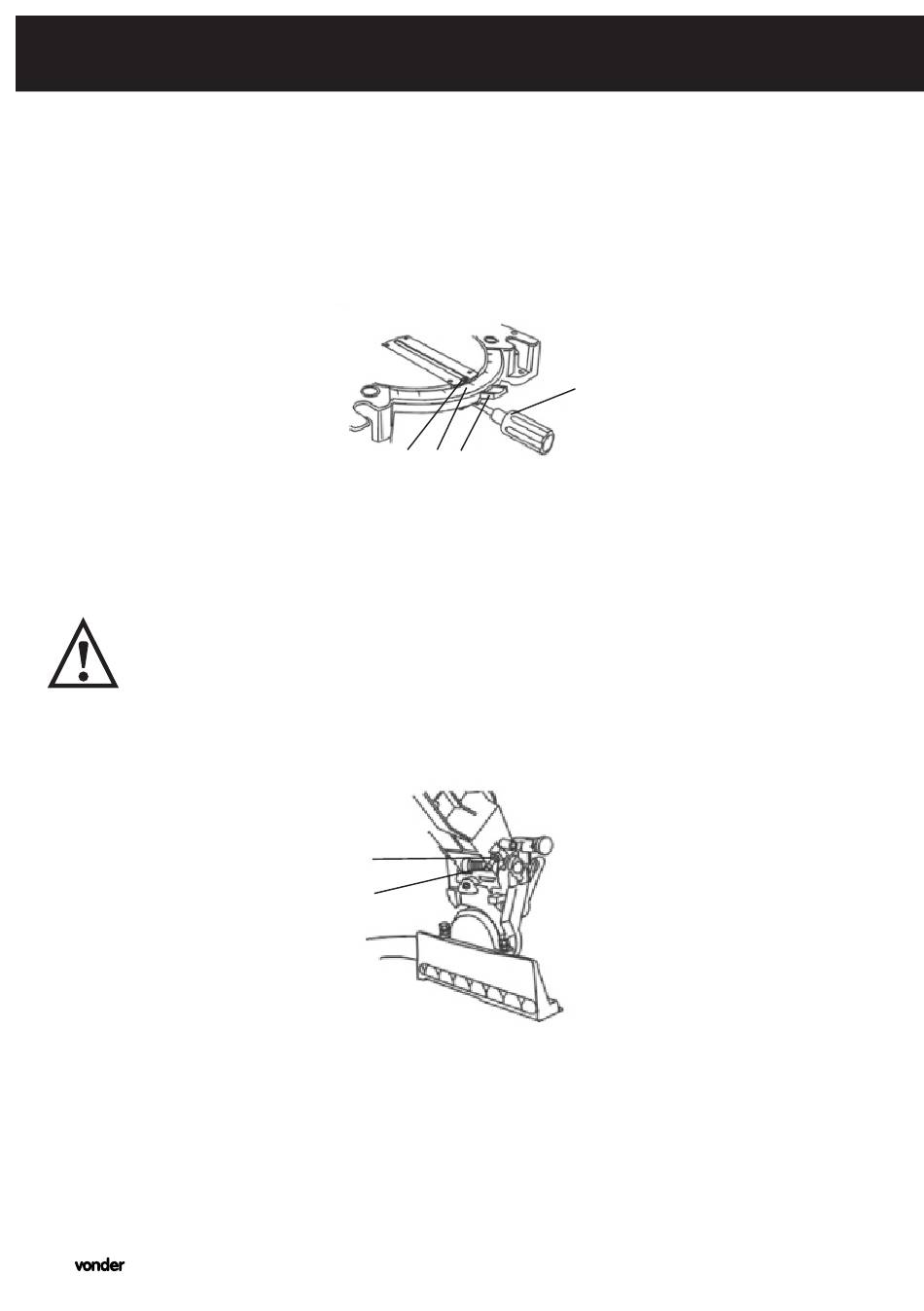

Fig. 14 – Ângulo de ajuste
3
4
Fig. 15 - Regulagem do batente de corte
