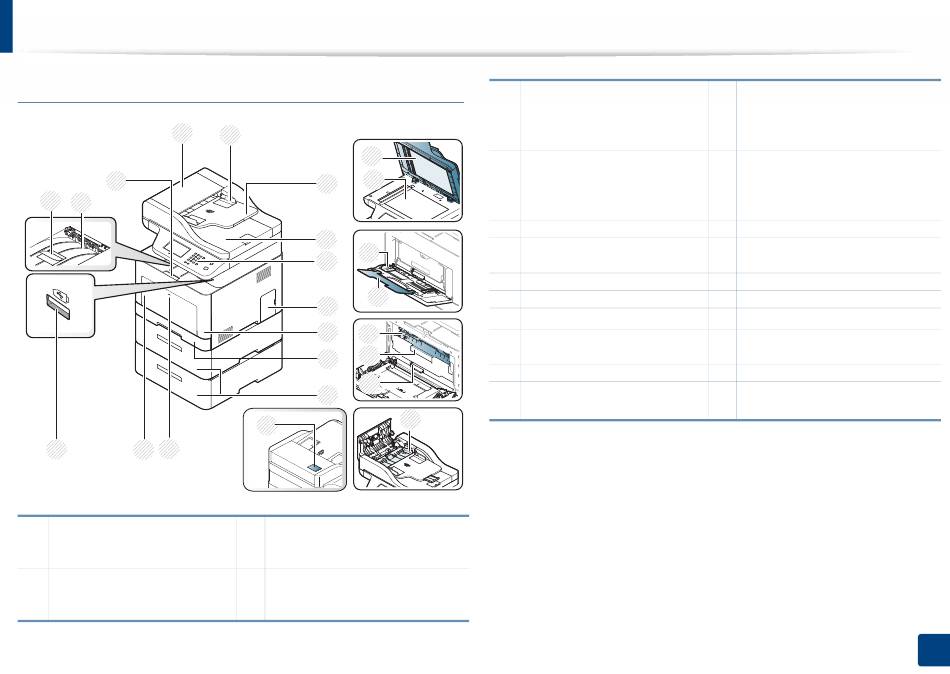

Descripción general del equipo
C306xFR series/C306xFW series
1
15
14 13
12
10
11
1 Alimentador automático de
documentos con inversión
(RADF)
2 Guía de ancho del Alimentador
automático de documentos
con inversión (RADF)
2
16
17
3
4
18
5
19
6
7
20
21
8
22
9
23
24
13
Bandeja de salida
14
Bandeja de soporte de salida
3 Bandeja de entrada del
Alimentador automático de
documentos con inversión
(RADF)
4 Bandeja de salida del
Alimentador automático de
documentos con inversión
(RADF)
5 Panel de control
6
Cubierta de la placa de control
7 Cubierta frontal
8 Bandeja 1
9 a
Bandeja opcional
10 Mecanismo de apertura de la
bandeja multiusos
11 Bandeja multiusos
12
Puerto de memoria USB
a. Instale la bandeja opcional si es necesario.
b. Solo C306xFW.
15
Asa de la cubierta frontal
16
Tapa del escáner
17 Cristal del escáner
18 Guías de ancho del papel de una
bandeja multiusos
19 Soporte de bandeja multiusos
20 Cartuchos de tóner
21 Asa del cartucho de tóner
22 Cinta de transferencia intermedia
(ITB)
23 Cubierta de atascos dúplex
24 Etiqueta NFC (Comunicación de
b
campo cercano)
