Elementos de indicación y de mando – Telemando
4.4 Telemando
11

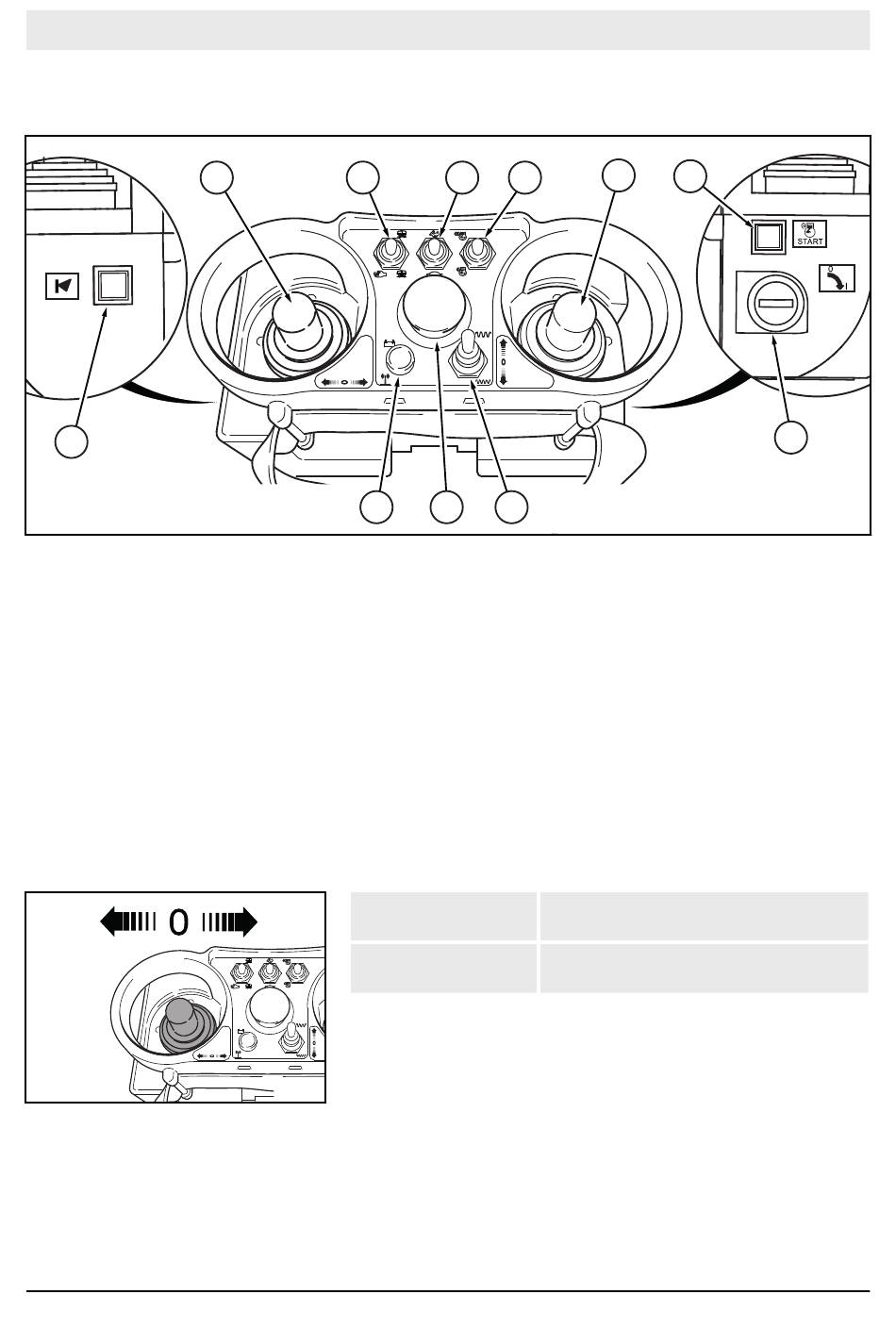

Fig. 33
1 Palanca de dirección
2 Interruptor basculante preselección de vibración
3 Interruptor basculante para niveles de marcha
4 Interruptor basculante para la velocidad del motor
5 Palanca de marcha
6 Botón de arranque
7 Interruptor de arranque
8 Interruptor basculante para vibración
9 Interruptor parada de emergencia
10 Lámpara de control servicio por radio
11 Pulsador de bocina
4.4.1 Palanca de dirección
Fig. 34
58
1 2
AUTOMATIC
10
Desplazar hacia la
izquierda
Desplazar hacia la
AUTOMATIC
MAX
derecha
MIN
B-720-0023
3 4
MAX
MIN
9 8
La máquina se dirige a la izquierda
La máquina se dirige a la derecha
