Cambio de los rodillos de alimentación
ADVERTENCIA
Apague la máquina antes de instalar o cambiar los rodi-
llos de alimentación.
Los alimentadores de hilo WF 52D están equipados con
rodillos de alimentación V1.0/V1.2 para hilo de acero.
Para otros hilos y tamaños se requiere la instalación de
un kit rodillos de alimentación adecuado (véase el capí-
tulo «Accesorios») y seguir las instrucciones:

Apague la alimentación.

Desbloquee los 4 rodillos girando los 4 engranajes
transportadores de cambio rápido [40].

Libere las palancas de los rodillos de presión [41].

Cambie los rodillos de alimentación [34] por otros
correspondientes al hilo utilizado.
ADVERTENCIA
Verifique que el forro de la antorcha y la punta de con-
tacto sean del tamaño adecuado para la medida de hilo
seleccionada.
ADVERTENCIA
Si el diámetro del hilo es mayor de 1,6 mm, deberá
cambiar las siguientes piezas:

La guía tubo de la consola de alimentación [37] y
[38].

La guía tubo de la toma Euro [36].

Bloquee los 4 rodillos nuevos girando los 4 engrana-
jes transportadores de cambio rápido [40].

Inserte el hilo a través del tubo guía, páselo por so-
bre el rodillo y, a través del tubo guía del conector ti-
po europeo, insértelo en el forro de la antorcha.
El hilo se puede empujar manualmente en el forro
unos pocos centímetros, y debería pasar fácilmente,
sin esfuerzo.

Bloquee las palancas de los rodillos de presión [41].
36

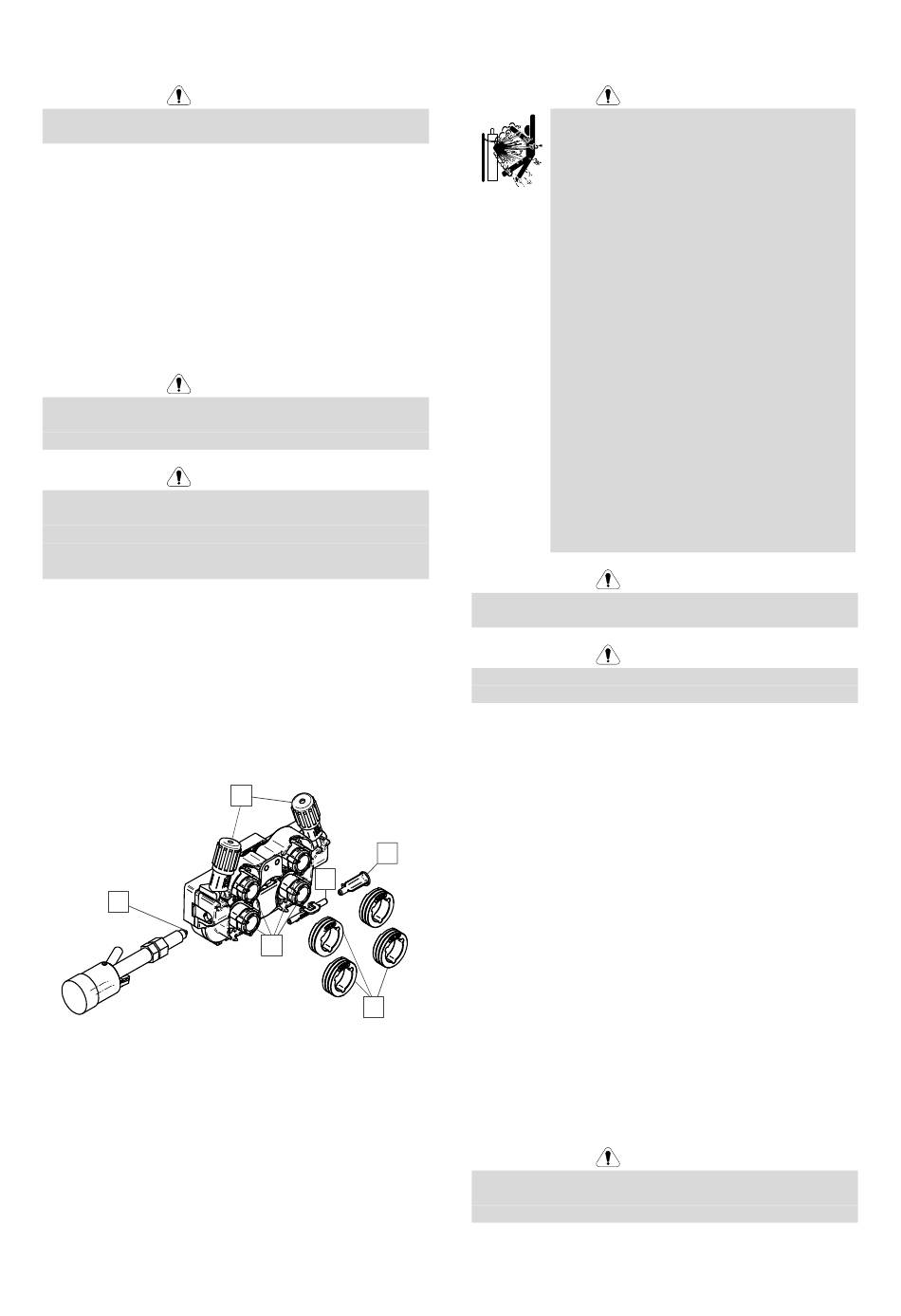

Figura 10
Español
41
38
37
40
39
Conexión de gas

EL CILINDRO de gas puede explotar si
está dañado.

Siempre asegure el cilindro de gas en
posición vertical, contra un soporte para
cilindros instalado en la pared o en un
carro portacilindros.

Mantenga el cilindro alejado de lugares
donde podría resultar dañado o ser so-
metido a altas temperaturas. Aléjelo de
los circuitos eléctricos para evitar posi-
bles explosiones o incendios.

Mantenga los cilindros alejados de la
soldadura y de otros circuitos eléctricos
energizados.

Nunca levante la máquina de soldar con
el cilindro montado en ella.

No deje que el electrodo de soldadura
toque el cilindro.

La acumulación de gas de protección
puede producir daños a la salud o cau-
sar la muerte. Utilice los cilindros en un
lugar bien ventilado para evitar la acu-
mulación de gas.

Si no utiliza el cilindro de gas, cierre bien
las válvulas para evitar fugas.
La máquina de soldar admite todos los gases de protec-
ción adecuados con una presión máxima de 5,0 bar.
Antes de usar el cilindro de gas, verifique que contenga
el gas adecuado para la finalidad deseada.

Apague la alimentación de la fuente de alimentación
de soldadura.

Instale un regulador de gas adecuado para el cilindro
de gas.

Conecte la manguera de gas al regulador y ajústela
con una abrazadera para mangueras.

El otro extremo de la manguera de gas se conecta al
conector de gas en el panel trasero de la fuente de
alimentación o directamente al conector rápido ubi-
cado en el panel trasero del alimentador de hilo. En-
contrará más detalles en el manual de instrucciones
de la fuente de alimentación.

Conecte mediante un cable de interconexión dedica-
do (véase
el capítulo «Accesorios») el alimentador de hilo y la
fuente de alimentación.

Conecte la corriente de entrada de la fuente de ali-
mentación de soldadura.

Abra la válvula del cilindro de gas.

Regule el caudal de gas de protección con el regula-
dor de gas.

Compruebe el caudal de gas con el Conmutador
Purga Gas [12].
Si desea soldar con el proceso GMAW empleando CO
como gas de protección, deberá utilizar un calentador de
gas CO .
2
20
