Diagrama Estallado; Diagrama De Despiece - Earlex HV2900 Instrucciones De Funcionamiento

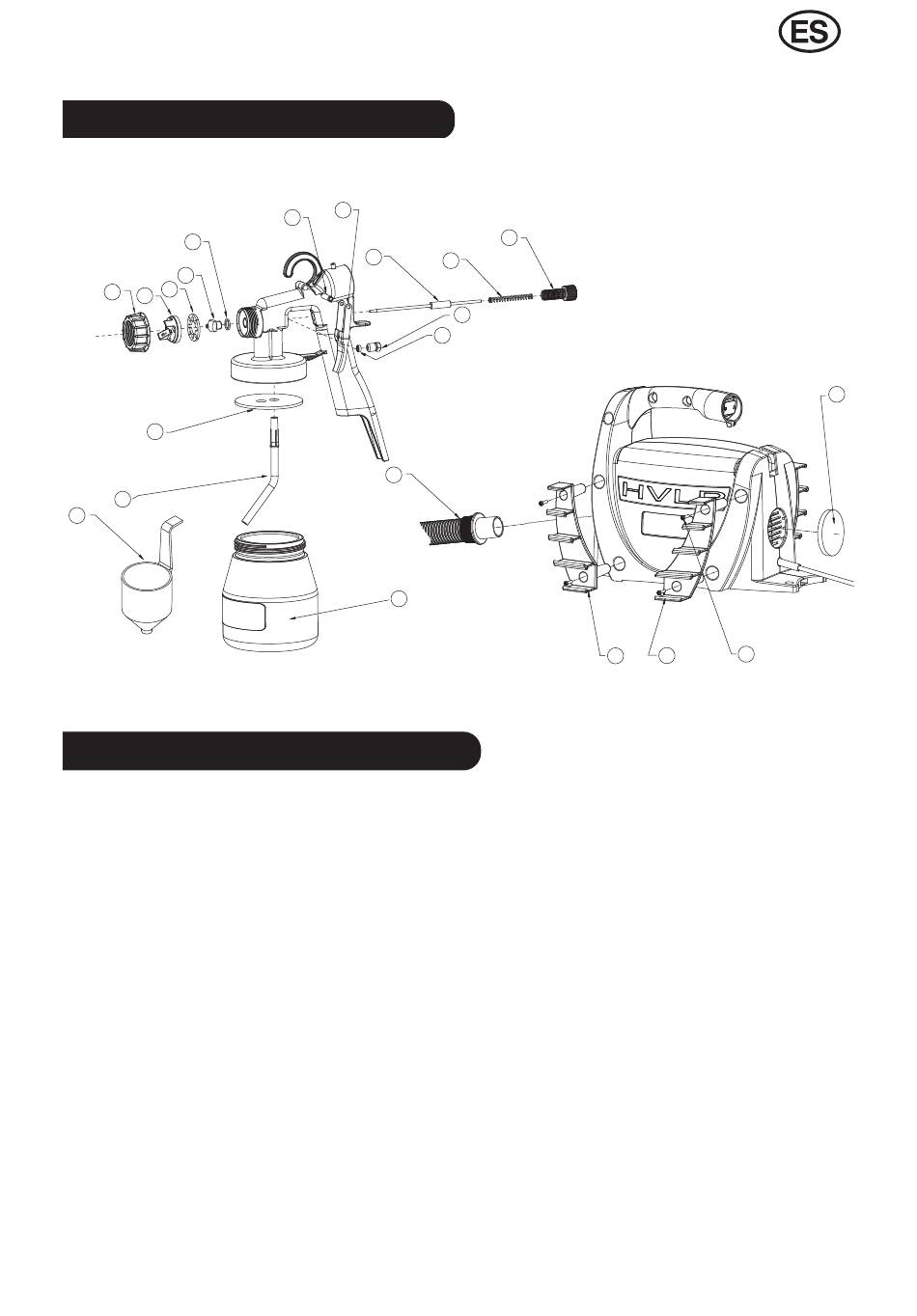

DIAGRAMA ESTALLADO

5
4
3
1
2
12
11
14

DIAGRAMA DE DESPIECE

Nº Descripción
01. Regulador del capuchón del aire
02. Capuchón del aire
03. Placa de caudal de aire
04. Boquilla de fluido de 3.0 mm (0.12")L1022
05. Junta de la boquilla de fluido
06. Aguja de 3.0mm (0.12")
07. Muelle
08. Tornillo regulador de fluido
09. Tuerca del prensaestopas
10. Junta del prensaestopas
11. Manguera de alimentación de producto L0214
15
16
6
7
10
17
13
Pieza Nº
L0215
L0205
L0206
L0211
L1021
L0216
L0210
L0208
L0272
10
8
9
18
Nº Descripción
12. Junta del depósito de pintura
13. Depósito de pintura
14. Vaso de viscosidad
15. Copa Ford
16. Filtro
14. Conjunto de la manguera
18. Pinza de la manguera
19. Pinza de la manguera
20. Tornillo (x 4)
21. Pasador de giro
21
20
19
Pieza Nº
L0335
L0878
SG243
SG243
L0290
L0896
L0930
L0931
L0639
L0209
