SIMATIC

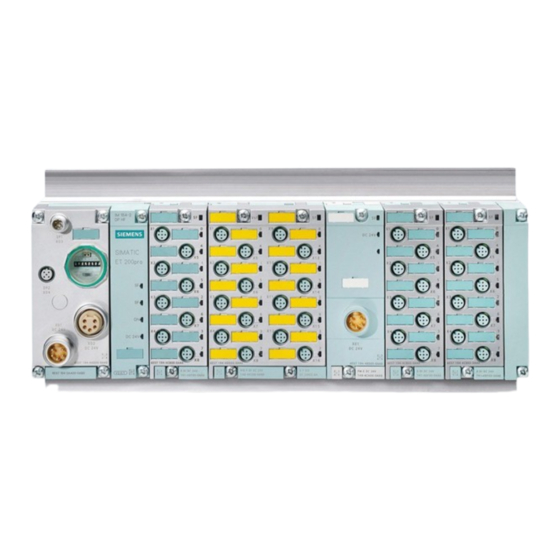

ET 200pro
Maestro IO-Link
(6ES7147-4JD00-0AB0)
Manual de producto
03/2018
A5E37968167-AB
___________________
Prólogo
___________________
Guía de la documentación
___________________
Descripción del producto
___________________
Conexión
Parámetros/espacio de
___________________
direcciones
___________________
Avisos de diagnóstico
___________________
Datos técnicos
___________________
Croquis acotado
1
2
3
4
5
6
A
Publicidad
Tabla de contenido
Manuales relacionados para Siemens SIMATIC ET 200pro
Resumen de contenidos para Siemens SIMATIC ET 200pro
- Página 1 ___________________ Prólogo ___________________ Guía de la documentación ___________________ SIMATIC Descripción del producto ___________________ Conexión ET 200pro Maestro IO-Link Parámetros/espacio de ___________________ direcciones (6ES7147-4JD00-0AB0) ___________________ Avisos de diagnóstico Manual de producto ___________________ Datos técnicos ___________________ Croquis acotado 03/2018 A5E37968167-AB...
- Página 2 Considere lo siguiente: ADVERTENCIA Los productos de Siemens sólo deberán usarse para los casos de aplicación previstos en el catálogo y la documentación técnica asociada. De usarse productos y componentes de terceros, éstos deberán haber sido recomendados u homologados por Siemens. El funcionamiento correcto y seguro de los productos exige que su transporte, almacenamiento, instalación, montaje, manejo y mantenimiento hayan sido realizados de forma...
-
Página 3: Prólogo
● En combinación con el módulo de conexión CM IO-Link 4×M12P (6ES7194-4CA20-0AA0). En él se describen los componentes válidos en la fecha de publicación del manual. Siemens se reserva el derecho de adjuntar información de producto adicional actualizada a los nuevos componentes o las nuevas versiones de los mismos. -
Página 4: Reciclaje Y Eliminación
Encontrará más información sobre seguridad industrial en (https://www.siemens.com/industrialsecurity). Los productos y las soluciones de Siemens están sometidos a un desarrollo constante con el fin de mejorar todavía más su seguridad. Siemens recomienda expresamente realizar actualizaciones en cuanto estén disponibles y utilizar únicamente las últimas versiones de los productos. -
Página 5: Tabla De Contenido
Índice Prólogo ..............................3 Guía de la documentación ........................6 Descripción del producto ........................10 Características ........................10 Funciones ..........................13 Conexión .............................. 15 Asignación de pines ........................ 15 Esquema de principio ......................16 Parámetros/espacio de direcciones ....................... 17 Parámetros ..........................17 Explicación de los parámetros .................... -
Página 6: Guía De La Documentación
Support Request (solicitud de soporte), este ya estará cumplimentado con sus datos, y en todo momento podrá ver una relación de las solicitudes pendientes. Para usar todas las funciones de "mySupport" es necesario registrarse una sola vez. Encontrará "mySupport" en Internet (https://support.industry.siemens.com/My/ww/es). Maestro IO-Link (6ES7147-4JD00-0AB0) Manual de producto, 03/2018, A5E37968167-AB... -
Página 7: Ejemplos De Aplicación
Este manual se puede exportar como archivo PDF o a un formato editable. Encontrará "mySupport", "Documentación" en Internet (http://support.industry.siemens.com/My/ww/es/documentation). "mySupport": "Datos CAx" En el área "Datos CAx" de "mySupport" puede acceder a datos de producto actualizados para su sistema CAx o CAe. - Página 8 Encontrará SIMATIC Automation Tool en Internet (https://support.industry.siemens.com/cs/ww/es/view/98161300). PRONETA SIEMENS PRONETA ("análisis de red PROFINET") permite analizar la red de la instalación durante la puesta en marcha. PRONETA cuenta con dos funciones centrales: ● La vista topológica general escanea automáticamente la red PROFINET y todos los componentes conectados a ella.
- Página 9 Guía de la documentación SINETPLAN SINETPLAN, el Siemens Network Planner, es una ayuda para planificadores de instalaciones y redes de automatización basada en PROFINET. La herramienta facilita, incluso en la fase de planificación, el dimensionamiento profesional y anticipativo de la instalación de PROFINET.
-
Página 10: Descripción Del Producto
Descripción del producto Características Referencias 6ES7147-4JD00-0AB0 (módulo electrónico EM 4 IO-Link HF) 6ES7194-4CA20-0AA0 (módulo de conexión CM IO-Link 4×M12P) Vista del módulo La figura siguiente muestra el módulo electrónico EM 4 IO-Link HF junto con el módulo de conexión CM IO-Link 4×M12P. Figura 2-1 Módulo electrónico EM 4 IO-Link HF con módulo de conexión CM IO-Link 4×M12P Maestro IO-Link (6ES7147-4JD00-0AB0) - Página 11 Descripción del producto 2.1 Características Características El módulo electrónico EM 4 IO-Link HF en combinación con el módulo de conexión CM IO-Link 4×M12P tiene las siguientes características técnicas: ● IO-Link-Master según especificación para IO-Link V1.1 ● Dimensiones 45 × 130 mm ●...
-
Página 12: Requisitos De Hardware Y Software
Puede descargar los archivos GSD de Internet: ● PROFINET (https://support.industry.siemens.com/cs/ww/es/view/21915937) ● PROFIBUS (https://support.industry.siemens.com/cs/ww/es/view/21221197) Puede descargar los archivos GSD de Internet: ● STEP 7 a partir de la versión V5.5 SP4 (https://support.industry.siemens.com/cs/ww/es/view/23183356) ● STEP 7 (TIA Portal) (https://support.industry.siemens.com/cs/ww/es/view/72341852) Maestro IO-Link (6ES7147-4JD00-0AB0) Manual de producto, 03/2018, A5E37968167-AB... -
Página 13: Funciones
Sistema de periferia descentralizada ET 200pro, en el capítulo Reparación y mantenimiento, subcapítulo Actualización de firmware, en Internet (https://support.industry.siemens.com/cs/ww/es/view/21210852). Master Backup (copia de seguridad del maestro) Con el bloque de función "IO_LINK_MASTER" se leen todos los parámetros relevantes del dispositivo IO-Link y del IO-Link Master. -
Página 14: Configuración De Puertos
Descripción del producto 2.2 Funciones Configuración de puertos En un módulo electrónico EM 4 IO-Link HF con la versión de firmware V1.1 o superior, los puertos IO-Link del maestro IO-Link o los dispositivos IO-Link conectados pueden utilizarse de dos formas distintas: ●... -
Página 15: Conexión
Conexión Asignación de pines Asignación de pines en el módulo de conexión CM IO-Link 4×M12P La tabla siguiente muestra la asignación de pines para el maestro IO-Link. Tabla 3- 1 Asignación de pines para el maestro IO-Link Vista del conector macho Asignación X1 a X4 Alimentación de sensores de 24 V 1U (proporcionada por ET 200pro para el sensor conecta-... -
Página 16: Esquema De Principio
Conexión 3.2 Esquema de principio Esquema de principio Esquema de principio La figura siguiente muestra el esquema de principio ET 200pro IO-Link-Master compuesto por el módulo electrónico EM 4 IO-Link HF y el módulo de conexión CM IO-Link 4×M12P. Figura 3-1 Esquema de principio del IO-Link Master (EM 4 IO-Link HF y CM IO-Link 4×M12P) Maestro IO-Link (6ES7147-4JD00-0AB0) Manual de producto, 03/2018, A5E37968167-AB... -
Página 17: Parámetros/Espacio De Direcciones
Parámetros/espacio de direcciones Parámetros Parámetros La tabla siguiente muestra los parámetros generales del módulo electrónico EM 4 IO-Link HF. Tabla 4- 1 Parámetros generales Parámetro Rango Ajuste predetermina- Ámbito de actuación Diagnóstico Diagnóstico agrupado Bloquear Módulo Bloquear • Habilitar • Diagnóstico de puerto 1* Bloquear Puerto... - Página 18 Parámetros/espacio de direcciones 4.1 Parámetros La tabla siguiente muestra los parámetros de los puertos del módulo electrónico EM 4 IO-Link HF con versión de firmware V1.1. Tabla 4- 2 Parámetros de los puertos Parámetro Rango Ajuste predeterminado Configuración de puertos Modo de operación Inicio automático IO-Link Inicio automático IO-Link...
-
Página 19: Explicación De Los Parámetros
Parámetros/espacio de direcciones 4.2 Explicación de los parámetros Explicación de los parámetros Diagnóstico agrupado Habilitación del diagnóstico agrupado del módulo. Diagnóstico de puertos Este parámetro permite habilitar el diagnóstico del puerto seleccionado. Los diagnósticos posibles dependen del dispositivo IO-Link utilizado. Encontrará más información sobre las alarmas de diagnóstico en la descripción del dispositivo IO-Link utilizado. - Página 20 ● De tipo compatible (V1.1) sin Backup&Restore ● De tipo compatible (V1.1) con Backup&Restore ● De tipo compatible (V1.1) con Restore Encontrará las VendorID y DeviceID en Internet (https://support.industry.siemens.com/cs/ww/es/view/109748852). El puerto funciona como entrada digital estándar. El puerto funciona como salida digital estándar. Desactivado El puerto está...
-
Página 21: Área De Direcciones
Parámetros/espacio de direcciones 4.3 Área de direcciones Área de direcciones Espacio de direcciones del módulo electrónico EM 4 IO-Link HF El módulo electrónico EM 4 IO-Link HF soporta un espacio de direcciones variable para datos de E/S. El tamaño máx. de las direcciones de entrada y salida es de 32 bytes cada una. -
Página 22: Referencia
La figura siguiente muestra la estructura del byte PQI. Los parámetros se activan poniendo a "1" el bit correspondiente. Figura 4-1 Estructura del byte PQI Referencia Encontrará más información al respecto en el manual de funciones Sistema IO-Link (http://support.automation.siemens.com/WW/view/es/65949252). Maestro IO-Link (6ES7147-4JD00-0AB0) Manual de producto, 03/2018, A5E37968167-AB... -
Página 23: Avisos De Diagnóstico
Avisos de diagnóstico Señalización de estados y errores Indicadores LED La figura siguiente muestra los indicadores LED del IO-Link Master EM 4 IO-Link HF con módulo de conexión CM IO-Link 4×M12P. ① Error agrupado (SF) (rojo) ② Estado de canal en el modo SIO (Q1 a Q4) (verde) ③... -
Página 24: Significado De Los Indicadores Led
Avisos de diagnóstico 5.1 Señalización de estados y errores Significado de los indicadores LED Las tablas siguientes muestran el significado de los indicadores de estado y error. LED SF Tabla 5- 1 Indicadores de estado del LED SF Significado Solución encendido Hay un aviso de diagnóstico Evalúe el diagnóstico. -
Página 25: Avisos De Diagnóstico
Avisos de diagnóstico 5.2 Avisos de diagnóstico Avisos de diagnóstico Se emiten avisos de diagnóstico para todos los eventos de diagnóstico y el LED SF del maestro IO-Link se ilumina en rojo. Los avisos de diagnóstico pueden leerse, por ejemplo, en el búfer de diagnóstico de la CPU. - Página 26 Encontrará más información sobre los avisos de diagnóstico en el capítulo Alarmas, mensajes de error y avisos de sistema en las instrucciones de servicio Sistema de periferia descentralizada ET 200pro en Internet (http://support.automation.siemens.com/WW/view/es/21210852). Maestro IO-Link (6ES7147-4JD00-0AB0) Manual de producto, 03/2018, A5E37968167-AB...
-
Página 27: Datos Técnicos
Datos técnicos Datos técnicos del IO-Link Master Datos técnicos Dimensiones y peso EM 4 IO-LINK HF Dimensiones An × Al × P (mm) 45 × 130 × 35 Peso Aprox. 150 g CM IO-Link 4×M12P Dimensiones An × Al × P (mm) 45 ×... - Página 28 Datos técnicos Datos técnicos Funciones de diagnóstico LED rojo (SF) Indicador de error agrupado • LED rojo; por canal; combinado con el estado de Indicador de error de canal • puerto IO-Link Sí Información de diagnóstico legible • Vigilancia de Sí;...
-
Página 29: Croquis Acotado
Croquis acotado Croquis acotado La figura siguiente muestra el croquis acotado del ET 200pro IO-Link-Master compuesto por el módulo electrónico EM 4 IO-Link HF y el módulo de conexión CM IO-Link 4×M12P. Figura A-1 Croquis acotado del módulo electrónico EM 4 IO-Link HF y el módulo de conexión CM IO-Link 4×M12P Maestro IO-Link (6ES7147-4JD00-0AB0) Manual de producto, 03/2018, A5E37968167-AB... -
Página 30: Índice Alfabético
Índice alfabético Actualización del firmware, 13 Reciclaje, 4 Ámbito de validez Manual, 3 Asignación de pines, 15 Avisos de diagnóstico, 25 Technical Support, 4 Características, 10 Conocimientos básicos necesarios, 3 Croquis acotado, 29 Datos técnicos, 27 Eliminación, 4 Espacio de direcciones, 21 Esquema de principio, 16 Funciones, 13 Indicadores de estado y error, 23...
