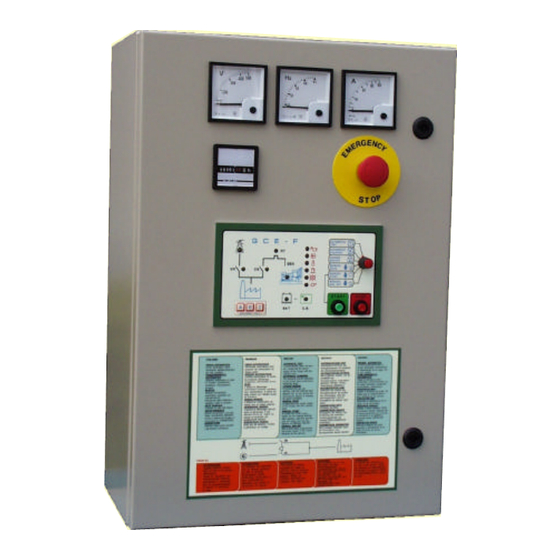

- Página 1 CUADRO AUTOMATICO PARA GRUPO ELECTROGENO DE EMERGENCIA MANUAL DE: • INSTALACION • UITILIZACION • MANUTENCION FILE FECHA LENGUA PÁGINA TECGCESPAO.doc LVI/02 24/01/2002 1 de 13...
-
Página 2: Tabla De Contenido
ÍNDICE Página DESCRIPCIÓN GENERALIDADES CONSTRUCCIÓN FUNCIONAMIENTO AUTOMÁTICO FUNCIONAMIENTO MANUAL MANDOS Y SEÑALES PROTECCIONES REGULACIONES FUNCIONES DIVERSAS PREDISPOSICIONES TELECONTROL EMERGENCIA INSTALACIÓN VERIFICACIONES PRE-ENCENDIDO MANUTENCIÓN ELÉCTRICA MANUTENCIÓN MECÁNICA BÚSQUEDA DE AVERÍAS ESQUEMA EN BLOQUES NORMAS OPERATIVAS FILE FECHA LENGUA PÁGINA TECGCESPAO.doc LVI/02 24/01/2002 2 de 13... -
Página 3: Generalidades
GENERALIDADES El tablero GCE se encarga del encendido automático del grupo electrógeno (que puede funcionar a gasolina o a diesel, con batería de 12V o de 24V) en caso de falta de corriente de red y, después de un intervalo de tiempo regulable -cuyo objeto es el de consentir al grupo alcanzar una situación de régimen-, procede a suministrar tensión para el uso. -
Página 4: Funcionamiento Automático
C.M.A. (Control de Motor en Marcha), ubicado en la tarjeta GCE en la posición correspondiente (GEN o bien GEN+DÍN). •... -
Página 5: Funcionamiento Manual
55x55mm. SEÑALIZACIONES El sistema GCE está equipado con sirena para señalar alarma acumulativa y con indicadores LED para informar sobre el estado del sistema: Presencia Red: el LED amarillo señalizado en el símbolo del poste se enciende para indicar la situación de red presente. -
Página 6: Regulaciones
TARJETA GCE-F el jumper C.M.A. (ver esquema 2.b) que se encuentra en la tarjeta GCE sirve para seleccionar el tipo de Control con Motor Encendido que se desea: posición GEN únicamente para el control del generador, posición GEN+DIN para el control simultáneo de generador y dínamo. -
Página 7: Funciones Diversas
El jumper J (ver esquema 2.c) colocado en la tarjeta TIMER para la prueba automática (montada en la tarjeta GCE-F a Pedido), sirve para seleccionar el tiempo que intercorre entre dos pruebas consecutivas: posición 2 para prueba cada 2 días, posición 7 para prueba cada 7 días. -
Página 8: Predisposiciones
SEÑALACIÓN DE ALARMA: el contacto 9 de la tarjeta GCE otorga una salida positiva en estado de alarma; dicha salida posee una capacidad máxima de 250mA y puede ser utilizada para pilotear un LED, un buzzer o un relé de relance. -
Página 9: Instalación
INSTALACIÓN COLOCACIÓN El tablero posee un grado de protección (IP) adecuado para el ambiente donde se irá a instalar: IP 40 (entrega normal) para locales cerrados; IP 55 en caso de posibilidad de chorros de agua o para tableros expuestos a la lluvia. Se aconseja no instalar el tablero a una distancia superior a 20 m del grupo electrógeno. -
Página 10: Verificaciones Pre-Encendido
• conectar los cables auxiliarios del motor y del generador (mandos y señales) según esquema de conexión. • fijar la eventual tarjeta timer en la tarjeta GCE-F, utilizando los distanciales apropiados, haciendo corresponder macho y hembra del conector. • seleccionar, a través de los jumpers correspondientes, la tensión batería (12V o 24V), el tipo de detención (electroválvula o electroimán) y el tipo de control con motor encendido (tensión generador o generador+dínamo) -
Página 11: Manutención Eléctrica
4. potencia del grupo (KVA); frecuencia (50-60 Hz); 6. señalizaciones presentes en el módulo GCE en ocasión de la avería; 7. estado de funcionamiento (AUTO o MAN); condiciones particulares de la avería durante eventuales manutenciones o fenómenos diversos, tales como temporales, etc. - Página 12 • Substituir el fusible F. EL GRUPO SE ENCIENDE • Poner el grupo en prueba automática durante RUPTURA DEL FUSIBLE RECARGA AUTOMÁTICAMENTE AÚN EN aprox. 30’, para permitir la recarga veloz por BATERÍA PRESENCIA DE RED medio del alternador carga batería. •...
- Página 13 FILE FECHA LENGUA PÁGINA TECGCESPAO.doc LVI/02 24/01/2002 13 de 13...
