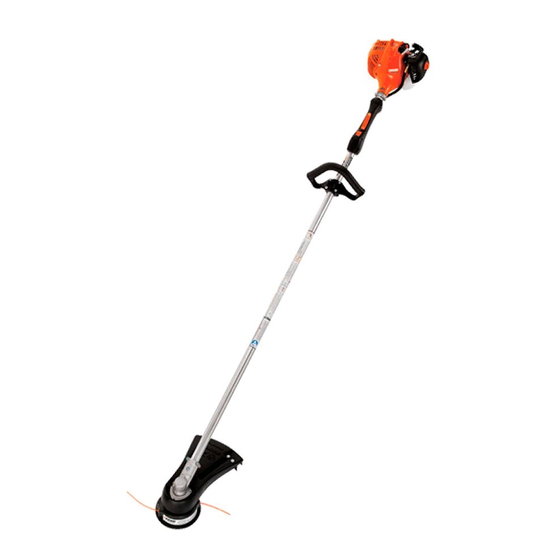

Echo SRM-225 Instrucciones De Instalación

Ocultar thumbs Ver también para SRM-225:

Publicidad

Idiomas disponibles

Idiomas disponibles

Tabla de contenido

WARNING
You must install a Barrier Bar or U-Handle Kit and all Blade Conversion parts shown in the following instructions
before operating this unit with blades, otherwise serious injury may result.
IMPORTANT
If non-standard monofilament heads, METAL/PLASTIC blades or cultivators etc., are used, THE CARBURETOR
MUST BE RESET or serious engine damage can occur. See "Carburetor Adjustment" in the unit Operator's Manual.
TO USE
THESE BLADES
Loop Handle, w/or
Handle
You
must
Debris Shield
install
Harness
these
parts!
Blade
Mounting
Hardware
*
WARNING! DO NOT INSTALL BLADES ON GT (CURVED SHAFT) MODEL TRIMMERS
** Arbor diameter of Upper Blade Plate must match arbor diameter of metal blades.
*** New cotter pin required each time blade is installed.
**** Brushcutters over 16.5 lbs (7.5 kg) dry weight (weight w/o fuel) require a double shoulder harness
C
ontents
1, U-handle assembly
1, Lower u-handle bracket (2 halves)
1, Harness Clamp w/ring
1, 5 x 12 mm bolt
1, 8 x 55 mm bolt
1, Circular washer
1, Square nut
2, Throttle cable clips
X7502235201
U-
handle
i
nstrUCtions
SRM/PAS/SB BLADE SET-UP GUIDE*
Pro Maxi-Cut
Rigid Plastic
Grass/Weed
Tri-Cut
Plastic Cutters
Grass/Weed Blade
Loop Handle
w/Barrier Bar,
w/o Barrier Bar
or U-Handle
Metal Shield
Metal Shield
Shoulder Harness
Shoulder Harness
Upper Plate &
Upper Plate
Flat Washer
& Glide Cup
Hex Nut
Hex Nut
New Cotter Pin***
New Cotter Pin***
3, 5 x 25 mm bolts
1, Hip pad
1, Shoulder Harness
1, Upper Plate, 20 mm
1, Lower Plate
1, Metal shield
1, Bracket
3, 5 x 10 mm screws (shield mount)
C
K
ombo
it
P/N 99944200445
For Model: SRM-225 S/N: ALL
Metal
Tri-Cut/8 Tooth
Grass/Weed Blade
Loop Handle
w/Barrier Bar,
or U-Handle
Metal Shield
Shoulder Harness
Upper/Lower
Blade Plates**
Hex Nut
New Cotter Pin***
i
nstallation
Metal 80T Brush Blade
Metal 22T Clearing Saw Blade
U-Handle
Metal Shield
Shoulder Harness****
Upper/Lower
Blade Plates**
Hex Nut
New Cotter Pin***
2, 5 x 8 mm screws (bracket to
shield)
4, 5 mm nuts
4, 5 mm lockwashers
1, M10 x 1.25 L.H. Nut
10, Split Pins
1, 10 mm collar
2, 5 x 35 mm screws
X750012481
06/09

Publicidad

Tabla de contenido
loading

Manuales relacionados para Echo SRM-225

Resumen de contenidos para Echo SRM-225

  • Página 1 P/N 99944200445 nstrUCtions For Model: SRM-225 S/N: ALL WARNING You must install a Barrier Bar or U-Handle Kit and all Blade Conversion parts shown in the following instructions before operating this unit with blades, otherwise serious injury may result.
  • Página 2 handle ombo nstallation nstrUCtions nstallation Tools Required: 8mm x 10mm Open End Wrench, T-wrench, Torx T-27 L-Wrench Close choke and remove air filter and cover. Disconnect ignition stop leads (A) and (B). Loosen nut (C) and remove throttle linkage from carburetor bracket (D).
  • Página 3 / low idle extremes are adjusted properly. If adjustment cannot be achieved with adjusting nuts (C, O), consult with your Echo Dealer for correct adjustment procedure. Tighten nut (C). 19. Connect 2 ignition stop leads (A,B) from throttle cable tubing to 2...
  • Página 4 handle ombo nstallation nstrUCtions 20. Secure ignition leads against engine housing with clips (P,Q). 21. Install air filter and cover Install Hip Pad (Optional) 1. Attach hip pad to harness as shown.
  • Página 5 handle ombo nstallation nstrUCtions install metal shield Tools Required: 8 x 10 mm Open-end Wrench, Torx T-27 L-Wrench, T-wrench, Locking Tool Parts Required: Metal Shield, Shield Bracket, • 3 - 5 x 10 mm screws (metal shield to gear hous- ing).
  • Página 6 handle ombo nstallation nstrUCtions install optional blade Tools Required: Locking Tool, T-Wrench. Parts Required: Upper Plate w/ 20 mm pilot, Lower Plate, 10 mm Nut, 2 x 25 mm Split Pin, Blade. 1. Install shaft collar (A) then upper fixing plate (B) onto PTO shaft. 2.
  • Página 7 NOTES...
  • Página 8 If you require assistance or have questions concerning the application, operation or maintenance of this product you may call the ECHO Consumer Product Support Department at 1-800-673-1558 from 8:30 am to 4:30 pm (Central Standard Time) Monday through Friday. Before calling, please know the model and serial number of your unit to help your Con- sumer Product Support Representative.
  • Página 9 ConjUnto de Conversion 99944200445 de los agarradores Para los Modelos: SRM-225 S/N TODOS ADVERTENCIA Debe instalar un juego de la barrera de barra o empuñadura en ‘U’ y un juego de conversión de hojas antes de operar esta unidad usando hojas, ya que de lo contrario se pueden producir lesiones graves.
  • Página 10 nstrUCCiones para la instalCion del ConjUnto de Conversion de los agarradores nstalaCion Herramientas requeridas: Llave de tuerca abierta de 8 x 10 mm, Llave en L Torx T27, Llave en T Instalacion del Manubrio Cierre el estrangulador y retire la cubierta del filtro de aire y cubi- erta.
  • Página 11 Si no se puede lograr el ajuste por medio de las tuercas (C, O) de ajuste, consulte con su distribuidor ECHO para obtener el procedimiento de ajuste correcto. Apriete la tuerca (C). 19. Conecte 2 terminales del componente de ignicion del cable (A) y (B) de la valvula reguladora con 2 terminales de componente de ignicion (A) y (B) en el motor.
  • Página 12 nstrUCCiones para la instalCion del ConjUnto de Conversion de los agarradores 20. Sujete los cables de encendido contra la caja del motor usando una presilla (P,Q). 21. Instale el filtro de aire y el cobertor. Instale el Cojín de la Cadera (Opcional) Una el cojín de la cadera al arnés según lo demostrado.
  • Página 13 nstrUCCiones para la instalCion del ConjUnto de Conversion de los agarradores instale el proteCtor de metal Instale el protector de metal Herramientas necesarias: Llave de boca de 8 x 10 mm, llave en L Torx T27, llave en T, herramienta de traba.

  • Página 14: Importante

    nstrUCCiones para la instalCion del ConjUnto de Conversion de los agarradores instale la hoja Herramientas necesarias: Herramienta de traba, llave en T. Piezas necesarias: Placa superior con piloto de 20 mm, placa infe- rior, tuerca de 10 mm, pasador de aleta (pasador de horquilla) de 2 x 25 mm, cuchilla.
  • Página 15 NOTAS...
  • Página 16 Si necesita asistencia o tiene dudas referentes a la aplicación, operación o mantenimiento de este producto puede llamar al Departamento de asistencia de productos del consumidor de ECHO, 1-800-673-1558 de 8:30 de la mañana a 4:30 de la tarde (hora central estándar) de lunes a viernes. Antes de llamar, tenga a mano el número de modelo y serie de su unidad para ayudar a su representante de asistencia de productos del consumidor.

  • Página 17: Important

    Kit de gUidan 99944200445 Conversion aUx lames réf Pour modèl : SRM-225 Tous No. de Série AVERTISSEMENT Pour éviter des risques de blessures graves, un kit de poignée en U et un kit de conversion pour lame doivent être installés avant d’utiliser cet outil avec une lame.
  • Página 18 nstrUCtions de montage le Kit de gUidan Conversion aUx lames nstallation Outils nécessaires : Clé plate de 8 x 10 mm, Clé en T, Clé en L Torx 1. Fermer le starter et retirer le couvercle du filtre à air. 2.
  • Página 19 Si le réglage ne peut pas être obtenu au moyen des écrous (C,O), consulter le concessionnaire Echo pour la procédure de réglage correcte. Serrer l'écrou (C). 19. Raccorder les 2 fils d’allumage (A,B) sortant de la gaine du câble...
  • Página 20 nstrUCtions de montage le Kit de gUidan Conversion aUx lames 20. Enrouler les fils d’allumage et les assujettir sur le logement du moteur au moyen de la pince (P,Q). 21. Remettre le filtre à air et son couvercle en place. Installez La Garniture De Hanche (Facultative) 1.
  • Página 21 nstrUCtions de montage le Kit de gUidan Conversion aUx lames installation dU pare débris en métal Outils nécessaires : Clé plate de 8 x 10 mm, Clé en L Torx T27, outil combiné, outil de blocage Pièces nécessaires : Pare-débris en métal et son support, •...

  • Página 22: Installation De La Lame

    nstrUCtions de montage le Kit de gUidan Conversion aUx lames installation de la lame Outils nécessaires : Outil de blocage, outil combiné. Pièces nécessaires : Plaque supérieure avec guide de 20 mm, plaque inférieure, écrou de 10 mm à pas à gauche, goupille fendue de 2 x 25 mm, lame.
  • Página 23 REMARQUES...
  • Página 24 Pour toute assistance ou question concernant l’application, l’utilisation ou l’entretien de ce produit, appeler le service d’assistance clients ECHO au 1-800-673-1558, de 8:30 à 4:30 heures (heure normale du centre), du lundi au vendredi. Avant d’appeler, veiller à disposer des numéros de modèle et de série de l’unité afin d’aider votre représentant du service après-vente.
