Conexión Del Sistema De Almacenamiento Con Tarjetas E/S De Fibre Channel De 4 Puertos - Dell EMC SCv3000 Guía De Implementación

3 Conmutador de Fibre Channel 1 (miembro del dominio de error
1)
5 Sistema de almacenamiento SCv3000 y SCv3020
Pasos
1 Conecte cada servidor host a ambas redes Fabric de Fibre Channel.
2 Conecte el dominio de error del Storage Center 1 (en naranja) a la red Fabric 1.
• Conecte el puerto 1 del HBA de Fibre Channel de la Controladora de almacenamiento de la parte superior al conmutador 1.
• Conecte el puerto 1 del HBA de Fibre Channel de la Controladora de almacenamiento de la parte inferior al conmutador 1.
3 Conecte el dominio de error del Storage Center 2 (en azul) a la red Fabric 2.
• Conecte el puerto 2 del HBA de Fibre Channel de la Controladora de almacenamiento de la parte superior al conmutador 2.
• Conecte el puerto 2 del HBA de Fibre Channel de la Controladora de almacenamiento de la parte inferior al conmutador 2.
Conexión del Sistema de almacenamiento con tarjetas E/S de
Fibre Channel de 4 puertos
Conecte los puertos de Fibre Channel de los Controladoras de almacenamiento en los servidores host con HBA de Fibre Channel. Los
puertos de Fibre Channel de los Controladoras de almacenamiento se conectan a los servidores host a través de los conmutadores de Fibre
Channel en la SAN.
Acerca de esta tarea

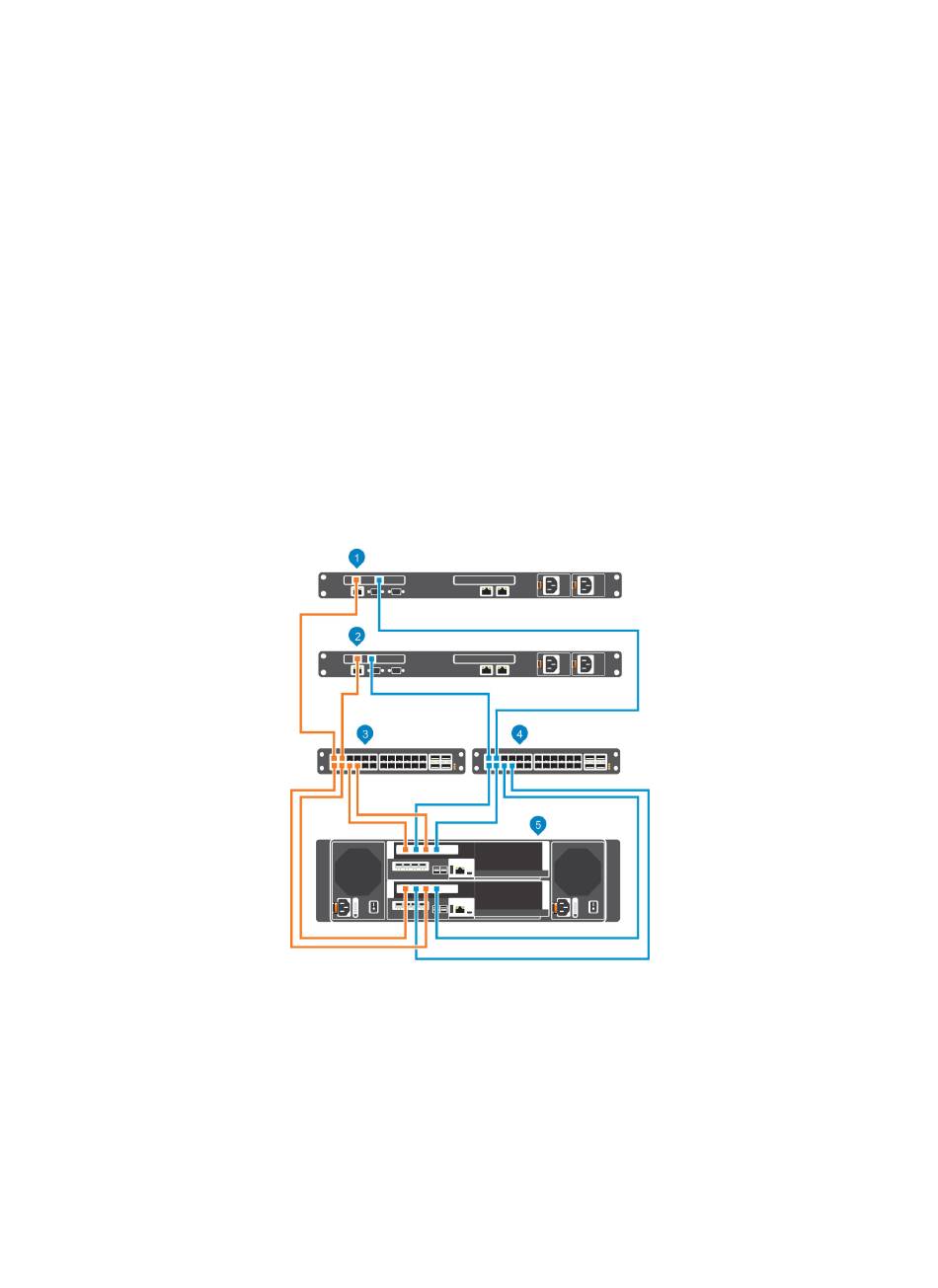

Figura 31. Conecte el Sistema de almacenamiento a los servidores host de Fibre Channel
1 Servidor host
3 Conmutador de Fibre Channel 1 (miembro del dominio de error
1)
5 Sistema de almacenamiento SCv3000 y SCv3020
Pasos
1 Conecte cada servidor host a ambas redes Fabric de Fibre Channel.
2 Conecte el dominio con error 1 (mostrado en naranja) a la red fabric 1.
40 Conexión del cableado front-end
4 Conmutador de Fibre Channel 2 (miembro del dominio de
error 2)
2 Servidor host
4 Conmutador de Fibre Channel 2 (miembro del dominio de
error 2)
