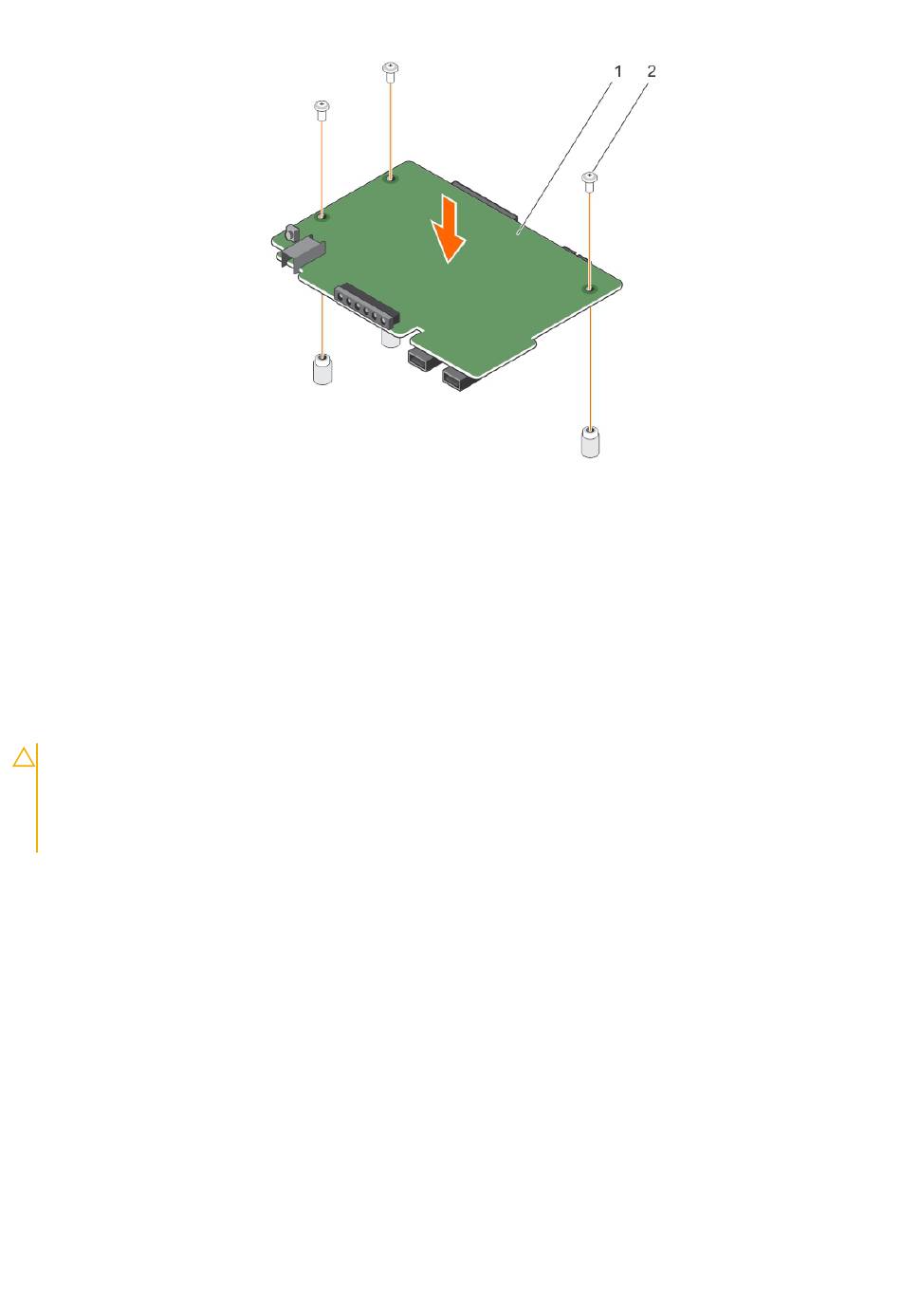

Ilustración 104. Instalación de la placa del panel de control en sistemas con unidades de disco duro cableadas.
Siguientes pasos
1. Coloque la cubierta del ensamblaje del panel de control.
2. Coloque el conjunto del panel de control.
3. Siga el procedimiento que se describe en la sección Después de trabajar en el interior del sistema.
Extracción del módulo LCD
Requisitos previos
PRECAUCIÓN: Muchas de las reparaciones deben ser realizadas únicamente por un técnico de servicio autorizado. El
usuario debe llevar a cabo únicamente las tareas de solución de problemas y las reparaciones sencillas autorizadas en
la documentación del producto o indicadas por el personal de servicio y de asistencia en línea o telefónica. Los daños
causados por reparaciones no autorizadas por Dell no están cubiertos por la garantía. Lea y siga las instrucciones de
seguridad que se envían con el producto.
1. Siga las pautas de seguridad que se enumeran en la sección Instrucciones de seguridad.
2. Prepare el destornillador Phillips núm. 2.
3. Siga el procedimiento que se describe en la sección Antes de trabajar en el interior del sistema.
4. Extraiga el conjunto del panel de control.
5. Extraiga la cubierta del ensamblaje del panel de control.
Pasos
1. Desconecte el cable LCD. Realice los pasos siguientes para desconectar el cable LCD:
a. Tire de la lengüeta de retención que fija el cable LCD al conector del cable LCD en la placa del panel de control.
b. Extraiga el cable LCD del conector del cable LCD.
2. Quite el tornillo que fija el módulo LCD al panel de control.
3. Extraiga el módulo LCD del conjunto del panel de control.
Instalación y extracción de los componentes del sistema 169
