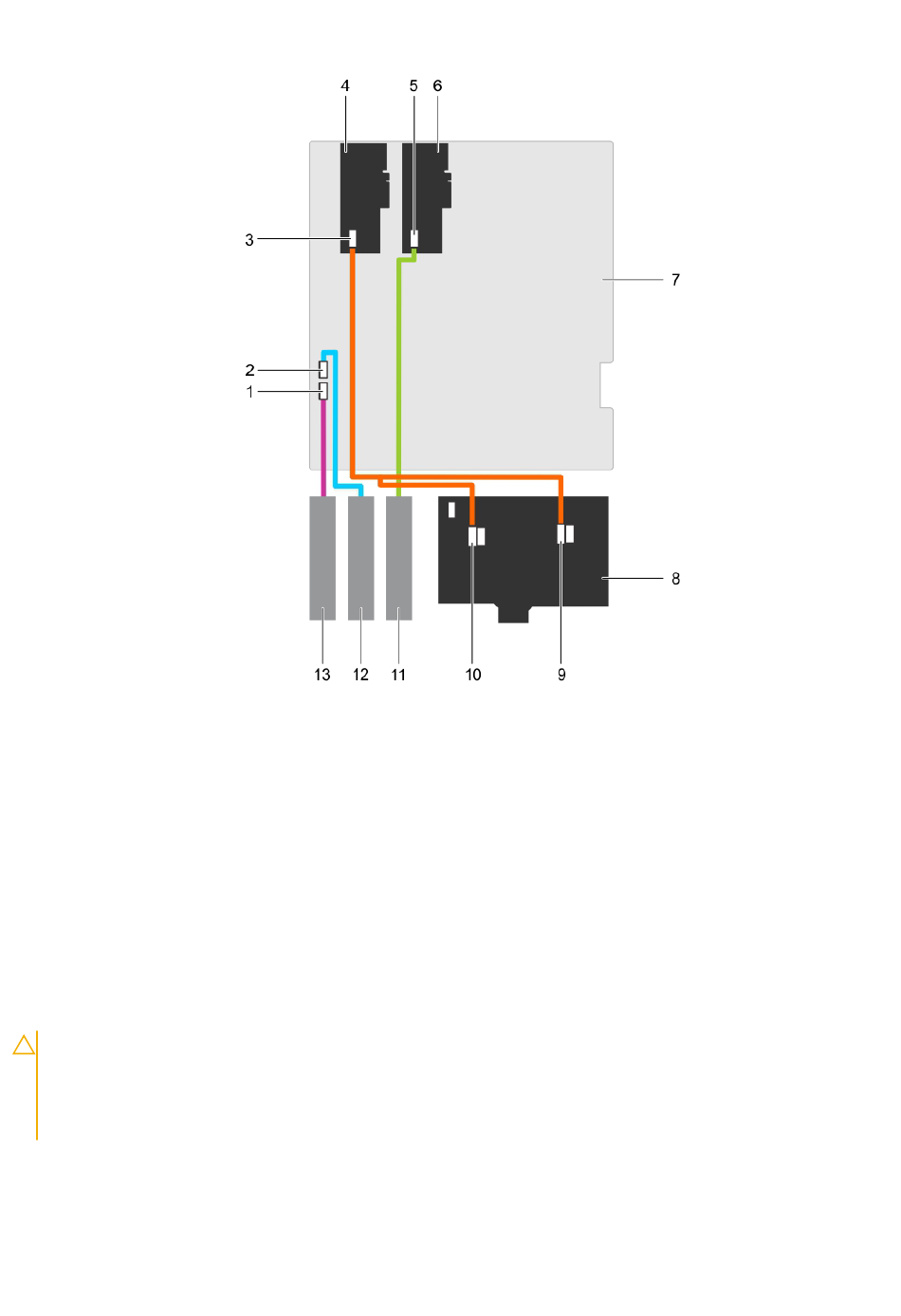

Ilustración 50. Cableado de un plano posterior de 8 unidades de disco duro con 2 tarjetas PERC
1. conector de unidad óptica SATA en la placa base
3. conector SAS de la tarjeta PERC
5. conector SAS de la tarjeta PERC
7. Placa base
9. conector SAS B en el plano posterior
11. unidad de cinta SAS
13. unidad óptica
Instalación del plano posterior de la unidad de disco duro
Requisitos previos
PRECAUCIÓN: Muchas de las reparaciones deben ser realizadas únicamente por un técnico de servicio autorizado. El
usuario debe llevar a cabo únicamente las tareas de solución de problemas y las reparaciones sencillas autorizadas en
la documentación del producto o indicadas por el personal de servicio y de asistencia en línea o telefónica. Los daños
causados por reparaciones no autorizadas por Dell no están cubiertos por la garantía. Lea y siga las instrucciones de
seguridad que se envían con el producto.
1. Siga las pautas de seguridad que se enumeran en la sección Instrucciones de seguridad.
2. Siga el procedimiento que se describe en la sección Antes de trabajar en el interior del sistema.
110 Instalación y extracción de los componentes del sistema
2. conector de la unidad de cinta SATA en la placa base
4. tarjeta PERC
6. tarjeta PERC
8. plano posterior x8
10. conector SAS A en el plano posterior
12. unidad de cinta SATA
