MENÚ DE CONFIGURACIÓN
CALIBRACIÓN (CALIBRATION)
Permite al usuario calibrar entradas y salidas de señal analógica.
Continuación de la página anterior
Calibration
- GPD/LPD Calibration
- Signal Calibration
- GO TO CONFIG MENU
CUIDADO: Las señales de
entrada 4-20mA y 0-10VCC
son precalibradas de fábrica.
Solo cambie la calibración de
entrada si la configuración de
fábrica no es suficiente.
página 2 de 2

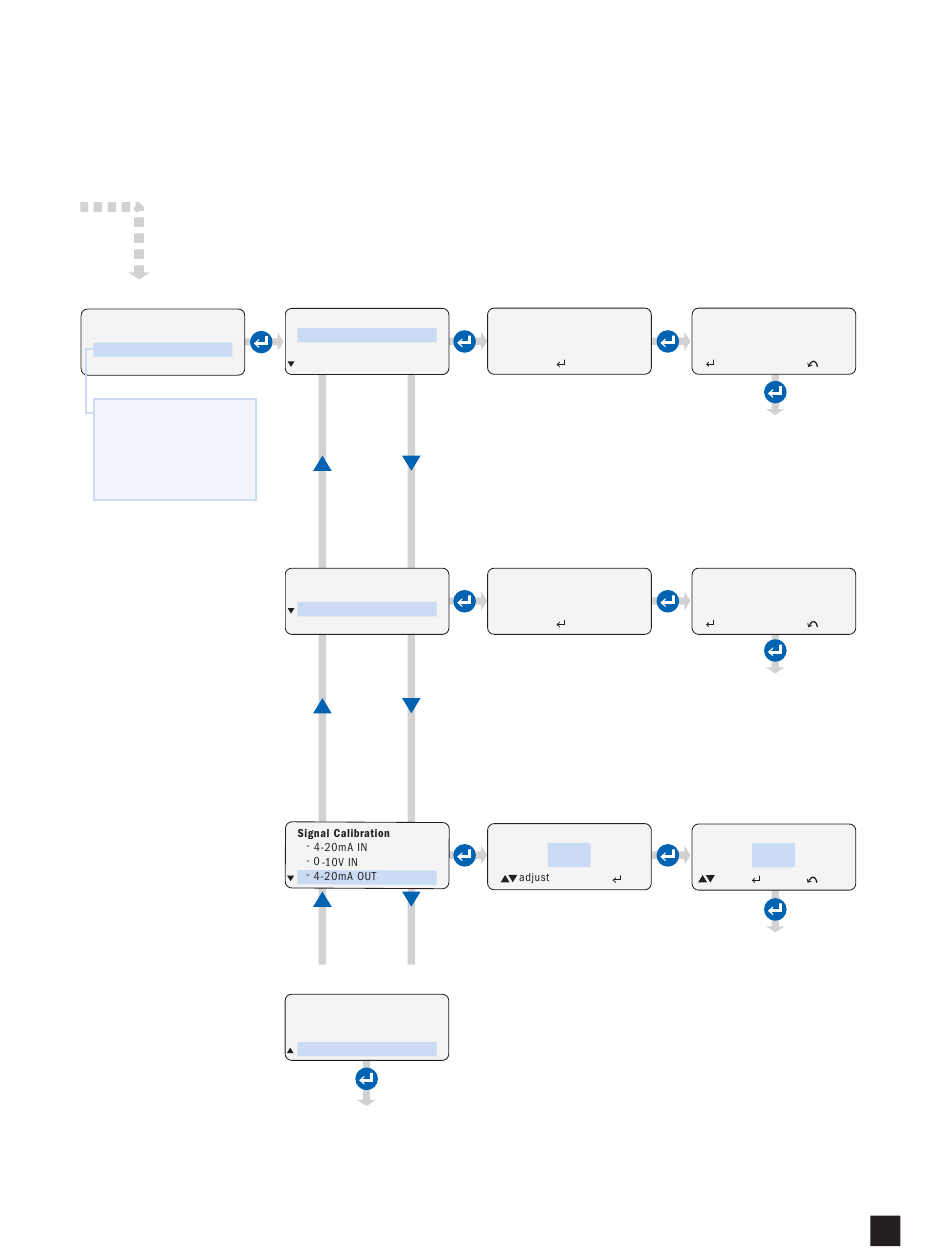

Signal Calibration
- 4-20mA IN
- 0 - 10V IN
- 4-20mA OUT
Conecte el dosificador al lazo de 0-10V usando un multímetro o un transmisor
Signal Calibration
- 4-20mA IN
- 0 - 10V IN
- 4-20mA OUT
En 4mA Out Set, presione el botón
para ajustar la señal hasta que el
medidor lea 4.0. Presione ENTER.
Signal Calibration
- 0 - 10V IN
- 4-20mA OUT
- GO TO CAL MENU
Retorna al principio del
menú de calibración
(Calibration)
continúa
Conecte el dosificador al lazo de 4-20mA
usando un multímetro o un transmisor
Cuando el dosificador indique
ingresar 4mA, configure el lazo
en 4.0mA (o el nivel deseado).
Presione ENTER (INGRESAR)
4-20mA IN Set
Input 4mA
set
Cuando el dosificador indique
ingresar 0V, configure el lazo en
0.0V (o el valor deseado) y
presione ENTER (INGRESAR).
0 - 10V IN Set
Input 0V
set
Conecte el multímetro a la señal de salida de 4-20mA
de subida o bajada (UP o DOWN)
4mA OUT Set
0508
set
US and Canada 800.683.2378, International 904.641.1666
Cuando el dosificador indique
ingresar 20mA, configure el lazo en
20.0mA (o el nivel deseado).
Presione ENTER (INGRESAR).
4-20mA IN Set
Input 20mA
set back
Retorna al menú de calibración
de señal (Signal Calibration)
Cuando el dosificador indique
ingresar 10V, configure el lazo en
10.0V (o el valor deseado) y
presione ENTER (INGRESAR).
0 - 10V IN Set
Input 10V
set back
Retorna al menú de calibración
de señal (Signal Calibration)
En 20mA Out Set, presione el botón
de subida o bajada (UP o DOWN)
para ajustar la señal hasta que el
medidor lea 20.0. Presione ENTER.
20mA OUT Set
2584
adjust back
set
Retorna al menú de calibración
de señal (Signal Calibration)
