1 • INSTALACIÓN
• Dimensiones exteriores y de perforación;
colocación y fijación al panel
63
48
48
99
10
108
96
48
44,5
105
10
Montaje en el cuadro
Fijar los instrumentos mediante la brida correspondiente, antes de efectuar las
conexiones eléctricas. Para montar conjuntamente dos o más instrumentos, para la
perforación del panel, tener presentes las medidas que se indican en el dibujo.
MARCA CE. El instrumento reúne los requisitos de las Directivas de la Unión Europea
2004/108/CE y 2006/95/CE con referencia a las normas EN 61000-6-2 (inmunidad en
ambientes industriales) EN 61000-6-3 (emisión en ambientes residenciales) EN 61010-1
(seguridad).
MANTENIMIENTO. Las reparaciones deben ser efectuadas sólo por personal
especializado o debidamente capacitado. Interrumpir la alimentación al instrumento
antes de intervenir en sus partes internas. No limpiar la caja con disolventes derivados
de hidrocarburos (trielina, bencina, etc.). El uso de dichos disolventes puede afectar
a la fiabilidad mecánica del instrumento. Para limpiar las partes externas de plástico,
utilizar un paño limpio humedecido con alcohol etílico o con agua.
ASISTENCIA TÉCNICA. El departamento de asistencia técnica GEFRAN se encuentra
a disposición del cliente. Quedan excluidos de la garantía los desperfectos derivados
de un uso no conforme con las instrucciones de empleo.
81651E_MHW_40B48-96_06-2012_ESP

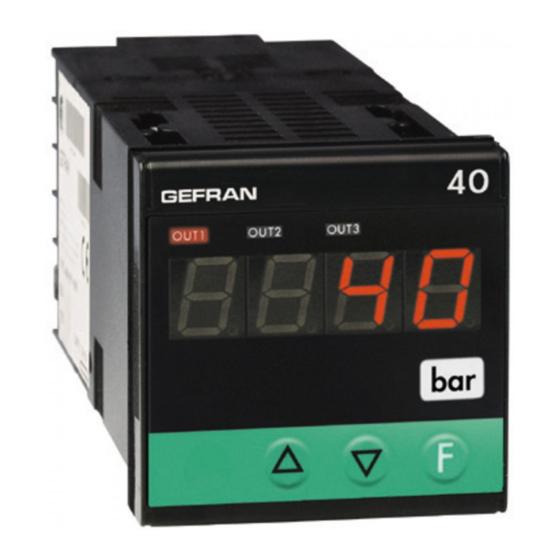

40B 48 / 40B 96
INDICADOR - INTERCEPTOR de POSICIÓN, FUERZA y PRESIÓN con ENTRADA
para STRAIN-GAUGE y POTENCIÓMETRO
70
70
45
45
115
70
92
!
Para una correcta
instalación léanse las
advertencias presentes en
el manual.
MANUAL DE USO
VERSIÓN SOFTWARE 1.0x / 2.0x
Código 81651E / Edición 11 - 06-2012
2 • CARACTERíSTICAS TÉCNICAS
Visualizador
Teclas
Precisión
Resolución
Entrada principal
Rango escalas lineares
Alarmas (umbrales)
Enmascaramiento alarmas
Tipo de contacto relé
Salida lógica
Salida Triac
(opción, sólo para formato 96)
Configuración de fallo
(Opción) Retransmisión analógica
Entrada lógica
Funciones de la entrada lógica
Alimentación para
sensor / transmisor
Alimentación (tipo conmutado)
Fusible (en el interior del instrumento;
no puede ser sustituido por el operador)
Protección frontal
Temperatura de trabajo/almacenamiento
Humedad relativa
Instalación
Peso
La conformidad de EMC ha sido verificada con las siguientes conexiones
FUNCIÓN
Entrada
Cable de alimentación
Hilos salida relé
3, 4 dígitos color rojo
mod. 48 altura cifras 10 mm (4 dígitos)
mod. 96 altura cifras 20 mm (3 dígitos),
cifras14 mm (4 dígitos)
3 de tipo mecánico (INC, DEC, F)
0,2 % plena escala a temperatura ambiente 25 °C, tiempo muestreo= 120 mseg.
es función del tiempo del muestreo, programable
>13 bits t.s. 120 mseg. con control alim. sensor
>12 bits t.s. 30 mseg.
(60 mseg con control alim. sensor)
>11bits t.s. 15 mseg.
(30 mseg con control alim. sensor)
entrada diferencial para:
- desde strain-gauge 350 Ω (para presión, fuerza,
etc.), sensibilidad 5 mV/V con alim. strain-gauge
máx. 15 V, (7,5 mV/V con alim. máx. 10 V, 15
mV/V con alim. máx. 5 V), polarización positiva o
simétrica, calibración con cálculo automático de
la sensibilidad, posible indicación de alimentación
sensor interrumpida;
- desde potenciómetro con alimentación 1,2V,
≥ 100Ω
-1999...9999 (con visualizador 4 dígitos)
-999...999 (con visualizador tres dígitos - sólo para
mod. 96) coma decimal configurable; es posible
incorporar una linearización de 32 segmentos
un máximo de 3 configurables de tipo:
absolutas, relativas, relativas simétricas.
Configuración de histéresis
posibilidad de:
- exclusión al encendido
- memoria, reset de tecla y/o contacto
- colocación filtro de retardo (DON, DBI, DOF, DPO)
- activación de un tiempo mínimo para su
intervención
NO (NC) 5A, 250 V
11Vdc, Rout = 220Ω (6V/20mA)
20...240Vca ±10%, 3A máx.
Snubberless (sin amortiguación), carga inductiva y resistiva (I
posibilidad de configurar el estado de las alarmas
en situación de fallo de la sonda
20 mA sobre máx. 150Ω
Ri = 5,6KΩ (24V, 4mA), aislamiento 1500V
configurables entre reset memoria alarmas, hold, flash,
cero, selección valor de pico máx., min, pico-pico
1,2 V para potenciómetro > 100 Ω
5 Vcc, 10 Vcc máx 120 mA (para strain-gauge)
15 Vcc, 24 Vcc máx 50 mA (para transmisor)
40B 48 (std) 100...240Vac ±10%, 8VA
(opcional) 11...27Vac/dc ±10%, 8VA
40B 96 (std) 100...240Vac/dc ±10%, 10,5VA
(opcional) 11...27Vac/dc ±10%, 8VA
100...240 Vca/cc - tipo T - 500 mA - 250 V
11...27 Vca/cc - tipo T - 1,25 A - 250 V
IP65
0...50°C / -20...70°C
20...85% H.R., sin condensaciones
en panel, extraíble frontalmente
160g (mod. 48); 320g (mod. 96) en versión completa
TIPO DE CABLE LONGITUD UTILIZADA
1 mm 3 m
2
1 mm 1 m
2
1 mm 3,5 m
2
t = 128A s)
2 2
