Instrucciones
®
Pulse
de nivel de depósito)
Mide la distancia entre el dispositivo y la superficie del fluido de debajo para calcular
el volumen de fluido en un depósito. Usar únicamente con un sistema operativo Pulse.
Fluidos previstos: aceite, aceite residual, fluido de transmisión automática (ATF),
anticongelante, solución limpiaparabrisas y agua residual.
No aprobado para uso en lugares con atmósferas explosivas dentro de Europa.
Únicamente para uso profesional.
N.º pieza: 25M449
Instrucciones importantes de seguridad
Lea todas las advertencias e instrucciones de este manual.
Guarde estas instrucciones.
•
¡No apriete en exceso el monitor de nivel
de depósito en el tapón del depósito!
Un apriete excesivo puede causar
daños permanentes y tener como
resultado unas lecturas imprecisas.
•
¡No utilice sellante de roscas ni adhesivo!
Muchos de estos productos son
químicamente incompatibles con
el plástico ABS. La cinta de PTFE
sí es aceptable.
Contiene el modelo XBee S2C Radio, IC: 1846A-XBS2C.
El TLM contiene FCC ID MCQ-XBS2C. Este dispositivo satisface el apartado 15 de las normas FCC.
El funcionamiento está sometido a las siguientes dos condiciones:
•
Este aparato no debe causar interferencias dañinas.
•
Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que
pueden causar un funcionamiento no deseado.
TLM (monitor
AVISO
3A5872J
ES
Publicidad
Tabla de contenido
Manuales relacionados para Graco Pulse TLM
Resumen de contenidos para Graco Pulse TLM

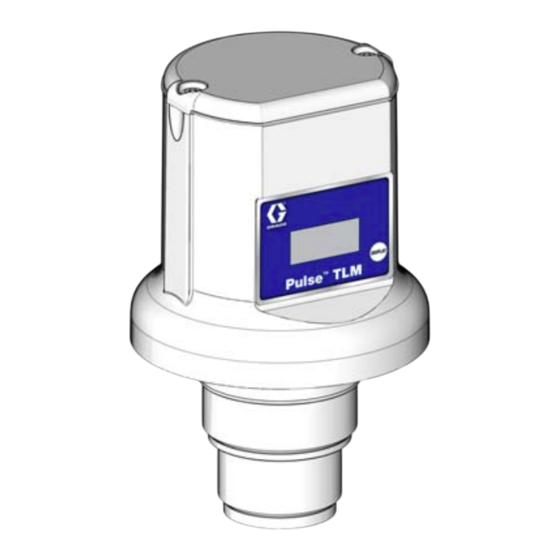

- Página 1 Instrucciones ® Pulse TLM (monitor 3A5872J de nivel de depósito) Mide la distancia entre el dispositivo y la superficie del fluido de debajo para calcular el volumen de fluido en un depósito. Usar únicamente con un sistema operativo Pulse. Fluidos previstos: aceite, aceite residual, fluido de transmisión automática (ATF), anticongelante, solución limpiaparabrisas y agua residual.
-
Página 2: Tabla De Contenido
Garantía ampliada de Graco para el monitor de nivel de depósito ..........20 Información sobre Graco ......20 3A5872J... -
Página 3: Advertencias
Advertencias Advertencias Las advertencias siguientes corresponden a la configuración, el uso, la conexión a tierra, el mantenimiento y la reparación de este equipo. El signo de exclamación le indica que se trata de una advertencia general, y el símbolo de peligro se refiere a un riesgo específico de procedimiento. Cuando aparezcan estos símbolos en el cuerpo de este manual o en las etiquetas de advertencia, consulte nuevamente estas advertencias. - Página 4 Advertencias ADVERTENCIA PELIGRO DEBIDO AL USO INCORRECTO DEL EQUIPO La utilización incorrecta puede provocar la muerte o lesiones graves. • No use el equipo si está cansado o bajo los efectos de medicamentos o del alcohol. • No exceda la presión máxima de trabajo o el rango de temperatura del componente con menor valor nominal del sistema.
-
Página 5: Configuración
Configuración Configuración Registrar el TLM Graco recomienda registrar el monitor de nivel de depósito (TLM) antes de la instalación. No instale ni repare este equipo a menos Los parámetros operativos del TLM son que esté cualificado para ello y tenga la controlados por el software de Pulse y formación necesaria. -
Página 6: Configurar El Tlm
Pantalla del TLM Pantalla del TLM Configurar el TLM Pulse de nuevo el botón Display (A) para Registro configurar el TLM con un nuevo perfil. Muestra REGISTER. Si el registro es correcto, se añade una segunda línea: OK. Si el registro Una vez configurado el TLM con el es incorrecto, se añade una segunda línea: nuevo perfil, en la pantalla aparecerá... -
Página 7: Instalación
Instalación Instalación AVISO AVISO ¡No apriete en exceso el monitor de nivel El TLM no funcionará correctamente si se de depósito en el tapón del depósito! inclina más de 2° desde la superficie del Un apriete excesivo puede causar daños líquido del depósito. -
Página 8: Ejemplos De Instalación
Instalación Ejemplos de instalación Colocación Colocación Colocación Colocación correcta correcta incorrecta correcta Lateral o esquina Fluido Fluido Colocación Colocación Colocación Colocación correcta correcta correcta correcta Fluido Fluido Fluido Fluido 3A5872J... -
Página 9: Funcionamiento
Funcionamiento Funcionamiento Visualización de datos Tomar una medición El TLM puede configurarse con el software de Pulse para tomar una lectura en momentos predefinidos. PULSAR BOTÓN Pulse y suelte el botón Display (A). Los datos aparecen en la pantalla (B) (F . -
Página 10: Tomar Una Medición - Nuevo Perfil
Funcionamiento Tomar una medición - Rellenar el tanque Nuevo perfil Después de llenar un depósito desde un distribuidor de aceite o de vaciar un depósito de aceite usado por un proveedor de servicios de aceites usados, pulse el botón Display (A) PULSAR . -
Página 11: Resolución De Problemas
Fuera de rango RF. Añada un Extensor Graco al sistema Pulse. Pida la lecturas programadas Obstrucción RF. pieza Graco 17F885 - EE. UU./Canadá; 17F886 - UE; 17F887 - RU; 17F888 - ANZ. Pilas débiles o agotadas. Cambie las pilas. Consulte el apartado Cambio de las pilas, página 14. - Página 12 Cambios/obstrucciones en Añada un Extensor Graco o es muy débil al sistema Pulse. Pida la la ruta de radiofrecuencia pieza Graco 17F885 - EE. (vehículo, puertas basculantes, UU./Canadá; 17F886 - UE; etc.) 17F887 - RU; 17F888 - ANZ. Pilas débiles o agotadas Cambie las pilas.
- Página 13 Resolución de problemas Problema Causa Solución Las lecturas del monitor Geometría del depósito Consulte Guía del software del son imprecisas. definida de forma incorrecta. monitor de nivel de depósito o la Guía de software de PC para consultar detalles. El monitor de nivel del Pulse el botón DISPLAY en depósito no se ha actualizado el TLM.
-
Página 14: Servicio
Servicio Servicio AVISO Después de instalar el TLM, la única operación No intente separar el compartimento de las adicional de servicio o mantenimiento necesaria pilas del TLM. Los cables de corriente y de es el cambio de las pilas. tierra están fijados en la base del compartimento de las pilas. - Página 15 Servicio . 12 Ponga la cubierta (3) y sujétela con sus dos tornillos (11). Apriete los tornillos de la cubierta a un par de 2,03-2,48 N•m (18-22 lb-pulg.) para evitar que entre agua en el sistema electrónico del TLM. NOTA: Si no se utiliza una llave dinamométrica, verifique que no existan espacios debajo de las cabezas de los tornillos ni debajo de la brida de la cubierta.
-
Página 16: Piezas
Piezas Piezas Dimensiones del TLM Ref. N.º pieza Descripción Cant. ALOJAMIENTO CUBIERTA JUNTA, cubierta SOPORTE, batería PILAS, alcalinas AA TORNILLO, máquina, 131260 cab. tronc., torx H El kit 25P682 incluye 3, 7 . 13 3A5872J... -
Página 17: Especificaciones Del Depósito
Especificaciones del depósito Especificaciones del depósito Depósito vertical: Depósito cilíndrico horizontal: • Volumen máximo = • Volumen máximo = 999.999 galones o litros. 999.999 galones o litros. • Las paredes del depósito deben • Las paredes de los extremos ser uniformemente verticales del depósito deben ser planas;... -
Página 18: Depósito Rectangular Con Dos Extremos Redondeados
Especificaciones del depósito Depósito rectangular con dos extremos redondeados: • Volumen máximo = 999.999 galones o litros. • Las paredes de los extremos del depósito deben ser planas; no pueden ser de otra forma, tampoco con forma de campana . 17). Si procede, utilice un depósito que no sea estándar. -
Página 19: Especificaciones Técnicas
Especificaciones técnicas Especificaciones técnicas Monitor de nivel de depósito (TLM) EE. UU. Métrico Fluidos compatibles aceite, aceite residual, fluido de transmisión automática (ATF), anticongelante, solución limpiaparabrisas y agua residual Rango de medición de profundidad del 5 pulg. a 30 pies 12,7 cm a 9,14 m depósito ultrasónico Precisión de medición de nivel de fluido... -
Página 20: Garantía Ampliada De Graco Para El Monitor De Nivel De Depósito
Esta garantía será efectiva bajo la devolución previo pago del equipo que se considera defectuoso a un distribuidor de Graco para la verificación de dicho defecto. Si se verifica que existe el defecto por el que se reclama, Graco reparará o reemplazará...
