7.10 Acople del molinete del lado derecho

7.10.1 Instalación de discos
1. Coloque el tubo
proporcionadas, con cada soporte a aproximadamente
36 pulgadas (914 mm) de los extremos.
2. Tome los discos del molinete que desempacó
previamente.
3. Instale el segmento del disco sólido que se encuentra
en el extremo del tubo del molinete sin un eje de
puntón, utilizando pernos Torx
longitud y tuercas, y pernos Torx
de longitud que vienen en la bolsa B de hardware. Los
pernos más largos se instalan en las ubicaciones de
la brida del tubo central del molinete. Las bridas en
las secciones del disco deben mirar hacia adentro.
4. Hardware ajustado a mano.
IMPORTANTE:
No instale el hardware en orificios periféricos esta vez.
5. Coloque las secciones del calibrador de 16 (número
estampado en cada sección del disco) en el extremo
del tubo del molinete con el eje del puntón.
169823
ACOPLE DE CABEZAL DE 40 PIES (BASTIDOR DIVIDIDO)
del molinete en las
®
de 1/2 in x 1,0 in de
®
de 1/2 in x 0,75 in
bases

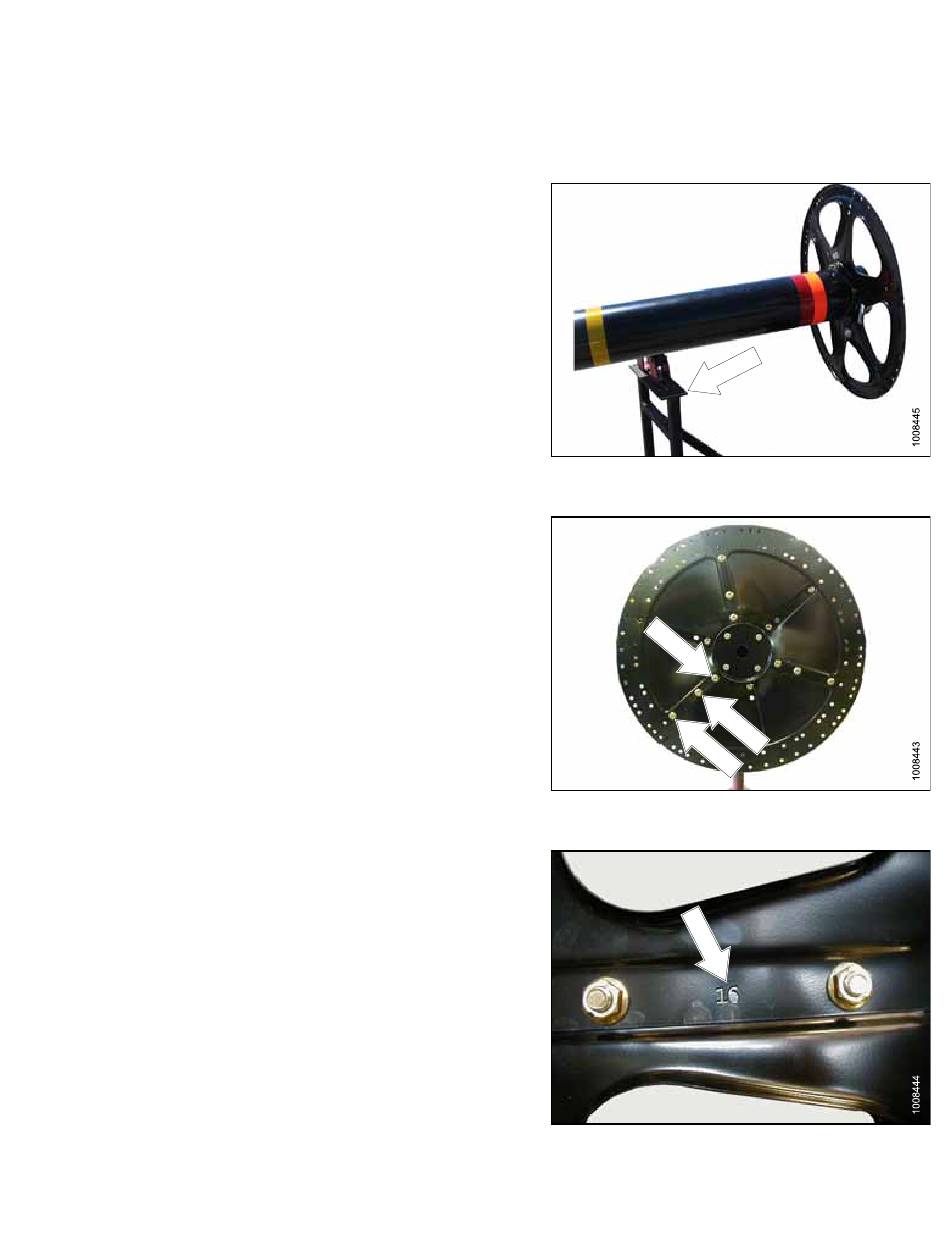

Figura 7.53: Discos del molinete y soporte del
tubo del molinete
Figura 7.54: Ubicación de hardware del
segmento del disco sólido
Figura 7.55: "16" estampado en discos - Discos
de calibración de 16
