Mayo de 2021

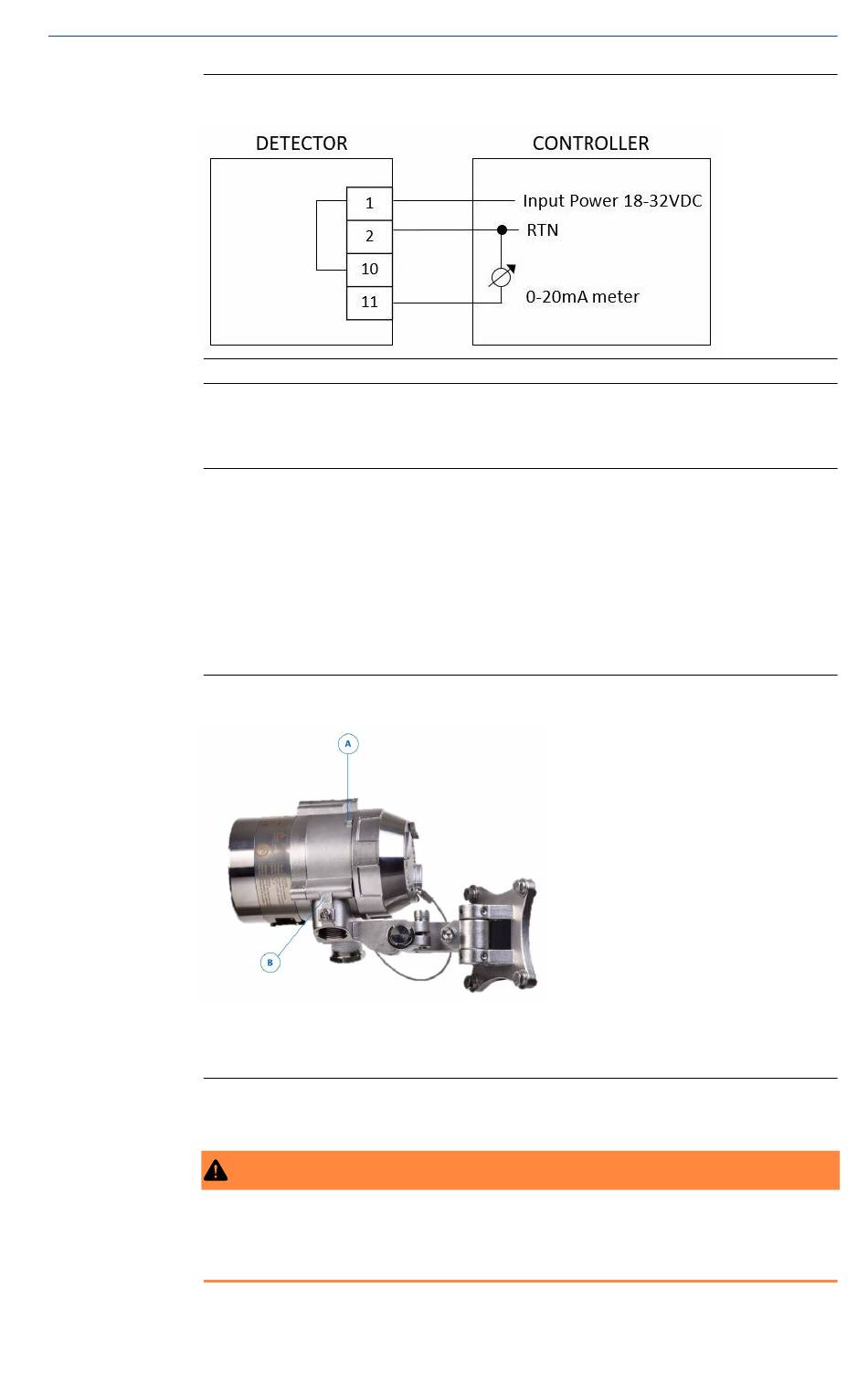

Figura 2-5: Fuente de tres cables
Nota
Para obtener más opciones de configuración, consultar el Manual del
administrador de Modbus
3. Comprobar que los cables tengan una conexión mecánica segura y
presionarlos cuidadosamente contra el terminal para evitar que
interfieran cuando se cierre la cubierta trasera.
4. Cerrar el compartimiento de terminales, atornillando la cubierta
trasera a la carcasa.
5. Ajustar el tornillo de seguridad de la cubierta trasera.
Figura 2-6: Cierre del tornillo de seguridad
6. Conectar el cable de conexión a tierra.
La temperatura del terminal puede ser superior a 185 °F (85 °C).
Guía de inicio rápido
A. Tornillo de seguridad de la cubierta trasera
B. Punto de conexión del cable de conexión a tierra
ADVERTENCIA
®
.
Guía de inicio rápido
11
