ABB i-bus KNX
Tecnología del aparato

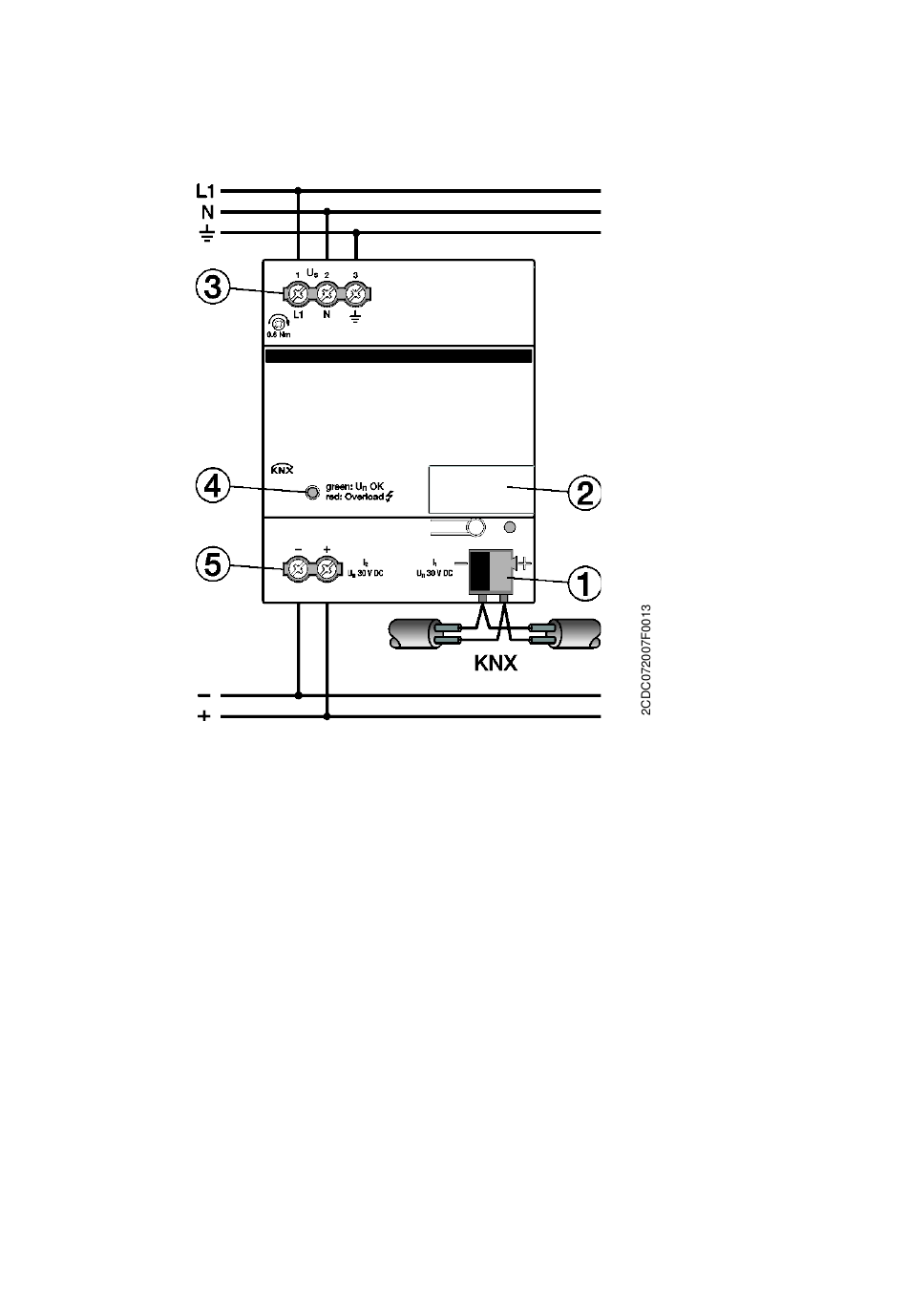

2.1.2 Esquema de conexión
1
2
3
4
5
Borne de conexión de bus
Portaletreros
Conexión tensión de alimentación U
LED estado
Salida de tensión I sin bobina (solo en SV/S 30.640.3.1)
2
s
SV/S xx.xxx.x.1 | 2CDC501049D0701 Rev. A 9
