ÉTAPES D'INSTALLATION

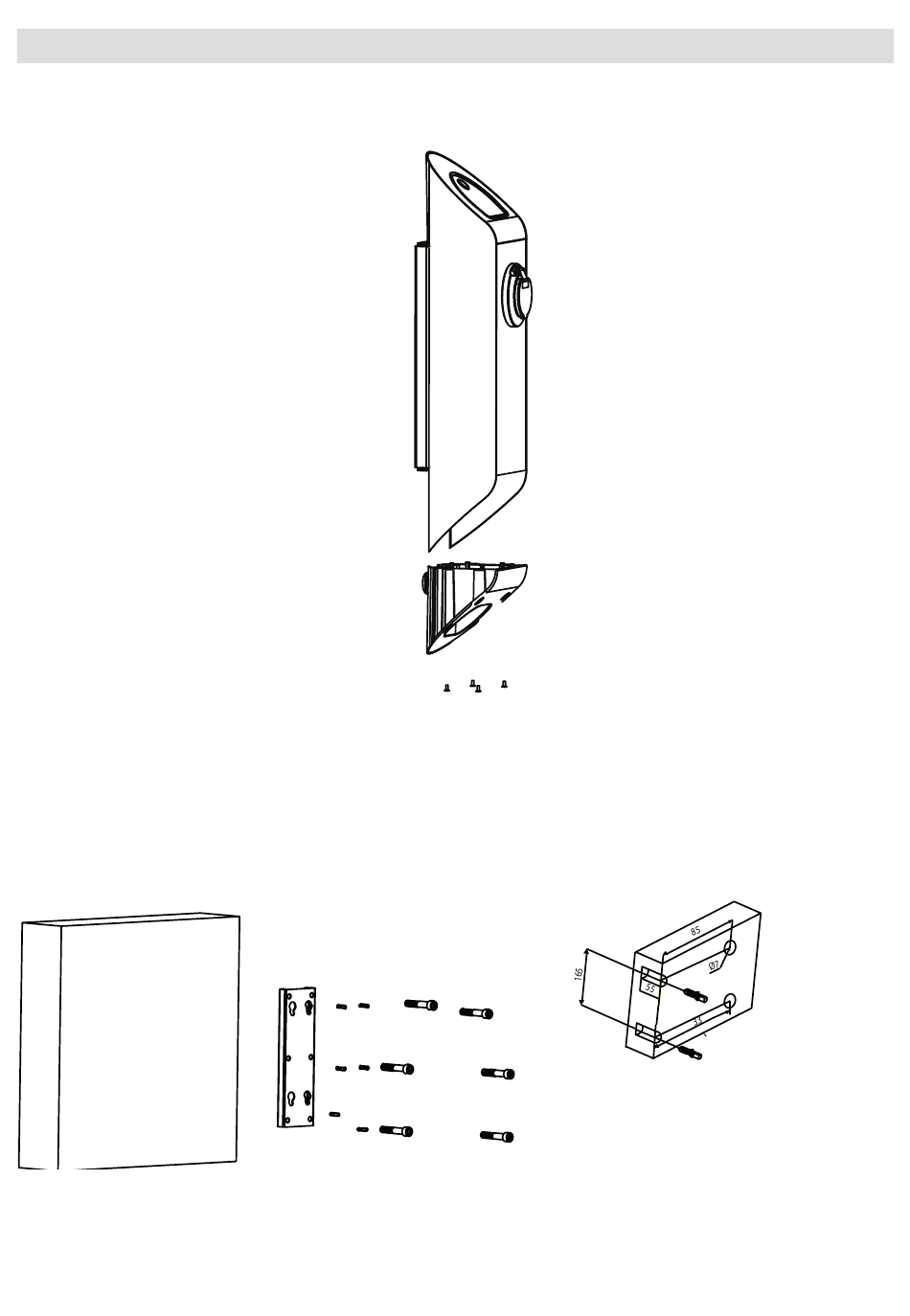

1- Retirez le couvercle inférieur et le support mural comme indiqué dans la figure ci-dessous.
Couple de serrage de la de la VIS T25 M5*15 : 4 Nm ± 0,5 Nm
Figure 1
2- Fixez le support mural au mur en utilisant le niveau à bulle, comme indiqué dans la figure ci-dessous.
M6*75 VIS SÉCURISÉE-T25 Couple de Serrage: 8 Nm ± 1 Nm
La figure suivante montre la distance de profondeur du trou de cheville et le diamètre du trou lors du montage
du support mural de la station de chargeur de véhicule électrique.
DESSIN DES TROUS D'ANCRAGE DE VIS
Figure 2
