4. INSTALACIÓN DE POWERMASTER-30 G2
4.2 Apertura del panel de control y del soporte de montaje de
PowerMaster-30 G2
Para montar la unidad:
1. Afloje los tornillos
2. Retire la cubierta delantera
3. Marque 4 puntos de perforación en la superficie de
, a continuación,
montaje
introduzca los anclajes de pared
trasera con 4 tornillos
4.3 Conexión a la línea telefónica
(detalle "M" en la Figura 4.1)
A. LÍNEA B. CONJUNTO
Conecte el cable de teléfono al conector SET (conjunto) y conecte el cable de línea telefónica al conector LINE
(línea) (a través de la entrada de cable eléctrico deseada).
Notas:
1. El cable de teléfono no debe tener más de 3 metros de largo.
2. En el caso de instalaciones conforme a UL, el cable del teléfono no debe ser inferior a 26 AWG.
20
perfore 4 agujeros e
y
fije la unidad

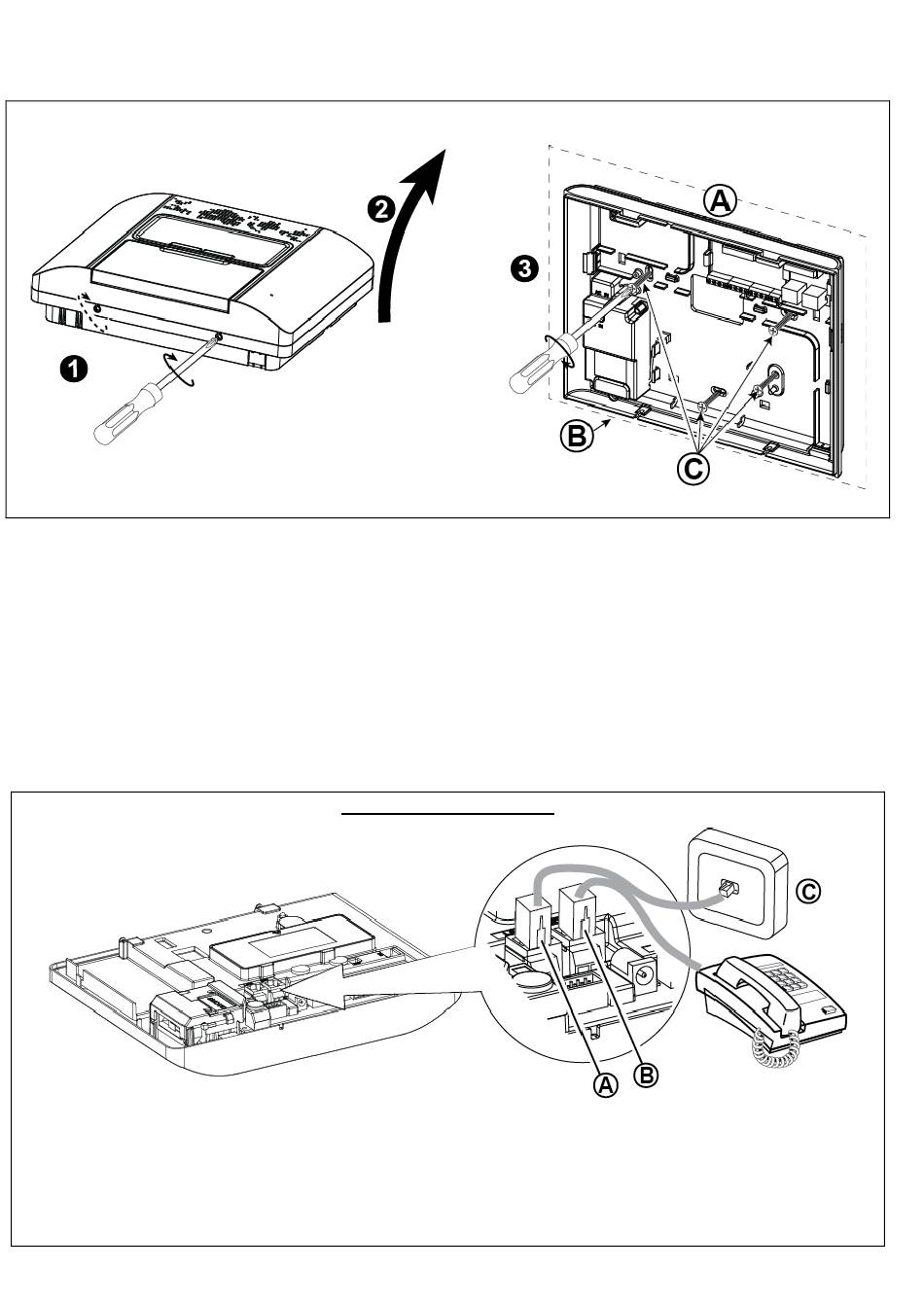

Figura 4.2 – Montaje de la unidad trasera
CABLEADO DE TELÉFONO
C. Toma de pared de línea telefónica
Figura 4.3a – Cableado telefónico
A. Superficie de montaje
B. Unidad trasera
C. Tornillos
Guía del instalador de D-306809 PowerMaster-10/30 G2
