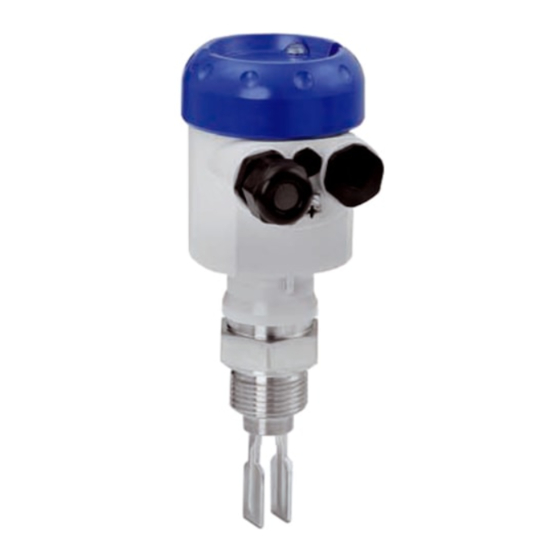

- Página 1 OPTISWITCH 5100 C, 5150 C Manual Interruptor de nivel vibratorio Interruptor sin contacto...
-
Página 2: Tabla De Contenido
Procedimiento en caso de reparación ................25 Desmontaje ..........................26 Pasos de desmontaje ..................... 26 Eliminar .......................... 26 Anexo ............................27 Datos técnicos ....................... 27 Dimensiones ........................34 Marca registrada ......................37 Estado de redacción: 2018-06-23 OPTISWITCH 5100 C, 5150 C • Interruptor sin contacto... -
Página 3: Acerca De Este Documento
Paso de procedimiento Esa flecha caracteriza un paso de operación individual. Secuencia de procedimiento Los números precedentes caracterizan pasos de operación secuen- ciales. Eliminación de baterías Este símbolo caracteriza indicaciones especiales para la eliminación de baterías y acumuladores. OPTISWITCH 5100 C, 5150 C • Interruptor sin contacto... -
Página 4: Para Su Seguridad
Durante los trabajos en y con el dispositivo siempre es necesario el uso del equipo de protección necesario. Uso previsto OPTISWITCH 5100 C, 5150 C es un sensor para la detección de nivel. Informaciones detalladas sobre el campo de aplicación se encuen- tran en el capítulo "Descripción del producto". -
Página 5: Instrucciones De Seguridad En El Equipo
Conformidad SIL OPTISWITCH 5100 C, 5150 C cumple los requisitos de la seguridad funcional según IEC 61508/IEC 61511. Otras informaciones se en- cuentran en el manual de seguridad "OPTISWITCH 5XXX". Instrucciones de seguridad para zonas Ex En caso de aplicaciones Ex tener en cuenta las instrucciones de se- guridad específicas Ex.Estas forman parte del manual de instruccio-... -
Página 6: Descripción Del Producto
Principio de operación Campo de aplicación OPTISWITCH 5100 C, 5150 C es un interruptor de nivel con horquilla vibratoria para la detección de nivel. OPTISWITCH 5100 C, 5150 C • Interruptor sin contacto... -
Página 7: Principio De Funcionamiento
Los datos para la alimentación de tensión se indican en el capítulo "Datos técnicos". Ajuste El estado de conexión del OPTISWITCH 5100 C, 5150 C con carcasa plástica se puede controlar con la carcasa cerrada. En el ajuste básico pueden detectarse productos con una densidad de ≥ 0,7 g/ cm³ (0.025 lbs/in³). En caso de productos con densidades menores se puede ajustar el instrumento. -
Página 8: Almacenaje Y Transporte
Humedad relativa del aire 20 … 85 % Levantar y transportar Para elevar y transportar equipos con un peso de más de 18 kg (39.68 lbs) hay que servirse de dispositivos apropiados y homologa- dos. OPTISWITCH 5100 C, 5150 C • Interruptor sin contacto... -
Página 9: Accesorios
Están disponible los acoplamiento de enchufe siguientes: • M12 x 1 • ISO 4400 • Harting HAN 7D • Harting HAN 8D • Amphenol-Tuchel OPTISWITCH 5100 C, 5150 C • Interruptor sin contacto... -
Página 10: Montaje
El punto de conmutación se refiere al producto agua en la posición básica del conmutador de densidad ≥ 0,7 g/cm³ (0.025 lbs/in³). Durante el montaje del OPTISWITCH 5100 C, 5150 C, hay que prestar atención para que esas marcas estén a la altura del punto de conmutación deseado. Tenga en cuenta que el punto de conmutación del equipo se desplaza cuando el producto tiene una densidad diferente al agua - agua 1 g/cm³ (0.036 lbs/in³). Para productos ≤ 0,7 g/cm³ (0.025 lbs/... - Página 11 Fig. 4: Montaje horizontal (Posición de montaje recomendada sobre todo para productos adhesivos) Punto de conmutación Marca de la versión roscada, dirigida hacia arriba En caso de versiones embridadas la horquilla está orientada de la forma siguiente. OPTISWITCH 5100 C, 5150 C • Interruptor sin contacto...
- Página 12 Asegúrese de que el grado de contaminación indicado en el capítulo "Datos técnicos" se adapte a las condiciones ambientales existentes. Fig. 6: Medidas contra la entrada de humedad OPTISWITCH 5100 C, 5150 C • Interruptor sin contacto...
-
Página 13: Manipulación
Por ello, las aperturas libres de las entradas de cables están cerradas con tapas protectoras contra el polvo de color rojo como protección para el transporte. OPTISWITCH 5100 C, 5150 C • Interruptor sin contacto... -
Página 14: Instrucciones De Montaje
Favor de considerar, que esos racores soldados no son adecuados para variantes de equipos recubiertos. Atornillar el OPTISWITCH 5100 C, 5150 C hasta el tope en el racor soldado. Incluso antes de la soldadura puede determinarse la posi- ción posterior. Marcar la posición correspondiente del racor soldado. -
Página 15: Corrientes
Afluencia de producto Cuando OPTISWITCH 5100 C, 5150 C está montado en la corriente de llenado, pueden producirse conexiones erróneas indeseadas. Por eso, montar OPTISWITCH 5100 C, 5150 C en un punto del depósito donde no se puedan producir influencias perturbadoras tales como p. Ej., aberturas de carga, agitadores, etc. Para que la horquilla vibratoria de OPTISWITCH 5100 C, 5150 C... -
Página 16: Conectar A La Alimentación De Tensión
En las áreas protegidas contra explosión emplear solamente racores atornillados para cables homologados para OPTISWITCH 5100 C, 5150 C. OPTISWITCH 5100 C, 5150 C • Interruptor sin contacto... -
Página 17: Pasos De Conexión
10. Atornillar la tapa de la carcasa Con ello queda establecida la conexión eléctrica. Esquema de conexión para carcasa de una cámara Las figuras siguientes son validas tanto para la versión No Ex como para la versión Exd. OPTISWITCH 5100 C, 5150 C • Interruptor sin contacto... -
Página 18: Compartimento De La Electrónica Y De Conexiones
Fig. 10: Compartimento de la electrónica y de conexión con carcasa de una cámara Lámpara de control Interruptor DIL para la conmutación de modos de operación Interruptor DIL para adaptación del punto de conmutación Terminal de conexión a tierra Terminales de conexión OPTISWITCH 5100 C, 5150 C • Interruptor sin contacto... -
Página 19: Información
Cuando el OPTISWITCH 5100 C, 5150 C se emplea como parte de una protección contra sobrellenado según la ley de régimen hidráuli- co (WHG), hay que prestar atención a las especificaciones de orden superior de la homologación general de inspección de obra. -
Página 20: Puesta En Marcha
Sumergir la horquilla vibratoria del OPTISWITCH 5100 C, 5150 C siempre en líquido con el objetivo de prueba. No realizar la prueba de funcionamiento del OPTISWITCH 5100 C, 5150 C con la mano. Ello puede conducir al deterioro del sensor. -
Página 21: Conmutación De Modos De Operación
Protección contra sobrellenado Interruptor ce- verde rrado Modo de opera- ción A Protección contra sobrellenado Interruptor abierto Rojo Modo de opera- ción B Protección contra marcha en seco Interruptor ce- verde rrado OPTISWITCH 5100 C, 5150 C • Interruptor sin contacto... - Página 22 Protección contra marcha en seco Interruptor abierto Rojo Fallo de la alimen- a voluntad tación de tensión (Modo de opera- ción A/B) Interruptor abierto Desconectado Fallo a voluntad Interruptor abierto rojo intermitente OPTISWITCH 5100 C, 5150 C • Interruptor sin contacto...
-
Página 23: Mantenimiento Y Eliminación De Fallos
Causas de fallo OPTISWITCH 5100 C, 5150 C ofrece una medida elevada de se- guridad de funcionamiento. Sin embargo durante el funcionamiento pueden aparecer fallos. Esos fallos pueden tener por ejemplo las causas siguientes: •... -
Página 24: Comprobar La Señal De Conmutación
En aplicaciones Ex solamente se puede emplear un módulo electró- nico con homologación Ex correspondiente. Todas las informaciones para el cambio de la electrónica están en la instrucción de servicio del módulo electrónico nuevo. OPTISWITCH 5100 C, 5150 C • Interruptor sin contacto... -
Página 25: Procedimiento En Caso De Reparación
Prestar atención, que las versiones de equipos esmaltados necesitan módulos electrónicos especiales. Esos módulos electrónicos tienen la denominación SW60E o SW60E1. Procedimiento en caso de reparación Si es necesaria una reparación, favor de dirigirse a la representación Krohne correspondiente. OPTISWITCH 5100 C, 5150 C • Interruptor sin contacto... -
Página 26: Desmontaje
Materiales: ver "Datos técnicos" Si no tiene posibilidades, de reciclar el equipo viejo de forma es- pecializada, consulte con nosotros acerca de las posibilidades de reciclaje o devolución. OPTISWITCH 5100 C, 5150 C • Interruptor sin contacto... -
Página 27: Anexo
Ʋ Terminal de conexión a tierra 316L Ʋ Racor atornillado para cables PA, acero inoxidable, latón Ʋ Junta prensaestopas Ʋ Tapón prensaestopas Ʋ Adaptador de temperatura (opcional) 316L OPTISWITCH 5100 C, 5150 C • Interruptor sin contacto... - Página 28 Ʋ Carcasa de aluminio/acero inoxidable máx. 50 Nm (36.88 lbf ft) Paso a prueba de gas (opcional) Ʋ Tasa de fuga < 10 mbar l/s Ʋ Resistencia a la presión PN 64 Magnitud de salida Salida Interruptor sin contacto OPTISWITCH 5100 C, 5150 C • Interruptor sin contacto...
- Página 29 (302 °F) (392 °F) (32 °F) Fig. 29: Influencia de la temperatura de proceso sobre el punto de conmutación Desplazamiento del punto de conmutación en mm (in) Temperatura de proceso en °C (°F) Punto de conmutación para condiciones de referencia (Muesca) Horquilla vibratoria OPTISWITCH 5100 C, 5150 C • Interruptor sin contacto...
- Página 30 Punto de conmutación para condiciones de referencia (Muesca) Horquilla vibratoria Reproducibilidad 0,1 mm (0.004 in) Histéresis apróx. 2 mm (0.08 in) con montaje vertical Retardo de conexión apróx. 500 ms (on/off) Frecuencia de medición apróx. 1200 Hz OPTISWITCH 5100 C, 5150 C • Interruptor sin contacto...
- Página 31 -40 °C (-40 °F) Fig. 32: Temperatura ambiente - Temperatura de proceso Temperatura de proceso en °C (°F) Temperatura ambiente en °C (°F) Rango compensado de temperatura con adaptador de temperatura OPTISWITCH 5100 C, 5150 C • Interruptor sin contacto...
-
Página 32: Otras Condiciones De Proceso
1 g a 5 … 200 Hz según EN 60068-2-6 (Vibración en caso de resonancia) Ʋ Sensor 1 g a 5 … 200 Hz según EN 60068-2-6 (Vibración en caso de resonancia) OPTISWITCH 5100 C, 5150 C • Interruptor sin contacto... -
Página 33: Homologaciones
Equipos con homologación pueden tener datos técnicos diferentes en dependencia de la versión. Por eso para dichos equipos hay que considerar los documentos de homologación correspondien- tes. Los mismos están dentro del alcance de suministros. OPTISWITCH 5100 C, 5150 C • Interruptor sin contacto... -
Página 34: Dimensiones
½ NPT ½ NPT ½ NPT M20x1,5/ ½ NPT Fig. 35: Versiones de carcasas Carcasa plástica Carcasa de acero inoxidable (electropulida) Carcasa de acero inoxidable (Fundición de precisión) Carcasa de aluminio OPTISWITCH 5100 C, 5150 C • Interruptor sin contacto... - Página 35 41 (G1A, 1"NPT) G¾A, ¾"NPT G1A, 1"NPT ø 33,7 mm (1.33") Fig. 36: OPTISWITCH 5100 C, 5150 C Rosca Clamp Cono DN 25 Unión roscada para tubos DN 40 Brida Tuchenhagen Varivent OPTISWITCH 5100 C, 5150 C • Interruptor sin contacto...
- Página 36 9 Anexo OPTISWITCH 5100 C, 5150 C, opciones Fig. 37: Opciones Paso a prueba de gas Adaptador de temperatura OPTISWITCH 5100 C, 5150 C • Interruptor sin contacto...
-
Página 37: Marca Registrada
9 Anexo Marca registrada Todas las marcas y nombres comerciales o empresariales empleados pertenecen al propietario/ autor legal. OPTISWITCH 5100 C, 5150 C • Interruptor sin contacto... - Página 38 Notes OPTISWITCH 5100 C, 5150 C • Interruptor sin contacto...
- Página 39 Notes OPTISWITCH 5100 C, 5150 C • Interruptor sin contacto...
-
