Instalación

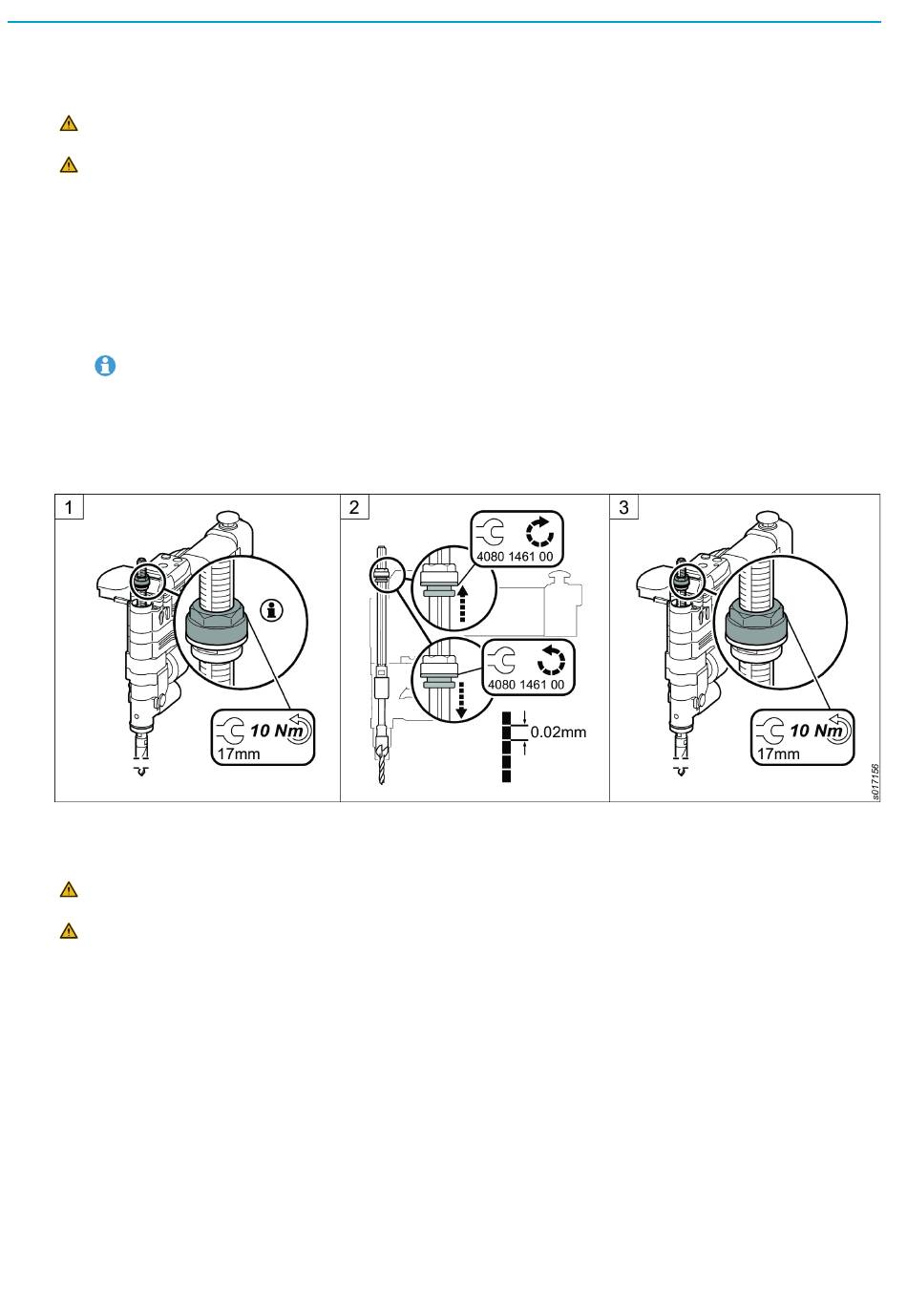

Calibración de la posición de la tuerca de tope de indexado.
ADVERTENCIA Asegúrese de que el suministro de aire no está conectado.
PRECAUCIÓN Utilice guantes para evitar lesiones personales causados por los bordes afi-
lados. Solo el personal de mantenimiento con experiencia puede montar o desmontar el pro-
ducto.
Herramientas necesarias
■
Mordaza
■
Llave fija
1.
Coloque la tuerca de tope de indexado en su posición aproximada y realice orificios de prueba de ta-
ladro para encontrar la posición exacta.
Apriete siempre la tuerca superior antes de perforar un orificio de prueba.
2.
Realice los ajustes finales en la posición, girando la parte inferior de la tuerca.
Cuando realice los ajustes finales, apriete ligeramente la tuerca superior a mano. En cada ajuste de
0,02 mm, se escucha un "clic" al girar la tuerca inferior.
3.
Cuando la posición sea correcta, apriete la tuerca de bloqueo superior.
Instalación del ChipLet
ADVERTENCIA Asegúrese de que el suministro de aire no está conectado.
PRECAUCIÓN Utilice guantes para evitar lesiones personales causados por los bordes afi-
lados. Solo el personal de mantenimiento con experiencia puede montar o desmontar el pro-
ducto.
Herramientas necesarias
■
Mordaza
■
Llaves fijas
■
Llave Allen
1.
Apriete el taladro en un tornillo de banco con almohadillas de goma, con la protección del eje hacia
arriba y la empuñadura del taladro a la derecha. Retire la protección del eje con una llave fija.
2.
Extraiga el anillo de profundidad del eje utilizando dos llaves fijas.
3.
Retire la tapa en la parte delantera del trinquete, con una llave Allen. Apriete un tornillo del trinquete
y extraiga el trinquete.
4.
Retire el cojinete de empuje del taladro con una llave Allen.
5.
Cambie el cojinete de empuje por un ChipLet. Apriete el ChipLet utilizando una llave Allen.
24
ES
© Atlas Copco Industrial Technique AB - 9836 9952 05
PFD1100RA-CEA010N
