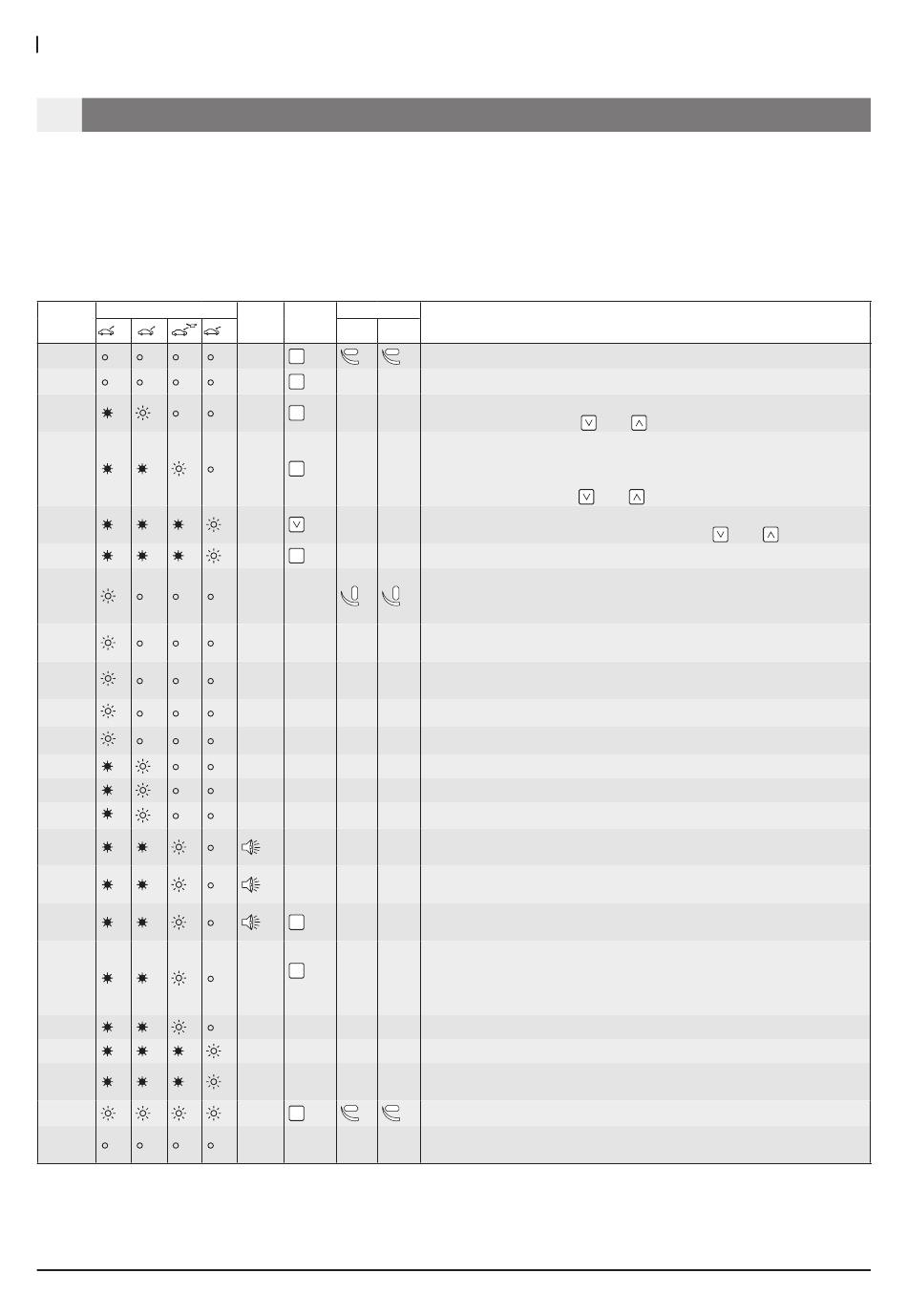

..10. Bedienung Betriebsart Automatik
10. Einstieg mit Programmierung einzelner
Phasen
i
Vor dem Start des Ablaufs bitte Kapitel 9 "Vor-
bereitung zum Klimaservice" beachten
LEDs
Anzeige
R 134a V
06:780
PrWAU
20
inWoil
00:700
00:600
-5WWA-
00:000
-5WWC-
-CWW0-
-5WWP-
20:00
-999
-PWWA-
inWoil
inWoil
inWoil
inWoil
-PWWA-
00:000
00:000
00:600
06:l80
Wird ein geringerer Wert wie 00,700 kg angezeigt, liegt es daran, dass zum Befüllen nicht genügend Kältemittel in der internen Käl-
1)
temittelflasche vorhanden ist.
1 689 979 930 (2005-09-23)
Hahnstellung
Signal-
Taste
LP HP
R 134a ton
V
E
E
E
E
E
V
(3sek .)
V

Einstellparameter für den Service an der
Fahrzeug-Klimaanlage aus den Fahrzeug-
unterlagen oder aus dem fahrzeugspezi-
fischen Reparaturleitfaden entnehmen .
Vakuumzeit in min wird angezeigt . Empfohlene Einstellung übernehmen .
Vakuumzeit ändern mit

Öleinspritzphase aktiv .
in oil = Öleinspritzphase aktiv .
no oil = Öleinspritzphase deaktiviert .
Einstellung ändern mit

Standardeinstellung 00,700 kg
Erforderliche Füllmenge (z . B . 00,600 kg) mit

Rückgewinnungs-/ Recyclingphase beginnt .
Wichtig! Bei Fahrzeugen nur mit Niederdruckanschluss, nur LP-Hahn
öffnen .
Anzeige steigt an, bis in der Fahrzeug-Klimaanlage kein Kältemittel
mehr vorhanden ist .
Gesammeltes Kältemittelöl aus der Fahrzeug-Klimaanlage wird in den
Altölbehälter gefüllt . Wartezeit 3 Minuten .
Unterdruck im ACS 400/450 wird erzeugt . Wartezeit 1 Minuten .
Anzeige erscheint ca . 3 Sekunden .
Vakuumphase beginnt . Restlaufzeit wird angezeigt .
Druckverlustmessung (Lecktest) wird durchgeführt . Wartezeit 4 Minuten .
Betriebspause ca . 3 Sekunden .
Öleinspritzphase ist aktiv .
Ölstand im Altölbehälter ablesen .

Neues Kältemittelöl in den Frischölbehälter einfüllen . Menge entspricht

dem des Ölstands im Altölbehälter .
Taste gedrückt halten bis das gesamte Kältemittelöl aus dem

Frischölbehälter in die Fahrzeug-Klimaanlage eingefüllt ist .
Bei Fahrzeug-Klimaanlagen die nur mit dem Niederdruckanschluss ver-

sehen sind, muss bevor die Befüllung gestartet wird im Fahrzeug die
Klimaanlage eingeschaltet, die Temperatur der Klimaanlage auf das Ma-
ximum und das Gebläse auf höchste Stufe eingestellt werden .
Betriebspause ca . 3 Sekunden .
Befüllphase ist aktiv . Anzeige blinkt für ca . 3 Sekunden .
Fahrzeug-Klimaanlage wird mit Kältemittel befüllt . Anzeige steigt an,
bis das eingestellte Füllgewicht (z . B . 00,600 kg) erreicht ist .
Befüllphase beendet . Anzeige blinkt .
Restmenge in der internen Kältemittelflasche wir angezeigt . Service an
der Fahrzeug-Klimaanlage ist beendet .
Bemerkung
oder .
oder .
wird angezeigt .
1)
oder
Robert Bosch GmbH
ACS 400/450
einstellen .
