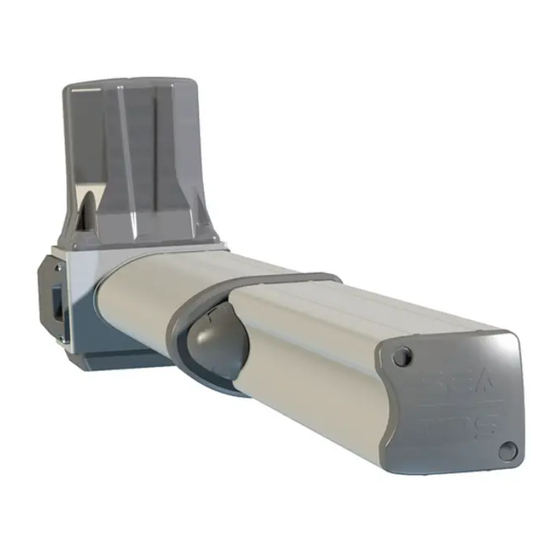

El ALPHA es un actuador electromecánico para hojas a batiente con reductor de ejes ortogonales para uso residencial. La serie
Alpha tiene de dos diferentes carreras de la varilla en función del peso y de la longitud de la hoja.
Cuando los actuadores no están en funcionamiento, la inversión de la automación, garantiza el bloqueo mecánico sin tener
necesidad de montar algun tipo de electrocerradura a la cancela. La intensidad de la cupla y la seguridad antiaplastamiento
prevista desde las normativas, son regulables por medio de la central de comando.
El ALPHA además tiene un sistema de desbloqueo.
Este último en caso de emergencia o falta de energía eléctrica permite el movimiento manual de la hoja.
NOMENCLATURA PARTES PRINCIPALES
7 7
6 6
Fig. 1
0 5
2
ALPHA 200 ALPHA 330
L
960 mm
C (carrera)
290 mm
67410590
®
ALPHA 200 STANDARD
ALPHA 330 STANDARD
INSTRUCCIONES DE MONTAJE Y CONEXIÓN
1 1
2 2
3 3
5 5
1160 mm
400 mm
DATOS TECNICOS
Alimentación
Potencia absorbida
Corriente absorbida
Carrera varilla
Ciclos hora
Temperatura de funcionamiento
Peso
Longitud maxima hoja
Angulo de apertura
Velocidad varilla
Condensador de arranque
Empuje maximo
Grado de protección
Peso máximo de la hoja
Nota: La frecuencia de utilización es válida sólo para la primera hora a
temperatura ambiente de 20° C.
4 4
REV 06 - 07/2010
Alpha 200
230V~ (±5%) 50/60 Hz
70W (24V) - 260W (230V)
1,2 A (24V) - 3 A (230V)
290 mm
40 (24V) - 20 (230V)
-20°C
9 kg
2,0 m
90° - 110°
1,7 cm/s
4 uF (230V)
250 daN (24V) - 350 daN (230V)
200 kg
1. Estribo posterior
2. Motor eléctrico
3. Tornillos sin fin
4. Estribo anterior
5. Cubrevarilla en aluminio
6. Puertecilla de condensador (230V)
7. Desbloqueo
DIMENSIONES (mm)
ESPAÑOL
Alpha 330
400 mm
+55°C
9,5 kg
3,3 m
90° - 120°
6,3 uF (230V)
IP44
300 kg
Fig. 2
31
